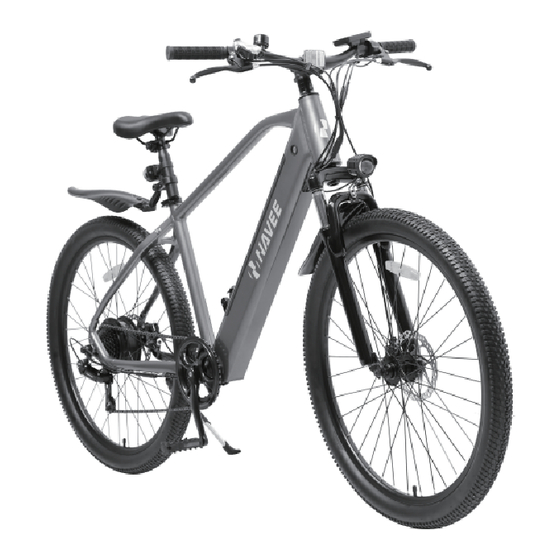

- Page 1 NAVEE M7 Electric Mountain Bike User Manual The illustrations in this manual are for reference only, and the actual appearance shall be subject to actual product.
-
Page 2: Table Of Contents
1. Safety Instructions Contents Please carefully read this manual before using the product and properly keep it for future reference. 1. Safety Instructions For detailed electronic manual, please visit www.naveetech.com 2. Package Contents This appliance can be used by children aged from 18 years and above and persons with reduced physical, ·... - Page 3 To ride safely, you must be able to clearly see what is in front of you and you must be clearly visible to others. Do not insert your limbs or fingers into any moving parts of the electric bike. · ·...
-
Page 4: Environmental Instructions
2. Package Contents Warning: Do not use any third-party battery or battery charger. Use only with the DPLC110V55Y power adapter. · Warning! Keep plastic covering away from children to avoid suffocation. · Warning! Never use the product close to a water source. ·... -
Page 5: Product Overview
3. Product Overview Charging Port Display Shifter Accelerator Front Reflector Bell Phillips 4 mm hex 5 mm hex 10 mm open-end 15 mm open-end Shifter screwdriver wrench wrench wrench wrench Handlebar Left Brake Lever Right Brake Lever Stem Battery Lock Saddle Front Fork Seat Post... -
Page 6: Assembly
4. Assembly 4.1 Install handlebar 1. Put down the kickstand. 2. Use a hex wrench to loosen the four screws on the front cover of the stem and remove the Unpacking front cover. Open your package, take out the electric bike and accessories from the package and put it on a ·... - Page 7 4.2 Install front reflector 4.4 Install front light and front mudguard 1. Use an open-end wrench to loosen the nut and remove the screw. Install the front reflector to the handlebar with a phillips screwdriver. The recommended torque value is 2-4 N.m. 5 mm hex wrench 10 mm open-end Phillips...
- Page 8 5. Fit the safety hooks, make sure that both hooks point towards the hub. Then put the nuts back in 4.5 Install front wheel place and tighten as shown. 1. Remove the front wheel, and take off the plastic protective cover on both sides of the front wheel. The recommended torque value is 20-25 N·m.
- Page 9 4.6 Install Pedals 4.8 Install tail light The right pedal rotates clockwise, and the left pedal rotates counterclockwise. The recommended Install the tail light to the seat post with a Tail Light Switch torque value is 20-25 N.m. (NOTE: Pedal mark "L" means left and "R" means right) phillips screwdriver.
-
Page 10: Display
5. Display button to choose setting parameters, and click & buttons to exit setup. Reset trip distance, trip time and max speed: Click button to clear trip distance, trip time and max speed. KM/H & MPH: Click button to switch KM/H or MPH for the speed and mileage, display will be the currently KM/H Power selected units display. -
Page 11: Charging
6.Charging Method 2 The battery can be removed from the electric bike and charged separately. Note the following when charging: 1. Insert the key into the keyhole of the battery compartment and turn it clockwise to eject and remove the battery. Before first use, the battery must be fully charged using the provided charger. -
Page 12: Install Battery
7. How to Ride Install Battery Align the battery pack to the battery holder carefully and push until when you hear it click. To prevent accidental release, pull on the battery to make sure it is securely locked. If it is locked, Check Before Riding remove the battery key and keep it in a safe place. - Page 13 Select your gear of pedal shift between gear 1 through 7 using the button on the shifter. We suggest that you select a lower assistance gear when you first get your NAVEE Bike to get to know your bike and travel routes. Once you become familiar with the range requirements of your travel routes, and the capabilities of your NAVEE Bike, you can then adjust you riding characteristics if you so desire.
-
Page 14: Care & Maintenance
8. Care & Maintenance WARNING: All the cleaning operations of the electric bike must be performed with the battery removed. Do not clean with a high-pressure water hose, as high-pressure washing can damage mechanical Regular Checking pivot points and related mechanical fittings. To ensure and maintain the good safety and functionality of the electric bike, regular inspections Do not clean the items with alcohol, petrol, paraffin or other corrosive or volatile chemical solvents and maintenance must be performed. -
Page 15: Specifications
10. Fault Display If any electrical and/or electronic system faults are detected in the bike, relevant error codes will Name NAVEE M7 Electric Mountain Bike be displayed on the screen. Do not continue using it and contact the after-sales department for Product Model inspection and repair. -
Page 16: Safety Warning
Read user manual before use. For indoor use only (for the charger). This is the manufacturer’s limited warranty (“Limited Warranty”) for all Navee Electric bikes for consumers. This Limited Warranty describes the service available to you in the event your... - Page 17 During the after-sales service process, customers may need to provide this warranty card, 13. Карточка ограниченной гарантии производителя proof of purchase and relevant information of the consignee. NAVEE will ensure that the relevant information provided by the customer is only used to provide services to the customer.
- Page 18 1. Инструкции по технике безопасности для водителей, изложенные в данном руководстве по эксплуатации. Brightway Innovation Intelligent Technology (Suzhou) Co., Ltd. не несет никакой прямой ответственности и солидарных обязательств за все имущественные, личные потери, несчастные случаи, юридические споры и все другие неблагоприятные Пожалуйста, внимательно...
- Page 19 Использование детских кресел не рекомендуется. Для получения информации о поставке и установке движения. · оборудования, подходящего для велосипедов с электроприводом, обратитесь к своему официальному При езде в городе приходится преодолевать множество препятствий, таких как бордюры или ступеньки. · дилеру или профессиональному оператору. Рекомендуется...
-
Page 20: Комплект Поставки
2. Комплект поставки Если ожидаемый срок службы компонента был превышен, он может внезапно сломаться, что может привести к травмам пользователя. Трещины, царапины и изменение цвета в местах, подверженных высоким нагрузкам, указывает на то, что срок службы компонента истек и вам следует обратиться к авторизованному... -
Page 21: Описание Изделия
3. Описание изделия Разъем для зарядки Дисплей Переключатель Рычаг газа Передний отражатель Крестообразная Шестигранный Шестигранный Ключ с открытым Ключ с открытым Ручка отвертка ключ 4 мм ключ 5 мм зевом 10 мм зевом 15 мм Переключатель Руль Левый тормозной Правый рычаг... -
Page 22: Установка
4. Установка 4.1 Установите ьынос руля 1. Опустите подножку. 2. С помощью шестигранного ключа Распаковка ослабьте четыре винта на передней крышке выноса руля и снимите переднюю крышку. Откройте упаковку и извлеките ящик для инструментов. · Удалите и утилизируйте все упаковочные материалы в соответствии с местными законами и ·... - Page 23 4.2 Установка переднего отражателя 4.4 Установите фару и Переднее крыло Установите передний отражатель на руль с помощью крестообразной отвертки. 1. С помощью торцевого ключа ослабьте гайку за мостом вилки, затем снимите винт и шайбу. Рекомендуемое значение момента затяжки составляет 2-4 Н·м. Шестигранный...
- Page 24 4.5 Установка переднего колеса 5. Установите предохранительные крюки так, чтобы оба крюка были обращены к ступице, установите шайбы и гайки на место и затяните, как показано на рисунке. 1. Снимите переднее колесо и снимите пластиковые защитные крышки с обеих сторон Рекомендуемое...
- Page 25 4.6 Установка педалей 4.8 Установка задний фонарь Правая педаль вращается по часовой стрелке, а левая – против часовой стрелки. Установите задний задний фонарь на стойку Переключатель заднего фонаря Рекомендуемое значение момента затяжки составляет 20-25 Н·м. (ПРИМЕЧАНИЕ: отметка «L» на сиденья с помощью крестообразной отвертки. Кратко...
-
Page 26: Дисплей
5. Дисплей ⑥ Уровень заряда аккумулятора: отображает оставшийся процент заряда аккумулятора. ⑦ Уведомление об ошибке: когда значок всегда горит, это указывает на наличие ошибки. ⑧ Спидометр: отображает текущую скорость. ⑨ Настройка: Удерживайте кнопки & в течение 2 секунд, чтобы войти в интерфейс настройки. -
Page 27: Зарядка
6.Зарядка Способ 2 Аккумулятор можно снять с велосипеда и зарядить отдельно. При зарядке обратите внимание на следующее: 1. Вставьте ключ в замочную скважину аккумуляторного отсека и поверните его по часовой стрелке, чтобы извлечь и вынуть батарею. Перед первым использованием аккумулятор необходимо полностью зарядить с помощью прилагаемого ·... -
Page 28: Установка Аккумулятора
Установка аккумулятора 7. Обучение езде Аккуратно установите аккумулятор в держатель и нажмите на него до щелчка. Чтобы избежать случайного освобождения, потяните за батарею, чтобы убедиться, что она надежно Проверка перед поездкой зафиксирована. Если он заблокирован, извлеките ключ от аккумулятора и храните его в безопасном... - Page 29 Мы рекомендуем вам выбрать более низкие дополнительные места при первой покупке ПРЕДУПРЕЖДЕНИЕ: NAVEE Bike, чтобы узнать о вашем велосипеде и маршруте путешествия. Как только вы ознакомитесь с требованиями к пробегу маршрута и функциями велосипеда NAVEE, вы Все операции по очистке электровелосипеда должны выполняться со снятым аккумулятором.
-
Page 30: Уход И Техническое Обслуживание
8. Уход и техническое обслуживание Если на корпусе велосипеда есть пятна, протрите их влажной тканью. Если пятна сохраняются, нанесите нейтральное мыло, вычистите зубной щеткой, затем протрите влажной тканью. После очистки проверьте тормозные колодки на предмет износа, чтобы обеспечить Регулярная проверка надлежащее... -
Page 31: Технические Характеристики
Если в велосипеде будут обнаружены какие-либо неисправности электрической и/ Электрический горный Название или электронной систем, на экране отобразятся соответствующие коды ошибок. Не велосипед NAVEE M7 Изделие продолжайте его использовать и обратитесь в отдел послепродажного обслуживания для Модель проверки и ремонта. -
Page 32: Предупреждение По Технике Безопасности
помещений (для зарядного руководство по эксплуатации. устройства). Это ограниченная гарантия производителя («Ограниченная гарантия») на все электрические самокаты NAVEE. В данной ограниченной гарантии описаны услуги, ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ доступные для вас в случае, если ваш продукт требует гарантийного обслуживания, и вы Внимательно прочтите и сохраните в... - Page 33 Свяжитесь с нами Служебная электронная почта: service@navee.tech Для получения более подробной информации о продукции и услугах посетите официальный сайт NAVEE: https://service.naveetech.com/ На сайте вы можете просмотреть видеоролики технической поддержки продукции, найти местный сервисный центр и ознакомиться с подробной гарантийной политикой.
