Intermatic RC-LRS1-WH Quick Installation And Setup Manual

Libertyville, Illinois 60048
www.intermatic.com
Long-Range Wireless Switch and
Remote Control Fob
RC-LRS1-WH Long-Range Wireless Switch
RC-LRSR-WH Remote Control Fob
Quick Installation and Setup Guide
Scan this QR code to get more details and
additional technical information.
COMPLIANCE
This device complies with part 15 of the FCC. Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by unauthorized
modifications to this equipment. Such modifications could void the user's authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Important note: To comply with the FCC RF exposure compliance requirements, no change to the antenna or the
device is permitted. Any change to the antenna or the device could result in the device exceeding the RF exposure
requirements and void user 's authority to operate the device.
This Class B digital apparatus complies with ICES-005 of Canada.
WARNINGS/SAFETY
WARNING
Risk of Fire or Electrical Shock
• Disconnect power at the circuit breaker(s) or disconnect switch(es) before installing or servicing.
• Installation and/or wiring must be in accordance with national and local electrical code requirements.
• Only use copper conductors rated 105°C minimum.
• To prevent danger from explosion or leakage, do not throw batteries into fire or expose them to
excessive heat.
• To be installed in single- and double-gang with 2-1/2" minimum depth. Please consult a qualified
electrician for specific wiring details.
NOTICE
• Neutral wire required.
• Not compatible with 3-way switches or 3-way style wiring
• Remove batteries when depleted or if the product will be left unused for an extended period of time.
• Ensure the batteries are installed in the correct orientation with respect to + and – polarity.
Ratings: Long-Range Wireless Switch
Operating Voltage 120 VAC, 60 Hz
General Purpose
5 A
Magnetic Ballast 5 A
Tungsten/Incandescent 5 A
Electronic Ballast/LED Driver 5 A
LED Load 600 W
Max Load Rating 600 W
Operating Temperature -22˚ F to 158˚ F (-30˚ C to 70˚ C)
Dimensions (L x W x D)
4.25" x 1.88" x 1.75" (Without faceplate)
Ratings: Remote Control Fob
Operating Voltage 3 V, 2 x AAA Batteries, included
Dimensions (L x W x D) 2.63" x 1.75" x 0.63"

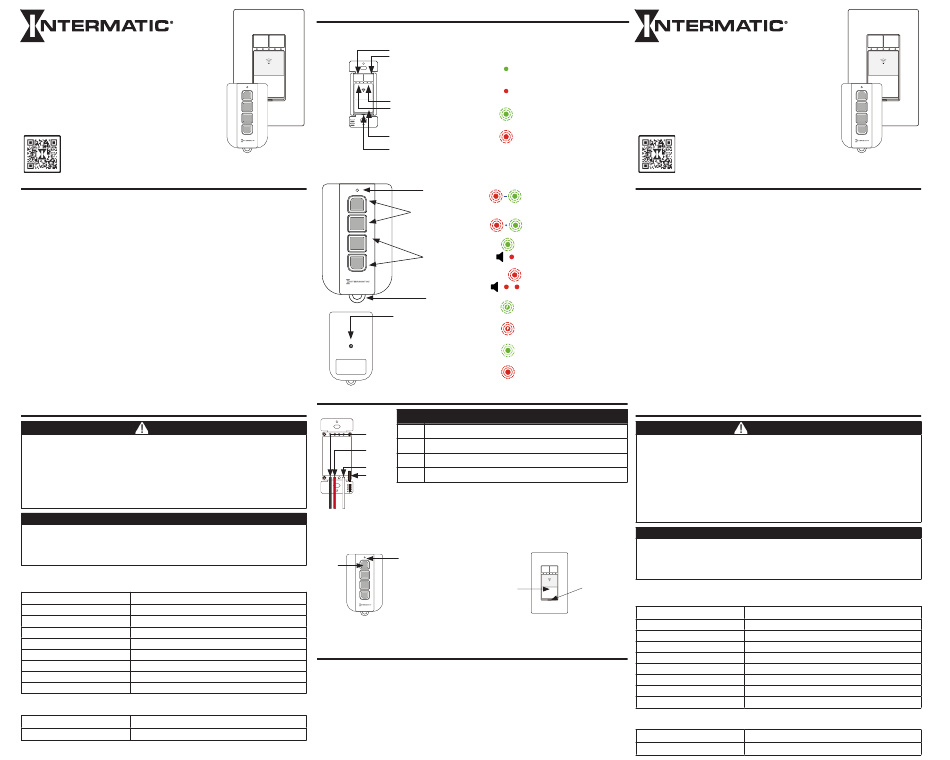

PRODUCT OVERVIEW
RC-LRS1-WH
1 2
Programmable Buttons
(for future use)
12
ON
LED Strip
1
OFF (for future use)
ON
2
RC-LRSR-WH
OFF
Switch Button
Status LED
RC-LRSR-WH
RC-LRS1-WH
ON
1
OFF
ON
2
OFF
Battery
Compartment Screw
Compartment houses two AAA
batteries
INSTALLATION
RC-LRS1-WH
Wire
Red
Live
White
Load
Black
Neutral
Green
Ground
NOTE: Turn off the power to the switch before installation.
1. Press-Hold Fob button until the LED flashes green, then
release. Green LED will continue to flash.
LED Flashes
Press
Green
ON
& Hold
1
OFF
for 5-10
Seconds
ON
2
OFF
When the Switch LED turns off, the Fob LED will also turn off, indicating successful pairing.
WARRANTY
ONE-YEAR LIMITED WARRANTY
Warranties are available by either (a) returning the product to the point of purchase or (b) completing a warranty claim online at
www.intermatic.com. This warranty is made by : Intermatic Incorporated, Warranty Department, 1950 Innovation Way, Suite 300,
Libertyville, IL 60048.
For warranty or product information please visit www.intermatic.com or call us at 815-675-7000.
Status LED Behaviors
Solid Green
Switch is ON
Solid Red
Switch is OFF
Blinking Green
Device Pairing in Progress
Blinking Red
Device Unpairing in Progress
LED & Beep Behaviors
Status LED
Blinking Red Once, Then Green
Once
Device Power Up
Switch 1 ON/OFF
Blinking Red and Green Alternately
Switch is OFF
Blinking Green Once
One Beep
Switch 2 ON/OFF
ON Button Pressed
Blinking Red Once
Two Beeps
OFF Button Pressed
Key Ring Loop
Quick Blinking Green
Control-D2D Pairing in Progress
Quick Blinking Red
Control-D2D Unpairing in Progress
Slow Blinking Green
Updating
Fast Blinking Red Every 30 Seconds
Batteries are Low, Please Replace
the Batteries
Description
Connects to black wire from load
Connects to white (neutral) wire from Load and Power Source (line)
Connects to black (hot) wire from Power Source
Connects to ground
2. With Fob LED flashing, press-hold Switch Button until its
Status LED flashes green, then release.
LED Flashes
1 2
Press
Green, then
& Hold
turns Off
for 5-10
Seconds
Libertyville, Illinois 60048
www.intermatic.com
Commutateur sans fil à longue portée et
télécommande
Commutateur sans fil à longue portée RC-LRS1-WH
Télécommande RC-LRSR-WH
Guide d'installation et de configuration rapide
Numérisez ce code QR pour obtenir plus de
détails et des
données techniques complémentaires.
CONFORMITÉ
Cet appareil est conforme à la partie 15 de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :
(1) cet appareil ne doit pas causer d'interférences nuisibles; et (2) cet appareil doit accepter toute interférence
reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
AVIS FCC : Le fabricant n'est pas responsable des interférences radio ou TV causées par des modifications non
autorisées de cet équipement. De telles modifications pourraient annuler le droit de l'utilisateur à faire fonctionner
l'équipement.
REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B,
conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable
contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre
des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences
nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas
dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio
ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à
essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :
• Réorienter ou déplacer l'antenne de réception.
• Distancer l'équipement du récepteur.
• Brancher l'équipement sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
Remarque importante : Pour respecter les exigences de conformité de la FCC en matière d'exposition aux
radiofréquences, aucune modification de l'antenne ou de l'appareil n'est autorisée. Toute modification de l'antenne
ou de l'appareil peut entraîner un dépassement des exigences en matière d'exposition aux radiofréquences et
annuler le droit de l'utilisateur à faire fonctionner l'appareil.
Cet appareil numérique de classe B est conforme à la norme ICES-005 du Canada.
AVERTISSEMENTS/SÉCURITÉ
AVERTISSEMENT
Risque d'incendie et d'électrocution
• Coupez l'alimentation des disjoncteurs ou éteignez les interrupteurs avant toute installation ou
intervention.
• L'installation et le câblage doivent être réalisés conformément aux exigences des normes électriques
nationales et régionales.
• Utilisez uniquement des conducteurs en cuivre dont la température nominale minimum est de 105 °C.
• Pour éviter tout risque d'explosion ou de fuite, ne jetez pas les piles au feu et ne les exposez pas à une
chaleur excessive.
• Doit être installé dans une commande unique et double avec une profondeur minimale de 63,5 mm
(2,5 po). Veuillez consulter un électricien certifié pour les détails de câblage spécifiques.
AVIS
• Fil neutre requis
• Incompatible avec les commutateurs à 3 voies ou le câblage à 3 voies
• Retirez la pile lorsqu'elle est épuisée ou si le produit reste inutilisé pendant une période prolongée.
• Assurez-vous que les piles sont installées dans le bon sens, en respectant les polarités + et -.
Valeurs nominales : Commutateur sans fil à longue portée
Tension de fonctionnement 120 V CA, 60 Hz
Usage général 5 A
Ballast magnétique 5 A
Tungstène/Incandescent 5 A
Ballast électronique/Pilote de DEL 5 A
Charge DEL 600 W
Valeurs nominales de charge max.
600 W
Température de fonctionnement
-30 ˚C à 70 ˚C (-22 ˚F à 158 ˚F)
Dimensions (L x L x D) 4,25 po x 1,88 po x 1,75 po (sans la plaque)
Valeurs nominales : Télécommande
Tension de fonctionnement
3 V, 2 piles AAA, incluses
Dimensions (L x L x D) 2,63 po x 1,75 po x 0,63 po
1 2
ON
1
OFF
ON
2
RC-LRSR-WH
OFF
RC-LRS1-WH
