Si le palier du disque entraîné doit être remplacé, remplacer
le palier comme suit :
1. Enlever l'ensemble du disque entraîné. Consultez
Remplacement du disque entraîné .

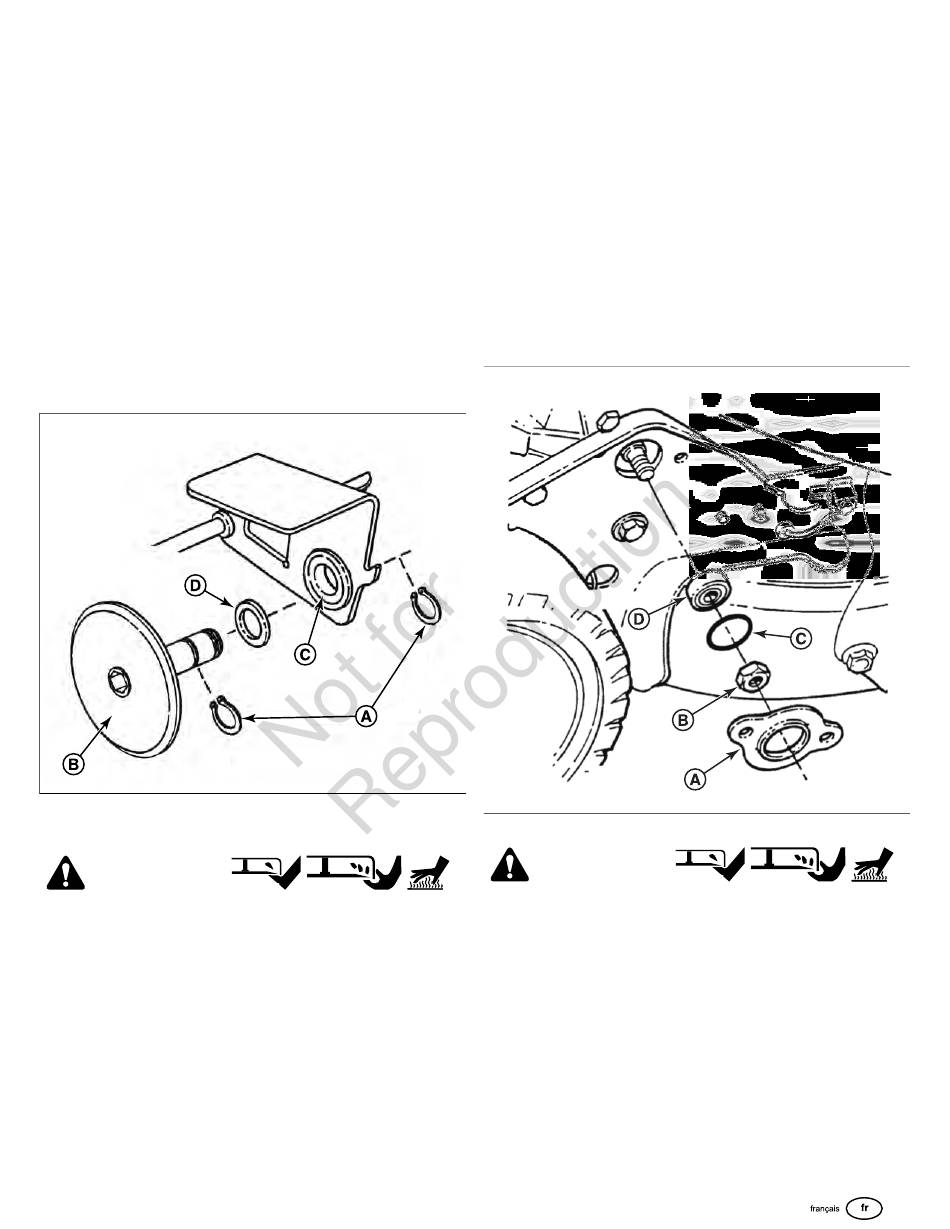

2. Retirer l'anneau élastique (A, Figure 35) qui retiennent
le disque entraîné en caoutchouc (B) au plateau de
pression.
3. Glisser le moyeu du disque entraîné en caoutchouc du
palier.
4. Enlever le palier existant (C).
5. Installer un nouveau palier et fixer le plateau de pression
avec les quatre vis de retenue. Bien serrer les vis.
6. Réassembler les composants dans l'ordre inverse.
Remarque : S'assurer de replacer la rondelle de réglage (D)
en réassemblant l'ensemble disque entraîné.
35
Remplacer le palier sur l'extrémité de la poulie de
l'arbre hex
AVERTISSEMENT
Risque d'amputation
• NE PAS effectuer d'entretien, de réglage ou de
réparation avec le moteur et la lame en marche.
• ARRÊTER le moteur et la lame.
• Débrancher le câble de la bougie d'allumage et le
sécuriser loin de la bougie.
Risque de brûlure
• Le moteur et ses pièces sont CHAUDS.
• Pour éviter les brûlures graves, laisser refroidir toutes
les pièces suffisamment longtemps.
Le palier sur ces machines est entré dans le plateau de
pression. Le palier devra être enlevé avec un maillet ou un
gros poinçon. Un nouveau palier avec quatre vis de retenue
devra être acheté pour remplacer le palier existant.
Remplacer le palier sur l'extrémité de la poulie de l'arbre hex :
1. Tenir l'arbre hex avec une clé ajustable tenue à côté de la
poulie.
2. Enlever le contre-écrou hex 3/8 po (B, Figure 36), situé
sur l'extérieur du support de roue droite.
3. Enlever la douille (A), le joint torique (C) et le palier (D).
4. Installer le nouveau palier.
5. Installer soigneusement le nouveau joint torique par-
dessus l'extérieur du nouveau palier.
6. Installer la douille de palier, et fixer avec des vis.
7. Installer le contre-écrou hex 3/8 po.
36
Entretien de la courroie
AVERTISSEMENT
Risque d' amputation
• NE PAS effectuer d'entretien, réglage ou réparation
avec le moteur et la lame en marche.
• ARRÊTER le moteur et la lame.
• Débrancher le câble de la bougie d'allumage et le
sécuriser loin de la bougie.
Risque de brûlure
• Le moteur et ses pièces sont CHAUDS.
• Pour éviter les brûlures graves, laisser refroidir toutes
les pièces suffisamment longtemps.
Sur les tondeuses autotractées, la courroie du moteur (A,
Figure 37transmet la puissance de la poulie du moteur (B)
au disque d'entraînement (C). Le disque d'entraînement
propulse la courroie poly-v, qui embraye la transmission
