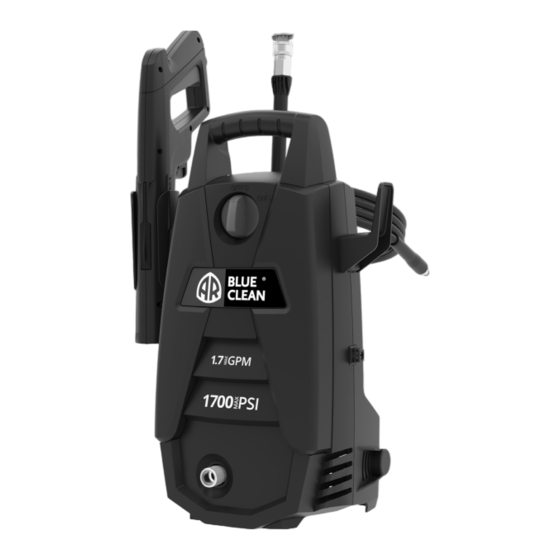

1700 PSI

Electric Pressure Washer

97174-JF

97174_IM_BC 111 HSB_ENG-FR-SP A5.indd 1

ASSEMBLY, CARE AND

USE INSTRUCTIONS

Model BC111HSB

READ CAREFULLY

IMPORTANT:

RETAIN THESE INSTRUCTIONS

AND

ATTACH RECEIPT TO MANUAL FOR FUTURE

REFERENCE.

WARNING:

This product can expose you

to chemicals including lead, DEHP, DINP,

Molybdenum trioxide which is known to the

State of California to cause cancer and or lead

to birth defects. For more information go to

www.P65Warnings.ca.gov

Questions, problems, missing parts?

Before returning to your retailer, call (1-866-235-5112)

or email (info@arnorthamerica.com) our customer

service department. They are available from 8:00 a.m. -

5:00 p.m., CST, Monday - Friday. www.arblueclean.com

2024/9/27 13:32

Table of Contents

Chapters

Need help?

Do you have a question about the BC111HSB and is the answer not in the manual?

Questions and answers

Summary of Contents for Blue Clean BC111HSB

Page 1 1700 PSI Electric Pressure Washer ASSEMBLY, CARE AND USE INSTRUCTIONS Model BC111HSB READ CAREFULLY IMPORTANT: RETAIN THESE INSTRUCTIONS ATTACH RECEIPT TO MANUAL FOR FUTURE REFERENCE. WARNING: This product can expose you to chemicals including lead, DEHP, DINP, Molybdenum trioxide which is known to the State of California to cause cancer and or lead to birth defects.
Page 2 THANK YOU LETTER Dear Valued Customer, Thank you for purchasing this AR Blue Clean electric pressure washer. This pressure washer is the result of listening to our customers for the past 25 years and acting on that feedback, creating a machine reflecting the needs of today’s American consumer.
Page 3: Table Of Contents
Max GPM Rated GPM Cold Volts Frequency Amps Weight Model Water (lbs/sq. in.) (lbs/sq. in.) (Gal/per min) (Gal/per min) (Hz) (lbs.) BC111HSB 1700 1300 14.8 ✔ 97174_IM_BC 111 HSB_ENG-FR-SP A5.indd 3 97174_IM_BC 111 HSB_ENG-FR-SP A5.indd 3 2024/9/27 13:32 2024/9/27 13:32...
Page 4: Package Contents
PACKAGE CONTENTS OFF/O ON/I PW95824 15° – Yellow 750ml 600ml 450ml 300ml 150ml PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Spray Gun Holster Spray Gun Lock/Unlock Handle Foam Cannon Power Washer Unit Extension Lance Cord Hook 15° Quick Connect Nozzle Super Soft High Pressure O-Ring Kit Hose Nozzle Cleaning Wire...
Page 5: Safety Information
SAFETY INFORMATION Please read and understand this entire manual become familiar with all of the controls. Be sure before attempting to assemble and operate the you know how to quickly bleed off the pressure product. from all parts of your power washer and how to turn off the power washer.
Page 6 Store the power washer indoors to prevent the 35. NEVER use lances or other parts that are not water in the unit from expanding under compatible for this specific AR Blue Clean unit. freezing conditions. When the water freezes 36. NEVER use an extension power cord since...
Page 7: Assembly Instructions
PREPARATION PREPARATION Before beginning assembly of product, make sure Tools Required for Assembly (not included): Phillips all parts are present. Compare parts with package screwdriver. contents list and hardware contents list. If any part is missing or damaged, DO NOT attempt to assemble the product.
Page 8 ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS OFF/O ON/I Slide cord hook holster (D) onto right side, when Super Soft High Pressure Hose Assembly facing the power washer unit (C) as shown. Screw Super Soft high pressure hose (E) clockwise onto bottom front of power washer unit (C). Pull Note: This step does not require any screws.
Page 9 ASSEMBLY INSTRUCTIONS Extension Lance Installation With spray gun (F) in locked position, attach Unlocked Locked extension lance (I) directly to spray gun. Insert lance extension into gun, pushing together Locking Spray Gun (Before Lance Installation) and turning clockwise simultaneously. Turn the To lock trigger of spray gun (F), point gun away extension collar clockwise to lock into place.
Page 10 ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS 750ml 600ml 450ml 300ml 150ml Foam Cannon Installation Insert foam cannon (H) into spray gun (F), push in The foam cannon comes with a straw which is fitted and turn clockwise. into high pressure top. If you do not see the straw, look inside the foam cannon and attach it to the Note: Always lock spray gun when changing the high pressure top.
Page 11: Operating Instructions
OPERATING INSTRUCTIONS • Make sure the “ON/OFF” switch is in the “OFF” position. The power switch has international symbols for ‘on’ and ‘off’: On (|) Off (O). • Always test a small area to avoid chance of • Unwind the power cord completely and plug the damaging the surface.
Page 12 OPERATING INSTRUCTIONS How to Avoid Damaging Surfaces Detergents • Damage to surfaced being cleaned occurs • Use detergents designed for power washers. because the impact force of the water pressure These can be purchased online at our website exceeds the durability of the surface. Bare wood www.arblueclean.com.
Page 13: Care And Maintenance
CARE AND MAINTENANCE • Back flush water through the nozzles using garden hose and highest pressure available (either standard water nozzle or use your thumb over the nozzle to create water pressure for back flush). Storage • When your pressure washer session has been completed, turn off the power switch located on the front of the power washer.
Page 14: Pump Saver
PUMP SAVER PUMP SAVER Pump Saver is a product that protects and prolongs 4) Squeeze bottle to help it into the pump. the life of the pump. This will keep the internal parts of the pump lubricated and protected from freezing 5) Turn power off when pump saver exits the while being stored in ALL climates.
Page 15: Troubleshooting
TROUBLESHOOTING If you have any questions regarding the product, please call customer service at 1-866-235-5112. PROBLEM CORRECTIVE ACTION Unit will not turn on. 1. The GFCI module on the end of the power cord must be plugged directly into an outlet.
Page 16: Limited Warranty
TROUBLESHOOTING PROBLEM CORRECTIVE ACTION The power washer 1. It sounds like your power washer is working just fine. When the water is turns on for connected, the accessories are assembled properly, and the power switch is 2 seconds, shuts turned on, the power washer may turn on for 1 - 2 seconds to prime the pump. It off, and will not turn automatically shuts off and waits for the spray gun trigger to be pressed.
Page 17: Replacement Parts List
REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1-866-235-5112, 8 a.m. - 5:00 p.m., CST, Monday - Friday or order online at www.arblueclean.com 750ml 600ml 450ml 300ml 150ml 15° – Yellow PW95824 PART DESCRIPTION PART # PART DESCRIPTION PART #...
Page 18 1700 PSI LAVEUSE À PRESSION ÉLECTRIQUE GUIDE D'ASSEMBLAGE, D'ENTRETIEN ET D'UTILISATION BC111HSB Modèle LIRE ATTENTIVEMENT IMPORTANT : CONSERVER CE GUIDE ET INSÉRER LA FACTURE DANS LE GUIDE POUR RÉFÉRENCE ULTÉRIEURE. AVERTISSEMENT: Cet article peut vous exposer à des produits chimiques, notamment le plomb, le DEHP, le DINP et le trioxyde de molybdène, qui sont reconnus par l’État de...
Page 19: Spécifications Du Produit
Ampères Poids (k/cm2) (k/cm2) (Litre/min) (Litre/min) froide (Hz) (kg) (lb/po2) (lb/po2) (Gal./min) (Gal./min) (lb) BC111HSB 4 975 3804 ✔ (1 700) (1 300) (1.7) (1.1) (14.8) 97174_IM_BC 111 HSB_ENG-FR-SP A5.indd 19 97174_IM_BC 111 HSB_ENG-FR-SP A5.indd 19 2024/9/27 13:32 2024/9/27 13:32...
Page 20: Contenu De L'emballage
CONTENU DE L'EMBALLAGE CONTENU DE L'EMBALLAGE OFF/O ON/I PW95824 15°– Jaune 15° – Yellow 750ml 600ml 450ml 300ml 150ml PIÈCE DESCRIPTION QUANTITÉ PIÈCE DESCRIPTION QUANTITÉ Étui à pistolet pulvérisateur Canon mousse Lance d’extension Poignée 15°Buses à raccord rapide Laveuse à pression Ensemble de joints toriques Crochet pour cordon d’alimentation...
Page 21: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ CONSIGNES DE SÉCURITÉ Veuillez lire et comprendre tout ce manuel avant 11. NE JAMAIS utiliser la laveuse à pression les pieds d’essayer de monter et de faire fonctionner le produit. nus, en sandales ou avec des chaussures ouvertes. 12.
Page 22 35. NE JAMAIS utiliser une lance ou un autre composant qui n'est pas compatible avec ce modèle 27. NE JAMAIS utiliser d'eau chaude dans la laveuse d'appareil AR Blue Clean. à pression. Cela aura pour effet de surchauffer la 36. NE JAMAIS brancher une rallonge au cordon pompe à...
Page 23: Instructions D'assemblage
PRÉPARATION PRÉPARATION Avant de commencer l'assemblage de l'appareil, Outil nécessaire pour l'assemblage (non compris) : assurez-vous que toutes les pièces sont dans Tournevis cruciforme. l'emballage. Comparez les pièces à la liste des pièces et du matériel. Dans le cas où une pièce est manquante ou endommagée, N'ESSAYEZ PAS d'assembler l'appareil.
Page 24 INSTRUCTIONS D'ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE OFF/O ON/I Assemblage du tuyau à haute pression Placez l’appareil face contre vous, puis faites glisser Vissez letuyau à haute pression (E) dans le sens le crochet à tuyau (D) sur le côté droit de l’appareil (C) horaire sur le raccord situé...
Page 25 INSTRUCTIONS D'ASSEMBLAGE Installation de la lance d’arrosage Verrouillage Déverrouillage Unlocked Locked Verrouillez le pistolet pulvérisateur (F), puis assemblez la lance d'arrosage (I) directement dans le pistolet. Pistolet de pulvérisation de blocage (avant Insérez la lance d'arrosage dans le pistolet, puis l’installation de la Lance) poussez et tournez la lance dans le sens horaire.
Page 26 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE 750ml 600ml 450ml 300ml 150ml Installation de la mousse canon Insérez la canon mousse haute pression (H) dans la La mousse canon dispose d’un bouchon haute Pistolet pulvérisateur (F), puis poussez et tournez dans pression muni d’une paille. Si vous ne voyez pas la le sens horaire.
Page 27: Mode D'emploi
MODE D’EMPLOI arrêt. Cette situation pourrait retarder la reprise automatique du moteur. Le fait d'appuyer lentement sur la gâchette permet d'éviter ces symptômes. • Assurez-vous que l'interrupteur « ON/OFF » (marche/ arrêt) et à la position « OFF » (arrêt). L'interrupteur est marqué...
Page 28 MODE D’EMPLOI MODE D’EMPLOI Comment éviter d’endommager les surfaces Détergents • Les dommages aux surfaces en cours de nettoyage • Utilisez un détergent conçu pour les laveuses à se produisent parce que la force d’impact de la pression. Vous pouvez l’acheter en ligne à l’adresse pression d’eau est supérieure à...
Page 29: Entretien Et Maintenance
ENTRETIEN ET MAINTENANCE • Faites passer l’eau de rinçage dans la buse à l’aide du tuyau d'arrosage. Utilisez la pression la plus élevée possible (soit avec la buse standard ou avec votre pouce sur la buse pour créer une pression d’eau).
Page 30: Protecteur De Pompe
également à protéger l’appareil de la corrosion interne. Remarque: Les instructions qui s’affichent sur la Le numéro de pièce Blue Clean est le: PW64511 bouteille du protecteur de pompe sont génériques et (bouteille 16 oz). Commandez en ligne à l’adresse www.
Page 31: Dépannage
DÉPANNAGE Pour toute question concernant le produit, communiquez avec le service à la clientèle au 1-866-235-5112. PROBLÈME MESURE CORRECTRICE L’appareil ne se met 1. Le disjoncteur de fuite de terre à l’extrémité du cordon d'alimentation doit être pas en marche. branché...
Page 32: Garantie Limitée
DÉPANNAGE PROBLÈME MESURE CORRECTRICE La laveuse à pression 1. Il semble que votre laveuse à pression fonctionne parfaitement bien. Lorsque l’eau se met en marche est raccordée, que les accessoires sont correctement assemblés et que l’interrupteur pendant deux est à la position marche, la laveuse à pression se met en marche pendant 1 à 2 secondes, s’arrête secondes pour amorcer la pompe.
Page 33: Liste Des Pièces De Rechange
LISTE DES PIÈCES DE RECHANGE Pour les pièces de rechange, communiquez avec le service à la clientèle au numéro 1-866-235-5112, 8 h à 17 h, HNC, du lundi au vendredi ou commandez en ligne à l’adresse www.arblueclean.com 750ml 600ml 450ml 300ml 150ml 15°–...
Page 34 1700 PSI Lavadora a presión eléctrica INSTRUCCIONES DE MONTAJE, CUIDADO Y USO Modelo BC111HSB LEA CUIDADOSAMENTE IMPORTANTE: GUARDE ESTAS INSTRUCCIONES Y ADJUNTE EL RECIBO AL MANUAL PARA FUTURAS REFERENCIAS. ADVERTENCIA: Este producto puede exponerle a sustancias químicas, incluido el plomo, DEHP, DINP, trióxido de molibdeno, que el Estado de...
Page 35: Especificaciones Del Producto
(kg/cm (kg/cm (Litro/min) (Litro/min) fría (kg) (Hz) (lb/pulgada (lb/pulgada (gal/por min) (gal/por min) (lb) BC111HSB 4 975 3804 ✔ (1 700) (1 300) (1.7) (1.1) (14.8) 97174_IM_BC 111 HSB_ENG-FR-SP A5.indd 35 97174_IM_BC 111 HSB_ENG-FR-SP A5.indd 35 2024/9/27 13:32 2024/9/27 13:32...
Page 36: Contenido Del Paquete
CONTENIDO DEL PAQUETE CONTENIDO DEL PAQUETE OFF/O ON/I PW95824 15°– Amarillo 15° – Yellow 750ml 600ml 450ml 300ml 150ml PIEZA DESCRIPCIÓN CANTIDAD PIEZA DESCRIPCIÓN CANTIDAD Funda de la pistola rociadora Cañón de espuma Manija Lanza de extensión Unidad de la lavadora a presión 15°Boquillas de conexión rápida Gancho del cable Kit de empaque de anillo...
Page 37: Información De Seguridad
INFORMACIÓN DE SEGURIDAD INFORMACIÓN DE SEGURIDAD Por favor lea y entienda todo este manual antes de intentar presión. Las superficies se vuelven resbaladizas al ensamblar y operar el producto. mojarse y son extraordinariamente resbaladizas al usar un detergente o limpiador. Este manual contiene información relacionada con 11.
Page 38 35. NUNCA utilice lanzas ni otras piezas que no sean 27. NUNCA use agua caliente con la lavadora a presión. compatibles con esta unidad AR Blue Clean específica. Esto sobrecalentará y dañará la bomba de presión alta. 36. NUNCA utilice un cable de alimentación de extensión 28.
Page 39: Instrucciones De Montaje
PREPARACIÓN PREPARACIÓN Antes de comenzar el montaje del producto, asegúrese Herramientas requeridas para el montaje (no incluidas): de que todas las piezas estén presentes. Compare las Destornillador Phillips. piezas con la lista de contenido del paquete y la lista de aditamentos.
Page 40 INSTRUCCIONES DE MONTAJE INSTRUCCIONES DE MONTAJE OFF/O ON/I Deslice la funda del gancho del cable (D) en el lado dere- Montaje de la manguera de presión alta cho, estando frente, a la unidad de la lavadora a presión Atornille la manguera de presión alta (E) hacia la derecha (C), tal como se muestra.
Page 41 INSTRUCCIONES DE MONTAJE Bloquear Desbloquear Unlocked Locked Instalación de la lanza de extensión Con la pistola rociadora (F) en posición bloqueada, acople la lanza de extensión (I) directamente a la pistola Pistola de cierre (antes de la instalación de la lanza) rociadora.
Page 42 INSTRUCCIONES DE MONTAJE INSTRUCCIONES DE MONTAJE 750ml 600ml 450ml 300ml 150ml Instalación de la espuma del cañón La espuma del cañón viene con una pajilla que se adapta Inserte la cañón de espuma de alta presión (H) en la en la tapa con presión alta. Si no ve la pajilla, mire dentro Pistola rociadora (F), presione y gire hacia la derecha.
Page 43: Instrucciones De Operación
INSTRUCCIONES DE OPERACIÓN • Asegúrese de que el interruptor “ON/OFF” esté en la posición “OFF”. El interruptor de encendido tiene • Siempre pruebe en un área pequeña para evitar la símbolos internacionales para “on” y “off”: On (|) Off posibilidad de dañar la superficie. (O).
Page 44 INSTRUCCIONES DE OPERACIÓN INSTRUCCIONES DE OPERACIÓN Cómo evitar dañar las superficies Detergentes • Los daños a las superficies que se limpian se producen • Utilice detergentes diseñados para lavadoras a presión. debido a que la fuerza del impacto de la presión del Estos se pueden comprar en línea en nuestro sitio web agua es superior a la durabilidad de la superficie.
Page 45: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO • Utilice el limpiador de la punta de la boquilla proporcionado (o un portapapeles desdoblado), inserte el alambre en el agujero de la boquilla y muévalo hacia adelante y hacia atrás hasta que los residuos se desprendan. •...
Page 46: Protector De La Bomba
Salida de agua. También ayuda a proteger contra la corrosión interna. El N.° de pieza de Blue Clean es: PW64511 (botella de 16 onzas). Nota: las instrucciones de la botella del protector de la Realice su pedido en línea en www.arblueclean.com bomba son genéricas y no del modelo específico.
Page 47: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Si tiene alguna pregunta sobre el producto, llame a Servicio al cliente al 1-866-235-5112. PROBLEMA ACCIÓN CORRECTIVA La unidad no 1. El módulo del GFCI en el extremo del cable de alimentación se debe conectar directamente enciende. a una toma de corriente.
Page 48: Garantía Limitada
SOLUCIÓN DE PROBLEMA PROBLEMA ACCIÓN CORRECTIVA La lavadora a presión 1. Parece que la lavadora a presión trabaja muy bien. Cuando se conecta el agua, los se enciende por accesorios están montados apropiadamente y el interruptor de alimentación está en on, la 2 segundos, se lavadora a presión puede encender por 1 o 2 segundos para purgar la bomba.
Page 49: Lista De Piezas De Repuesto
LISTA DE PIEZAS DE REPUESTO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-235-5112, 8:00 a. m.–5:00 p. m., hora estándar del centro, de lunes a viernes o realice el pedido en línea en www.arblueclean.com 750ml 600ml 450ml...
