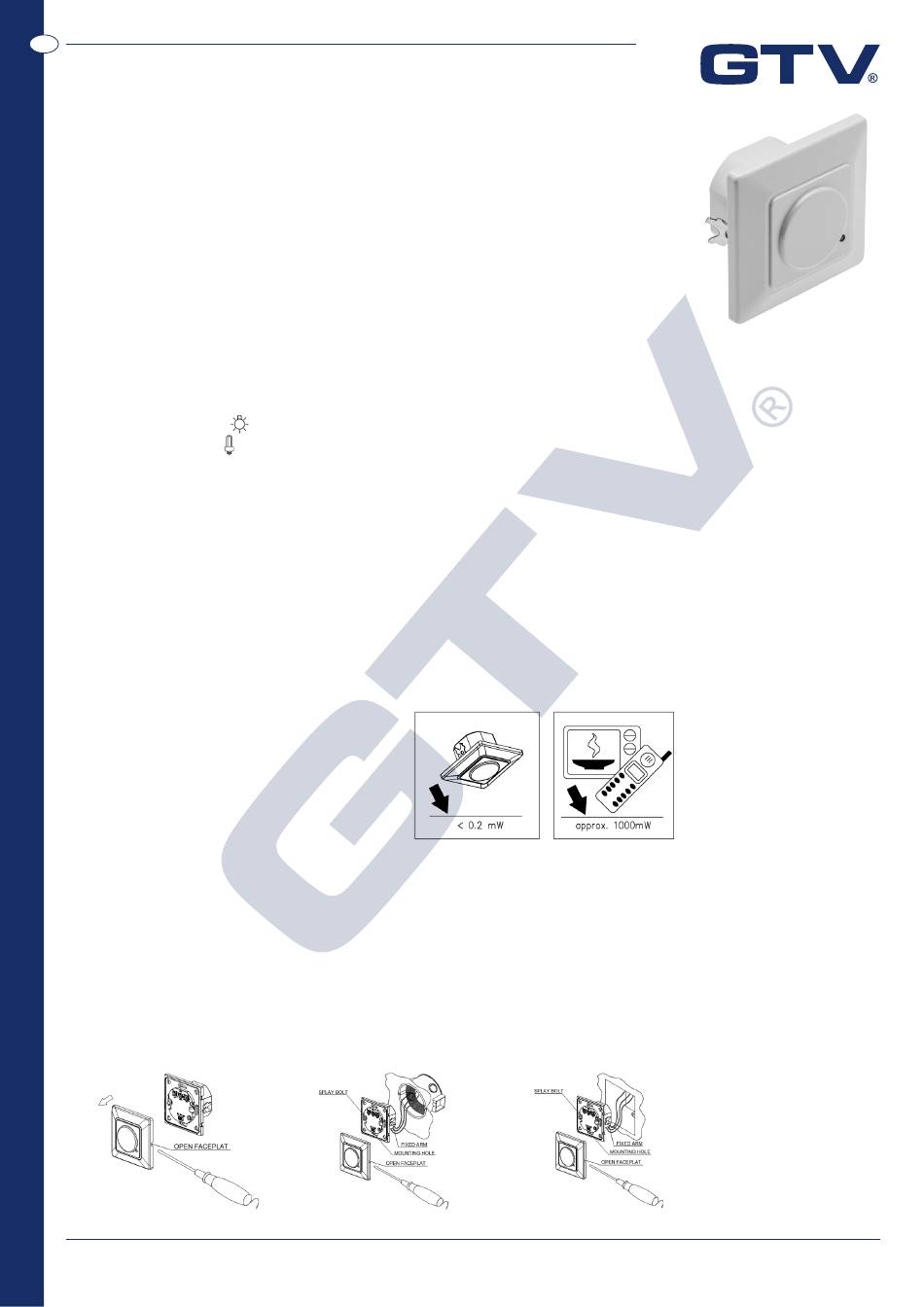

GTV AE-CM4000-00 Manual

PL
CZUJNIK MIKROFALOWY RUCHU
AE-CM4000-00
Instrukcja obsługi
Zapraszamy do korzystania z czujnika mikrofalowego AE-CM4000-00.
Nowy energooszczędny wyłącznik mikrofalowy wykorzystujący fale elektromagnetyczne o wysokiej częstotliwości (5.8GHz).
Czujnik łączy w sobie wygodę, bezpieczeństwo i oszczędność energii. Działa poprzez wykrywanie ruchu obiektu. Gdy obiekt
wejdzie w pole detekcji, czujnik załącza się od razu. Dodatkowo czujnik automatycznie rozróżnia dzień i noc. Wykrywanie
ruchu jest możliwe przez drzwi, tafle szkła i cienkie ściany. Montaż produktu jest bardzo prosty, ale ze względu na możliwość
porażenia prądem elektrycznym musi być wykonany przez wyszkolonego pracownika.
Specyfikacja techniczna:
• Zasilanie: AC 220-240 V
• Częstotliwość zasilania: 50/60 Hz
• Natężenie światła: <3-2000 LUX (regulowane)
• Czas opóźnienia: Min.10 sec ± 3 sec
Max.12 min ± 1 min
• Max. moc czujnika: 1200 W
300 W
Funkcje:
• Identyfikacja dnia i nocy („LUX"):
• Czujnik może działać w dzień i w nocy przy ustawieniu max. w pozycji "sun".
• Czujnik może działać przy natężeniu światła poniżej 3LUX przy ustawieniu w pozycji „3" (min).
• Regulacja czułości („SENS"): Czujnik może być ustawiony w zależności od potrzeb.. Zasięg detekcji przy małej czułości może
być jedynie 5 m, a przy dużej czułości - 15 m,
• Czas opóźnienia wyłączenia („TIME") jest regulowany. Może być ustawiony według wymagań użytkowania. Minimalny czas
wynosi 10 s ± 3 s. Maksymalny czas wynosi 12 min ± 1 min.
• Czas opóźnienia jest dodawany w sposób ciągły, kiedy czujnik odbiera drugi sygnał pobudzenia w czasie załączenia, nastę-
puje wyzerowanie licznika czasu opóźnienia.
• Przełącznik trybu pracy (ON/OFF/AUTO) umożliwia w prosty sposób zmianę trybu pracy.
UWAGA:
Moc nadajnika wysokiej częstotliwości wynosi <0.2 mW
- co stanowi jedynie 1/5000 mocy nadajnika telefonu
kmórkowego lub wyjścia piekarnika mikrofalowego,
którego nie może dotykać dziecko.
MONTAŻ: (patrz na diagram)
• Czujnik jest przystosowany do montażu w puszcze podtynkowej i do pracy wymaga podłączenia 3 przewodów (N, L, L')
• Przed rozpoczęciem montażu wyłącz zasilanie i upewnij się, że w miejscu montażu nie ma niebezpiecznego napięcia.
• Zdejmij osłonę czołową podważając płaskim śrubokrętem we wskazanym miejscu (Patrz rysunek 1)
• Podłącz przewody zasilające zgodnie ze schematem połączeniowym.
• Zamontuj czujnik w puszcze podtynkowej (patrz rysunki 2, 3).
• Wyreguluj ustawienia ( LUX, SENS, TIME) wg potrzeb.
• Zamontuj ponownie przedni panel, włącz zasilanie i przetestuj
• Sprawdź czy ustawione nastawy (TIME, LUX i SENS) odpowiadają Twoim potrzebom. (Wartości podane obok pokręteł mają
charakter orientacyjny i mogą się różnić w zależności od egzemplarza.) Skoryguj ustawienia wg potrzeb.
Rysunek 1
GTV, ul. Przejazdowa 21, 05-800 Pruszków; tel. 22 444 75 00; fax 22 444 75 01; www.gtv.com.pl
• Zakres detekcji:
• Zasięg detekcji:
• Częstotliwość pracy:
• Moc emitowana:
• Zużycie energii:
• Wysokość montażu:
• Prędkość wykrywania ruchu: 0.6-1.5 m/s
Rysunek 2
180°
5-15 m (ustawiany)
5.8 GHz
<0.2 mW
średnio 0.9 W
1.0 - 1.8 m
Rysunek 3
