INSTRUCTIONS D'INSTALLATION

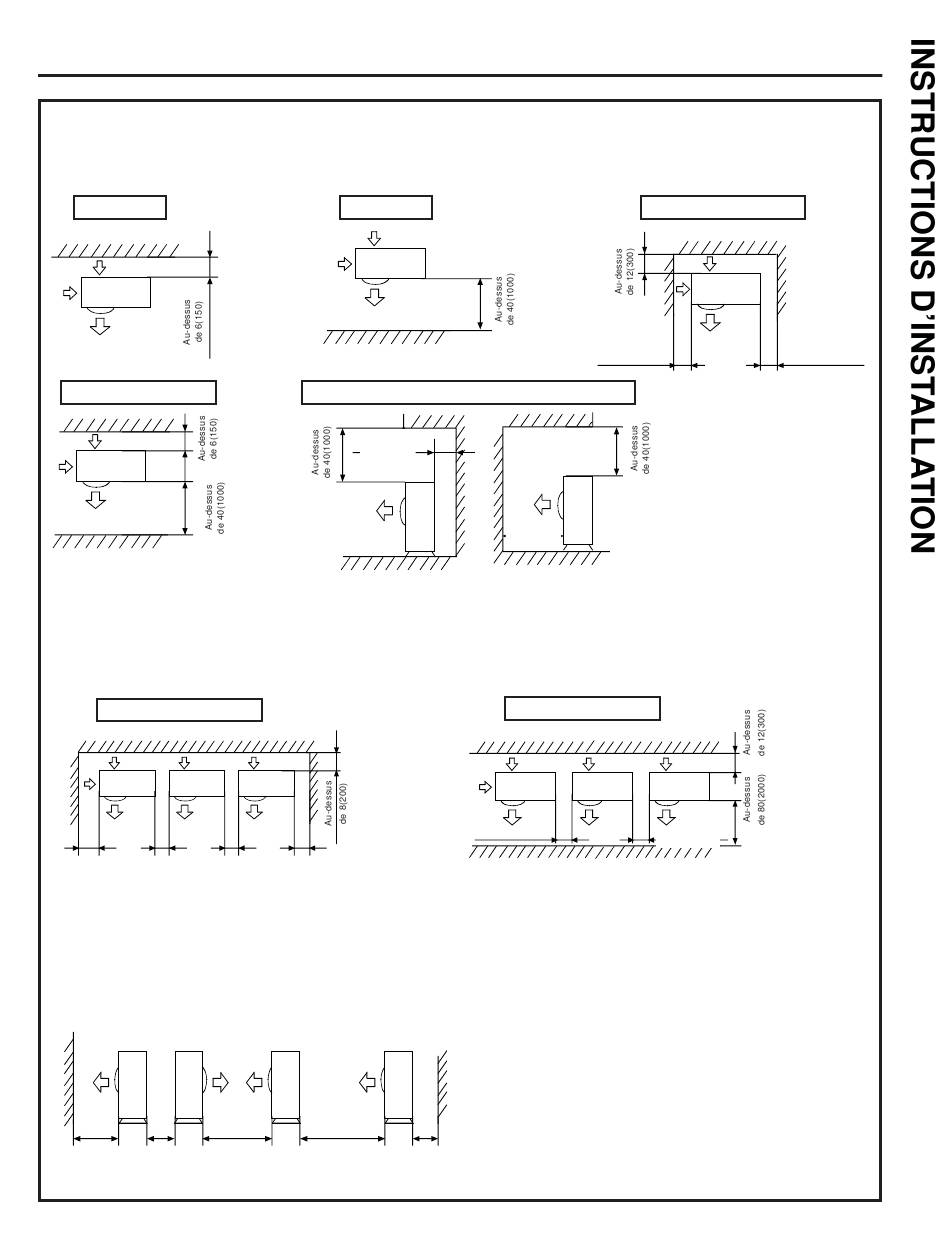

INSTALLATION ET ESPACE DE MAINTENANCE
Sélection d'un lieu d'installation pour l'extérieur
(1) Installation d'une unité simple (unité : po (mm))
Arrière
Avant et arrière
Les surfaces de dessus et des deux côtés doit être exposés à un espace ouvert, et les barrières sur au moins un côté de
l'avant et l'arrière doivent être plus basses que l'unité extérieure.
(2) Installation de plusieurs unités (unité : po (mm))
Arrière et côté
Au-dessus
Au-dessus Au-dessus
de 12(300)
de 16(400) de 16(400)
La hauteur des barrières est en-dessous de
l'unité extérieure.
(3) Installation de plusieurs unités à l'avant et l'arrière (unité : po (mm))
Standard
Au-dessus Au-dessus de
Au-dessus
de 24(600)
de 40(1000)
31-5001075 Rev. 0
Avant
Lorsque des barrières se trouvent au-dessus de l'unité
Au-dessus
de 12(300)
Au-dessus
de 16(400)
177(4500)
Au-dessus
de 10(250)
Au-dessus
de 40(1000)
Avant et arrière
Au-dessus de 16(400)
Si le mur fait la moitié de la hauteur de l'unité, 8 (250).
Si le mur est entre la moitié de la hauteur de l'unité et la
même hauteur de l'unité, 12 (300)
Arrière et côté
La hauteur des
barrières est
en-dessous
de l'unité
extérieure.
Au-dessus
de 12(300)
Au-dessus de
16(400)
15
