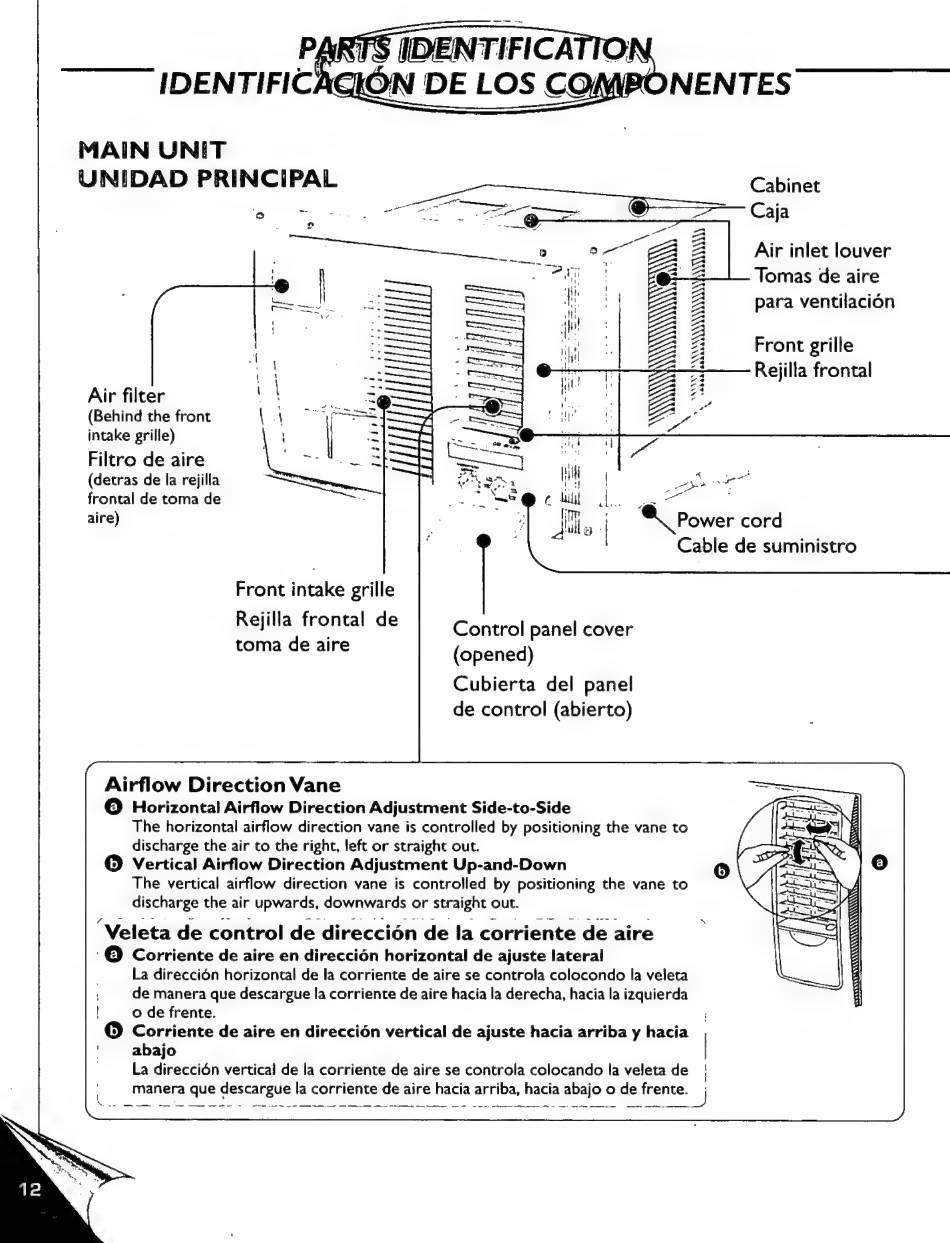

MAIN UNIT
ee > 一 Air inlet louver
! ai! TE Tomas de aire
para ventilación
2? pecore sve'
Front grille
| » Rejilla frontal
Air filter A G
(Behind the front La
intake grille) |
Filtro de aire
(detras de la rejilla
frontal de toma de
aire)
Front intake grille
Rejilla frontal de
toma de aire
Control panel cover
(opened)
Cubierta del panel
de control (abierto)
Airflow Direction Vane
© Horizontal Airflow Direction Adjustment Side-to-Side
The horizontal airflow direction vane is controlled by positioning the vane to
discharge the. air to the right, left or straight out.
© Vertical Airflow Direction Adjustment Up-and-Down
The vertical airflow direction vane is controlled by positioning the vane to
discharge the air upwards, downwards or straight out.
'© Corriente de aire en dirección horizontal de ajuste lateral
La dirección horizontal de la corriente de aire se controla colocondo la veleta
de manera que descargue la corriente de aire hacia la derecha, hacia la izquierda
| odefrente.
Corriente de aire en dirección vertical de ajuste hacia arriba y hacia
abajo |
| La dirección vertical de la corriente de aire se controla colocando la veleta de |
manera que descargue la corriente de aire hacia arriba, hacia abajo o de frente. ;
