Painel Esquerdo / Panel Izquierdo / Left Panel
01
02
Painel Central/ Panel Central / Central Panel
03
04
Painel Frisado / Panel Estriado / Grooved Panel
05
Prateleira Superior / Repisa Superior / Top Shelf
Lateral Esquerda / Lateral Izquierda / Left Side
06
07
Divisória / Partición / Partition
08
Lateral Direita / Lateral Derecha / Right Side
09
Tampo Esquerdo / Cubierta Izquierda / Left Top Panel
10
Tampo Direita / Cubierta Derecha / Right Top Panel
11
Base Esquerdo / Base Izquierda / Left Base
12
Base Direita / Base Derecha / Right Base
13
Porta / Puerta / Door
14
Coluna Traseira / Columna del Panel / Rear Column
15
Barra Traseira / Barra Trasera / Rear Bar
Indústria de Móveis
Bechara Nassar Eireli.
Av. Bechara Nassar Frange, 113
Jd. Brasília,
Tanabi, São Paulo - Brasil
CEP 15170-000
Telefones: (17) 3272 9900
(17) 3272 9919
www.moveisbechara.com.br
15
14
02
03
04
10
08
12
Painel / Panel / Panel 1360 x 1376 x 330mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
15
14
Desenvolvimento e Projeto de Produto - Móveis Bechara. Projeto 886 , Ed. 001 - Jan./2025.
PARATY
15
15
14
14
1360 x 362 x 12
1360 x 362 x 12
1360 x 362 x 12
1360 x 296 x 12
1080 x 180 x 25
298 x 210 x 15
280 x 210 x 15
180 x 135 x 15
900 x 300 x 15
720 x 280 x 15
900 x 300 x 15
720 x 280 x 15
600 x 204 x 15
1350 x 60 x 15
1080 x 148 x 15
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Bechara PARATY
Summary of Contents for Bechara PARATY

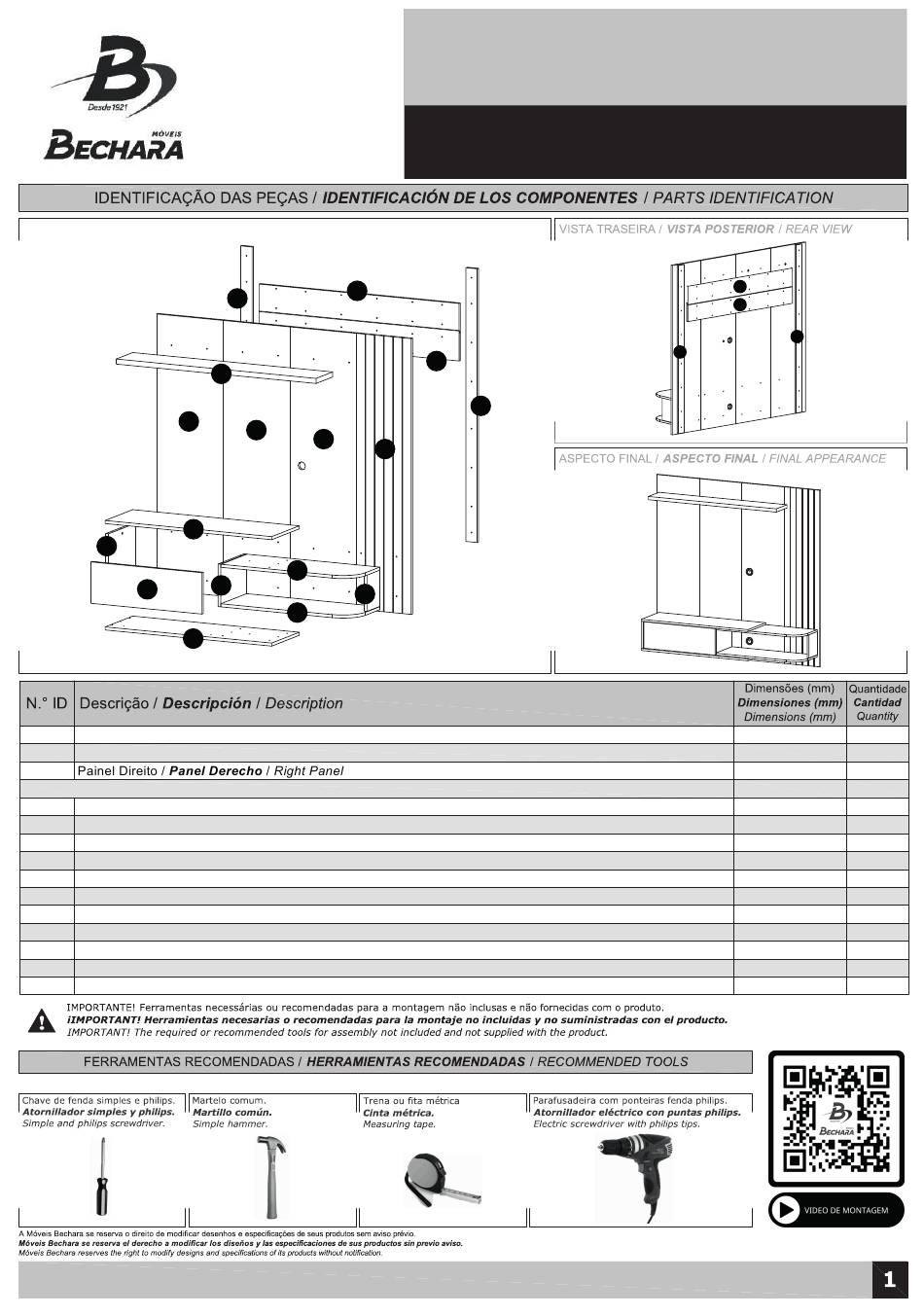

- Page 1 Coluna Traseira / Columna del Panel / Rear Column 1350 x 60 x 15 Barra Traseira / Barra Trasera / Rear Bar 1080 x 148 x 15 Desenvolvimento e Projeto de Produto - Móveis Bechara. Projeto 886 , Ed. 001 - Jan./2025.
- Page 2 PARATY Painel / Panel / Panel 1360 x 1376 x 330mm...
- Page 3 PARATY Painel / Panel / Panel 1360 x 1376 x 330mm FIXAÇÃO DOS PAINÉIS (01,02,03,04) E FIXAÇÃO DA BARRA TRASEIRA (15): • Forrar o piso com o papelão e a isomanta da embalagem, para proteger as peças, e dispor os Painéis Laterais (01,02,03,04) com a face traseira voltada para cima, verificando corretamente a posição de cada um conforme os furos e o desenho.
- Page 4 PARATY Painel / Panel / Panel 1360 x 1376 x 330mm PASSO 2 / PASO 2 / STEP 2 FIXAÇÃO DA LATERAL ESQUERDA (06) E DIVISÓRIA (07) NO TAMPO ESQUERDO (09): • Fixar a Lateral Esquerda (06) e Divisória (07) no Tampo Esquerda (09) com parafusos Minifix simples (L) e cavilhas Ø6 x 30mm (I).
- Page 5 PARATY LEME Painel / Panel / Panel 1602 x 1500 x 280mm Painel / Panel / Panel 1360 x 1376 x 330mm PASSO 4 / PASO 4 / STEP 2 FIXAÇÃO DA BASE ESQUERDA (11) E BASE DIREITA (12): • Fixar a Base Esquerda (11) e Base Direita (12) com parafusos 5,0 x 50mm (A) e cavilhas Ø6 x 30mm (I), conforme indicado no desenho.
- Page 6 PARATY LEME Painel / Panel / Panel 1602 x 1500 x 280mm Painel / Panel / Panel 1360 x 1376 x 330mm PASSO 6 / PASO 6 / STEP 6 FIXAÇÃO DAS COLUNAS TRASEIRAS (14): • Fixar as Colunas Traseiras (14), posicionando-as nos Painéis confome o desenho, com parafusos 4,5 x 25mm (B) e cavilhas Ø6 x 20mm (J).
- Page 7 PARATY LEME Painel / Panel / Panel 1602 x 1500 x 280mm Painel / Panel / Panel 1360 x 1376 x 330mm PASSO 8 / PASO 8 / STEP 8 PASSO 9 / PASO 9 / STEP 9 FIXAR OS CALÇOS METÁLICOS PARA DOBRADIÇAS (P): •...
- Page 8 PARATY LEME Painel / Panel / Panel 1602 x 1500 x 280mm Painel / Panel / Panel 1360 x 1376 x 330mm PASSO 10 / PASO 10 / STEP 10 PREPARAÇÃO DA PORTA (13): • Fixar as dobradiças (P) na Porta (13) com parafusos 4,0 x 14mm (Q), conforme indicado no desenho.
