Bechara ATLANTA 752c Product Manual And Assembly Instructions

Indústria de Móveis Bechara Nassar Ltda.
Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000
17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil
www.moveisbechara.com.br
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
20
16 16 16 15
17
20
4
9
N.° ID Descrição / Descripción / Description
Tampo / tapa / top
01
Prateleira superior / repisa superior / top shelf
02
Base / base / base
03
Lateral esquerda - direita / lado izquierdo - derecho / right - left side
04
Divisória esquerda / partición izquierda / left divide panel
05
Divisória direita / partición derecha / right divide panel
06
Prateleira / repisa / shelf
07
08 Porta / puerta / door
Rodapé lateral / varilla lateral / fooster
09
Rodapé frontal / varilla frontal / front fooster
10
11 Rodapé traseiro / varilla trasero / back fooster
12 Painel inferior / panel inferior / lower panel
Painel superior / panel superior / top panel
13
14 Painel prateleira / panel repisa / shelf panel
15 Coluna lateral / panel lateral / side panel
16 Detalhe coluna / partición izquierda / left divide panel
17 Painel prateleira vidro / panel repisa vidrio / glass shelf panel
18 Fundo Inferior / fondo inferior / top bottom panel
19 Fundo Superior / fondo superior / lower bottom panel
Prateleira de vidro / repisa del vidrio / glass shelf
20
Rodízio sem trava - calota preta / rueda / caster
21
Perfil "H" Plástico / perfil de plastico / plastic profile
22
Kit Luminária com botão liga/desliga / Kit de luminarias con botón / Luminaire kit with button
23
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
14
2
13
12
1
7
5
3
11
10

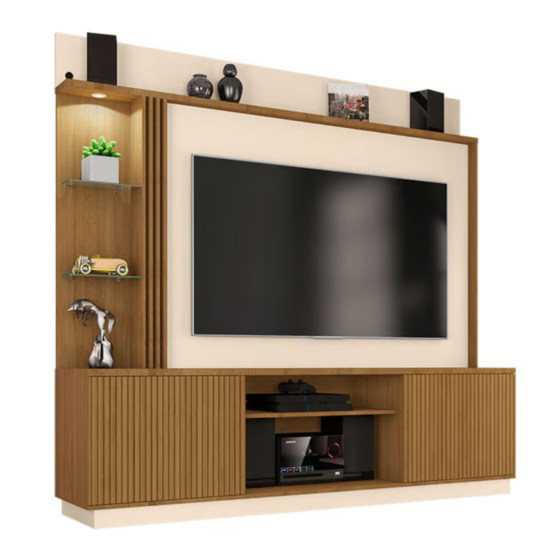

Home 2010 x 1870 x 420mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
15
4
6
9
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 752, Ed. 001 - Jan./2020 .
ATLANTA
VISTA TRASERA
VISTA TRASEIRA
REAR VIEW
19
22
ASPECTO FINAL - VISTA FRONTAL
ASPECTO FINAL - VISTA FRONTAL
FINAL APPEARANCE - FRONT VIEW
8
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
2010 x 420 x 25
2010 x 155 x 25
2010 x 420 x 15
450 x 400 x 15
450 x 400 x 15
450 x 400 x 15
900 x 385 x 15
553 x 444 x 15
394 x 60 x 15
1946 x 60 x 15
1914 x 60 x 15
1574 x 540 x 15
1574 x 540 x 15
2006 x 215 x 15
1080 x 153 x 15
1080 x 135 x 15
1080 x 402 x 15
2000 x 313 x 3
2000 x 162 x 3
300 x 130 x 6
Ø60
523 mm
22
18
8
Quantidade
Cantidad
Quantity
1
1
1
2
1
1
1
2
2
1
1
1
1
1
2
3
1
1
1
2
8
2
-
1
1
