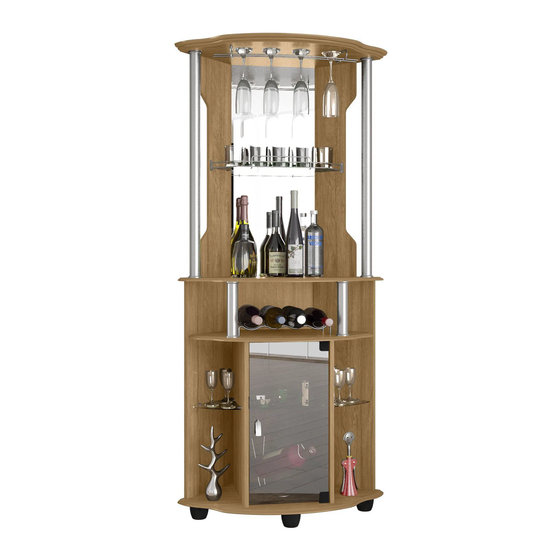

Bechara TALISMA PLUS BAR Assembly Instructions

INSTRUÇÕES PARA MONTAGEM / INSTRUCCIONES PARA MONTAJE / ASSEMBLY INSTRUCTIONS
TALISMÃ PLUS
BAR DE CANTO / BAR / BAR
1780
N.º ID Descrição / Descripción / Description
01 Tampo superior / Panel superior / Upper panel
02 Tampo intermediário / Panel central / Middle panel
03 Base / Base / Base
04 Lateral superior esquerda / Parte superior izquierda / Upper left side
05 Lateral superior direita / Parte superior derecha / Upper right side
06 Lateral inferior esquerda / Parte inferior izquierda / Lower left side
07 Lateral inferior direita / Parte inferior derecha / Lower right side
08 Divisória esquerda / Partición izquierda / Left partition
09 Divisória direita / Partición derecha / Right partition
10 Porta de vidro / Puerta de vidrio / Glass door
11 Espelho / Espejo / Mirror
12 Fundo superior / Fondo superior / Upper backside
13 Fundo inferior / Fondo inferior / Lower backside
14 Prateleira intermediária / Repisa central / Middle shelf
15 Prateleira superior de vidro / Repisa superior de vidrio / Upper glass shelf
16 Prateleira inf. central de vidro / Repisa inferior de vidrio / Lower glass shelf
17 Prateleira inf. lateral de vidro / Repisa lateral de vidrio / Side glass shelf
18 Suporte aramado / Soporte de alambre / Wireframe support
19 Porta-taças / Soporte para tazas / Support for glasses
20 Porta-garrafas / Botellero metálico / Metallic bottle holder
21 Tubo Ø40 x 845mm / Tubo Ø40 x 845mm / Tube Ø40 x 845mm
22 Tubo Ø40 x 195mm / Tubo Ø40 x 195mm / Tube Ø40 x 195mm
23 Pé plástico preto / Pie de plástico / Black plastic base
24 Terminal para perfil 40mm / Terminal de perfil 40mm / Terminal profile 40mm
25 Moldura superior / Marco superior / Upper frame
Desenho / Deseño / Illustration
Cod.
P10
CA2
P6
TM
TPM
P8
A
P16
P2
P3
PR
PS
PP
D2
PR
A Móveis Bechara se reserva o direito de alterar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
INDÚSTRIA DE MÓVEIS BECHARA NASSAR LTDA.
Av. Bechara Nassar Frange, 113 | Jardim Brasília | CEP 15170-000 | Tel.: 55 (17) 3272 9900 | Fax: 55 (17) 3272 9919
Tanabi - São Paulo - Brasil | moveis@moveisbechara.com.br | export@moveisbechara.com.br | www.moveisbechara.com.br
KIT DE ACESSÓRIOS / KIT DE ACCESSORIOS Y TORNILLOS / ACCESSORY KIT AND BOLTS
Descrição / Descripción / Description
Parafuso 5,0 x 50mm cab. chata phs. / Tornillo 5,0 x 50mm cabeza plana / Bolt 5.0 x 50mm flat head
Cavilha Ø6 x 30mm / Clavija Ø6 x 30mm / Dowel Ø6 x 30mm
Parafuso Minifix simples / Tornillo Minifix simples / Simple Minifix bolt
Tambor Minifix Ø15mm / Tuerca Minifix Ø15mm / Minifix drum Ø15mm
Tampa para tabor Minifix / Tapa de tuerca Minifix / Drum Minifix cover
Parafuso 4,5 x 35mm cab. flang. phs. /
Anilha ou arruela de plástico / Anillo de plástico / Plastic ring
Parafuso 3,0 x 12mm cab. panela phs. / Tornillo 3,0 x 12mm phs. / Bolt 3.0 x 12m phs.
Parafuso 3,5 x 14mm cab. panela phs. / Tornillo 3,5 x 14mm phs. / Bolt 3.5 x 14mm phs
Parafuso 3,5 x 22mm cab. panela phs. / Tornillo 3,5 x 22mm phs. / Bolt 3.5 x 22mm phs.
Prego 8 x 8 com cabeça / Clavo 8 x 8 con cabeza / Nail 8 x 8 with head
Suporte plástico fenda para vidro / Apoyo plástico ranurado para vidrio / Plastic slotted support for glass
Batente para vidro (cantoneira plástica) / Tope para vidrio (soporte plástico) / Plastic stopper for glass
Kit com 2 dobradiças AL2 para vidro, com calço plástico 12mm / Kit con 2 bisagras Al2 pora vidrio, con cuña de plástico 12mm /
Kit with 2 hinges Al2 for glass, with plastic shim 12mm
Puxador mod. Viena / Tirador mod. Viena / Handle mod. Viena
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
805 x 450 x 12
805 x 450 x 12
805 x 450 x 12
850 x 210 x 12
850 x 210 x 12
820 x 280 x 15
820 x 280 x 15
605 x 375 x 15
605 x 375 x 15
295 x 590 x 3
350 x 850 x 3
850 x 350 x 2.5
850 x 350 x 2.5
805 x 450 x 12
174 x 500 x 3
300 x 300 x 3
184 x 273 x 3
Ø40 x 845
Ø40 x 195
Tornillo 4,5 x 35mm cabeza con reborde
Quantidade
Cantidad
Quantity
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
- 1
- 1
- 2
2
2
- 5
- 8
- 1
/
Bolt 4.5 x 35mm flange head
N.º do volume
No. del empaque
No. package
1
1
1
1
1
1
1
1
1
1
2
2
2
1
1
1
1
1
1
1
1
1
1
1
1
Quantidade
Cantidad
Quantity
10
20
4
4
4
5
1
6
1
4
20
14
1
1
1
