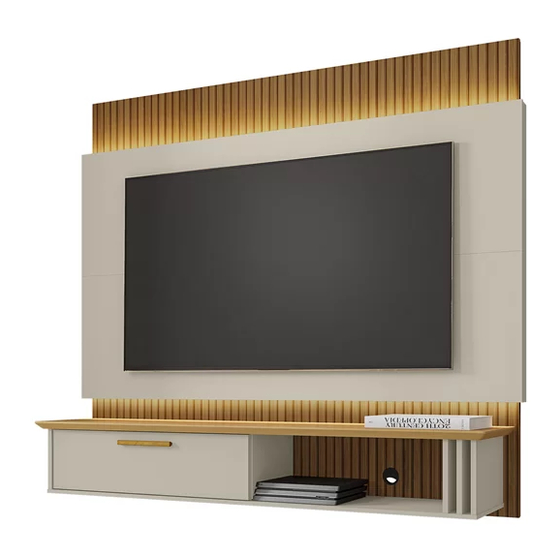

Bechara PARIS 1.6 Product Manual And Assembly Instructions

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
07
05
03
08
05
06
11
N.° ID Descrição / Descripción / Description
01 Painel frontal inferior / Painel frontal inferior / Lower Front Panel
02 Painel frontal superior / Painel frontal superior / Upper Front Panel
03 Coluna lateral esquerda / Columna lateral izquierda / Left Side Column
04 Coluna lateral direita / Columna lateral derecha / Right Side Column
Barra interna / Barra interior / Inner Bar
05
Painel traseiro inferior / Painel trasero inferior / Lower Rear Panel
06
07 Painel traseiro superior / Painel trasero superior / Upper Rear Panel
08 Coluna traseira / Columna trasera / Rear Column
09 Barra traseira / Barra trasera / Rear Bar
10 Base / Base / Base
11 Lateral esquerda / Panel lateral izquierdo / Left Side Panel
12 Lateral direita / Panel lateral derecho / Right Side Panel
Divisória / Partición / Partition
13
14 Coluna-detalhe / Columna-detalle / Detail Column
15 Tampo / Repisa central / Middle Shelf
16 Porta basculante / Puerta basculante / Tilting Door
Suporte traseiro inferior / Soporte trasero inferior / Lower Rear Support
17
18 Puxador / Tirador / Handle
Kit com 2 fitas luminárias LED / Kit con 2 tiras de luz LED / Kit with 2 LED strips luminaires
19
FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS
IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.
! iIMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.
IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.
Chave de fenda Martelo comum.
simples e philips.
Martillo común.
Atornillador
Simple hammer.
simples y philips.
Simple and philips
screwdriver.
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
Indústria de Móveis
Bechara Nassar Eireli.
Av. Bechara Nassar Frange, 113
Jd. Brasília,
Tanabi, São Paulo - Brasil
CEP 15170-000
Telefones: (17) 3272 9900
(17) 3272 9919
www.moveisbechara.com.br
08
07
02
01
06
13
18
Indicador de Nível.
Indicador de nivel.
Level indicator.
Painel/Panel/Panel 1455 x 1600 x 355mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
VISTA TRASEIRA / VISTA POSTERIOR / REAR VIEW
09
04
Para fixação atrás do painel.
Para fijación detrás del panel .
For fixing behind the panel .
09
Para fixação na parede.
Para fijación en la pared .
For fixing on the wall .
15
12
14
10
16
Trena ou fita métrica Furadeira e Parafusadeira elétrica com
ponteiras fenda phillips e brocas Ø8mm.
Cinta métrica.
Measuring tape. Perforadora y
Atornillador eléctrico
con puntas philips y
taladros Ø8mm.
Drilling machine and electric
screwdriver with philips tips
and drills Ø8mm.
PARIS 1.6
17
Para fixação na parede.
Para fijación en la pared .
For fixing on the wall .
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
1600 x 448 x 15
1600 x 448 x 15
1500 x 60 x 25
784 x 448 x 15
784 x 300 x 15
1448 x 70 x 15
1080 x 116 x 15
1498 x 300 x 12
206 x 298 x 15
206 x 298 x 15
206 x 280 x 15
1540 x 325 x 25
736 x 200 x 15
© A.Henderson Industrial Design / Móveis Bechara. Projeto 796, Ed. 001 - Out./2021.
Quantidade
Cantidad
Quantity
1
1
892 x 55 x 15 1
892 x 55 x 15 1
2
2
2
2
2
1
1
1
1
206 x 86 x 15 2
1
1
384 x 60 x 15 1
200 x 15 x 12 1
- 1
VÍDEO DE MONTAGEM
VÍDEO DE MONTAJE
ASSEMBLY VIDEO
1
