Bechara AMETISTA Product Manual And Assembly Instructions

Indústria de Móveis Bechara Nassar Ltda.
Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000
17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil
www.moveisbechara.com.br
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
12
04
03
13
02
13
01
09
08
10
N.° ID Descrição / Descripción / Description
01 Painel inferior / Painel inferior / Lower Panel
Painel central / Painel central / Middle Panel
02
Painel superior / Painel superior / Upper Panel
03
Painel esquerdo e direito / Painel izquierdo y derecho / Left and Right Panel
04
Coluna traseira / Columna trasera / Rear Column
05
06 Barra traseira / Barra trasera / Rear Bar
07 Base dos nichos / Base de los nichos / Base of the niches
08 Lateral dos nichos / Panel lateral de los nichos / Side Panel of the niches
09 Divisória dos nichos / Partición de los nichos / Partition of the niches
Porta basculante / Puerta basculante / Door
10
Tampo dos nichos / Repisa central / Middle Shelf
11
Prateleira superior / Repisa superior / Upper Shelf
12
13 *
Espelho / Espejo
______
*
Os Espelhos (13), para aplicação nos Painéis esquerdo e direito (04), constituem item disponível para apenas algumas versões do Painel Ametista. Verificar sobre a disponibilidade deste item para a versão adquirida.
Los Espejos (13), para aplicación en los Paneles (04), constituyen elemento disponible para sólo algunas versiones del Panel Ametista. Comprobar la disponibilidad de este elemento para la versión adquirida.
The Mirrors (13), for application on the Left and Right Panels (04), constitute item available for only a few versions of the Ametista Panel. Check the availability of this item for the purchased version.
FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS
IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.
! iIMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.
IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.
Chave de fenda simples e philips.
Atornillador simples y philips.
Simple and philips screwdriver.
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
09
* *
/ Mirror
Martelo comum.
Medidor/Indicador de Nível.
Martillo común. Indicador de nivel.
Simple hammer. Level indicator.

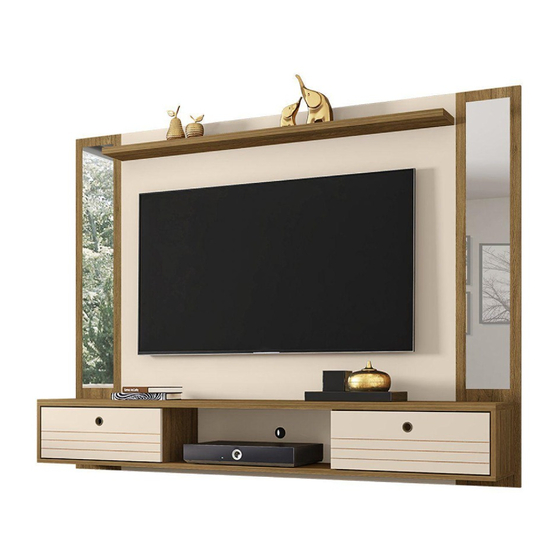

Painel/Panel/Panel 1345 x 1800 x 330mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
VISTA TRASEIRA / VISTA POSTERIOR / REAR VIEW
04
13
04
05
13
11
08
11
10 08
07
07
Trena ou fita métrica
Cinta métrica.
Measuring tape.
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 739, Ed. 001 - Ago./2019 .
AMETISTA
03
02
01
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
1360 x 448 x 15
1360 x 448 x 15
1360 x 448 x 15
1344 x 220 x 15
1320 x 60 x 15
1080 x 116 x 15
1780 x 300 x 15
204 x 298 x 15
204 x 278 x 15
540 x 198 x 15
1780 x 300 x 25
1360 x 150 x 25
480 x 150 x 3
Furadeira e Parafusadeira elétrica
com ponteiras fenda phillips
e brocas Ø8mm.
Perforadora y
Atornillador
eléctrico con
puntas philips y
taladros Ø8mm.
Drilling machine and
electric screwdriver
with philips tips
and drills Ø8mm.
04
05
06
Para fixação atrás do painel.
Para fijación detrás del panel .
For fixing behind the panel .
06
Para fixação na parede.
Para fijación en la pared .
For fixing on the wall .
Quantidade
Cantidad
Quantity
1
1
1
2
2
2
1
2
2
2
1
1
4
1
