Zenner WBDE Installation Manual

WBD/WBDE
Montageanleitung
Brunnen-Wasserzähler
Vorbereitet für die Zählerfernablesung
Bemerkung
Diese Montageanleitung richtet sich nur an qualifiziertes Fachpersonal.
Grundlegende Installationsschritte sind daher nicht beschrieben.

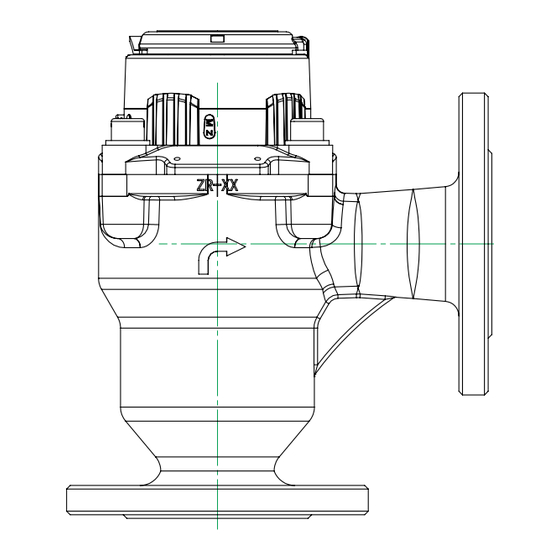

Zulässige Einbaulagen
Die Baureihe WBD ist nur für die horizontale Einbaulage bestimmt.
Installationsanleitung
Die WBD Baureihe wurde mit einer Stromungsempfindlichkeitsklasse
■
U0/D0 zugelassen (keine Ein- / Auslaufstrecke erforderlich).
Vor der Installation des Zählers ist die Rohrleitung sorgfältig zu spülen.
■
Die WBD Baureihe ist für die Messung von Rückströmung nicht zuge-
■
lassen.
Der Rohrleitungsquerschnitt sollte direkt vor und hinter dem Zähler
■
nicht reduziert werden.
Flanschdichtungen dürfen nicht in die Rohrleitung hineinragen.
■
Es muss darauf geachtet werden, dass die Durchflussrichtung des
■
Zählers mit der Durchflussrichtung der Rohrleitung übereinstimmt.
Ventile oder sonstige Durchflussregulierungen sollten möglichst hinter
■
dem Zähler montiert werden.
Der Zähler sollte nicht an der höchsten Stelle der Rohrinstallation
■
installiert werden, damit sich keine Luftblasen im Zähler bilden können
und die Rohrleitung dadurch immer vollständig gefüllt ist.
Der Zähler sollte ggf. durch einen entsprechenden Filter geschützt
■
werden, damit keine Fremdpartikel wie z. B. Steine oder Sand in das
Messgerät gelangen.
Der Zähler muss vor Druckschlägen im Rohrleitungsnetz geschützt
■
werden.
Die maximale Medientemperatur darf die zulässigen 50 °C für Kaltwas-
■
ser nicht überschreiten.
Um Beschädigungen des Messeinsatzes durch Druckschläge zu vermei-
■
den, muss die Rohrleitung nach der Installation langsam gefüllt bzw.
entlüftet werden.
Es ist dafür zu sorgen, dass der Zähler spannungsfrei in der Rohr-
■
leitung eingebaut wird. Bei einem nicht spannungsfreien Einbau
kann das Zählergehäuse beschädigt werden und es kann Wasser
entweichen.
Der Rohrleitungsdruck darf den zulässigen Betriebsdruck des Zählers
■
nicht überschreiten, da dies zu Undichtigkeiten und Beschädigungen
des Zählers führen kann.
Um die Demontage des Zählers zu verhindern, empfehlen wir, die
■
Anschlussschnittstelle mittels einer Benutzersicherung (Klebemarke,
Verplombung o. ä.) zu sichern.
Installationsanleitung für den Wechsel der metrologischen Einheit
Messeinsatz
Der Wechsel von austauschbaren, metrologischen Einheiten sollte nur
■
von qualifiziertem Fachpersonal vorgenommen werden.
Vor dem Wechsel der metrologischen Einheit, die Rohrleitung sorgfältig
■
spülen, druckseitig absperren und entleeren.
Die richtige Übereinstimmung der Schnittstellen-Kennzeichnung auf
■
der metrologischen Einheit und auf der vorgesehenen Schnittstelle ist
zu überprüfen. Schnittstelle WB1 für DN50 – 150.
Alte Dichtungen/Dichtringe sind unverzüglich nach Entfernen der me-
■
trologischen Einheit zu entfernen. Die entsprechenden Dichtflächen
sind zu reinigen und auf Beschädigungen zu überprüfen.
Es ist darauf zu achten, dass der Zulaufbereich frei von Ablagerungen
■
ist, da diese zu Abweichungen des Messergebnisses führen können,
bevor eine neue metrologische Einheit eingebaut wird.
Es sind ausschließlich nur Original-Dichtungen, die zusammen mit der-
■
metrologischen Einheit geliefert werden, zu verwenden. Diese sind vor-
dem Einbau auf Beschädigungen und Passgenauigkeit zu überprüfen.
Bei der Verwendung von Schmiermitteln/Montagepasten für die
■
Dichtungen muss sichergestellt sein, dass diese für den Kontakt mit
Trinkwasser geeignet sind.
Die Befestigungsschrauben der metrologischen Einheit über Kreuz
■
gleichmäßig anziehen (M12: DN50 – DN100 = 60Nm; M16: DN150 =
85Nm).
Die austauschbare metrologische Einheit muss mit der An-
■
schlussschnittstelle (Gehäuse) mittels einer Benutzersicherung
(Plombendraht)gegen Demontage des Messeinsatzes gesichert
werden.
Die Konformitätserklärung ist im Lieferumfang enthalten. Diese, und die
neuesten Informationen zum Produkt können auch unter www.zenner.de
abgerufen werden.
