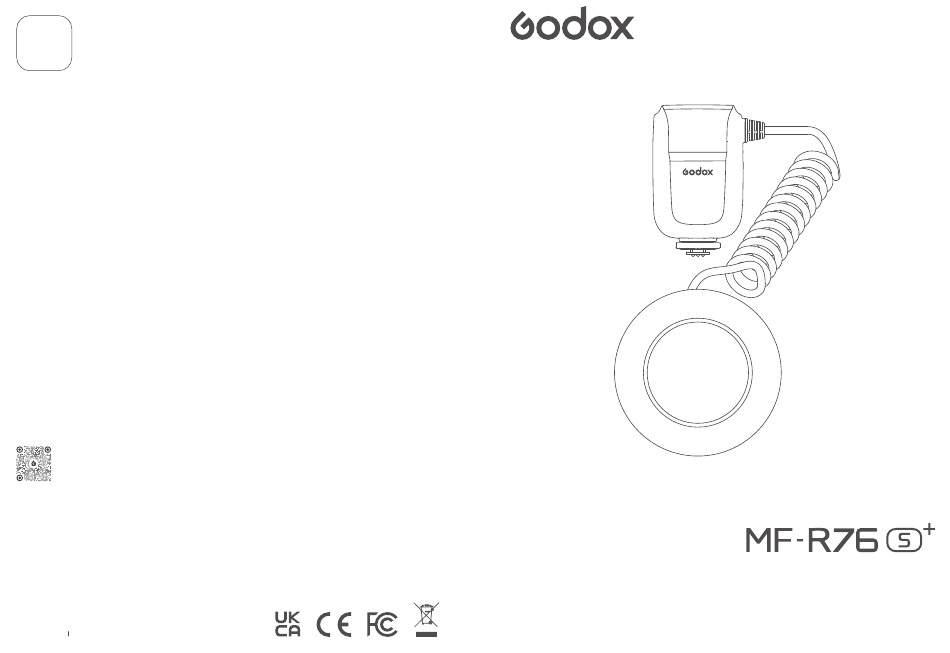

Godox MF-R76S+ Instruction Manual

Godox MF-R76S+ Instruction Manual

Dental ring flash
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
合格证
QC PASS
Wechat
Official Account
神牛微信公众号
深圳市神牛摄影器材有限公司
地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
传真: 0755-25723423
邮箱: godox@godox.com
GODOX Photo Equipment Co.,Ltd.
Add.: Building 2, Yaochuan Industrial Zone， Tangwei Community, Fuhai Street, Bao'an District,
Shenzhen 518103, China
Tel: +86-755-29609320(8062)
E-mail: godox@godox.com
godox.com
Made in China
705-FR76SD-06
电话: 0755-29609320(8062)
Fax: +86-755-25723423
牙科环形闪光灯
Dental Ring Flash
使用手册
Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MF-R76S+ and is the answer not in the manual?

Questions and answers

Related Manuals for Godox MF-R76S+

Summary of Contents for Godox MF-R76S+

  • Page 1 Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com GODOX Photo Equipment Co.,Ltd. Add.: Building 2, Yaochuan Industrial Zone， Tangwei Community, Fuhai Street, Bao'an District, 牙科环形闪光灯 Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com Dental Ring Flash 使用手册...
  • Page 2 前言 感谢您购买神牛产品。 微距环形闪光灯 MF-R76S+ 是一款强大的微距闪光灯，适用于特写摄影，尤其是口腔牙科摄影。 它能 产生平坦、 平衡的光线， 通过从各个方向照亮牙齿来消除不需要的阴影， 即使在黑暗环境中也能提供清 晰和聚焦的患者牙齿图像。 主要特点 接近拍摄时机身不会遮挡闪光灯的灯光， 闪光无暗角无阴影 • • 多档位精准控制， 可在 1/1 全功率 -1/256 功率间以 1/3EV 调节 • 兼备 2.4G 无线发射和接收， 无线闪光中可当主控灯可当从属灯 锂电池供电， 超长续航， 1/1 全功率闪光次数多达 550 次 • • 灯体安装方便， 灵活性高， 适用于 49mm-77mm 口径相机镜头 •...
  • Page 3 部件名称 显示屏 TTL: TTL自动闪光 TTL 自动闪光模式 灯体 +0.3 M(手动闪光） M （手动） 闪光模式 2.4G无线传输， 作为主控灯 M: 闪光组 M 1/128 A: 闪光组 A B: 闪光组 B +0.3 01. 灯头 12. 闪光管 A C: 闪光组 C 02. MODE 按键 13. 闪光管 B 03. 对焦辅助灯按键(1~10调节) 14.
  • Page 4 注意事项 2.4G无线传输， 作为从属灯 RX: 从属闪光组 （可选A或B或C） 1. 避免正负极短路。 2. 电池没有防水功能， 不要把电池浸泡在雾、 水中。 3. 放置于儿童不易接触地方。 4. 电池充电不要放置超过 24 小时。 5. 电池应放置于凉爽、 干燥及通风地方存储。 6. 电池不要靠近或放置于火中。 7. 电池使用报废后请按当地的规定处理。 8. 如果电池超过 3 个月不使用， 请对电池进行满电充电。 9. 长期不使用， 请充电至 60% 左右再放置。 包装清单 装/卸电池 牙科环形 镜头适配环套装 AR-R Kit ×1 1.
  • Page 5 取下控制器 TTL闪光模式 短按 <MODE> 按键切换模式， 切换至 < TTL > 1. 松开锁定环 模式时， 显示屏左上角显示 < TTL >。 按住按钮， 按照顺时针方向旋转松开锁定 环， 将控制器从相机热靴中取下。 提示：TTL 闪光会在快门释放前的瞬间进行一次预闪， 闪光灯接收相机信息进行主闪光。 +1.0 安装环形闪光灯 1. 设置整体闪光 1. 将合适的镜头适配环， 按照顺时针方向旋 2. 将装有适配环的相机镜头对准适配环连 转安装到相机镜头前。 接口， 轻轻卡上即可。 短按 Ratio 按键令屏幕显示 < TTL > 和 < >...
  • Page 6 2. 设置A:B闪光功率 短按SET按键可选< >曝光补偿值/A:B闪光光 比值， 选中后旋转调节拔轮即可设置曝光补偿 短按Ratio按键令屏幕显示<A B>和两处输 值/A:B闪光光比。 设置曝光补偿值， 可以在±3 出功率。 档间以1/3档为增量设置。 设置A:B闪光光比， 短按SET按键可选A组功率/B组功率， 选中 +3.0 可在8�1-1�8闪光光比间以1/2档为增量设置。 后旋转调节拔轮即可设置A组功率/B组功 /128 /256 A:B闪光比范围： 8�1 – 5.6�1 – 4�1 – 2.8�1 – 2�1 率； 可在1/1全功率至1/256功率间以1/3档 +0.3 – 1.4�1 – 1�1 – 1�1.4 – 1�2 – 1�2.8 – 1�4 – 1�5.6 为增量设置。...
  • Page 7 前帘同步 从属灯界面设置 Ver0.9 MENU 进入菜单， 将闪光灯状态设置为无线从属 （具体操作查看下方无线设置章节） 。 前帘闪光， 是指当前帘完全打开后的一瞬 间， 闪光灯启动闪光， 此功能适合一般情 短按SET按键或旋转调节拨轮可切换至A/B/C。 况的拍摄场景。 切换至A， 表示该灯设置为从属灯A。 1. 短按.MENU/锁定按键进入菜单设置 SYNC 切换至B， 表示该灯设置为从属灯B。 2. 旋转调节拔轮至< SYNC > 切换至C， 表示该灯设置为从属灯C。 RF DIST 3. 短按SET按键进入设置界面 4. 旋转调节拔轮选中< > MODEL 5. 短按MENU/锁定按键可返回主界面 对焦辅助灯设置 短按对焦辅助灯按键， 实现开启或关闭对 焦辅助灯。...
  • Page 8 过热保护功能 菜单设置 为防止闪光灯头过热并损坏， 请勿在1/1档位时进行超过30次的快速连续闪光。 30次连续闪光后， 要 一级选项 二级选项 说明 让闪光灯至少冷却10分钟。 关闭无线 您在进行超过30次连续闪光后马上继续进行更多次闪光， 内部的过热保护功能可能会被激活， 过热保 WIRELESS(无线) 开启主控无线 护功能启动后， 显示屏右上角显示< >。 如果发生这种现象， 请让闪光灯冷却约10分钟， 闪光灯便会 恢复正常。 开启从属无线 CH(频道) 01-32 32个频道选择 高速同步模式下， 激活过热保护功能的连 激活过热保护功能的连续闪光次数 ID(识别号) 关闭ID 续闪光次数 档位 连续闪光次数 01-99 99个ID号选择 档位 连续闪光次数 TCM （TTL拍摄值 关闭...
  • Page 9 规格参数 口外视野设置-摄影师的位置 为了获得最佳的口腔外观察效果， 摄像机应与病人平行放置， 保持大约 1.5 米的距离。 名称 牙科环形闪光灯 型号 MF-R76S+ 闪光指数 GN14(IS0 100、 以米为单位） 兼容相机 索尼 锂电池 7.2V/2980mAh 闪光灯功率 （1/1档位） 76Ws 闪光色温 5900K±200K 对焦辅助灯功率 0.7W*2 对焦辅助灯色温 5300K±200K 1/1-1/256(以1/3档为增量调节) 闪光档位 1/300s~1/20000s 闪光持续时间 1.5 米 闪光模式 TTL闪光、 M手动闪光 曝光补偿 -3~+3 EV(曝光值)， 以1/3 EV为增量调节 相机的光圈应设置为...

  • Page 10: Main Features

    Thank you for purchasing a GODOX product. 微距闪光灯作为主控灯时， 菜单STBY选 可按机身任意按键唤醒 Macro ring flash MF-R76S+is a powerful macro flash for close-up photography, especially oral 择ON选项， ＞90秒无人操作， 电源自动 dental photography. It produces a flat, balanced light that eliminates unwanted shadows by 电源自动关闭...

  • Page 11: Name Of Parts

    Name of Parts Display TTL: TTL Auto Flash Light Body TTL Auto Flash Mode +0.3 M (Manual) M (Manual) Flash Mode 2.4G Wireless Transmission as a Transmitter Unit 1/128 M: Flash Group M A: Flash Group A 01. Flash Head 12.

  • Page 12: What's In The Box

    1. This product uses 7.2V/2980mAh lithium battery which has long runtime. 2. It is reliably safe. The inner circuit is against overcharge, overdischarge, overcurrent, and short circuit. Tips: Dental ring flash MF-R76S+ is compatible with Godox V1 lithium battery VB26 and AD100Pro lithium battery WB100.

  • Page 13: Ttl Flash Mode

    Disassembly of the Controller TTL Flash Mode Short press the <MODE> button to switch to 1. Loosening the lock ring < TTL > mode, and the < TTL > icon will be on Rotate clockwise to loosen the lock ring and take the left upper corner of the display.
  • Page 14 Short press the SET button to select< > 2. A:B Flash Output Setting FEB/A:B flash ratio, turn the select dial to Short press the Ratio button to make <A:B> adjust the FEB/A:B flash ratio. The FEB value icon and two output values on the display. is adjustable from -3 to +3 with an increment of 1/3 each stop, while A:B flash ratio is Short press the SET button to select group A...

  • Page 15: Locking Function

    Receiver Unit Setting 4. Turn the select dial to < > Ver0.9 MENU 5. Short press the MENU/lock button to Set the flash status as a receiver unit in the menu (please return to the main interface. refer to the wireless setting below) . SYNC Short press the SET button or turn the select dial to switch among A/B/C...

  • Page 16: Over Temperature Protection

    Over-Temperature Protection Menu Setting To avoid overheating and deteriorating the flash head, do not fire more than 30 continuous flashes First option Meaning Secondary option in fast succession at 1/1 full power. After 30 continuous flashes, allow a rest time of at least 10 Turn off wireless minutes.

  • Page 17: Technical Data

    120*70*50mm/4.7*2.7*1.9 inches Net Weight （with battery） 578g/20.39oz All the above data are based on Godox testing standards. Design and specifications may be subject to change without notice. List of Compatible Sony Cameras ILCE-6000l， a9， A7R， A7RIII， DSC-RX10， A7IV， A7C， A7R5， A7RIV，...

  • Page 18: Troubleshooting Guide

    (sold separately). As the firmware upgrade needs the support of Godox G3 software, please download and install the Any Changes or modifications not expressly approved by the party responsible for compliance "Godox G3 firmware upgrade software" before upgrading from our official website https: could void the user's authority to operate the equipment.
  • Page 19 销售商信息 通信地址 GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.

  • Page 20: Warranty

    If maintenance service is needed, you can directly contact the product distributor or authorized service 罩、 锁紧装置、 包装等。 institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you cannot provide valid 神牛产品售后服务电话...
  • Page 21 ⑧ Breakage or damage that could not be attributed to the product itself. Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.
