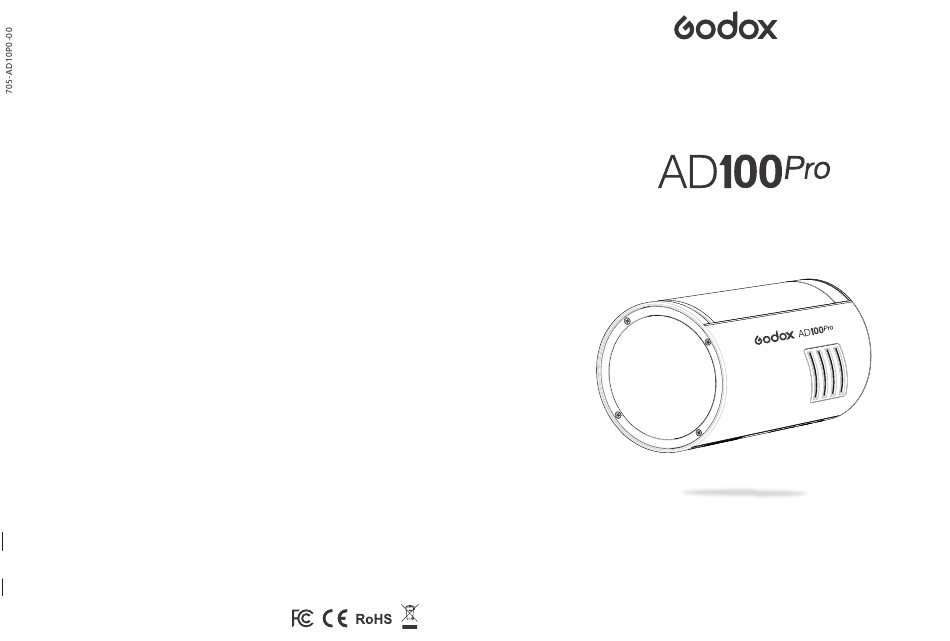

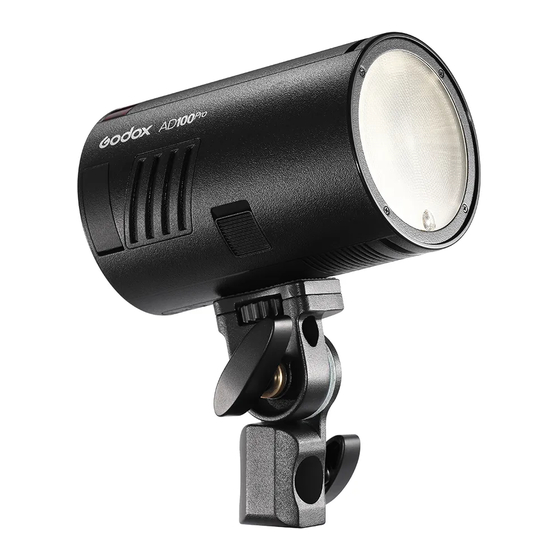

深圳市神牛摄影器材有限公司
地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com
GODOX Photo Equipment Co., Ltd.
Add: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District,
Shenzhen, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com
godox.com
Made in China
口 袋 灯
Pocket Flash
使用手册
Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AD100Pro and is the answer not in the manual?

Questions and answers

Related Manuals for Godox AD100Pro

Summary of Contents for Godox AD100Pro

  • Page 1 地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com GODOX Photo Equipment Co., Ltd. Add: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao’an District, Shenzhen, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com 使用手册 godox.com Made in China Instruction Manual...
  • Page 2 前言 警 告 在使用本产品之前 请保持干燥。 请先仔细阅读本手册，以确保您能安全使用。 请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行检查 请保存好本手册以备将来查询参考。 维修。 请勿让儿童接触本产品。 感谢您购买神牛产品。 禁止拆卸、撞击、挤压或投入火中，若出现严重鼓胀，请勿继续使用。请勿 口袋灯AD100Pro功率强劲，小巧机身，方便携带。大容量锂电池与机身一体。 放置在超过50度的高温环境中。 全面支持各品牌相机TTL。便携与高效光质兼具，实为自由商业摄影师、新闻记 请勿将闪光灯头正对人眼闪光(特别是婴儿的眼睛)，否则可能会在短时间内造 者、发烧友、摄影爱好者、婚纱纪实摄影师等的理想光源。 成视力障碍。 请勿在化学品、可燃性气体或其他特殊物质附近使用闪光灯，这些物质在特 产品有以下亮点： 殊情况下可能对闪光灯发出的瞬间强光敏感，有可能导致火灾或电磁干扰。 无线TTL系统全面兼容：采用内置神牛2.4G无线X系统，支持Canon、Nikon、 在这些场合下，请注意相关警告标识。 Sony、Fuji、Olympus、Panasonic和Pentax相机TTL/M/Multi等功能；可作为无 本产品不能防水，在雨天及潮湿环境下请注意防水。 线多灯闪光系统的从属单元，拍摄简单快捷。 若发生任何故障，请立即关闭闪光灯电源。 功率强大，小巧便携：闪光灯功率高达100Ws。 高品质OLED显示屏：显示直观，操作更加简易 内置2.4G无线传输：100米超远距离，创意无限 专业电源：使用国际品牌电池，大容量电源盒(7.2V/2600mAh)，0.01-1.5s回 电，全光360次左右 无线操控：内置使用神牛2.4G 无线X系统，可实现TTL控制，可无线控制闪光灯 功率大小等，并同步触发引闪。 调光精准：功率调节范围大（1/1-1/256），81级精确微调，光效把握更随心。 高级功能：支持1/8000秒高速同步，高速频闪，高速遥控器同步触发等。 - 01 -...
  • Page 3 目录 前言 警告 部件名称 机身 OLED显示屏 标配物品 可选购附件 电池 电源管理 造型灯 无线模式选择 闪光模式-- TTL自动闪光模式 TTL模式 高速同步 闪光模式-- M: 手动闪光 闪光模式-- Multi: 频闪闪光 无线传输闪光：无线电(2.4G)传输 C.Fn : 设置自定义功能 其他应用 同步插孔触发 本说明书中使用的约定 保护功能 ● 此使用说明书中的操作步骤假定相机和闪光灯的电源开关已开启。 规格参数 ● 参考页码由(第**页)表示。 固件升级 ● 此使用说明书中使用以下警告符号： 维护保养 　　该“小心”符号表示避免出现拍摄问题的警告。 　　该“注意”符号提供补充信息。...
  • Page 4 部件名称 部件名称 机身 机身 ③ ① ㉑ ⑤ ⑪ ⑮ ⑫ ⑯ + 0.6 ⑬ 85mm ① ⑰ ⑭ ⑱ ⑳ ⑲ ② ④ ⑩ ⑨ 1. 风扇出风口 11. MODE模式选择按键 2. 风扇 风口 进 12. MENU自定义菜单按键 13. RST复位键 3. 电池装卸推制 4.
  • Page 5 使用 使用 OLED显示屏 标配物品 M手动闪光 M: 手动闪光 灯*1 电池 *1 AD-E2 支架 *1 手动闪光输出 + 0.6 85mm Multi频闪闪光 充电座 *1 充电器 *1 USB充电线 *1 便携包 *1 多重 频闪 闪光 Multi: Multi 闪光次数/闪光频率 5 - 5 Hz 28mm TTL闪光 可选购附件 可搭配本公司以下摄影附件使用，以获得最佳的拍摄效果和使用体验： XPro、X1 TTL引闪器、X2 TTL引闪器、AK-R1 圆形灯附件等。...
  • Page 6 >按键控制LED灯的 打开和关闭。 2. 造型灯设置：长按< >进入造型灯设置 界面。 如果听到“咔嚓”的声音，但电池装卸推制自动 2.1.亮度设置：拨动SET拨轮设定亮度值，亮度等级10 级(1~10)。 滑到一半卡住了表示没有装到位，需要再按推一 + 0.6 次，听到“咔”一声，电池装卸推制自动滑到最 85mm 右边表示安装到位。 + 0.6 85mm 拆卸电池： 向左拨动电池装卸推制，电池自动弹出。 无线模式选择 注意：如果拆卸时电池槽朝下，请用手接住电 池，以免电池跌落影响使用寿命。 AD100Pro只能作为从属单元(接收端)，按菜单进入C.Fn-WL切换无线电功能。 无线模式 闪光模式 M / Multi TTL / M / Multi - 09 - - 10 -...
  • Page 7 闪光模式 自动闪光模式 闪光模式 - : 手动闪光 - TTL 该闪光灯有TTL自动闪光，M手动闪光，Multi频闪闪光三种模式。在TTL模式 您可以在1/256功率至1/1全功率间以1/10档或1档为增量设置闪光输出。 下，相机的测光系统会侦查从主体反射回来的闪光照明，从而自动调节闪光 为获得正确的闪光曝光，请使用手持的闪光测光表确定所需的闪光输出。 输出量，使主体和背景得到均衡曝光。 按下< >模式选择按钮，三种闪光模式将会依次出现在液晶屏上。 MODE + 0.6 85mm TTL模式 + 0.6 通过按< >模式选择按钮，将闪光灯设置为<TTL>, 可以使闪光灯进入 MODE 85mm TTL模式。 按< >模式选择按钮， 拨动拨轮或按下SET键的同时拨动 MODE 屏幕显示<M>。 拨轮设置闪光输出功率。直接拨动 高速同步 拨轮以1/10档为增量，按下SET键 使用高速同步(FP闪光)，您可以在所有的快门速度下同步使用闪光灯。高速 的同时拨动拨轮以1挡为增量。 同步闪光在使用光圈优先对人像进行填充闪光时特别方便。 S1光控单元设置 + 0.6 在M手动闪光模式下，按MENU按钮进入C.FN-PHOTOC选择S1功能，闪光...
  • Page 8 闪光模式—— 频闪闪光 Multi: 使用频闪闪光，可以发出一系列快速的闪光。它可以在一张照片上拍摄移动物 ● 反光很强的被摄体在暗背景前使用频闪闪光更加有效。 体的多个图像。您可以设置闪光频率(每秒的闪光次数，以Hz表示)、闪光次数 ● 推荐使用三脚架和遥控开关。 和闪光输出。 ● 闪光输出为1/1和1/2时不能设置频闪闪光。 ● 频闪闪光时也可以使用“buLb”。 85mm Multi ● 如果闪光次数显示为--，则闪光灯会连续闪光，直到快门或电池耗尽。 如下 85mm 表所示，闪光次数将受到限制。 + 0.6 85mm 5 - 5 Hz 最大频闪闪光次数 28mm 闪光 12-14 15-19 20-50 60-99 输出 按< >闪光模式 转动调节旋钮设置闪 设置闪光频率和闪光次数。 MODE 选择按钮，屏幕显示...
  • Page 9 无线闪光拍摄：无线电(2.4G 传输 4、ID号设置 C.Fn Ver 0.4 按MENU按钮进入C.Fn-ID可选择OFF/01-99 AD100Pro使用神牛2.4G无线X系统，可以与本厂其他型号完美结合使用。 DELAY 任意数字。 作为从属单元可兼容佳能/尼康/索尼TTL系统，根据主控单元自动切换，无需 手动设置。 (注：主控单元具备此功能时才能使用)。 尼康相机(使用X1T-N)和佳能相机(使用X1T-C)和索尼相机(使用X1T-S等)可 同时同地共享一台或多台AD100Pro-TTL，无缝结合，无懈可击！ 1、无线设置 按MENU进入C.Fn，拨动SET拨轮选择无线WL，按下拨轮后拨动拨轮设置无 线WL，OFF为关闭无线功能，ON为打开无线功能。用其他品牌引闪器时请关 闭无线功能。 85mm Multi 85mm + 0.6 定位和操作范围(无线闪光拍摄的示例) 85mm 5 - 5 Hz ●使用一个从属单元进行自动闪光拍摄 28mm 主控单元 2、设置通讯频道 如果在拍摄现场不止一个无线闪光系统，您可以通过更改通讯频道来防止信 从属单元 号干扰。保证主控单元和从属单元设置为相同的频道编号即可。 85mm Multi 传输距离...
  • Page 10 1. 外部环境2.4G信号干扰(如无线基站、2.4G wifi路由、蓝牙设备等) →请调节引闪器的频道CH设置(建议+10)，找到无干扰的频道来工作，或者在 TTL自动闪光拍摄。此外，可以为各闪光组(最多5个组)设定并用不同的闪光 工作时关闭其他2.4G设备。 模式拍摄。 2. 请确认闪光灯是否已经回电或者回电速度是否已经跟上连拍速度(闪光灯就绪 ● 用两个从属组进行自动闪光拍摄。 指示灯已经亮起)，并且没有处于过热保护或者其他异常状态中 →请下调闪光灯功率的档位，如是TTL模式请尝试改为M模式(TTL模式下需要预 闪一次)。 3. 是否引闪器和闪光灯距离太近(距离<0.5m) →请在引闪器上打开“近距离无线模式”: X2、X1系列：按住引闪按钮不放，然后开机，直至指示灯闪2次。 Xpro系列：设置C.Fn-DIST为0-30m。 4. 是否引闪器和接收端设备在低电状态 →请更换电池(引闪器电池建议使用1.5V一次性碱性电池)。 ● 用三个从属组进行自动闪光拍摄。 AD100Pro和神牛X2系列发射器一起使用时，闪光灯下列功能都可以 通过X2控制： ● 闪光模式：TTL、M、Multi ● 同步引闪：前帘、后帘、高速同步 ● 功率大小调控 ● 造型灯开关 ● 蜂鸣器开关 - 17 - - 18 -...
  • Page 11 C.Fn: 设置自定义功能 其他应用 请对照以下图表本机应用栏，使用自定义功能来完成设置。 同步插孔触发 同步插孔规格为Φ3.5mm，此处可插入同步线或者触发器触发插头对闪光灯 自定义功能符号 功能 设置符号 设置和说明 使用范围限制 BEEP 蜂鸣器 启动 无 进行同步引闪。 关闭 PHOTOC S1/S2模 关闭 M模式 式选择 S1模式 S2模式 无 STBY 自动关机 关闭 30 min 没有任何操作 保护功能 60 min 自动关机 M/Multi 模式 90 min DELAY 延时闪光...
  • Page 12 本机通过USB插座可进行固件升级。软件最新公告及说明将会发布在官方 *无线电模式 无线从属单元模式 (兼容Nikon&Canon&Sony&Olympus&Panasonic&Fujifilm&Pentax) 网站上。 无线关闭 M/Multi 闪光模式 无线电从属模式 TTL/ M/Multi ● 本品出厂不配USB升级线，请另行购买。本产品USB接口为Type- Nikon相机(主控单元X1T-N、X2T-N、XProN) 无线电从属单元兼容相机 C接口，请使用Type-C USB线。 Canon EOS相机(主控单元X1T-C、X2T-C、XProC) Sony相机(主控单元X1T-S、X2T-S、XProS) ● 产品升级固件需要Godox G3程序软件支持,升级固件前请先下载安装 Fujifilm相机（主控单元X1T-F、X2T-F、XProF） "Godox G3固件升级软件"再选择相应的固件文件。 Olympus相机（主控单元X1T-O、X2T-O、XProO） ● 由于产品进行固件升级,说明书请以最新电子版为准。 100Ws POWER 9级：1/256~1/1 档位 具备(次数：90次；频率：99) 频闪闪光 在使用的2.4G遥控器中调节 闪光曝光补偿(FEC) 高速同步(最高1/8000秒)，前帘同步，后帘同步 同步方式 0.01~30秒...

  • Page 13: Foreword

    Thank you for purchasing a GODOX product. Stop using this product if it breaks open due to extrusion, falling or AD100Pro Pocket Flash has strong power with light weight, compact size and strong hit. Otherwise, electric shock may occur if you touch the great portability.

  • Page 14: Table Of Contents

    Contents Foreword Warning Name of Parts Body OLED panel Included Accessories Separately Sold Accessories Battery Power Management Modeling Lamp Wireless Flash Mode Flash Mode— TTL Autoflash TTL Mode High-Speed Sync Flash Mode—M: Manual Flash Flash Mode—Multi/Stroboscopic Flash Wireless Flash Shooting: Radio (2.4G) Transmission Conventions used in this Manual C.Fn: Setting Custom Functions This manual is based on the assumption that both the camera and...
  • Page 15 Name of Parts Name of Parts Body Body ③ ① ㉑ ⑤ ⑪ ⑮ ⑫ ⑯ + 0.6 ⑬ 85mm ① ⑰ ⑭ ⑱ ⑳ ⑲ ② ④ ⑩ ⑨ 1. Fan Outlet 11. MODE Mode Selection Button 2. Fan Inlet 12.

  • Page 16: Name Of Parts

    Name of Parts Name of Parts Body What’s in the Box M Manual Flash Pocket Flash *1 Battery *1 AD-E2 Bracket *1 + 0.6 85mm Multi Stroboscopic Flash Battery Charger *1 Charger *1 USB Cable *1 Portable Bag *1 Multi 5 - 5 Hz 28mm TTL Wireless Flash...

  • Page 17: Battery

    Push the battery release button to the left until the battery pops out. Wireless Flash Mode Note: Please catch the battery with your hands AD100Pro can only be set as receiver Wireless Mode Flash Mode when you detaching it, in case of affecting the unit (receiver end).

  • Page 18: Flash Mode- Ttl Autoflash

    Flash Mode — TTL Autoflash Flash Mode — M: Manual Flash This flash has three flash modes: TTL, Manual (M), and Multi (Stroboscopic). The flash output is adjustable from 1/1 full power to 1/256th power in 1/10th In TTL mode, the camera and the flash will work together to calculate the step or 1 step increments.

  • Page 19: Flash Mode-Multi/Stroboscopic Flash

    Flash Mode — Multi: Stroboscopic Flash Calculating the Shutter Speed During stroboscopic flash, the shutter remains open until the firing stops. With stroboscopic flash, a rapid series of flashes is fired. It can be used to Use the formula below to calculate the shutter speed and set it with the capture a multiple images of a moving subject in a single photograph.

  • Page 20: Wireless Flash Shooting: Radio (2.4G) Transmission

    3. Setting the Communication Group Short press the < GR/CH > button to choose group ID from A to E. AD100Pro adopts Godox 2.4G wireless X system, which has good compatibility with other products of our company. As a Receiver unit, AD100Pro is automatically compatible with Canon/ Nikon/ Sony TTL system according to the master unit.
  • Page 21 ● Auto Shooting with Three Receiver Groups alkaline battery). When using the AD100Pro and Godox X2 series trigger together，the X2 can control the flash function such as: • Flash Mode: TTL, M, Multi • Sync Mode: First-curtain sync, second-curtain sync and High-speed sync •...

  • Page 22: Fn: Setting Custom Functions

    C.Fn: Setting Custom Functions Other Applications The following table lists the Available and unAvailable custom functions of this flash. Sync Triggering Custom Function Functions Setting Settings & Restrictions The Sync Cord Jack is a Φ3.5mm plug. Insert a trigger plug here and the Signs Signs Descriptions...

  • Page 23: Technical Data

    Type-C USB socket.Type-C USB connection line is applicable. Flash Mode Wireless off M/Multi • As the firmware upgrade needs the support of Godox G3 software, Receiver unit of radio transmission TTL/ M/Multi please download and install the "Godox G3 firmware upgrade...
  • Page 24 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.
