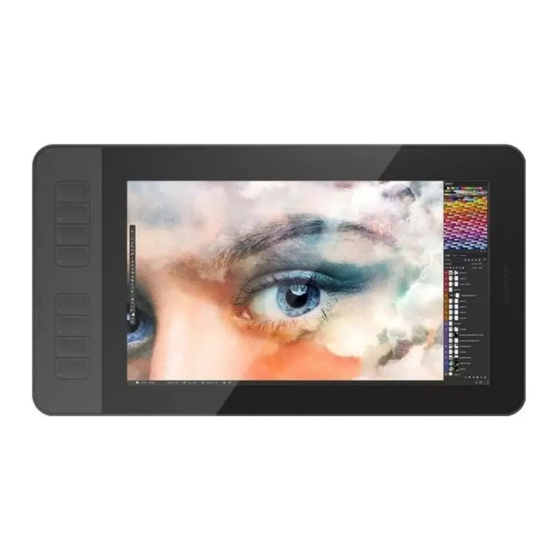

GAOMON PD1161 User Manual

Pen display
Hide thumbs Also See for PD1161:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Pen Display
PD1161
User Manual
English/日本語/한국인/
Deutsch/Français/Italiano/
/‫/عربي‬
Polski/Nederlands
Español/Português/ усски
й/Melayu/Svenska
Windows 7 or later, macOS 10.12 or later

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PD1161 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for GAOMON PD1161

Summary of Contents for GAOMON PD1161

  • Page 1 Pen Display PD1161 User Manual English/日本語/한국인/ Deutsch/Français/Italiano/ /‫/عربي‬ Polski/Nederlands Español/Português/ усски й/Melayu/Svenska Windows 7 or later, macOS 10.12 or later...

  • Page 2: Precautions

    PD1161 Precautions 1. Please read this manual carefully before using, and keep it well for future reference. 2. Before cleaning the pen display please unplug the power cord and wipe with a soft damp cloth, do not use any kind of detergents.

  • Page 3: Table Of Contents

    ........................ 1.3 Display Connection ........................1.4 Driver Installation ......................1.5 Pen Nib Replacement 2. OSD Setting ......................... 10 3. GAOMON Driver Setting ..................... 11 ....................3.1 Device Connection Prompt ......................3.2 Working Area Setting ....................3.3 Pen Buttons Function Setting ....................

  • Page 4: Product Overview

    1. Product Overview 1.1 Product Introduction Thanks for buying GAOMON PD1161 Pen Display. This is a new generation of professional battery-free pen display, which can greatly improve your work efficiency of painting and creation, and full of fun. You can freely painting and writing, depicting different lines and colors, just as the pen writes on the paper, which brings you a real shock experience.
  • Page 5 PD1161 1.2.2 Digital Pen The digital pen is battery-free and boasts 8192levels of pressure sensitivity. Upper button：Right mouse key function(default) Lower button: Eraser function(default) Pen nib: Left mouse key function 1.2.3 3-in-2 Connection Cable ① ② ③ ④ ⑤ ① Mini HDMI ②...
  • Page 6 PD1161 1.2.4 Power Adapter Please select the appropriate plug according to your country or region, and assemble it to the power adapter (the plug that comes with the product will be different depends on countries and regions). UK Standard EU Standard...

  • Page 7: Display Connection

    PD1161 1.2.5 Accessories Quick Start Guide Replacement Nibs Pen AP50 Quick Start Guide Pen Holder (Inside the pen holder) Power Adapter Integrated Cable 1.3 Display Connection 1. Connect your PC and the display with integrated cable. 2. Plug the power adapter into the cable power connector and turn it 90 ° to ensure that the plug does not come off and connect the power adapter to the power source.

  • Page 8: Driver Installation

    PD1161 1.4 Driver Installation 1.4.1 OS Support Windows 7 or later, macOS 10.12 or later. 1.4.2 Install Driver Please download the driver from our website: www.gaomon.net/download After finishing installation, you can find the grey driver icon in the system tray area, which means the driver was installed successfully;...

  • Page 9: Pen Nib Replacement

    PD1161 1.5 Pen Nib Replacement 1. The nib will wear off after using for a long time, then you need to replace a new nib. 2. Unscrew the pen holder and take out a new nib. 3. Insert the old pen nib into the hole at the bottom of the pen holder and tilt the pen to pull out the nib.

  • Page 10: Osd Setting

    PD1161 2.0 OSD Setting AUTO — MENU POWER AUTO : Before entering menu, it’s function is auto adjustment. After entering menu,it’s function is back to previous menu. - : After entering menu, it’s function is to down/left/decrease. + : After entering menu, it’s function is to up/right/increase.

  • Page 11: Function Settings

    PD1161 3.0 Function Settings 3.1 Device Connection Prompt 1. No Device Detected: The computer does not recognize the tablet. 2. Device connected: The computer has recognized the pen display. www.gaomon.net...

  • Page 12: Working Area Setting

    PD1161 3.2 Working Area Setting 3.2.1 Using Multiple Monitors The location of cursor depends on the screen mode you chose when connected the pen display to an external display (such as laptop or all-in-one PC), for instance: In Duplicate Mode, the pen display and the external display will show the same picture, and the cursor will be displayed on each monitor simultaneously.
  • Page 13 PD1161 3.2.2 Working Area Setting Define the tablet area that will be mapped to the screen area. 1. Full Area: the entire active area of the tablet. This is the default setting. 2. Custom Area: Drag the corners of the foreground graphic to select the screen area.
  • Page 14 PD1161 3.2.3 Rotate Working Area By changing the direction of the pen display to provide more choices for users. Four directions are available. 3.2.4 Shortcuts Keys Function Setting Default Setting：Place the cursor on the shortcut key or click the express key to find the default values.
  • Page 15 PD1161 www.gaomon.net...

  • Page 16: Pen Buttons Function Setting

    PD1161 3.3 Pen Buttons Function Setting Customized Setting: Selec t the function to be achieved on the pop-up dialog box, and it will be saved automatically. www.gaomon.net...

  • Page 17: Pressure Sensitivity Setting

    PD1161 3.4 Pressure Sensitivity Setting The pressure sensitivity will be changed by dragging the points of the pressure curve. Drag the points to the upper left for higher sensitivity. Drag the points to the lower right for lower sensitivity. www.gaomon.net...

  • Page 18: Pen Pressure Testing

    PD1161 3.5 Pen Pressure Testing You can gradually apply pressure to the stylus on the screen to test the pressure level. www.gaomon.net...

  • Page 19: Calibration

    PD1161 3.6 Calibration Screen Calibration: Click the red cross on the screen to complete calibration. Factory Reset: Click ‘Factory Reset’ to reset the pen display. Cancel Calibration: Click ‘Cancel Calibration’ or press ‘ESC’ to stop the calibration. www.gaomon.net...

  • Page 20: Enable The Windows Ink Feature

    PD1161 3.7 Enable the Windows Ink Feature The function is for software that supports Windows Ink, such as Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 and so on. www.gaomon.net...

  • Page 21: Mouse Mode (Only For Specific Models)

    PD1161 3.8 Mouse Mode (Only for specific models) As shown below, check the checkbox in front of the mouse mode to open the mouse mode. Under mouse mode, when you move the pen, the cursor moves following the relative coordinate principle, similar to moving the cursor with the mouse.

  • Page 22: Customize Press Keys And Pressure Curve

    PD1161 3.9 Customize Press Keys and Pressure Curve You can customize the function of press keys and pressure curve for different program. Select a program, customize the function of press keys, and adjust the pressure curve, the settings will be automatically saved.

  • Page 23: Data Export And Import

    PD1161 3.10 Data Export and Import The driver supports exporting and importing your custom configuration data of the product, which is convenient for you to use different software and avoid the trouble of repeated settings. www.gaomon.net...

  • Page 24: Specifications

    PD1161 4. Specifications Model PD1161 Panel Size 11.6inch Resolution 1920 x 1080(16:9) LCD Type Active Area 256.3 x 144.2mm Contrast Ratio 1000:1 Screen Brightness 220cd/m Response Time 25ms 89°/89°(H)/89°/89°(V) Viewing Angle (Typ.)(CR ＞ 10) Gamut 72% Ntsc Display Color 16.7M...

  • Page 25: Trouble Shooting

    Mac OS: System Preference---Displays--- Arrangement--- Check "Mirror Displays" 3. If you decide to use in Extended mode. Make sure to choose pen display as Work Area in GAOMON Driver. It is usually ''Display 2''. Images are blurred Please set the display resolution with 1920 x 1080.

  • Page 26: Possible Breakdowns Related To Functions

    10 mm There is a deviation between the Try calibration tip and the cursor GAOMON driver indicates ''device connected'', but the pen doesn’t respond in Mac OS 10.14 or above versions. Find answer here: https://www.gaomon.net/question/macos_mojave_catalina_solution.html...

  • Page 27: Contact Us For After-Sales Service

    PD1161 6.0 Contact Us for After-sales Service GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 28: 注意事項

    PD1161 注意事項 1. ご使用前に本書をよくお読みになり、大切に保管してください。 2. ペンディスプレイをきれいにする前に電源コードを抜き、湿らせた柔らかい布で拭い て下さい。洗剤の種類を使用しないで下さい。 3. 本製品を水などの液体にさらさないでください。ペンディスプレイ、デジタルペン、 電源ケーブル、電源アダプターに液体をこぼさないように注意してください。 4. 不安定な場所や高さのある場所にペンディスプレイやデジタルペンを置かないでくだ さい。 5. 危険を避けるために子供の手の届く場所にタブレットを置かないで下さい。 6. ディスプレイやデジタルペンを磁場の近くに置かないでください。 7. ディスプレイには銘板に記載されている電源のみ使用できます。使用している電源に ついて不明な点がある場合は、お使いのディスプレイの販売店にご相談ください。 8. ディスプレイを保護するために、使用していないときは電源を切ってください。停電 の際や長い間使用しない場合は、ソケットからのディスプレイのプラグを抜いて下さい。 9. ソケットに負荷をかけすぎたり、電源線を長くしたりすると感電の恐れがあります。 10. 異物が溝を通ってモニター内部に入らないことを確認し、ショートや火災を防ぐた めにディスプレイ上に液体が飛散しないようにしてください。 11. ディスプレイが故障した場合は、本体ケースを開けてご自身で修理しないでくださ い。修理・メンテナンスが必要な場合は、サービス窓口に依頼してください。 12. 以下のような場合は、電源アダプターを抜いてください。完全修理・メンテナンス のサービスが必要な場合があります。 A. 電源線やプラグが破損しているか、摩耗している B. ディスプレイの内側に液体が飛び散っている C. ディスプレイが落下したか、液晶が壊れている...
  • Page 29 PD1161 目次 ........................28 注意事項 1. 製品概要 ........................30 ............................1.1 製品紹介 ..........................1.2 製品と付属品 ........................1.3 ディスプレイ接続 ......................1.4 ドライバのインストール ..........................1.5 ペン先の交換 2. OSD 設定 ........................36 3. 機能設定 ........................37 ......................3.1 デバイス接続プロンプト ..........................3.2 作業領域設定 ........................

  • Page 30: 製品概要

    PD1161 1. 製品概要 1.1 製品紹介 この度は GAOMON PD1161 ペンディスプレイをお買い上げいただきありがとうございます。これは あなたの絵画や創作の作業効率を大幅に向上させ、楽しく使える新世代のプロのバッテリーフリー のペンディスプレイです。ペンで紙に書くのと同じように、異なる線や色を描写して、自由に絵を 描いたり、書いたりすることができ、これまでにない驚きの体験を味わえます。 液晶ペンタブレットをよりよく理解してお使いいただくために、この取扱説明書をよくお読みくだ さい。取扱説明書は、特に断りのない限り Windows の場合のみ記載しておりますが、Windows と Macintosh の両方に適用されます。 1.2 製品と付属品 1.2.1 ペンディスプレイ ショート LED インジ 表示エリア カットキー ケーター OSD ボタン 銘板 USB-C ミニ HDMI www.gaomon.net...
  • Page 31 PD1161 1.2.2 デジタルペン 電池不要のデジタルペンで、8192 レベルの筆圧感応度を誇ります。 上ボタン：マウスの右ボタンの機能（デフォルト） 下ボタン 消しゴム機能 ( デフォルト ) ペン先：マウスの左ボタンの機能 1.2.3 3-in-2 接続ケーブル ① ② ③ ④ ⑤ ①ミニ HDMI ② USB-C ③ USB-A ④ HDMI ⑤電源 www.gaomon.net...
  • Page 32 PD1161 1.2.4 電源アダプタ 国や地域に応じて適切なプラグを選択し、電源アダプターに組み付けてください（国や地域によ って付属のプラグが異なります）。 イギリス規格 EU 規格 アメリカ規格 オーストラリア規格 組み立て 分解 www.gaomon.net...

  • Page 33: ディスプレイ接続

    PD1161 1.2.5 付属品 Quick Start Guide 予備のペン先 クイックスタート ペン AP50 ペンホルダー ガイド ( ペンホルダー内 ) 統合配線 電源アダプタ 1.3 ディスプレイ接続 1. パソコンとディスプレイを内蔵ケーブルで接続します。 2. 電源アダプタをケーブルの電源コネクタに差し込み、プラグが外れないように 90°回転させ、 電源アダプタを電源に接続します。 3. コンピュータの電源を入れ、ディスプレイのスイッチをオンにすると、LED インジケータが現 在の状態を表示します：緑は正常に動作することを意味し、赤は信号がないことを意味します。 USB ケーブル USB-C HDMI ケーブル 電源ケーブル ミニ HDMI 電源アダプタ www.gaomon.net...

  • Page 34: ドライバのインストール

    PD1161 1.4 ドライバのインストール 1.4.1 対応 OS Windows 7 以降、macOS 10.12 以降 1.4.2 ドライバのインストール方法 ドライバは弊社ホームページからダウンロードしてください： www.gaomon.net/download インストールを終えた後、ドライバが正常にインストールされたことを意味するシステムトレイ 領域にグレーのドライバ のアイコンを見つけることができます。タブレットをコンピュータ に接続するときアイコンの色はオレンジ に変更され、 ドライバがすでにタブレットを認識し、 使用開始できることを意味します。 注意： 1. インストールする前に、本製品の旧ドライバを含む類似製品の他のドライバをアンインストー ルする必要があります。 2. ミスを避けるため、インストールする前にすべてのグラフィックソフトウェアとアンチウイル スソフトウェアを閉じてください。 www.gaomon.net...

  • Page 35: ペン先の交換

    PD1161 1.5 ペン先の交換 1. ペン先を長い間使用して磨耗したら、新しいペン先を交換する必要があります。 2. ペンホルダーのネジを外し、新しいペン先を取り出します。 3. 古いペン先をペンホルダーの底の穴に差し込み、ペンを傾けてペン先を引き出します。 4. 新しいペン先をスタイラスに差し込み、ペン先が止まるまで押します。 www.gaomon.net...

  • Page 36: Osd 設定

    PD1161 2.0 OSD 設定 AUTO — MENU POWER AUTO : メニューに入る前の機能は、自動調整です。メニューに入った後の機能は、前のメニュー に戻ります。 - : メニューに入った後の機能は、下 / 左 / 下げる　です。 + : メニューに入った後の機能は、上 / 右 / 上げる　です。 MENU : メニューを呼び出し、メニューに入った後はその機能を確認します。 POWER : ディスプレイの電源オン / オフを行います。 備考：OSD メニューを通じて、画面の明るさ、コントラスト、色、および他のパラメータを調整 することができます。 www.gaomon.net...

  • Page 37: 機能設定

    PD1161 3.0 機能設定 3.1 デバイス接続のプロンプト 1. デバイスが検出されません：コンピュータがペンディスプレイを認識してません。 2. 接続済み：コンピュータがペンディスプレイを認識しました。 www.gaomon.net...

  • Page 38: 作業領域設定

    PD1161 3.2 作業領域設定 3.2.1 複数のモニターを使用する カーソルの位置は、ペンディスプレイを外部ディスプレイ（ノートパソコンやオールインワン PC など）に接続したときに選択した画面モードによって異なります。 複製モードでは、ペンディスプレイと外部ディスプレイに同じ画像が表示され、それぞれのモニ ターに同時にカーソルが表示されます。 拡張モードでは、カーソルの位置を決めるためにドライバインターフェース上のモニタを選択す る必要があります。 カーソルの位置が決まったら、ドライバインターフェース上で作業領域をマッピングすることが できます。 www.gaomon.net...
  • Page 39 PD1161 3.2.2 作業エリアの設定 画面領域にマッピングされるタブレット領域を定義します。 1. フルエリア：タブレットのアクティブエリア全体。これはデフォルト設定です。 2. カスタムエリア： フォアグラウンドグラフィックの角をドラッグして画面領域を選択します。 www.gaomon.net...
  • Page 40 PD1161 3.2.3 作業領域の回転 ペンディスプレイの方向を変更して、ユーザーにより多くの選択肢を提供します。 4 つの回転方 向が利用可能です。 ショートカットキー 機能の設定 3.2.4 初期設定：ショートカットキーにカーソルを合わせるか、ショートカットキーをクリックすると 初期値が表示されます。 カスタマイズ設定：ポップアップダイアログボックスで実現したい機能を選択すると、自動で保 存されます。 エクスプレスキーの有効 / 無効設定：「有効エクスプレスキー」のチェックを入れ / 外します。 www.gaomon.net...
  • Page 41 PD1161 www.gaomon.net...

  • Page 42: ペンボタン機能設定

    PD1161 3.3 ペンボタン機能の設定 カスタマイズ設定：ポップアップダイアログボックスで実現したい機能を選択すると、自動で保 存されます。 www.gaomon.net...

  • Page 43: 筆圧感度設定

    PD1161 3.4 筆圧感度の設定 筆圧の感度は、圧力曲線のポイントをドラッグすることで変更されます。 ポイントを左上にドラッグすると感度が上がります。 ポイントを右下にドラッグすると感度が下がります。 www.gaomon.net...

  • Page 44: ペン筆圧テスト

    PD1161 3.5 ペン筆圧テスト 画面上のペンに徐々に圧力をかけて、圧力レベルをテストすることができます。 www.gaomon.net...

  • Page 45: キャリブレーション

    PD1161 3.6 キャリブレーション 画面のキャリブレーション：画面上の赤い十字をクリックしてキャリブレーションを完了します。 工場出荷時の状態に戻す：「デフォルトに戻す」をクリックすると、ペンディスプレイがリセッ トされます。 キャリブレーションをキャンセル：「キャリブレーション終了」をクリックするか、「ESC」を 押してキャリブレーションを停止します。 www.gaomon.net...

  • Page 46: Windows インク機能を有効にする

    PD1161 3.7 Windows インク機能を有効にする Microsoft Office、Windows Journal、Adobe Photoshop CC、SketchBook 6 など、Windows Ink に対応したソフトウェア向けの機能です。 www.gaomon.net...

  • Page 47: マウスモード ( 特定の機種のみ )

    PD1161 3.8 マウスモード ( 特定の機種のみ ) 下図のように、マウスモードの前にあるチェックボックスにチェックを入れると、マウス モードが開きます。マウスモードでは、ペンを動かすと、マウスでカーソルを動かすのと 同じように、相対座標の原理に従ってカーソルが移動します。つまり、作業領域の端にペ ンを移動させなくても、画面の端でアイコンをクリックしたり、オプションを選択したり することができます。 www.gaomon.net...

  • Page 48: ショートカットキーと圧力曲線のカスタマイズ

    PD1161 3.9 ショートカットキーと圧力曲線のカスタマイズ さまざまなプログラムに合わせて、ペンディスプレイのショートカットキーと圧力曲線の機能を カスタマイズすることができます。プログラムを選択し、ショートカットキーの機能をカスタマ イズし、圧力曲線を調整すると、設定は自動的に保存されます。 www.gaomon.net...

  • Page 49: データのエクスポートとインポート

    PD1161 3.10 データのエクスポートとインポート ドライバは製品のカスタム設定データのエクスポートやインポートに対応しているため、ソフト を使い分ける際に便利で、設定を繰り返す手間を省くことができます。 www.gaomon.net...
  • Page 50 PD1161 4. 仕様 モデル PD1161 パネルサイズ 11.6 インチ 解像度 1920 x 1080(16:9) LCD タイプ アクティブエリア 256.3 x 144.2mm コントラスト比 1000:1 スクリーン 明るさ 220cd/m レスポンスタイム 25ms 89° /89° (H)/89° /89° (V) 視野角 (Typ.)(CR ＞ 10) ガモット 72% Ntsc ディスプレイカラー 16.7M タッチ技術...

  • Page 51: トラブルシューティング

    ータが点灯しない 2. 別の電源ソケットを試してみてください。 1. 拡張モードになっているためです。通常の状態です。 2. 拡張モードに慣れていない方は、複製 / ミラーモードでのご利用をお勧めします。 Windows OS の場合。Windows+p のキーボードの組み合わせを押してから、複製を 選択します。 パソコンモニターの壁紙とタス クバーしか表示されない Mac OS の場合：システム環境設定＞内蔵ディスプレイ＞配置＞「ディスプレイをミ ラーリング」にチェックを入れる 3. 拡張モードで使用する場合。GAOMON ドライバで作業領域として液タブ画面を選 択してください。通常は ''Display 2'' です。 画像がぼやけている 表示解像度を 1920 × 1080 で設定してください。 色が欠けている 信号線のピンが曲がったり折れたりしていないか確認してください。 色収差がある 地域によって色温度が異なるため、微小な色収差は正常な現象です。 画像のジッターやリップル画像 近くに電子干渉をもたらす電気機器があると思われます。 が表示される...

  • Page 52: 機能に関連して考えられる故障

    異常現象 考えられる解決策 1. アートプログラムのみでペンが動かない場合：ドライバをアンインストールして再 インストールしてください。Windows OS をお使いの場合は、ドライバをインストー ルする際に「管理者として実行」してください。 ペンが反応せず、グラフィック ソフトに筆圧がかからない 2. ペンがどこでも使えない場合：USB ケーブルを再挿入してみて下さい。コンピュー タの別の USB ポートを試すか、別のコンピュータを試して下さい。 カーソルの動きに異常がある USB ケーブルを再挿入するか、パソコンを再起動してみてください。 サイドボタンを押すときは、ペン先がガラス面に触れていないことを確認し、ペン先 ペンのサイドボタンが効かない と表面の距離が 10mm 以内であることを確認してください。 先端とカーソルの間にズレがあ キャリブレーションを試してください。 る GAOMON ドライバでは接続済みと表示されますが、Mac OS 10.14 以上のバージョンではペンが反 応しません。 詳細はこちら： https://www.gaomon.net/question/macos_mojave_catalina_solution.html 注意： 詳しくはメールでお問い合わせください：service@gaomon.net またはこちらを参照してください： https://blog.gaomon.net/faq-list/ www.gaomon.net...

  • Page 53: アフターサービスに関するお問い合わせ

    PD1161 6. アフターサービスに関するお問い合わせ GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...
  • Page 54 PD1161 주의 사항 1. 본 사용 설명서를 주의 깊게 읽고 나중에 참조할 수 있도록 잘 보관하길 바랍니다 . 2. 펜 디스플레이를 세척 전 전원 코드를 뽑고 부드럽고 축축한 천으로 닦길 바랍니다 . 세 제를사용하지 마십시오 . 3. 제품을 물 또는 기타 액체에 노출을 하지 않길 바랍니다 . 펜 디스플레이 , 디지털 펜 , 전...
  • Page 55 PD1161 목차 ........................54 주의 1. 제품 개요 ......................56 ........................1.1 제품 소개 ......................1.2 제품 및 악세서리 ........................1.3 연결 표시 ......................1.4 드라이버 설치 1.5 펜촉 교체 ........................2. OSD 설정 ....................... 62 3. 기능 설정 ....................... 63 ....................

  • Page 56: 제품 개요

    1. 제품 개요 1.1 제품 소개 GAOMON PD1161 펜 디스플레이를 구매해 주셔서 감사합니다 . 이는 배터리가 없는 전문적펜 디스 플레이의 신세대이며 당신의 업무 효율 및 생성을 크게 상향하고 재밌게 만들 것입니다 . 실제펜이 종 이 위에 사용 되듯 자유롭게 그립을 그리고 글을 쓸 수 있으며 여러 선과 색을 묘사 가능합니다 .
  • Page 57 PD1161 1.2.2 디지털 펜 디지털 펜은 배터리를 사용하지 않으며 무려 8192 개의 압력 민감도 레벨을 사용합니다 . 상위 버튼 : 우클릭 기능 ( 기본 설정 ) 하위 버튼 : 지우개 기증 ( 기본 설정 ) 펜촉 : 좌클릭 기능 1.2.3 3-in-2 연결 케이블...
  • Page 58 PD1161 1.2.4 전원 어댑터 당신의 나라 또는 지역에 따라 알맞은 플러그를 선택해 전원 어댑터에 연결 후 사용 바랍니다 ( 제 품과 함께 제공 되는 플러그는 나라 및 지역에 따라 다릅니다 ). 영국 기준 유럽 기준 미국 기준 호주 기준 조립...

  • Page 59: 연결 표시

    PD1161 1.2.5 악세서리 Quick Start Guide ( 거치대 속 ) 펜 거치대 퀵 스타트 가이드 펜 AP50 여분의 촉 3 in 2 케이블 파워 어댑터 1.3 연결 표시 1. PC 와 디스플레이를 통합 케이블로 연결합니다 . 2. 전원 어댑터를 케이블 전원 커넥터에 꽂고 90° 돌려 플러그가 떨어지지 않도록 하고 전원 어...

  • Page 60: 드라이버 설치

    PD1161 1.4 드라이버 설치 1.4.1 OS 지원 윈도우 7 또는 최신 버전 , macOS 10.12 또는 최신 버전 , Android 6.0 또는 최신 버전 1.4.2 드라이버 설치 당사의 웹사이트 www.gaomon.net/download 에서 드라이버 다운로드 바랍니 . 설치가 끝난 후 시스템 상자 구역에 드라이버 회색 아이콘...

  • Page 61: 펜촉 교체

    PD1161 1.5 펜촉 교체 1. 긴 시간 사용 후 펜촉이 닳을 것입니다 . 새로운 펜촉으로 교체해야 합니다 . 2. 펜 홀더를 돌려서 열어 새로운 펜촉을 꺼냅니다 . 3. 닳은 펜촉을 펜 홀더 밑의 구멍에 넣어 펜을 틀어 펜촉을 빼내길 바랍니다 .

  • Page 62: Osd 설정

    PD1161 2.0 OSD 설정 자동 — 메뉴 전원 자동 : 메뉴에 들어가기 전에 자동 조정 기능이 있습니다 . 메뉴에 들어가면 기능이 이전 메뉴로 돌 아갑니다 . - : 메뉴 입력 후 기능은 하향 / 좌하 이동 / 감소됩니다 . + : 입력 후 , 기능은 상향 / 우상 / 상승합니다 .

  • Page 63: 기능 설정

    PD1161 3.0 기능 설정 3.1 기기 연결 프롬트 1. 기기가 인식되지 않음 : 컴퓨터는 태블릿을 인식하지 않습니다 . 2. 기기 연결됨 : 컴퓨터가 펜 디스플레이를 인식했습니다 . www.gaomon.net...

  • Page 64: 작업 공간 설정

    PD1161 3.2 작업 공간 설정 3.2.1 여러 모니터 사용 커서의 위치는 펜 디스플레이를 ( 노트북 또는 PC 등 ) 외부 디스플레이에 연결 했을 때 선택한 화 면 모드에 따릅니다 . 예를 들어 : 복제 모드에서는 펜 디스플레이와 외부 디스플레이는 같은 그림을 보여주며 커서가 각 모니터 동...
  • Page 65 PD1161 3.2.2 작업 공간 설정 화면 공간에 매핑 될 태블릿 구역을 정의하길 바랍니다 . 1. 전체 구역 : 태블릿의 전체 구역 . 이것이 기본 설정입니다 . 2. 지정 구역 : 전경 그래픽의 구석을 드래그해 화면 구역 선택 . www.gaomon.net...
  • Page 66 PD1161 3.2.3 작업 공간 회전하기 펜 디스플레이의 방향을 바꿀 수 있습니다 . 총 4 개의 방향 설정이 가능합니다 . 단축키 기능 설정 3.2.4 기본 설정 : 커서를 단축키 위에 올리거나 또는 버튼을 눌러 기본값을 찾길 바랍니다 . 커스텀 설정 : 팝업 대화창에 설정하고 싶은 기능을 선택하면 자동으로 저장이 됩니다 .
  • Page 67 PD1161 www.gaomon.net...

  • Page 68: 펜 버튼 기능 설정

    PD1161 3.3 펜 버튼 기능 설정 커스텀 설정 : 팝업 대화창에 설정하고 싶은 기능을 선택하면 자동으로 저장이 됩니다 . www.gaomon.net...

  • Page 69: 압력 민감도 설정

    PD1161 3.4 압력 민감도 설정 압력 감도는 압력 커브를 드래그해 변경 가능합니다 . 커브를 좌측 상단으로 드래그해 감도를 높일 수 있습니다 . 커브를 우측 하단으로 드래그해 감도를 줄일 수 있습니다 . www.gaomon.net...

  • Page 70: 펜 압력 테스트

    PD1161 3.5 펜 압력 테스트 스타일러스를 화면에 점점 압력을 가하여 압력 레벨을 테스트 가능합니다 . www.gaomon.net...

  • Page 71: 구경 측정

    PD1161 3.6 구경 측정 화면 보정 : 화면에 있는 빨간 십자를 눌러 보정을 완료 바랍니다 . 공장 초기화 : ‘공장 초기화’를 눌러 펜 디스플레이를 초기화 가능합니다 . 보정 취소 : ‘보정 취소’ 또는 ‘ESC’를 눌러 구경 측정을 중단할 수 있습니다 .

  • Page 72: 윈도우 잉크 기능 활성화

    PD1161 3.7 윈도우 잉크 기능 활성화 본 기능은 마이크로소프트 오피스 , 윈도우 저널 , 아도비 포토샵 CC, 스케치북 6 등 윈도우 잉크 를 지원하는 소프트웨어를 위한 기능입니다 . www.gaomon.net...

  • Page 73: 마우스 모드 ( 특정 모델만 해당 )

    PD1161 3.8 마우스 모드 ( 특정 모델만 지원 ) 아래 표시된 것과 같이 , 마우스 모드 앞의 상자를 선택해 마우스 모드를 열 수 있습니다 . 마우스 모드에는 펜을 움직일 때 커서가 관련 좌표에 따라 움직이며 이는 마우스로 커서를 움직이는 것과...

  • Page 74: 프레스 키 및 압력 커스 설정

    PD1161 3.9 프레스 키 및 압력 커스 설정 프레스 키 및 압력 커브를 프로그램 별로 설정 가능합니다 . 프로그램을 선택해 프레스 키의 기능 을 설정하고 압력 커브를 조정 가능합니다 . 설정은 자동으로 저장됩니다 . www.gaomon.net...

  • Page 75: 데이터 내보내기 및 불러오기

    PD1161 3.10 데이터 내보내기 및 불러오기 드라이버는 제품에 당신의 개인 설정 데이터를 내보내기 및 불러오기를 지원합니다 . 이는 당신이 다른 소프트웨어를 사용할 때마다 반복되는 재설정의 불편함을 없애줍니다 . www.gaomon.net...
  • Page 76 PD1161 4. 사양 Model PD1161 판 크기 11.6 인치 해상도 1920 x 1080(16:9) LCD 종류 활성 공간 256.3 x 144.2mm 대비율 1000:1 화면 밝기 220cd/m 반응 시간 25ms 89° /89° (H)/89° /89° (V) 뷰잉 각도 (Typ.)(CR ＞ 10) 색영역 72% Ntsc 디스플레이...

  • Page 77: 문제해결

    PD1161 5. 문제 해결 5.1 디스플레이와 관련된 가능한 분류 이상 현상 가능한 해결책 * 전원이 켜져 있는지 확인 전원 표시등이 빛이 비치지 않음 * 소켓 및 전원 케이블 점검 1. 3-in-2 케이블이 제대로 연결되어 있는지 확인합니다 . 2. 데스크톱을 사용하는 경우 HDMI 포트가 타워의 그래픽 카드에 꽂혀 있지만 마더보...

  • Page 78: 기능 관련 가능한 분류

    10mm 이내인지 확인하십시오 . 팁과 커서 사이에 편차가 있습니 보정 시도 다 . GAOMON 드라이버는 " 장치 연결됨 " 을 표시하지만 Mac OS 10.14 이상 버전에서는 펜이 응답하 지 않습니다 . 여 기 에 서 해 답 을 찾 으 세 요: https://www.gaomon.net/question/macos_mojave_catalina_ solution.html...

  • Page 79: 판매 후 서비스를 위한 연락 방법

    PD1161 6. 판매 후 서비스를 위한 연락 방법 GAOMON TECHNOLOGY CORPORATION ( 가오몬 기술 회사 ) www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 80: Vorsichtsmaßnahmen

    PD1161 Vorsichtsmaßnahmen 1. Bitte lesen Sie dieses Handbuch vor dem Gebrauch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen gut auf. 2. Bevor Sie das Stift-Display reinigen, ziehen Sie bitte das Netzkabel ab und wischen Sie es mit einem weichen, feuchten Tuch ab.
  • Page 81 PD1161 Inhalt ....................80 Vorsichtsmaßnahmen ......................82 1.Produktübersicht ....................... 1.1 Produkteinführung ......................1.2 Produkt und Zubehör ..................... 1.3 Verbindung des Displays ......................... 1.4 Treiberinstallation ..................... 1.5 Austausch der Stiftspitze 2. OSD Einstellungen ....................... 88 3. Funktionseinstellungen ....................89 ..................3.1 Aufforderung zur Geräteverbindung ...................

  • Page 82: Produktübersicht

    1. Produktübersicht 1.1 Produkteinführung Vielen Dank für den Kauf des GAOMON PD1161 Stift-Displays. Dies ist eine neue Generation professioneller, batterieloser Stift-Displays, die Ihre Arbeitseffizienz beim Malen und Gestalten erheblich verbessern können und voller Spaß sind. Sie können frei malen und schreiben, verschiedene Linien und Farben darstellen, so wie der Stift auf dem Papier schreibt, was Ihnen ein echtes Schockerlebnis bringt.
  • Page 83 PD1161 1.2.2 Digitaler Stift Der digitale Stift ist batterielos und verfügt über 8192 Stufen der Druckempfindlichkeit. Obere Taste: Rechte Maustastenfunktion (Standard) Untere Taste: Radiergummifunktion(Standard) Stiftspitze: Linke Maustastenfunktion 1.2.3 3-in-2 Verbindungskabel ① ② ③ ④ ⑤ ① Mini HDMI ② USB-C ③...
  • Page 84 PD1161 1.2.4 Netzadapter Bitte wählen Sie den für Ihr Land oder Ihre Region passenden Stecker aus und verbinden Sie ihn mit dem Netzadapter (der mitgelieferte Stecker ist je nach Land und Region unterschiedlich). UK Standard EU Standard US Standard AU Standard...

  • Page 85: Verbindung Des Displays

    PD1161 1.2.5 Zubehör Quick Start Guide Ersatzspitzen (im AP50 Stift Schnellstart- Stifthalter Stifthalter) Anleitung Stromkabel Integriertes Kabel 1.3 Verbindung des Displays 1. Verbinden Sie Ihren PC und das Display mit dem integrierten Kabel. 2. Stecken Sie das Netzteil in den Stromanschluss des Kabels und drehen Sie es um 90°, um sicherzustellen, dass sich der Stecker nicht trennt, und schließen Sie das Netzteil an die Stromquelle...

  • Page 86: Treiberinstallation

    PD1161 1.4 reiberinstallation 1.4.1 Betriebssystem-Unterstützung Windows 7 oder höher macOS 10.12 oder höher. 1.4.2 Treiber installieren Bitte laden Sie den Treiber von unserer Website herunter: www.gaomon.net/download Nach Abschluss der Installation finden Sie das graue Treibersymbol im System-Tray-Bereich, was bedeutet, dass der Treiber erfolgreich installiert wurde; wenn Sie das Tablett an den Computer anschließen, ändert sich das Symbol auf orange...

  • Page 87: Austausch Der Stiftspitze

    PD1161 1.5 Austausch der Stiftspitze 1. Die Spitze nutzt sich nach längerem Gebrauch ab, dann müssen Sie eine neue Spitze ersetzen. 2. Schrauben Sie den Stifthalter ab und nehmen Sie eine neue Spitze heraus. 3. Stecken Sie die alte Spitze in das Loch am Boden des Stifthalters und kippen Sie den Stift, um die Spitze herauszuziehen.

  • Page 88: Osd Einstellungen

    PD1161 2.0 OSD Einstellungen AUTO — MENÜ EIN/AUS AUTO : Vor dem Aufrufen des Menüs ist die Funktion die automatische Einstellung. Nach dem Aufrufen des Menüs kehrt diese Funktion zum vorherigen Menü zurück. - : Nach dem Aufrufen des Menüs ist die Funktion nach unten/links/unten.

  • Page 89: Funktionseinstellungen

    PD1161 3.0 Funktionseinstellungen 3.1 Aufforderung zur Geräteverbindung 1. Kein Gerät erkannt: Der Computer erkennt das Tablett nicht. 2. Gerät Verbinden: Der Computer hat das Stift-Display erkannt. www.gaomon.net...

  • Page 90: Einstellung Des Arbeitsbereichs

    PD1161 3.2 Einstellung des Arbeitsbereichs 3.2.1 Verwendung mehrerer Monitore Die Position des Cursors hängt von dem Bildschirmmodus ab, den Sie gewählt haben, wenn Sie das Stift-Display z. B. an ein externes Display (z. B. Laptop oder All-in-One-PC) angeschlossen haben: Im Doppelt Modus zeigen das Stift-Display und das externe Display das gleiche Bild, und der Cursor wird auf beiden Monitoren gleichzeitig angezeigt.
  • Page 91 PD1161 3.2.2 Einstellung des Arbeitsbereichs Definieren Sie den Tablettbereich, der dem Bildschirmbereich zugeordnet werden soll. 1. Voller Bereich: der gesamte aktive Bereich des Tabletts. Dies ist die Standardeinstellung. 2. Benutzerdefinierter Bereich: Ziehen Sie die Ecken der Vordergrundgrafik, um den Bildschirmbereich auszuwählen.
  • Page 92 PD1161 3.2.3 Drehen des Arbeitsbereichs Indem Sie die Richtung des Stift-Displays ändern, bietet er dem Benutzer mehr Auswahlmöglichkeiten. Es stehen vier Richtungen zur Verfügung. 3.2.3 Funktionseinstellung Tastenkombinationen Standardeinstellung: Platzieren Sie den Cursor auf der Tastenkombination oder klicken Sie auf die Tastenkombinationen, um die Standardwerte zu finden.
  • Page 93 PD1161 www.gaomon.net...

  • Page 94: Stifttasten Funktioneinstellung

    PD1161 3.3 Stifttasten Funktionseinstellung Benutzerdefinierte Einstellung: Wählen Sie die zu erreichende Funktion im Pop-up-Dialogfeld aus und sie wird automatisch gespeichert. www.gaomon.net...

  • Page 95: Einstellung Der Druckestufen

    PD1161 3.4 Einstellung der Druckstufen Die Druckempfindlichkeit wird durch Ziehen der Punkte der Druckkurve geändert. Ziehen Sie die Punkte nach oben links für eine höhere Empfindlichkeit. Ziehen Sie die Punkte nach unten rechts für eine geringere Empfindlichkeit. www.gaomon.net...

  • Page 96: Stiftdruckprüfung

    PD1161 3.5 Stiftdruckprüfung Sie können allmählich Druck auf den Stift auf dem Bildschirm ausüben, um die Druckstufe zu testen. www.gaomon.net...

  • Page 97: Kalibrierung

    PD1161 3.6 Kalibrierung Bildschirmkalibrierung: Klicken Sie auf das rote Kreuz auf dem Bildschirm, um die Kalibrierung abzuschließen. Werksrückstellung: Klicken Sie auf ‘Standardeinstellung’, um das Stift-Display zurückzusetzen. Kalibrierung abbrechen: Klicken Sie auf ‘Kalibrierung abbrechen’ oder drücken Sie ‘ESC’, um die Kalibrierung zu beenden.

  • Page 98: Aktivieren Der Windows-Ink Funktion

    PD1161 3.7 Aktivieren der Windows-Ink Funktion Die Funktion gilt für Software, die Windows Ink unterstützt, wie Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 und so weiter. www.gaomon.net...

  • Page 99: Maus-Modus (Nur Für Bestimmte Modelle)

    PD1161 3.8 Maus-Modus (Nur für bestimmte Modelle) Markieren Sie, wie unten gezeigt, das Kontrollkästchen vor dem Maus-Modus, um den Maus-Modus zu öffnen. Wenn Sie im Maus-Modus den Stift bewegen, bewegt sich der Cursor nach dem relativen Koordinatenprinzip, ähnlich wie beim Bewegen des Cursors mit der Maus. Das bedeutet, dass Sie am Bildschirmrand auf Symbole klicken oder Optionen auswählen können, ohne den Stift an den Rand...

  • Page 100: Anpassen Von Drucktasten Und Druckkurve

    PD1161 3.9 Anpassen von Expressstasten und Druckkurve Sie können die Funktion der Tasten und die Druckkurve für verschiedene Programme anpassen. Wählen Sie ein Programm, passen Sie die Funktion der Drucktasten an und ändern Sie die Druckkurve; die Einstellungen werden automatisch gespeichert.

  • Page 101: Daten Exportieren Und Importieren

    PD1161 3.10 Daten exportieren und importieren Der Treiber unterstützt das Exportieren und Importieren Ihrer benutzerdefinierten Konfigurationsdaten des Produkts, was für Sie bequem ist, um verschiedene Software zu verwenden und die Mühe der wiederholten Einstellungen zu vermeiden. www.gaomon.net...

  • Page 102: Spezifikationen

    PD1161 4. Spezifikationen Modell PD1161 Bildschirmgröße 11.6Zoll Auflösung 1920 x 1080(16:9) LCD-Typ Aktive Fläche 256.3 x 144.2mm Kontrastverhältnis 1000:1 Bildschirm Helligkeit 220cd/m Reaktionszeit 25ms 89°/89°(H)/89°/89°(V) Blickwinkel (Typ.)(CR ＞ 10) Farbumfang 72% Ntsc Display-Farbe 16.7M Technologie Batterielos Elektromagnetische Resonanz Touch-Auflösung 5.080 lpi Druckstufe 8.192 Stufen...

  • Page 103: Fehlersuche Und -Behebung

    Taskleiste des Computermonitors Mac OS: Systemeinstellung---Anzeigen---Anordnung--- “Spiegel Anzeige”prüfen 3. Wenn Sie sich für die Verwendung im erweiterten Modus entscheiden. Stellen Sie sicher, dass Sie das Stift-Display als Arbeitsbereich im GAOMON-Treiber auswählen. Normalerweise ist es “Display 2”. Bilder sind unscharf Stellen Sie die Bildschirmauflösung mit 1.920 x 1.080 ein.

  • Page 104: Mögliche Störungen Im Zusammenhang Mit Funktionen

    10 mm liegt. Es gibt eine Abweichung zwischen Versuchen Sie die Kalibrierung der Spitze und dem Cursor GAOMON-Treiber zeigt “Gerät angeschlossen” an, aber der Stift reagiert nicht in Mac OS 10.14 oder höheren Versionen. Hier finden Sie die Antwort: https://www.gaomon.net/question/macos_mojave_catalina_solution.html Hinweis: Für weitere Informationen kontaktieren Sie uns bitte mit unserer E-Mail:...

  • Page 105: Kontaktieren Sie Uns Für Kundendienst

    PD1161 6.0 Kontaktieren Sie uns für Kundendienst GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 106: Précautions

    PD1161 Précautions 1. Lisez attentivement ce manuel avant utilisation et conserver le pour toute référence ultérieure. 2. Avant de nettoyer la tablette graphique avec écran, veuillez débrancher le cordon d'alimentation et l'essuyer avec un chiffon doux et humide, n'utilisez aucun type de détergent.
  • Page 107 PD1161 Content ......................106 Précautions 1.Vue d'ensemble du produit ..................108 ..................... 1.1 Introduction au produit ....................1.2 Produits et accessoires ....................1.3 Connexions d'Affichage ......................1.4 Installation du pilote ................. 1.5 Remplacement de la pointe du stylo 2. Réglages OSD ......................114 3.

  • Page 108: Aperçu Du Produit

    1. Aperçu du produit 1.1 Introduction du produit Merci d'avoir acheté la tablette graphique avec écran GAOMON PD1161 C'est une nouvelle génération de tablettes graphiques professionnelles sans pile, qui peut grandement améliorer l'efficacité de votre travail de peinture et de création, et vous apporter du plaisir. Vous pouvez peindre et écrire librement, en représentant différentes lignes et couleurs, tout comme le stylo écrit sur le...
  • Page 109 PD1161 1.2.2 Stylo numérique Le stylo numérique fonctionne sans pile et offre 8192 niveaux de sensibilité à la pression. Bouton supérieur : Fonction de la touche droite de la souris (par défaut) Bouton inférieur : Fonction de gomme (par défaut)
  • Page 110 PD1161 1.2.4 Adaptateur Veuillez sélectionner la prise qui convient en fonction de votre pays ou de votre région, et la connecter à l'adaptateur (la prise fournie avec le produit sera différente en fonction des pays et les régions). Norme britannique Norme européenne...

  • Page 111: Connexions D'affichage

    PD1161 1.2.5 Accessoires Quick Start Guide Pointe de rechange Stylo AP50 Porte-stylo Guide de (à l'intérieur du démarrage porte-stylo) rapide Adaptateur secteur Câble intégré 1.3 Connexions d'Affichage 1. Connectez votre PC et l'écran avec le câble intégré. 2. Branchez l'adaptateur secteur dans le connecteur d'alimentation du câble et tournez-le à 90 ° pour vous assurer que la fiche ne se détache pas et branchez l'adaptateur secteur à...

  • Page 112: Installation Du Pilote

    PD1161 1.4 Installation du pilote 1.4.1 Support OS Windows 7 ou plus récent macOS 10.12 ou plus récent. 1.4.2 Installation du pilote Veuillez télécharger le pilote sur notre site web: www.gaomon.net/download Lorsque l'installation sera terminée, vous trouverez l'icône grise du pilote dans la zone d'état système.

  • Page 113: Remplacement De La Pointe Du Stylo

    PD1161 1.5 Remplacement de la pointe 1. La pointe s'use après été utilisée longtemps, il faut alors la remplacer par une nouvelle. 2. Dévissez le porte-stylo et sortez une nouvelle pointe. 3. Insérez l'ancienne pointe dans le trou situé au bas du stylo et inclinez le stylo pour retirer la pointe.

  • Page 114: Réglages Osd

    PD1161 2.0 Réglages OSD AUTO — MENU POWER AUTO : Avant d'entrer dans le menu, sa fonction est de procéder au réglage automatique. Après être entré dans le menu, sa fonction est de revenir au menu précédent. - : Une fois dans le menu, sa fonction est de se déplacer vers le bas / gauche ou de diminuer.

  • Page 115: Réglages Des Fonctions

    PD1161 3.0 Réglages des fonctions 3.1 Invite de connexion de l'appareil 1. Aucun appareil détecte : l'ordinateur ne reconnaît pas la tablette. 2. Dispositif connecté : L'ordinateur a reconnu la tablette graphique. www.gaomon.net...

  • Page 116: Définition De La Zone De Travail

    PD1161 3.2 Réglage de la zone de travail 3.2.1 Utilisation de Plusieurs Moniteurs La position du curseur dépend du mode d'écran que vous avez défini lorsque vous avez connecté la tablette graphique avec écran à un écran externe (comme à un ordinateur portable ou un PC), par exemple : En mode miroir, la tablette graphique avec écran et l'écran externe afficheront la même image, et le...
  • Page 117 PD1161 3.2.2 Réglage de la Zone de Travail Définir la zone de tablette qui sera considérée comme étant la zone d'écran. 1. Zone Pleine: toute la zone active de la tablette. C'est le réglage par défaut. 2. Zone personnalisée : Faire glisser les coins au premier plan pour sélectionner la zone de l'écran.
  • Page 118 PD1161 3.2.3 Rotation de la zone de travail En changeant la direction de la tablette graphique pour offrir plus de choix aux utilisateurs. Quatre directions sont disponibles. Réglage des Fonctions des Touches de Raccourcis 3.2.4 Paramètre par défaut: Placez le curseur sur la touche de raccourci ou cliquez sur la touche sensitive pour définir les valeurs par défaut.
  • Page 119 PD1161 www.gaomon.net...

  • Page 120: Réglage De La Fonction Des Boutons Du Stylo

    PD1161 3.3 Réglage de la fonction des boutons du stylo Paramètre personnalisé : Sélectionnez la fonction à appliquer en utilisant la boîte de dialogue contextuelle, et elle sera sauvegardée automatiquement. www.gaomon.net...

  • Page 121: Réglage De La Sensibilité À La Pression

    PD1161 3.4 Réglage de la sensibilité à la pression La sensibilité à la pression sera modifiée en tirant les points de la courbe de pression. Tirez les points vers le haut à gauche pour une sensibilité plus élevée. Tirez les points vers le bas à droite pour une sensibilité plus faible.

  • Page 122: Test De Pression Du Stylo

    PD1161 3.5 Test de pression du stylo Vous pouvez appliquer une pression progressive sur le stylo à l'écran afin de tester le niveau de pression. www.gaomon.net...

  • Page 123: Calibration

    PD1161 3.6 Calibration Calibration de l'écran : Cliquez sur la croix rouge à l'écran pour terminer la calibration. Réinitialisation des paramètres usine : Cliquez sur "Réinitialisation usine" pour réinitialiser la tablette graphique avec écran. Annulez la calibration : Cliquez sur "Annuler la calibration" ou appuyez sur "ESC" pour arrêter la calibration.

  • Page 124: Activation De La Fonction Windows Ink

    PD1161 3.7 Activer la fonction Windows Ink Cette fonction est pour les logiciels qui prennent en charge Windows Ink, tels que Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6, etc. www.gaomon.net...

  • Page 125: Mode Souris(Uniquement Pour Certains Modèles)

    PD1161 3.8 Mode souris(uniquement pour certains modèles) Comme indiqué ci-dessous, cochez la case en face du mode souris pour activer le mode souris. En mode souris, lorsque vous déplacez le stylet, le curseur se déplace sen suivant les coordonnées relatives, de la même façon que vous déplacez le curseur en utilisant la souris.

  • Page 126: Personnalisation Des Touches De Pression Et De La Courbe De Pression

    PD1161 3.9 Personnalisation des touches et de la courbe de pression Vous pouvez personnaliser la fonction des touches et la courbe de pression pour différents programmes. Sélectionnez un programme, personnalisez la fonction des touches et ajustez la courbe de pression, les réglages seront automatiquement enregistrés.

  • Page 127: Exportation Et Importation De Données

    PD1161 3.10 Exportation et importation de données Le pilote prend en charge l’exportation et l’importation de vos données de configurations personnalisées du produit, ce qui vous permet d’utiliser différents logiciels et d’éviter ainsi les problèmes liés aux réglages répétés. www.gaomon.net...

  • Page 128: Spécifications

    PD1161 4. Spécifications Modèle PD1161 Taille du paneau 11,6 pouces Résolution 1920 x 1080(16:9) Type LCD Zone active 256,3 х 144,2 мм Ratio de contraste 1.000: 1 Écran Luminosité 220cd/m2 Temps de réponse 25ms 89°/89°(H) /89°/89°(V) Angle de vue (Typ.) (CR > 10)

  • Page 129: Dépannage

    3. Si vous décidez d'utiliser le mode étendu. Assurez-vous de choisir la tablette à stylo numérique comme zone de travail dans le pilote GAOMON. Il s'agit généralement de «Display 2». Les images sont floues Veuillez régler la résolution d'affichage en 1920 x 1080.

  • Page 130: Pannes Possibles Liées Aux Fonctions

    Il y a un décalage entre la pointe Essayez de calibrer et le curseur Le pilote GAOMON indique « dispositif connecté », mais le stylo ne répond pas sous Mac OS 10.14 ou versions supérieures. Trouvez la réponse ici : https://www.gaomon.net/question/macos_mojave_catalina_solution.html...

  • Page 131: Contactez Notre Service Après-Vente

    PD1161 6.0 Contactez notre service après-vente GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 132: Avvertenze

    PD1161 Precauzioni 1. Leggere attentamente questo manuale prima dell'uso e conservarlo per riferimento futuro. 2. Prima di pulire il display interattivo, scollegare il cavo di alimentazione e pulire con un panno morbido inumidito, non utilizzare alcun tipo di detergente. 3. Non esporre questo prodotto all'acqua o ad altri liquidi. Fare attenzione a non versare liquidi sul display interattivo, sulla penna digitale, sul cavo di alimentazione o sull'adattatore di alimentazione.
  • Page 133 PD1161 Contenuto ........................ 132 Avvertenze 1.Panoramica del prodotto ................... 134 ...................... 1.1Introduzione al prodotto ......................1.2 Prodotto e accessori ....................1.3 Collegamento del display ......................1.4 Installazione del driver .................. 1.5 Sostituzione della punta della penna 2. Impostazioni OSD ...................... 140 3.

  • Page 134: Panoramica Del Prodotto

    1. Panoramica del prodotto 1.1 Introduzione al prodotto Grazie per aver acquistato il display interattivo GAOMON PD1161. Questa è una nuova generazione di display interattivi professionali senza batteria, che può migliorare notevolmente la tua efficienza lavorativa creativa e di pittura, piena di divertimento. Puoi dipingere e scrivere liberamente, raffigurando linee e colori diversi, proprio come la penna scrive sulla carta, il che ti regala un’esperienza elettrizzante.
  • Page 135 PD1161 1.2.2 Penna digitale La penna digitale è senza batteria e supporta 8192 livelli di sensibilità alla pressione. Pulsante superiore:Funzione tasto destro del mouse (impostazione predefinita) Pulsante inferiore: funzione gomma (impostazione predefinita) Pennino: funzione tasto sinistro del mouse 1.2.3 Cavo di collegamento 3 in 2 ①...
  • Page 136 PD1161 1.2.4 Adattatore di alimentazione Selezionare la spina appropriata in base al paese o alla regione e montarla sull'adattatore di alimentazione (la spina fornita con il prodotto sarà diversa a seconda delle nazioni e delle zone geografiche). Standard del Regno...

  • Page 137: Collegamento Del Display

    PD1161 1.2.5 Accessori Quick Start Guide Pennini di ricambio Penna AP50 Portapenne Guida Rapida (all'interno del portapenne) Adattatore di Cavo integrato alimentazione 1.3 Collegamento del display 1. Collega il tuo PC e il display con il cavo integrato. 2. Collega l'alimentatore al connettore di alimentazione del cavo e ruotalo di 90 ° per assicurarti che la spina non si stacchi e collega l'alimentatore alla fonte di alimentazione.

  • Page 138: Installazione Del Driver

    PD1161 1.4 Installazione del driver 1.4.1 Supporto OS Windows 7 o successivo, macOS 10.12 o successivo. 1.4.2 Installa driver Scaricare il driver dal nostro sito Web: www.gaomon.net/download Dopo aver terminato l’installazione, si può trovare l’icona grigia del driver nell’area della barra delle applicazioni, questo significa che il driver è...

  • Page 139: Sostituzione Della Punta Della Penna

    PD1161 1.5 Sostituzione del pennino della penna 1. Il pennino si deteriorerà dopo un uso prolungato, quindi sarà necessario sostituirlo con un nuovo pennino. 2. Svitare il portapenne ed estrarre un nuovo pennino. 3. Inserire la vecchia punta della penna nel foro nella parte inferiore del portapenna e inclinare la penna per estrarre la punta.

  • Page 140: Impostazioni Osd

    PD1161 2.0 Impostazioni OSD AUTO — MENU POWER AUTO : Prima di entrare nel menu, la sua funzione è la regolazione automatica. Dopo essere entrato nel menu, la sua funzione torna al menu precedente. - : Dopo essere entrati nel menu, la funzione è quella di abbassare/sinistra/diminuire.

  • Page 141: Impostazioni Delle Funzioni

    PD1161 3.0 Impostazione delle funzioni 3.1 Prompt di connessione del dispositivo 1. Periferica non riconosciuta: Il computer non riconosce il Tablet. 2. Dispositivo connesso: il computer ha riconosciuto il display interattivo. www.gaomon.net...
  • Page 142 PD1161 3.2 Impostazioni varie dell'area di lavoro 3.2.1 Utilizzo di più Monitor La posizione del cursore dipende dalla modalità dello schermo scelta quando si collega il display interattivo a un display esterno (come un laptop o un PC all-in-one), ad esempio: In modalità...

  • Page 143: Impostazione Dell'area Di Lavoro

    PD1161 3.2.2 Impostazione Area di Lavoro Definere l’area del tablet che verrà mappata nell’area dello schermo. 1. Area Intera: l’intera area attiva del tablet. Questa è l’impostazione predefinita. 2. Area Personalizzata: Trascinare gli angoli dell’immagine in primo piano per selezionare l’area dello schermo.
  • Page 144 PD1161 3.2.3 Ruotare l’area di lavoro Modificando l’orientamento del display interattivo per fornire più scelte agli utenti. Quattro direzioni sono disponibili. Impostazione Tasti Scelta rapida 3.2.4 Impostazione Predefinita: Posizionare il cursore sul tasto di scelta rapida o fare clic sul tasto stampa per trovare i valori predefiniti.
  • Page 145 PD1161 www.gaomon.net...

  • Page 146: Impostazione Della Funzione Dei Pulsanti Della Penna

    PD1161 3.3 Impostazione delle funzioni dei pulsanti della penna Impostazione Personalizzata: Selezionare la funzione desiderata nella finestra di dialogo a comparsa, e sarà salvato automaticamente www.gaomon.net...

  • Page 147: Impostazione Della Sensibilità Alla Pressione

    PD1161 3.4 Impostazione della sensibilità alla pressione La sensibilità alla pressione verrà modificata trascinando i punti della curva di pressione. Trascinare i punti in alto a sinistra per una maggiore sensibilità. Trascinare i punti in basso a destra per ridurre la sensibilità.

  • Page 148: Test Della Pressione Della Penna

    PD1161 3.5 Test della pressione della penna È possibile applicare gradualmente pressione allo stilo sullo schermo per testare il livello di pressione. www.gaomon.net...

  • Page 149: Calibrazione

    PD1161 3.6 Calibrazione Calibrazione dello schermo: fare clic sulla croce rossa sullo schermo per completare la calibrazione. Ripristino delle impostazioni di fabbrica: fare clic su "Ripristino impostazioni di fabbrica" per ripristinare il display interattivo. Annulla calibrazione: fare clic su "Annulla calibrazione" o premere "ESC" per interrompere la calibrazione.

  • Page 150: Abilitare La Funzionalità Windows Ink

    PD1161 3.7 Abilitare la funzionalità Windows Ink (inchiostro) La funzione è per il software che supporta Windows Ink, come Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 e così via. www.gaomon.net...

  • Page 151: Musläge (Endast För Specifika Modeller)

    PD1161 3.8 Modalità Mouse (Solo per modelli specifici) Come mostrato di seguito, selezionare la casella di controllo davanti la modalità mouse per aprire quest’ultima. In modalità mouse, quando si sposta la penna, il cursore il sposta seguendo il principio delle coordinate relative, simile allo spostamento del cursore con mouse. Ciò significa che è...

  • Page 152: Personalizzazione Dei Tasti E Della Curva Di Pressione

    PD1161 3.9 Personalizzare i tasti e la curva di pressione È possibile personalizzare la funzione dei tasti di pressione e la curva di pressione per diversi programmi. Selezionare un programma, personalizzare la funzione dei tasti di pressione e regolare la curva di pressione, le impostazioni verranno salvate automaticamente.

  • Page 153: Esportazione E Importazione Dei Dati

    PD1161 3.10 Esportazione e importazione di dati Il driver supporta l'esportazione e l'importazione dei dati di configurazione personalizzata del prodotto, il che è comodo per utilizzare software diversi ed evitare il problema di impostazioni ripetute. www.gaomon.net...

  • Page 154: Specifiche

    PD1161 4. Specifiche Model PD1161 Dimensioni del pannello 11,6 tum Risoluzione 1920 x 1080 (16:9) Tipo LCD Area Attiva 256,3 x 144,2 mm Rapporto di contrasto 1000:1 Schermo Luminosità 220 cd/m2 Tempo di risposta 25 ms 89°/89°(H)/89°/89°(V) Angolo di visione (tipico) (CR >...

  • Page 155: Risoluzione Dei Problemi

    3. Se decidi di utilizzare la modalità estesa, assicurati di scegliere il display interattivo come area di lavoro nel driver GAOMON. Di solito è "Display 2". Le immagini sono sfocate Si prega di impostare la risoluzione a 1920 x 1080.

  • Page 156: Possibili Guasti Relativi A Funzioni

    10 mm C'è una deviazione tra la punta e il Prova la calibrazione cursore Il driver GAOMON indica "dispositivo connesso", ma la penna non risponde in Mac OS 10.14 o versioni successive. Trovi la risposta qui: https://www.gaomon.net/question/macos_mojave_catalina_solution.html...

  • Page 157: Contattaci Per Il Servizio Post Vendita

    PD1161 6.0 Contatti per il Servizio di Post-Vendita GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 158: Zalecenia

    PD1161 Zalecenia 1. Przed użyciem należy dokładnie przeczytać niniejszą instrukcję i zachować ją do wykorzystania w przyszłości. 2. Przed przystąpieniem do czyszczenia tableta graficznego należy odłączyć przewód zasilający i przetrzeć go miękką, wilgotną szmatką, nie używać żadnych detergentów. 3. Nie narażaj tego produktu na działanie wody lub innych płynów. Uważaj, aby nigdy nie rozlać...
  • Page 159 PD1161 Treść ........................158 Zalecenia 1.Opis produktu ......................160 ......................1.1 Informacje produktu ......................1.2 Produkt i Akcesoria ....................1.3 Podłączanie wyświetlacza ......................1.4 Instalacja sterownika ..................... 1.5 Wymiana wkładu rysika 2. Ustawienia OSD ......................166 3. Ustawienia funkcji ....................167 .......................

  • Page 160: Opis Produktu

    1. Opis produktu 1.1 Informacje produktu Dziękujemy za zakup Tabletu Graficznego GAOMON PD1161. Jest to nowa generacja profesjonalnego bezbateryjnego ekranu piórkowego, który może znacznie poprawić efektywność twojej pracy przy malowaniu i tworzeniu, i to pełnej zabawy. Możesz swobodnie malować i pisać, przedstawiając różne linie i kolory, tak jak pióro pisze na papierze, co dostarcza nam prawdziwych...
  • Page 161 PD1161 1.2.2 Rysik Cyfrowy Rysik cyfrowy nie wymaga baterii i posiada 8192 poziomy czułości na nacisk. Górny przycisk:Funkcja prawego klawisza myszy (domyślnie) Dolny przycisk: Funkcja usuwania (domyślnie) Stalówka: Funkcja lewego klawisza myszy 1.2.3 Przewód połączeniowy 3 w 2 ① ②...
  • Page 162 PD1161 1.2.4 Zasilacz Mocy Proszę wybrać odpowiednią wtyczkę w zależności od kraju lub regionu i zamontować ją do zasilacza (wtyczka, która jest dołączona do produktu, będzie różna w zależności od kraju i regionu). Standard UK Standard UE Standard US Standard AU Montaż...

  • Page 163: Podłączanie Wyświetlacza

    PD1161 1.2.5 Akcesoria Quick Start Guide Zapasowe Stalówki Rysik AP50 Uchwyt Rysika Quick Start Guide (W Uchwycie Rysika) Zasilacz Wbudowany przewód 1.3 Podłączanie wyświetlacza 1. Podłącz komputer i wyświetlacz za pomocą wbudowanego kabla. 2. Podłącz zasilacz do złącza kabla zasilania i obróć je o 90°, aby upewnić się, że wtyczka nie wypada i łączy zasilacz ze źródłem zasilania.

  • Page 164: Instalacja Sterownika

    PD1161 1.4 Instalacja Sterownika 1.4.1 Obsługa Systemu Operacyjnego Windows 7 lub nowsz,macOS 10.12 lub nowszy. 1.4.2 Instalacja Sterownika Proszę pobrać sterownik z naszej strony internetowej: www.gaomon.net/download Po zakończeniu instalacji, w obszarze zasobnika systemowego znajduje się szara ikona sterownika , co oznacza, że sterownik został zainstalowany pomyślnie; po podłączeniu tabletu do komputera, ikona zmieni kolor na pomarańczowy...

  • Page 165: Wymiana Wkładu Rysika

    PD1161 1.5 Wymiana wkładu rysika 1. Wkład zużywa się po dłuższym czasie użytkowania, po czym należy wymienić go na nowy. 2. Należy odkręcić uchwyt rysika i wyjąć nowy wkład. 3. Należy włożyć stary wkład pióra do otworu znajdującego się w dolnej części uchwytu pióra i odchylić...

  • Page 166: Ustawienia Osd

    PD1161 2.0 Ustawienia OSD AUTO — MENU ZASILANIE AUTO : Przed przejściem do menu funkcja umożliwia automatyczną regulację. Po przejściu do menu funkcja umożliwia powrót do poprzedniego menu. - : Po przejściu do menu funkcja umożliwia przejście w dół / w lewo / zmniejszenie.

  • Page 167: Ustawienia Funkcji

    PD1161 3.0 Ustawienia Funkcji 3.1 Przyłącze urządzenia 1. Nie wykryto urządzenia: Komputer nie rozpoznaje tabletu. 2. Urządzenie podłączone: Komputer rozpoznał tablet graficzny. www.gaomon.net...

  • Page 168: Ustawienie Obszaru Roboczego

    PD1161 3.2 Ustawienia obszaru roboczego 3.2.1 Używanie Wielu Monitorów Położenie kursora zależy od trybu pracy ekranu wybranego po podłączeniu tableta graficznego do zewnętrznego wyświetlacza (np. laptopa lub komputera typu all-in-one tj. całe urządzenie w jednym). W trybie Duplikatu, tablet graficzny i ekran zewnętrzny będą pokazywać ten sam obraz, a kursor będzie wyświetlany na każdym z monitorów jednocześnie.
  • Page 169 PD1161 3.2.2 Ustawienie Strefy Pracy Zdefiniuj obszar tabletu, który będzie mapowany do obszaru ekranu. 1. Pełny Obszar: cały obszar aktywny tabletu. Jest to ustawienie domyślne. 2. Obszar Niestandardowy: Przeciągnij narożniki grafiki pierwszego planu, aby wybrać obszar ekranu. www.gaomon.net...
  • Page 170 PD1161 3.2.3 Obrotowy obszar roboczy Zmieniając kierunek ekranu piórkowego w celu zapewnienia użytkownikom większego wyboru. Dostępne są cztery kierunki. Ustawienia Funkcji Klawiszy Skrótów 3.2.4 Domyślne Ustawienia: Umieść kursor na klawiszu skrótu lub kliknij przycisk , aby znaleźć wartości domyślne. Własne Ustawienia: Wybierz funkcję, którą chcesz osiągnąć w wyskakującym oknie dialogowym, a będzie zapisana automatycznie.
  • Page 171 PD1161 www.gaomon.net...

  • Page 172: Ustawienia Funkcji Przycisków Rysika

    PD1161 3.3 Ustawienie funkcji przycisków rysika Wł asne Ustawienia: Wybierz funkcję, którą chcesz osią gnąć w wyskakują cym oknie dialogowym, a bę dzie zapisana automatycznie. www.gaomon.net...

  • Page 173: Ustawienia Czułości Na Nacisk

    PD1161 3.4 Ustawienia czułości na nacisk Czułoś na nacisk zostanie zmieniona poprzez przecią gnię cie punktów krzywej nacisku. Aby zwię kszyć czuł o, należ y przecią gną punkty w lewą górną cz. Przecią gnij punkty w prawą dolną cz, aby uzyskać niż szą czuł o.

  • Page 174: Badanie Nacisku Rysika

    PD1161 3.5 Badanie nacisku rysika Możesz stopniowo wywierać nacisk na rysik na ekranie w celu sprawdzenia siły nacisku. www.gaomon.net...

  • Page 175: Kalibracja

    PD1161 3.6 Kalibracja Kalibracja Ekranu: Kliknij na czerwony krzyżyk na ekranie, aby zakończyć kalibrację. Reset do Ustawień Fabrycznych: Kliknij przycisk "Reset do Ustawień Fabrycznych", aby zresetować tablet graficzny. Anuluj Kalibrację: Kliknij przycisk "Anuluj Kalibrację" lub naciśnij przycisk "ESC", aby zatrzymać...

  • Page 176: Włączenie Funkcji Atramentu Cyfrowego Windows

    PD1161 3.7 Włączenie funkcji atramentu cyfrowego Windows Funkcja ta jest przeznaczona dla oprogramowania obsługującego atramentu Windows Ink, takiego jak Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 itd. www.gaomon.net...

  • Page 177: Tryb Myszy (Tylko Dla Wybranych Modeli)

    PD1161 3.8 Tryb Myszy (Tylko dla wybranych modeli) Jak pokazano poniżej, zaznacz pole wyboru przed trybem pracy myszy, aby otworzyć tryb pracy myszy. W trybie pracy myszy, podczas przesuwania rysika, kursor porusza się zgodnie z zasadą współrzędnych względnych, podobnie jak w przypadku przesuwania kursora za pomocą...

  • Page 178: Dostosowywanie Przycisków I Krzywej Nacisku

    PD1161 3.9 Dostosowywanie przycisków i krzywej nacisku Funkcję przycisków i krzywej nacisku można dostosować do różnych programów. Wybierz program, dostosuj funkcję przycisków i ustaw krzywą ciśnienia, ustawienia zostaną automatycznie zapisane. www.gaomon.net...

  • Page 179: Eksport I Import Danych

    PD1161 3.10 Eksport i import danych Sterownik obsługuje eksport i import niestandardowych danych konfiguracyjnych produktu, co jest wygodne w użyciu różnych programów i pozwala uniknąć problemów z powtarzaniem ustawień. www.gaomon.net...

  • Page 180: Specyfikacje

    PD1161 4. Specyfikacje Model PD1161 Rozmiar Panelu 11.6 cali Rozdzielczość 1920 x 1080(16:9) Typ LCD Aktywny Obszar 256.3 x 144.2mm Współczynnik Kontrastu 1.000: 1 Ekran Jasność 220cd/m2 Czas Reakcji 25ms 89°/89°(H)/89°/89°(V) Kąt Widzenia (Typ.)(CR > 10) Gamut 72% Ntsc Kolor Wyświetlacza...

  • Page 181: Rozwiązywanie Problemów

    System operacyjny Mac: Preferencje systemowe---Wyświetlacze--- Organizacja--- Sprawdź “Wyświetlacze lustrzane”. 3. Jeśli zdecydujesz się skorzystać z trybu rozszerzenia, wybierz wyświetlacz piórkowy jako obszar roboczy w sterowniku GAOMON. Jest to zwykle “Wyświetlacz 2”. Obrazy są zamazane Ustaw rozdzielczość wyświetlacza na 1920 x 1080.

  • Page 182: Możliwe Problemy Związane Z Funkcjami

    10 mm. Między końcówką a kursorem Spróbuj wykonać kalibrację występuje odchylenie Sterownik GAOMON wskazuje status “urządzenie podłączone”, ale pióro nie reaguje w systemie operacyjnym Mac 10.14 lub późniejszych wersjach. Find answer here: https://www.gaomon.net/question/macos_mojave_catalina_solution.html Uwaga: Po więcej informacji, skontaktuj się...

  • Page 183: Skontaktuj Się Z Nami W Sprawie Serwisu Posprzedażowego

    PD1161 6.0 Skontaktuj się z nami w sprawie Serwisu Posprzedażowego KORPORACJA TECHNOLOGICZNA GAOMON www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 184: Voorzorgsmaatregelen

    PD1161 Voorzorgsmaatregelen 1. Lees deze handleiding voor gebruik zorgvuldig door en bewaar ze goed voor toekomstig gebruik. 2. Trek de stekker uit het stopcontact voordat u het pen display reinigt en veeg het af met een zachte, vochtige doek, gebruik geen reinigingsmiddelen.
  • Page 185 PD1161 Inhoudsopgave ....................184 Voorzorgsmaatregelen 1.Productoverzicht ....................... 186 ....................... 1.1 Product Inleiding ....................1.2 Product en Accessoires ....................... 1.3 Het scherm aansluiten ......................... 1.4 Driver Installatie ......................1.5 Penpunt Vervanging 2. OSD-Instelling ......................192 3. Functie-instellingen ....................193 ....................3.1 Apparaatverbinding Prompt ......................

  • Page 186: Productoverzicht

    1. Productoverzicht 1.1 Product Inleiding Bedankt voor het aankopen van de GAOMON PD1161 pen display. Dit is een nieuwe generatie professionele batterijloze pen displays, die uw werkefficiëntie van schilderen en creatie aanzienlijk kan verbeteren, en vol plezier. Je kunt vrij schilderen en schrijven, waarbij u verschillende lijnen en kleuren weergeeft, net zoals de pen op het papier schrijft, wat u een echte schokervaring bezorgt.
  • Page 187 PD1161 1.2.2 Digitale pen De digitale pen is batterijloos en heeft een drukgevoeligheid van 8192 niveaus. Bovenste knop:functie rechter muistoets (standaard) Onderste knop: Eraser functie (standaard) Penpunt: Functie linker muistoets 1.2.3 3-in-2 Aansluitkabel ① ② ③ ④ ⑤ ① Mini HDMI ②...
  • Page 188 PD1161 1.2.4 Voedingsadapter Selecteer de juiste stekker voor uw land of regio en monteer deze op de voedingsadapter (de stekker die bij het product wordt geleverd, verschilt per land en regio). VK-standaard EU-standaard VS-standaard AU-standaard Monteren Demonteren www.gaomon.net...

  • Page 189: Het Scherm Aansluiten

    PD1161 1.2.5 Accessiores Quick Start Guide Reserve punten (in Pen AP50 Penhouder Snelstartgids de penhouder) Stroomadapter Geïntegreerde kabel 1.3 Het scherm aansluiten 1. Sluit uw PC en het scherm aan met de geïntegreerde kabel. 2. Sluit de stroomadapter aan op de stroomaansluiting van de kabel en draai het 90 ° om ervoor te zorgen dat de stekker niet loskomt en sluit de stroomadapter aan op de stroomvoorziening.

  • Page 190: Driver Installatie

    PD1161 1.4 Driver Installatie 1.4.1 OS-ondersteuning Windows 7 of hoger,macOS 10.12 of hoge. 1.4.2 Driver installeren Download de driver van onze website: www.gaomon.net/download Nadat de installatie is voltooid, kunt u het grijze pictogram van het stuurprogramma in het systeemvak vinden, wat betekent dat het stuurprogramma met succes is geïnstalleerd; wanneer...

  • Page 191: Penpunt Vervanging

    PD1161 1.5 Penpunt Vervanging 1. De punt zal na langdurig gebruik verslijten, dan moet u hem door een nieuwe punt vervangen. 2. Schroef de penhouder los en neem er een nieuwe punt uit. 3. Steek de oude penpunt in het gat aan de onderkant van de penhouder en kantel de pen om de penpunt eruit te trekken.

  • Page 192: Osd-Instelling

    PD1161 2.0 OSD-Instelling AUTO — MENU STROOM AUTO : Alvorens het menu te openen, is de functie automatisch aanpassen. Na het openen van het menu is de functie om terug te gaan naar het vorige menu. - : Na het openen van het menu, is de functie omlaag/links/verlagen.

  • Page 193: Functie-Instellingen

    PD1161 3.0 Functie-instellings 3.1 Apparaatverbinding Prompt 1. Geen apparaat gevonden: De computer herkent de tablet niet. 2. Apparaat verbonden: De computer heeft het pen display herkent. www.gaomon.net...

  • Page 194: Werkgebied Instelling

    PD1161 3.2 Werkgebied Instelling 3.2.1 Instelling Werkgebied De locatie van de cursor is afhankelijk van de schermmodus die u hebt gekozen toen u het pen display op een extern display (zoals een laptop of all-in-one pc) hebt verbonden, bijvoorbeeld: In de modus Dupliceren geven het pen display en het externe display dezelfde afbeelding weer en wordt de cursor tegelijkertijd op elke monitor weergegeven.
  • Page 195 PD1161 3.2.2 Instelling Werkgebied Definieer het tabletgebied dat aan het schermgebied wordt toegewezen. 1. Volledig gebied: het gehele actieve gebied van de tablet. Dit is de standaardinstelling. 2. Aangepast Gebied: Sleep de hoeken van de voorgrondafbeelding om het schermgeb ied te selecteren.
  • Page 196 PD1161 3.2.3 Werkgebied draaien Door de richting van het pen display te veranderen om gebruikers meer keuzes te bieden. Er zijn vier richtingen beschikbaar. Snelkoppelingen Toetsen Functie-instelling 3.2.4 Standaardinstelling: Plaats de cursor op de sneltoets of klik op de druktoets om de standaardwaarden te zoeken.
  • Page 197 PD1161 www.gaomon.net...

  • Page 198: Pen Knoppen Functie-Instelling

    PD1161 3.3 Pen Knoppen Functie-instelling Aangepaste instelling: Selecteer de functie die moet worden uitgevoerd in het pop-upvenster, dan wordt deze automatisch opgeslagen. www.gaomon.net...

  • Page 199: Drukgevoeligheid Instelling

    PD1161 3.4 Drukgevoeligheid Instelling The pressure sensitivity will be changed by dragging the points of the pressure curve. Drag the points to the upper left for higher sensitivity. Drag the points to the lower right for lower sensitivity. www.gaomon.net...

  • Page 200: Pen Druk Testen

    PD1161 3.5 Pen Druk Testen U kunt geleidelijk druk uitoefenen op de stylus op het scherm om de drukniveau te testen. www.gaomon.net...

  • Page 201: Kalibratie

    PD1161 3.6 Kalibratie Schermkalibratie: Klik op het rode kruis op het scherm om de kalibratie te voltooien. Resetten naar fabrieksinstellingen: Klik op "Resetten naar fabrieksinstellingen" om het pen display te resetten. Kalibratie annuleren: Klik op "Kalibratie annuleren" of druk op "ESC" om de kalibratie te stoppen.

  • Page 202: De Windows Ink-Functie Inschakelen

    PD1161 3.7 de Windows Ink-functie inschakelen De functie is voor software die Windows Ink ondersteunt, zoals Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 enzovoort. www.gaomon.net...

  • Page 203: Muismodus (Alleen Voor Specifieke Modellen)

    PD1161 3.8 Muismodus (alleen voor specifieke modellen) Zoals hieronder weergegeven, vink het selectievakje voor de muismodus aan om de muismodus te openen. In de muismodus, als u de pen beweegt, beweegt de cursor volgens het relatieve coördinatenprincipe, vergelijkbaar met het verplaatsen van de cursor met de muis.

  • Page 204: Druktoetsen En Drukcurve Aanpassen

    PD1161 3.9 Druktoetsen en drukcurve aanpassen U kunt de functie van druktoetsen en drukcurve voor verschillende programma's aanpassen. Selecteer een programma, pas de functie van druktoetsen en de drukcurve aan, de instellingen worden automatisch opgeslagen. www.gaomon.net...

  • Page 205: Gegevens Exporteren En Importeren

    PD1161 3.10 Gegevens Exporteren en Importeren De driver ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is om andere software te gebruiken en het probleem van herhaalde instellingen te vermijden. www.gaomon.net...

  • Page 206: Specificaties

    PD1161 4. Specificaties Model PD1161 Paneelgrootte 11,6 inch Resolutie 1.920 x 1.080 (16:9) LCD-type Actief gebied 256,3 x 144,2mm Contrast ratio 1.000:1 Scherm Helderheid 220 cd/m2 Reactietijd 25 msec 89°/89°(H)/89°/89°(V) Kijkhoek (Typ.)(CR > 10) Gamma 72% Ntsc Kleur display 16,7M...

  • Page 207: Probleemoplossing

    Weergaven” 3. Als u besluit om de uitgebreide modus te gebruiken, zorg ervoor dat u de pen weergave kiest als werkgebied in de GAOMON Driver. Dit is meestal “Weergave 2”. Afbeeldingen zijn wazig Zet de schermresolutie op 1920 x 1080.

  • Page 208: Mogelijke Storingen Met Betrekking Tot De Functies

    10 mm bedraagt. Er is een afwijking tussen de punt Probeer kalibratie. en de cursor GAOMON driver geeft aan ''apparaat aangesloten'', maar de pen regeert niet in Mac OS 10.14 of hogere versies. VInd hier het antwoord: https://www.gaomon.net/question/macos_mojave_catalina_solution.html Opmerking: Neem voor meer informatie contact met ons op via onze e-mail: service@gaomon.net...

  • Page 209: Skontaktuj Się Z Nami W Sprawie Serwisu Posprzedażowego

    PD1161 6.0 Neem contact met ons op voor After-sales Service GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...
  • Page 210 PD1161 www.gaomon.net...
  • Page 211 PD1161 www.gaomon.net...
  • Page 212 PD1161 www.gaomon.net...
  • Page 213 PD1161 ① ② ③ ④ ⑤ www.gaomon.net...
  • Page 214 PD1161 www.gaomon.net...
  • Page 215 PD1161 Quick Start Guide www.gaomon.net...
  • Page 216 PD1161 www.gaomon.net/download www.gaomon.net...
  • Page 217 PD1161 www.gaomon.net...
  • Page 218 PD1161 AUTO — MENU POWER AUTO — MENU POWER www.gaomon.net...
  • Page 219 PD1161 www.gaomon.net...
  • Page 220 PD1161 www.gaomon.net...
  • Page 221 PD1161 www.gaomon.net...
  • Page 222 PD1161 www.gaomon.net...
  • Page 223 PD1161 www.gaomon.net...
  • Page 224 PD1161 www.gaomon.net...
  • Page 225 PD1161 www.gaomon.net...
  • Page 226 PD1161 www.gaomon.net...
  • Page 227 PD1161 www.gaomon.net...
  • Page 228 PD1161 www.gaomon.net...
  • Page 229 PD1161 www.gaomon.net...
  • Page 230 PD1161 www.gaomon.net...
  • Page 231 PD1161 3.10 www.gaomon.net...
  • Page 232 PD1161 www.gaomon.net...
  • Page 233 PD1161 www.gaomon.net...
  • Page 234 PD1161 https://www.gaomon.net/question/macos_mojave_catalina_solution.html service@gaomon.net find answer here https://blog.gaomon.net/faq-list/ www.gaomon.net...
  • Page 235 PD1161 www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 236: Precauciones

    PD1161 Precauciones 1. Por favor lea este manual detenidamente antes del uso y manténgalo para referencia futura. 2. Antes de limpiar la tableta por favor desconecte el cable de energía y limpie con una tela suave y húmeda, no use ningún tipo de detergente.
  • Page 237 PD1161 Contenido ......................236 Precauciones 1.Descripción del Producto ..................238 ....................1.1 Introducción del producto ....................... 1.2 Producto y Accesorios ..................1.3 Conexión de Tableta con Pantalla ....................1.4 Instalación de Controladores ...................... 1.5 Reemplazo de la Punta 2. Configuración de OSD ....................244 3.

  • Page 238: Descripción Del Producto

    1. Descripción del Producto 1.1 Introducción del Producto Muchas gracias por comprar la Tableta Gráfica GAOMON PD1161. Esta es una nueva generación de tabletas gráficas profesionales, libres de baterías, que pueden mejorar su eficiencia de trabajo, pintura, creación y diversión. Podrá pintar y escribir libremente, representando diferentes líneas y colores, igual que un lápiz escribe en el papel, lo que le brindará...
  • Page 239 PD1161 1.2.2 Lápiz Digital El lápiz digital es sin batería y presume de 8192 niveles de sensibilidad a la presión. Botón superior: Click derecho del ratón (por defecto) Botón inferior: Función de borrador (por defecto) Punta: Función de click izquierdo 1.2.3 Cable de Conexión 3 en 2...
  • Page 240 PD1161 1.2.4 Adaptador de Corriente Por favor elija el enchufe correcto acorde a su país o región y móntelo al adaptador de corriente (el enchufe que viene con el producto será diferente dependiendo en países y regiones) Estándar RU Estándar EU Estándar USA...

  • Page 241: Conexión De Tableta Con Pantalla

    PD1161 1.2.5 Accesorios Quick Start Guide Puntas de Lápiz AP50 Soporte de Guía de Inicio Repuestos (Dentro Rápido Lápiz del Soporte de Lápiz) Adaptador de Cable Integrado Corriente 1.3 Conexión de Tableta con Pantalla 1. Conecte su PC y la tableta con un cable integrado.

  • Page 242: Instalación De Controladores

    PD1161 1.4 Instalación del Controlador 1.4.1 Soporte de OS Windows 7 o más nuevo, macOS 10.12 o más nuevo. 1.4.2 Instalar Controlador Por favor descargue el controlador de nuestro sitio web: www.gaomon.net/download Tras finalizar la instalación, puede encontrar el icono gris del driver en el área de la bandeja del...

  • Page 243: Reemplazo De La Punta

    PD1161 1.5 Reemplazo de la Punta 1. La punta se desgastará después de haber sido usada por mucho tiempo, lo cual significa que es hora de reemplazarla. 2. Desatornille el soporte del lápiz y retire una punta nueva. 3. Inserte la punta vieja en el agujero de la parte inferior del sosten del lápiz e incline el lápiz para retirar la punta.

  • Page 244: Configuración De Osd

    PD1161 2.0 Configuración de OSD AUTO — MENU POWER AUTO : Antes de acceder al menú, su función es autoajuste. Tras acceder al menú, su función es volver al menú anterior. - : Tras acceder al menú, su función es bajar/izquierda/reducir.

  • Page 245: Configuración De Funciones

    PD1161 3.0 Configuración de Funciones 3.1 Aviso de Conexión del Dispositivo 1. Dispositivo no detectado: el ordenador no reconoce la tableta. 2. Dispositivo conectado: La computadora ha reconocido la tableta gráfica. www.gaomon.net...

  • Page 246: Configuración De Área De Trabajo

    PD1161 3.2 Configuración del Área de Trabajo 3.2.1 Usar Múltiples Monitores La ubicación del cursor depende en el modo de pantalla que usted elija cuando conectó la tableta gráfica a un monitor externo (como una laptop o computadora todo en uno), por ejemplo : En el Modo Duplicar, la tableta gráfica y el monitor externo mostrarán la misma imágen y el cursor...
  • Page 247 PD1161 3.2.2 Ajuste de Área de Trabajo Defina el área de la tableta que se mostrará en el área de la pantalla. 1. Área Completa: toda el área completa de la tableta. Este es el ajuste predeterminado. 2. Personalizar Área: Arrastrar las esquinas del primer plano para seleccionar el área de la pantalla.
  • Page 248 PD1161 3.2.3 Rotar el Área de Trabajo Se puede cambiar la orientación de la tableta gráfica para proveer más opciones para los usuarios. Hay cuatro orientaciones disponibles. 3.2.4 Ajuste de Función de Teclas Rápidas Ajuste predeterminado Coloque el cursor en la tecla de acceso rápido o haga clic en la tecla para encontrar los valores predeterminados.
  • Page 249 PD1161 www.gaomon.net...

  • Page 250: Configuración De Funciones De Los Botones Del Lápiz

    PD1161 3.3 Configuración de las Funciones de los Botones del Lápiz Ajuste personalizado : Seleccione la función que quiera en la caja de diálogo emergente y se guardará automáticamente. www.gaomon.net...

  • Page 251: Configuración De La Sensibilidad A La Presión

    PD1161 3.4 Configuración de la Sensibilidad a la Presión La sensibilidad a la presión se cambia arrastrando los puntos de la curva de presión. Arrastre los puntos a la parte superior izquierda para mayor sensibilidad. Arrastre los puntos a la parte inferior derecha para menor sensibilidad.

  • Page 252: Prueba De Presión Del Lápiz

    PD1161 3.5 Prueba de Presión del Lápiz Puede aplicar presión gradualmente al lápiz en la pantalla para poner a prueba el nivel de presión. www.gaomon.net...

  • Page 253: Calibración

    PD1161 3.6 Calibración Calibración de la Pantalla: Cliquee la cruz roja en la pantalla para completar la calibración. Restablecimiento de Fábrica : Cliquee “Reestablecer de Fábrica” para reestablecer la tableta gráfica. Cancelar Calibración: Cliquee “Cancelar Calibración” o presione “ESC” para detener la calibración.

  • Page 254: Habilitar La Función De Windows Ink

    PD1161 3.7 Habilitar la Función de Windows Ink La función se usa en programas que soporten Windows Ink, como Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 y más. www.gaomon.net...

  • Page 255: Modo Ratón (Sólo Para Modelos Específicos)

    PD1161 3.8 Modo Ratón (Sólo para modelos específicos) Como se muestra a continuación, marque la casilla de verificación frente al modo de ratón para abrir el modo de ratón. En el modo de ratón, cuando se mueve el lápiz, el cursor se mueve siguiendo el principio de coordenadas relativas, similar a mover el cursor con el ratón.

  • Page 256: Personalización De Las Teclas De Presión Y Curva De Presión

    PD1161 3.9 Personalizar las Teclas de Presión y Curva de Presión Puede personalizar la función de las teclas de presión y curva de presión para distintos programas. Seleccione el programa, personalice la función de las teclas, ajuste la curva de presión y su configuración se guardará...

  • Page 257: Exportación E Importación De Datos

    PD1161 3.10 Exportación e Importación de Datos El controlador soporta la exportación e importación de datos de configuración personalizados para el producto, lo cual es conveniente para que usted use otros programas y evite tener que configurar todo de nuevo.

  • Page 258: Especificaciones

    PD1161 4. Especificaciones Model PD1161 Tamaño de Panel 11.6 Pulgadas Resolución 1920 x 1080(16:9) Tipo de LCD Área Activa 256.3 x 144.2mm Relación de Contraste 1.000: 1 Pantalla Brillo 220cd/m2 Tiempo de Respuesta 25ms 89°/89°(H)/89°/89°(V) Ángulo de Visión (Tip.)(CR > 10)

  • Page 259: Solución De Problemas

    3. Si decide utilizarlo en modo Extendido, asegúrese de elegir la tableta con pantalla como Área de Trabajo en GAOMON Driver. Suele ser "Pantalla 2". Imágenes borrosas Ajuste la resolución de pantalla a 1920 x 1080. Falta de colores Compruebe que los pines del cable de señal no estén plegados o fracturados.

  • Page 260: Posibles Averías Relacionadas Con Las Funciones

    10 mm Hay una desviación entre la punta Prueba la calibración y el cursor El driver GAOMON indica “dispositivo conectado”, pero el lápiz no responde en versión Mac OS 10.14 o posterior. Enuentre la respuesta aquí: https://www.gaomon.net/question/macos_mojave_catalina_solution.html Tenga en cuenta: Para más información, contáctenos por email:...

  • Page 261: Contáctenos Para Servicio Postventa

    PD1161 6.0 Contáctenos para Servicio Postventa GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 262: Precauçõs

    PD1161 Precauções 1. Leia atentamente este manual antes de utilizar e guarde-o para futura referência. 2. Antes de limpar o ecrã de caneta, desligue o cabo de alimentação e limpe com um pano húmido suave. Não utilize qualquer tipo de detergentes.
  • Page 263 PD1161 Conteúdo ......................... 262 Precauçõs 1.Visão Global do Produto ................... 264 ....................... 1.1 Introdução do Produto ......................1.2 Produto e Acessórios ....................... 1.3 Conexão do Ecrã ......................1.4 Instalação do Driver ..................1.5 Substituição da Ponta da Caneta 2. Definição OSD ......................270 3.

  • Page 264: Visão Global Do Produto

    1. Visão Global do Produto 1.1 Introdução do Produto Obrigado por comprar o Ecrã de Caneta GAOMON PD1161. Esta é uma nova geração de ecrã de caneta sem baterias profissional, que pode melhorar muito a sua eficiência na pintura e criação, mantendo a diversão.
  • Page 265 PD1161 1.2.2 Caneta Digital A caneta digital não tem bateria e oferece 8192 níveis de sensibilidade de pressão. Botão superior: Função da tecla direita do rato (por defeito) Botão inferior: Função de borracha (por defeito) Ponta da caneta: Função da tecla esquerda do rato 1.2.3 Cabo de Conexão 3-em-2...
  • Page 266 PD1161 1.2.4 Adaptador de Energia Seleccione a ficha apropriada de acordo com o seu país ou região, e monte no adaptador de energia (a ficha que vem com o produto será diferente, dependendo dos países e regiões). Norma UK Norma UE...

  • Page 267: Conexão Do Ecrã

    PD1161 1.2.5 Acessórios Quick Start Guide Pontas de Caneta AP50 Suporte da Guia de Instalação Substituição Rápida Caneta (Dentro do Suporte da Caneta) Adaptador de Cabo Integrado Corrente 1.3 Conexão do Ecrã 1. Conecte o seu PC e o ecrã com o cabo integrado.

  • Page 268: Instalação Do Driver

    PD1161 1.4 Instalação do Driver 1.4.1 Requisitos do Sistema Windows 7 ou mais recente; macOS 10.12 ou mais recente. 1.4.2 Instalar o Driver Descarregue o driver do nosso website: www.gaomon.net/download Quando terminar a instalação, pode encontrar o ícone do driver cinzento na área do sistema,...

  • Page 269: Substituição Da Ponta Da Caneta

    PD1161 1.5 Substituição da Ponta da Caneta 1. A ponta desgasta-se após a utilização durante um longo período de tempo, pelo que precisa de substituir por uma ponta nova. 2. Desaparafuse o suporte da caneta e retire uma ponta nova.

  • Page 270: Definição Osd

    PD1161 2.0 Definição OSD AUTO — MENU POWER AUTO : Antes de entrar no menu, a sua função é ajuste automático. Depois de entrar no menu, a sua função é de retroceder ao menu anterior. - : Depois de entrar no menu, a sua função é baixo/esquerda/diminuir.

  • Page 271: Definições De Função

    PD1161 3.0 Configuração da Função 3.1 Aviso de Conexão de Dispositivo 1. Nenhum Dispositivo Detectado: O computador não reconhece o tablet. 2. Dispositivo conectado: O computador reconheceu o ecrã de caneta. www.gaomon.net...

  • Page 272: Configuração Da Área De Trabalho

    PD1161 3.2 Configuração da Área de Trabalho 3.2.1 Utilizar Vários Monitores A localização do cursor depende do modo de ecrã que tiver escolhido quando conectar o ecrã de caneta a um ecrã externo (como portátil ou PC), por exemplo: No Modo Duplicado, o ecrã de caneta e o ecrã externo exibem a mesma imagem, e o cursor é...
  • Page 273 PD1161 3.2.2 Configuração da Área de Trabalho Define a área do tablet que vai ser delineada para a área do ecrã. 1. Área Completa: a área activa completa do tablet. Esta é a definição por defeito. 2. Área Personalizada: Arraste os cantos do gráfico da frente para seleccionar a área do ecrã.
  • Page 274 PD1161 3.2.3 Rodar a Área de Trabalho Altere a direcção do ecrã de caneta para oferecer mais opções aos utilizadores. Estão disponíveis quatro direcções. 3.2.4 Configuração da Função das Teclas de Atalhos Configuração Por Defeito: Coloque o cursor na tecla de atalho ou pressione a tecla de pressão para descobrir os valores por defeito.
  • Page 275 PD1161 www.gaomon.net...

  • Page 276: Configuração Da Função Dos Botões Da Caneta

    PD1161 3.3 Configuração da Função dos Botões da Caneta Configuração Personalizada: Seleccione a função a ser alcançada na caixa de diálogo apresentada, e será guardado automaticamente. www.gaomon.net...

  • Page 277: Configuração Da Sensibilidade De Pressão

    PD1161 3.4 Configuração da Sensibilidade de Pressão A sensibilidade de pressão será alterada ao arrastar os pontos da curva de pressão. Arraste os pontos para a esquerda superior para sensibilidade maior. Arraste os pontos para a direita inferior para sensibilidade menor.

  • Page 278: Teste Da Pressão Da Caneta

    PD1161 3.5 Teste da Pressão da Caneta Pode aplicar pressão gradualmente com a caneta no ecrã para testar o nível de pressão. www.gaomon.net...

  • Page 279: Calibração

    PD1161 3.6 Calibração Calibração do Ecrã: Clique na cruz vermelha que aparecer no ecrã para completar a calibração. Reposição dos Valores de Origem: Clique em ‘Factory Reset’ para repôr os valores de origem do ecrã de caneta. Cancelar Calibração: Clique em ‘Cancel Calibration’ ou pressione ‘ESC’ para parar a calibração.

  • Page 280: Activar A Função Windows Ink

    PD1161 3.7 Activar a Função Windows Ink A função é utilizada para software que suporte Windows Ink, como Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6, entre outros. www.gaomon.net...

  • Page 281: Modo De Rato(Unicamente Para Modelos Específicos)

    PD1161 3.8 Modo de Rato(Unicamente para modelos específicos) Como mostrado abaixo, seleccione a caixa à frente do modo do rato para abrir o modo do rato. No modo do rato, quando mover a caneta, o cursor move-se seguindo o princípio de coordenada relativa, semelhante ao movimento do cursor com o rato.

  • Page 282: Personalizar As Teclas De Pressão E Curva De Pressão

    PD1161 3.9 Personalizar as Teclas de Pressão e Curva de Pressão Pode personalizar a função das teclas de pressão e a curva de pressão para programas diferentes. Seleccione um programa, personalize a função das teclas de pressão, ajuste a curva de pressão e as definições serão guardadas automaticamente.

  • Page 283: Exportar E Importar Dados

    PD1161 3.10 Exportar e Importar Dados O driver suporta exportação e importação dos seus dados de configuração personalizados do produto, sendo conveniente para utilizar softwares diferentes e evitar a configuração repetida. www.gaomon.net...

  • Page 284: Especificações

    PD1161 4. Especificações Modelo PD1161 Tamanho do Painel 11.6 polegadas Resolução 1920 x 1080(16:9) Tipo de LCD Área Activa 256.3 x 144.2mm Relação de Contraste 1000:1 Ecrã Brilho 220cd/m2 Tempo de Resposta 25ms 89°/89°(H)/89°/89°(V) Ângulo de visão (Tip.)(CR > 10)

  • Page 285: Resolução De Problemas

    "Espelhar Ecrãs" 3. Se decidir utilizar no modo Ampliado. Certifique-se que escolhe o ecrã de caneta como Área de Trabalho no Driver GAOMON. Normalmente é ''Ecrã 2''. Imagens nebuladas Defina a resolução de exibição para 1920 x 1080. Sem cores Verifique se os pinos do fio de sinal estão dobrados ou partidos.

  • Page 286: Possíveis Avarias Relacionadas Com As Funções

    é dentro de 10 mm. Existe um desvio entre a ponta e Tente calibrar o cursor O driver GAOMON indica “dispositivo conectado”, mas a caneta não responde no Mac OS 10.14 ou versões mais recentes. Encontre a resposta aqui: https://www.gaomon.net/question/macos_mojave_catalina_solution.html Nota: Para mais informação, contacte-nos por email:...

  • Page 287: Contacte-Nos Para Serviço De Pós Vendas

    PD1161 6.0 Contacte-nos para Serviço de Pós Vendas GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 288: Меры Безопасности

    PD1161 Предостережения 1. Пожалуйста, внимательно прочтите это руководство перед использованием и храните его в хорошем состоянии для использования в будущем. 2. Перед чисткой графического дисплея отсоедините шнур питания и протрите его мягкой влажной тканью, не используйте моющих средств. 3. Не подвергайте изделие воздействию воды или других жидкостей. Избегайте...
  • Page 289 PD1161 Содержание ....................288 Меры безопасности 1.Описание изделия ....................290 ....................1.1 Знакомство с изделием ....................1.2 Изделие и аксессуары ....................1.3 Подключение дисплея ......................1.4 Установка драйвера ....................1.5 Замена наконечника пера 2. Настройка экранного меню ................... 296 3. Настройка функций ....................297 .................

  • Page 290: Описание Изделия

    PD1161 1. Описание изделия 1.1 Знакомство с изделием Спасибо за покупку графического дисплея GAOMON PD1161. Это новое поколение профессиональных графических дисплеев без батареи, которые могут значительно повысить эффективность вашей работы по рисованию и творчеству, и полны удовольствия. Вы можете свободно рисовать и писать, изображая различные линии и цвета, так же, как ручка пишет на...
  • Page 291 PD1161 1.2.2 Цифровое перо Цифровое перо без батарей обладает 8192 уровнями чувствительности к нажиму. Верхняя кнопка: функция правой клавиши мыши (по умолчанию) Нижняя кнопка: функция ластика (по умолчанию) Наконечник пера: функция левой клавиши мыши 1.2.3 Соединительный кабель 3-в-2 ① ②...
  • Page 292 PD1161 1.2.4 Адаптер питания Выберите подходящий для вашей страны или региона штекер и подключите его к адаптеру питания (штекер в комплекте изделия отличается в зависимости от страны и региона) Стандарт Великобритании Стандарт ЕС Стандарт США Стандарт АЕ Сборка Разборка www.gaomon.net...

  • Page 293: Подключение Дисплея

    PD1161 1.2.5 Аксессуары Quick Start Guide Запасные наконечники Перо AP50 Подставка пера Краткое (внутри подставки) руководство пользователя Встроенный кабель Адаптер питания 1.3 Подключение дисплея 1. С помощью строенного кабеля подключите дисплей к компьютеру. 2. Подключите адаптер питания к разъему кабеля питания и поверните его на 90°, чтобы...

  • Page 294: Установка Драйвера

    PD1161 1.4 Установка драйвера 1.4.1 Поддержка ОС Windows 7 или более поздней версии macOS 10.12 или более поздней версии 1.4.2 Установить драйвер Загрузите драйвер с нашего сайта: www.gaomon.net/download После завершения установки вы можете найти серый значок дра ера в области...

  • Page 295: Замена Наконечника Пера

    PD1161 1.5 Замена наконечника пера 1. Наконечник пера износится из-за использования в течение длительного времени, тогда вам нужно поставить новый наконечник. 2. Откройте подставку пера и выньте новый наконечник. 3. Вставьте старый наконечник пера в отверстие в нижней части подставки и наклоните перо, чтобы...

  • Page 296: Настройка Экранного Меню

    PD1161 2.0 Настройка экранного меню АВТО — МЕНЮ ПИТАНИЕ АВТО : Перед входом в меню, эта функция – автоматическая настройка. После входа в меню – возврат в предыдущее меню. - : После входа в меню эта функция – «вниз/влево/уменьшить». + : После входа в меню эта функция – «вверх/вправо/увеличить».

  • Page 297: Настройка Функций

    PD1161 3.0 Настройка функций 3.1 Сообщение о подключении устройства 1. Устройство не обнаружено:компьютер не распознает планшет. 2. Устройство подключено: компьютер распознал графический планшет. www.gaomon.net...

  • Page 298: Настройка Рабочей Области

    PD1161 3.2 Настройка рабочей области 3.2.1 Использование нескольких мониторов Расположение курсора зависит от режима экрана, выбранного при подключении графического дисплея к внешнему дисплею (например, ноутбука или многофункционального ПК), например: В режиме дублирования на графическом дисплее и внешнем дисплее отображается одно и...
  • Page 299 PD1161 3.2.2 Настройка рабочей области Определите область планшета, которая будет увязана с областью экрана. 1. Полная область: вся активная область планшета. Это значение по умолчанию. 2. Пользовательская зона: Перетащите углы основного изображения, чтобы выделить область экрана. www.gaomon.net...
  • Page 300 PD1161 3.2.3 Поворот рабочей области Пользователю предоставляется больше вариантов путем изменения ориентации графического дисплея. Доступны четыре направления. 3.2.4 Настройка функций клавиш быстрого доступа Настройка по умолчанию: Поместите курсор на быструю клавишу или щелкните "нажать клавишу", чтобы найти значения по умолчанию.
  • Page 301 PD1161 www.gaomon.net...

  • Page 302: Настройка Функций Кнопок Пера

    PD1161 3.3 Настройка функций кнопок пера Пользовательские настройки: Выберите требуемую функцию во всплывающем диалоговом окне, и она будет сохранена автоматически. www.gaomon.net...

  • Page 303: Настройка Чувствительности К Нажиму

    PD1161 3.4 Настройка чувствительности к нажиму Чувствительность к нажиму изменяется путём перетягивания точек на кривой нажима. Тяните точки вверх и влево для увеличения чувствительности. Тяните точки вниз и вправо для уменьшения чувствительности. www.gaomon.net...

  • Page 304: Проверка Нажима Пера

    PD1161 3.5 Проверка чувствительности пера к нажиму Вы можете постепенно увеличивать нажим стилуса на экране, чтобы проверить уровень нажима. www.gaomon.net...

  • Page 305: Калибровка

    PD1161 3.6 Калибровка Калибровка экрана: Щелкните красный крест на экране, чтобы завершить калибровку. Сброс к заводским настройкам: Нажмите ‘Factory Reset’, чтобы переустановить графический дисплей. Отменить калибровку: нажмите ‘Cancel Calibration’ или ‘ESC’, чтобы остановить калибровку. www.gaomon.net...

  • Page 306: Включение Функции Windows Ink

    PD1161 3.7 Включение функции Windows Ink Функция предназначена для программного обеспечения, поддерживающего Windows Ink, например Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 и т.д. www.gaomon.net...

  • Page 307: Режим Мыши(Только Для Определенных Моделей)

    PD1161 3.8 Режим мыши(только для определенных моделей) Как показано ниже, установите флажок перед режимом мыши, чтобы открыть режим мыши. В режиме мыши при перемещении пера курсор перемещается по принципу относительной координаты, аналогично перемещению курсора с помощью мыши. Это означает, что вы можете щелкнуть значки или выбрать параметры на краю экрана, не...

  • Page 308: Настройка Кнопок И Кривой Нажима

    PD1161 3.9 Настройка кнопок и кривой нажима Вы можете настроить функцию нажатия кнопок и кривую нажима для различных программ. Выберите программу, настройте функцию нажатия кнопок, и отрегулируйте кривую нажима, настройки будут автоматически сохранены. www.gaomon.net...

  • Page 309: Экспорт И Импорт Данных

    PD1161 3.10 Экспорт и импорт данных Драйвер поддерживает экспорт и импорт пользовательских данных конфигурации изделия, что удобно при использовании различных программ для избежания проблем с повторными настройками. www.gaomon.net...

  • Page 310: Технические Характеристики

    PD1161 Технические характеристики Модель PD1161 Размер панели 11,6 дюйма Разрешение 1920 х 1080 (16:9) Тип ЖК дисплея Активная область 256,3 х 144,2 мм Контрастность 1.000: 1 Экран Яркость 220 кд/м2 Время отклика 25ms 89°/89°(Г)/89°/89°(В) Угол обзора (Тип) (CR > 10) Гамма...

  • Page 311: Устранение Неполадок

    компьютера. Mac OS: Системные настройки—Дисплеи—Расположение— проверьте «Зеркальные дисплеи» 3. Если Вы выбрали расширенный режим, убедитесь, что вы выбрали планшет в качестве рабочей области в GAOMON драйвере. Обычно это «Дисплей 2». Размытые изображения Установите разрешение дисплея 1920 x 1080. Отсутствие цветов...

  • Page 312: Возможные Неисправности, Связанные С Функциями

    стекла, а расстояние между пером и поверхностью находится в пределах 10 мм. Отклонение между кончиком и Попробуйте откалибровать курсором Драйвер GAOMON показывает «устройство подключено», но перо не отвечает на Mac OS 10.14 или более поздних версиях. Смотрите ответы здесь: https://www.gaomon.net/question/macos_mojave_catalina_solution.html Примечание:...

  • Page 313: Свяжитесь С Нами Для Послепродажного Обслуживания

    PD1161 6.0 Свяжитесь с нами для послепродажного обслуживания GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 314: Pencegahan

    PD1161 Langkah berjaga-berjaga 1. Sila baca manual ini dengan teliti sebelum menggunakannya, dan simpanlah dengan baik untuk referensi di masa mendatang. 2. Sebelum membersihkan paparan pen, cabut kabel kuasa dan seka dengan kain lembab yang lembut, jangan gunakan deterjen jenis apapun.
  • Page 315 PD1161 Jadual Kandungan ......................314 Pencegahan 1. Gambaran Keseluruhan Produk ................316 Pengenalan Produk ......................Produk dan Aksesori ..........................................1.3 Sambungan Paparan Pemasangan Pemacu ....................... Penggantian Hujung Pen ....................2. Penetapan OSD ......................322 3. Tetapan Fungsi ......................323 .....................

  • Page 316: Gambaran Keseluruhan Produk

    1. Gambaran Keseluruhan Produk 1.1 Pengenalan Produk Terima kasih kerana membeli Paparan Pen GAOMON PD1161. Ini adalah generasi baru daripada paparan pen bebas bateri profesional, yang boleh meningkatkan kecekapan kerja anda dalam melukis dan mencipta, dan penuh keseronokan. Anda boleh melukis dan menulis dengan bebas, menggambarkan garis dan warna yang berbeza, seperti tulisan pen di kertas, memberikan anda pengalaman yang mengejutkan.
  • Page 317 PD1161 1.2.2 Pen Digital Pen digital bebas bateri dan mempunyai tahap sensitiviti tekanan 8192. Butang atas: Fungsi kekunci tetikus kanan (lalai) Butang bawah: Fungsi pemadam (lalai) Hujung pen: Fungsi kekunci tetikus kiri 1.2.3 Kabel Sambungan 3-dalam-2 ① ② ③ ④...
  • Page 318 PD1161 1.2.4 Penyesuai Kuasa Sila pilih palam yang sesuai mengikut negara atau wilayah anda, dan pasangkan ke penyesuai kuasa (palam yang disertakan dengan produk akan berbeza bergantung pada negara dan wilayah). Piawaian UK Piawaian EU Piawaian AS Piawaian AU Memasang Membongkar www.gaomon.net...

  • Page 319: Sambungan Paparan

    PD1161 1.2.5 Aksesori Quick Start Guide Hujung Pengganti (Di Pena AP50 Pemegang Pen Panduan dalam Pemegang Pen) Permulaan Pantas Penyesuai Kuasa Kabel Bersepadu 1.3 Sambungan Paparan 1. Sambungkan PC dan paparan anda dengan kabel bersepadu. 2. Pasangkan penyesuai kuasa ke penyambung kuasa kabel dan putar 90° untuk memastikan bahawa palam tidak terlepas dan sambungkan penyesuai kuasa ke sumber kuasa.

  • Page 320: Pemasangan Pemacu

    PD1161 1.4 Pemasangan Pemacu 1.4.1 Sokongan OS Windows 7 atau lebih baru, macOS 10.12 atau lebih baru. 1.4.2 Memasang Pemacu Sila muat turun pemacu dari laman web kami: www.gaomon.net/download Setelah muat turun selesai anda boleh cari ikon pemacu kelabu di dulang system bermakna...

  • Page 321: Penggantian Hujung Pen

    PD1161 1.5 Penggantian Hujung Pen 1. Hujung pen akan haus setelah menggunakannya dalam jangka masa yang lama, maka anda perlu menggantikannya dengan hujung pen yang baru. 2. Buka pemegang pen dan keluarkan hujung pen yang baru. 3. Masukkan hujung pen lama ke dalam lubang di bahagian bawah pemegang pen dan condongkan pen untuk mengeluarkan hujung pen.

  • Page 322: Penetapan Osd

    PD1161 2.0 Penetapan OSD AUTO — MENU KUASA AUTO : Sebelum memasuki menu, fungsinya adalah menyesuaikan secara automatik. Setelah memasuki menu, fungsinya adalah kembali ke menu sebelumnya. - : Setelah memasuki menu, fungsinya adalah ke bawah/kiri/kurangkan. + : Setelah memasuki menu, fungsinya adalah ke atas/kanan/naikkan.

  • Page 323: Tetapan Fungsi

    PD1161 3.0 Tetapan Fungsi 3.1 Prompt Sambungan Peranti 1. Tiada Peranti Dikesan: Komputer tidak mengenal pasti tablet. 2. Peranti disambungkan: Komputer telah mengenali paparan pen. www.gaomon.net...

  • Page 324: Tetapan Kawasan Kerja

    PD1161 3.2 Tetapan Kawasan Kerja 3.2.1 Menggunakan pelbagai monitor Lokasi kursor bergantung pada mod layar yang Anda pilih semasa menyambungkan paparan pen ke paparan luaran (seperti komputer riba atau PC all-in-one), misalnya: Dalam Mode Gandakan, paparan pen dan paparan luaran akan menunjukkan gambar yang sama, dan kursornya akan dipaparkan pada setiap monitor secara serentak.
  • Page 325 PD1161 3.2.2 Tetapan kawasan kerja Menentukan kawasan tablet yang akan di petakan keatas skrin. 1. Kawasan sepenuhnya:diseluruh kawasan yang aktif pada tablet.Ini adalah tetapan lalai. 2. Kawasan Tersuai: Seret sudut grafik latar depan untuk memilih kawasan skrin. www.gaomon.net...
  • Page 326 PD1161 3.2.3 Putar Kawasan Kerja Mengubah arah paparan pen untuk memberi lebih banyak pilihan bagi pengguna. Empat arah tersedia. 3.2.4 Tetapan Fungsi Kekunci Pintas Tetapan Lalai Letak kursor di atas kekunci pintasan atau klik pada butang tekan untuk mencari jumlah lalai.
  • Page 327 PD1161 www.gaomon.net...

  • Page 328: Tetapan Fungsi Butang Pen

    PD1161 3.3 Tetapan Fungsi Butang Pen Tetapan yang disesuaikan : pilih fungsi yang hendak dicapai di kotak dialog pop-up, dan ia akan disimpan secara automatik. www.gaomon.net...

  • Page 329: Tetapan Sensitiviti Tekanan

    PD1161 3.4 Tetapan Sensitiviti Tekanan Ubah kepekaan tekanan dengan menyeret titik lengkung tekanan. Seret titik ke kiri atas untuk kepekaan yang lebih tinggi. Seret titik ke kanan bawah untuk kepekaan yang lebih rendah. www.gaomon.net...

  • Page 330: Ujian Tekanan Pen

    PD1161 3.5 Ujian Tekanan Pen Anda boleh memberi tekanan untuk stylus pada skrin secara beransur-ansur untuk menguji tahap tekanan. www.gaomon.net...

  • Page 331: Penentukuran

    PD1161 3.6 Penentukuran Penentukuran Skrin: Klik salib merah pada skrin untuk menyelesaikan penentukuran. Set semula Kilang: Klik ‘Set semula Kilang’ untuk menetapkan semula paparan pen. Batalkan Penentukuran: Klik ‘Batalkan Penentukuran’ atau tekan ‘ESC’ untuk menghentikan penentukuran. www.gaomon.net...

  • Page 332: Aktifkan Ciri-Ciri Windows Tinta

    PD1161 3.7 Aktifkan Ciri-ciri Windows Tinta Fungsinya adalah untuk perisian yang menyokong Windows Tinta, seperti Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 dan sebagainya. www.gaomon.net...

  • Page 333: Mod Tetikus (Hanya Untuk Model Spesifik)

    PD1161 3.8 Mod Tetikus( hanya untuk model tertentu) Sepreti yang ditunkan di bawah tandakan kotak pilihan di hadapan mod tetikus .Dalam mod tetikus, semasa anda menggerakkan pen, kursor bergerak mengikuti relatif prinsip koordinat. Serupa dengan menggerakkan kursor menggunakan tetikus. Ini bermaksud anda boleh mengklik ikon atau pilih pilihan di tepi skrin tanpa memindahkan pena ke tepi di kawasan kerja.

  • Page 334: Menyesuaikan Kekunci Tekan Dan Lengkung Tekanan

    PD1161 3.9 Menyesuaikan Kekunci Tekan dan Lengkung Tekanan Anda boleh menyesuaikan fungsi kekunci tekan dan lengkung tekanan untuk program yang berbeza. Pilih program, sesuaikan fungsi kekunci tekan, dan laraskan lengkung tekanannya, tetapan akan disimpan secara automatik. www.gaomon.net...

  • Page 335: Eksport Dan Import Data

    PD1161 3.10 Eksport dan Import Data Pemacu menyokong pengeksportan dan pengimportan data konfigurasi khusus produk anda, yang memudahkan anda untuk menggunakan perisian yang berbeza dan mengelakkan masalah tetapan berulang. www.gaomon.net...

  • Page 336: Spesifikasi

    PD1161 Spesifikasi Model PD1161 Saiz Panel 11.6 inci Resolusi 1920 x 1080(16:9) Jenis LCD Kawasan Aktif 256.3 x 144.2mm Nisbah Kontras 1000:1 Skrin Kecerahan 220 cd/m2 Masa Respons 25 msec 89°/89°(H)/89°/89°(V) Sudut Pandangan (Typ.)(CR > 10) Gamut 72% Ntsc Warna Paparan 16.7M...

  • Page 337: Penyelesaian Masala

    Mac OS: Keutamaan Sistem---Paparan---Susunan---Periksa "Paparan Cermin" 3. Jika anda memutuskan untuk menggunakannya dalam mod Lanjutan. Pastikan untuk memilih paparan pen sebagai Kawasan Kerja dalam Pemacu GAOMON. Biasanya "Paparan 2". Imej kabur Sila tetapkan resolusi paparan dengan 1920 x 1080.

  • Page 338: Kemungkinan Kerosakan Yang Berkaitan Dengan Fungsi

    10 mm. Terdapat penyimpangan antara Cuba penentukuran hujung dan kursor Pemacu GAOMON menunjukkan “peranti disambungkan”, tetapi pen tidak bertindak balas dalam Mac OS 10.14 atau versi ke atasnya. Dapatkan jawapannya di sini: https://www.gaomon.net/question/macos_mojave_catalina_solution.html Catatan: Untuk maklumat lebih lanjut, sila hubungi kami melalui e-mel: service@gaomon.net...

  • Page 339: Hubungi Untuk Servis Selepas Jualan

    PD1161 6. Hubungi kami untuk servis selepas juala GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...

  • Page 340: Försiktighetsåtgärder

    PD1161 Försiktighetsåtgärder 1. Läs denna bruksanvisning noga innan du använder pennskärmen och spara den för framtida referens. 2. Innan du rengör pennskärmen, dra ur nätsladden och torka av med en mjuk, fuktig trasa, använd inga rengöringsmedel. 3. Utsätt inte denna produkt för vatten eller andra vätskor. Var noga med att aldrig spilla vätska på...
  • Page 341 PD1161 Innehåll ....................340 Försiktighetsåtgärder 1. Produktöversikt ....................... 342 1.1 Produktintroduktion ......................1.2 Produkt och tillbehör ............................................1.3 Visa anslutning Installation av drivrutin ...................... Ersättning av pennspetsar ....................2. OSD-inställningar ..................... 348 3. Funktionsinställningar ..................... 349 .................... 3.1 Prompt för enhetsanslutning .....................

  • Page 342: Produktöversikt

    1. Produktöversikt 1.1 Produktinformation Tack för att du köpte GAOMON PD1161 Pennskärm. Detta är en ny generation av professionell batterifri pennskärm, som avsevärt kan förbättra din arbetseffektivitet vid målning och skapande och den är full av skojigheter. Du kan fritt måla och skriva, skapa olika linjer och färger, precis som när en penna skriver på...
  • Page 343 PD1161 1.2.2 Digital penna Den digitala pennan är batterifri och har 8192 nivåer av tryckkänslighet. Övre knapp：Höger musknappsfunktion (standard) Nedre knapp: Raderfunktion (standard) Pennspets: Vänster musknappsfunktion 1.2.3 3-i-2-anslutningskabel ① ② ③ ④ ⑤ ① Mini HDMI ② USB-C ③ USB-A ④...
  • Page 344 PD1161 1.2.4 Nätadapter Välj lämplig kontakt enligt ditt land eller din region och sätt i den i nätadaptern (kontakten som medföljer produkten kommer att skilja sig beroende på länder och regioner). UK Standard EU Standard US Standard AU Standard Montera Demontera www.gaomon.net...

  • Page 345: Visa Anslutning

    PD1161 1.2.5 Tillbehör Quick Start Guide Reservspetsar (inuti Penna AP50 Pennhållare Snabbstartsguide pennhållaren) Integrerad kabel Nätadapter 1.3 Visa anslutning 1. Anslut din dator och bildskärm med integrerad kabel. 2. Anslut nätadaptern till kabelanslutningen och vrid den 90° så att kontakten inte lossnar och anslut nätadaptern till strömkällan.

  • Page 346: Installation Av Drivrutin

    PD1161 1.4 Installation av drivrutin 1.4.1 OS-support Windows 7 eller senare, macOS 10.12 eller senare. 1.4.2 Installation av drivrutin Ladda ner drivrutinen från vår webbplats: www.gaomon.net/download Efter installationen kan du hitta den grå drivrutinsikonen i systemfältet, vilket innebär att drivrutinen installerades framgångsrikt; när du ansluter surfplattan till datorn blir ikonen orange vilket innebär att drivrutinen redan har känt igen surfplattan och du kan börja använda den nu.

  • Page 347: Ersättning Av Pennspetsar

    PD1161 1.5 Ersättning av pennspetsar 1. Spetsen kommer att nötas ner efter att ha använts under lång tid, då måste du byta ut den mot en ny spets. 2. Skruva loss pennhållaren och ta ut en ny spets. 3. För in den gamla pennspetsen i hålet längst ner på pennhållaren och luta pennan för att dra ut spetsen.

  • Page 348: Osd-Inställningar

    PD1161 2.0 OSD-inställningar AUTO — MENY STRÖM AUTO : Innan du öppnar menyn är funktionen automatisk justering. När du har öppnat menyn är funktionen tillbaka till föregående meny. - : När du har öppnat menyn är dess funktion ner/höger/minska. + : När du har öppnat menyn är dess funktion upp/höger/öka.

  • Page 349: Funktionsinställningar

    PD1161 3.0 Funktionsinställningar 3.1 Prompt för enhetsanslutning 1. Ingen enhet hittad: Datorn känner inte igen surfplattan. 2. Enheten frånkopplad: Datorn har känt igen pennskärmen. www.gaomon.net...

  • Page 350: Inställning Av Arbetsområde

    PD1161 3.2 Inställning av arbetsområde 3.2.1 Använda flera skärmar Markörens placering beror på det skärmläge du valde när du anslöt pennskärmen till en extern bildskärm (t.ex. bärbar dator eller allt-i-ett-PC), till exempel: I Duplicate Mode (dupliceringsläge) visar pennskärmen och den externa bildskärmen samma bild och markören visas på...
  • Page 351 PD1161 3.2.2 Arbetsområdesinställning Definiera tablettområdet som ska mappas till skärmområdet. 1. Fullt område: hela surfplattans aktiva område. Det här är standardinställningen. 2. Anpassat område: Dra hörnen på förgrundsbilden för att välja skärmområde. www.gaomon.net...
  • Page 352 PD1161 3.2.3 Rotera arbetsområde Genom att ändra riktningen på pennskärmen för att ge användarna fler val. Fyra riktningar finns tillgängliga. 3.2.4 Genvägsknappar Funktionsinställning Standardinställning: Placera markören på genvägsknappen eller klicka på tryckknappen för att hitta standardvärdena. Anpassad inställning: Välj den funktion som ska uppnås i popup-dialogrutan och den kommer att sparas automatiskt.
  • Page 353 PD1161 www.gaomon.net...

  • Page 354: Funktionsinställning Av Pennans Knappar

    PD1161 3.3 Funktionsinställning av pennans knappar Anpassad inställning: Välj den funktion som ska uppnås i popup-dialogrutan och den kommer att sparas automatiskt. www.gaomon.net...

  • Page 355: Inställning Av Tryckkänslighet

    PD1161 3.4 Inställning av tryckkänslighet The pressure sensitivity will be changed by dragging the points of the pressure curve. Drag the points to the upper left for higher sensitivity. Drag the points to the lower right for lower sensitivity. www.gaomon.net...

  • Page 356: Test Av Penntryck

    PD1161 3.5 Test av penntryck Du kan gradvis trycka pennan mot skärmen för att testa trycknivån. www.gaomon.net...

  • Page 357: Kalibrering

    PD1161 3.6 Kalibrering Skärmkalibrering: Klicka på det röda korset på skärmen för att slutföra kalibreringen. Fabriksåterställning Klicka på "Fabriksåterställning" för att återställa pennskärmen. Avbryt kalibrering: Klicka på"Avbryt kalibrering"eller tryck på "ESC" för att stoppa kalibreringen. www.gaomon.net...

  • Page 358: Aktivera Windows-Bläckfunktion

    PD1161 3.7 Aktivera Windows-bläckfunktionen Funktionen är för programvara som stöder Windows Ink, till exempel Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 och så vidare. www.gaomon.net...

  • Page 359: Musläge (Endast För Specifika Modeller)

    PD1161 3.8 Musläge (Endast för specifika modeller) Som visas nedan markerar du kryssrutan framför musläget för att öppna musläget. När du flyttar pennan under musläget rör sig markören enligt den relativa koordinatprincipen, som att flytta markören med musen. Det betyder att du kan klicka på ikoner eller välja alternativ i skärmkanten utan att flytta pennan till kanten av arbetsområdet.

  • Page 360: Anpassa Tryckknappar Och Tryckkurva

    PD1161 3.9 Anpassa tryckknappar och tryckkurva Du kan anpassa funktionen för tryckknappar och tryckkurva för olika program. Välj ett program, anpassa funktionen för tryckknapparna och justera tryckkurvan, inställningarna kommer att sparas automatiskt. www.gaomon.net...

  • Page 361: Dataexport Och Import

    PD1161 3.10 Dataexport och import Drivrutinen stöder export och import av dina anpassade konfigurationsdata för produkten, vilket är bekvämt för dig när du använder annan programvara och kan undvika problem med upprepade inställningar. www.gaomon.net...

  • Page 362: Specifikationer

    PD1161 Specifikationer Model PD1161 Panelstorlek 11,6 tum Upplösning 1920 x 1080 (16:9) LCD-typ Aktivt område 256,3 x 144,2 mm Kontrastförhållande 1000:1 Skärm Ljusstyrka 220 cd/m2 Svarstid 25 ms 89°/89°(H)/89°/89°(V) Synvinkel (Typ) (CR > 10) Gamut 72% Ntsc Visningsfärg 16,7 M...

  • Page 363: Felsökning

    Mac OS: Systempreferens –– Skärmar –– Arrangemang –– ”Spegelskärmar” 3. Om du väljer att använda i utökat läge. Se till att du väljer pennskärm som arbetsområde i GAOMON drivrutin. Det är vanligtvis ”Skärm 2”. Bilder är suddiga Ställ in skärmupplösningen på 1920 x 1080.

  • Page 364: Driftstörningar Relaterade Till Funktioner

    är inom 10 mm. Det finns en avvikelse mellan Försök med kalibrering spetsen och markören GAOMON-drivrutinen indikerar ”enhet ansluten”, men pennan svarar inte i Mac OS 10.14 eller högre versioner. Hitta svar här: https://www.gaomon.net/question/macos_mojave_catalina_solution.html Obs: För mer information kontakta oss via...

  • Page 365: Kontakta Oss För Kundservice

    PD1161 6.0 Kontakta oss för kundservice GAOMON TECHNOLOGY CORPORATION www.facebook.com/Gaomonpentablet twitter.com/Gaomonpentablet service@gaomon.net https://www.gaomon.net www.gaomon.net...
