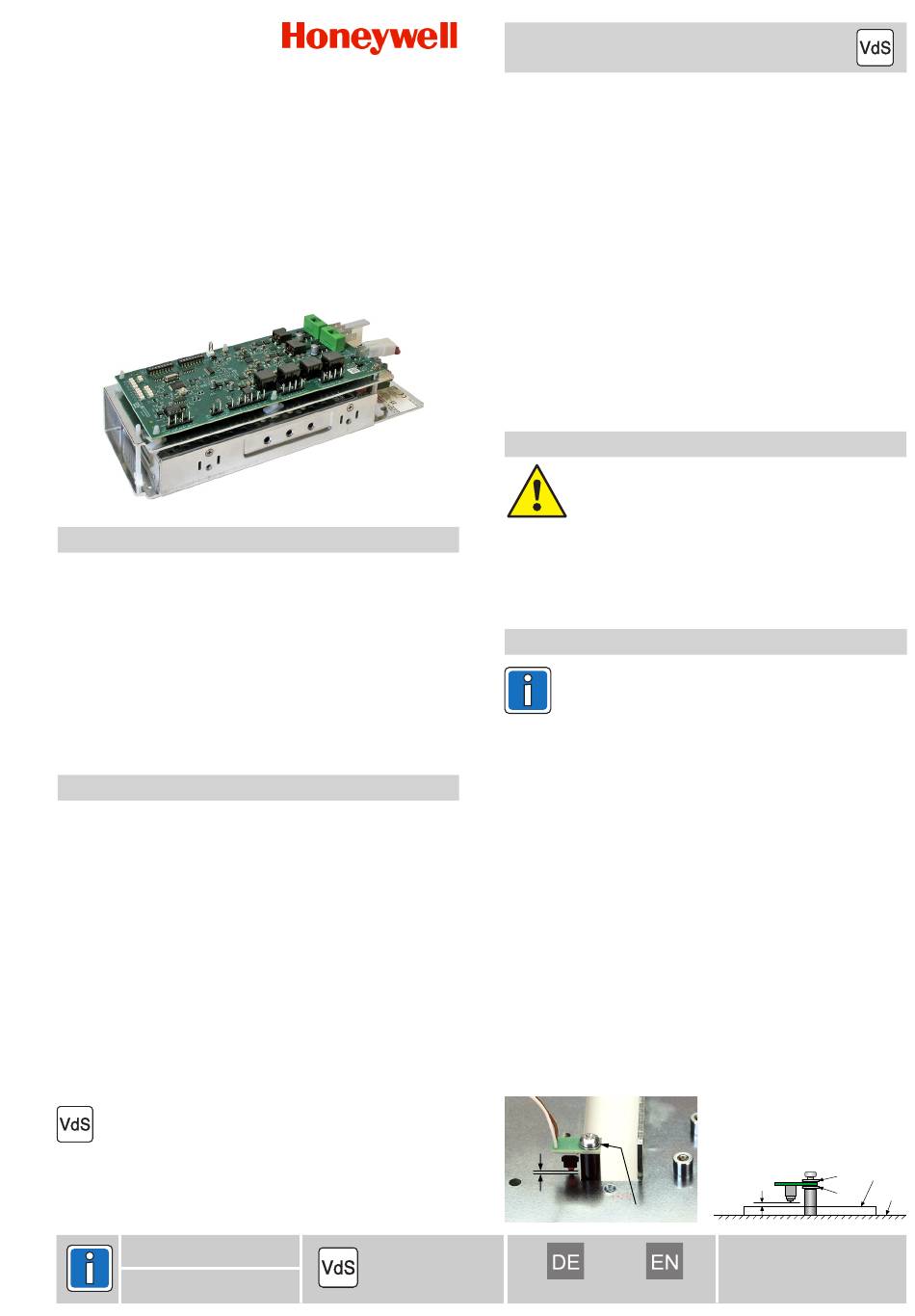

Honeywell MBPSU140 Mounting And Connection Instructions

Montage-Anschluss-Anleitung
Netz-/Ladeteil 12 V DC / 140 Ah
Art.-Nr. MBPSU140
Netz-/Ladeteil 12 V DC / 52 Ah
Art.-Nr. MBPSU52
Netz-/Ladeteil 12 V DC / 26 Ah
Art.-Nr. MBPSU26
1. Leistungsmerkmale
Vollelektronisches Netz-/Ladeteil.
- Spannungsstabilisiert mit Strombegrenzung
- Bereitschaftsparallelbetrieb mit Akkuüberwachung
- Tiefentladeschutz
- Ladeschaltungsüberwachung für jeden Akku
- Batteriedefekt-Erkennung
- entspricht EN 50131-6, Grad 3,
Umweltklasse II, Ausführungsart A
- entspricht VdS, Energieversorgung Typ 1
- VdS 2115 Klasse C, Umweltklasse II
- SES-EMA-RL-T2:2021-04
2. Betriebsarten - Übersicht
Das Netz-/Ladeteil kann an folgende Zentralensysteme eingesetzt
werden. Je nach Anwendung erfolgt die Art des Anschlusses über den
Anschlussport ST2 und falls möglich über BUS-2.
2.1 Busbetrieb MB-Secure oder
MB-Secure PRO
è Einsatz in der MB-Secure Zentralenreihe
Diese Betriebsart ist geeignet für Zentralen der Zentralenreihe
MB-Secure und MB-Secure PRO.
Störungen werden über den BUS-2 gemeldet.
2.2 MB-Panel Mode
èEinsatz in der 561-MB Zentralenreihe
Übertragungsgeräte DS xxxx
Diese Betriebsart ist geeignet für Zentralen der 561-MB Reihe. Der
BUS-2 ist hier ohne Funktion. Störungsmeldungen werden am Ausgang
ST2 ausgegeben.
Bei VdS-gemäßer Anwendung ist diese Betriebsart nicht
zulässig.
Beachten Sie Kap. 6.2 zur Auswahl der Störungsmeldungen!
800-26986 Rev. C
2024-11-20
3. VdS-Richtlinien zur
Die Energieversorgung muss mit einer separaten Siche-
rung an das Netz angeschaltet werden.
Verfügt die elektrische Installation über einen Fehlerstrom-
Schutzschalter (FI-Schalter), muss der Energieversorgung ein
eigener Fehlerstrom-Schutzschalter zugeordnet werden. Sicherung
und FI-Schalter sollten sich nach Möglichkeit innerhalb des Sicher-
heitsbereichs befinden.
Ist die Energieversorgung nicht Bestandteil der Zentrale, muss sie in
unmittelbarer Nähe (ohne Zwischenraum) montiert werden, so dass
ein Angriff auf die Verbindungsleitung ohne mechanische Beschädi-
gung der Gehäuse nicht möglich ist. Vorzugsweise sind Zentrale und
Energieversorgung miteinander zu verschrauben.
An die Netzspannung der Energieversorgung dürfen keine anlagen-
fremden Verbraucher angeschaltet werden.
Die in der Energieversorgung eingesetzten Akkus müssen
anerkannt sein. Die in der Energieversorgung eingesetzten Akkus
müssen anerkannt sein. Es dürfen nur Akkus gleichen Zustands
und gleichen Alters verwendet werden.
Die Akkus müssen mittels Druckverschluss (Art.-Nr. 055280) auf
dem Gehäuseboden befestigt werden. Alternativ können integrierte
Befestigungswinkel die in manche Geäusen integriert sind,
verwendet werden.
4. Sicherheitshinweise
Schalten Sie bei Installationsarbeiten jeglicher Art das Gerät
spannungslos.
Warten Sie min. 20 Sekunden nach Spannungs-Abschaltung mit den
Arbeiten, bis die internen Spannungen auf einen ungefährlichen Wert
gesunken sind.
5. Montage
Hinweis zum Einbau in ein separates Metallgehäuse
Beim Einbau des Netz-/Ladeteil in ein separates Metallgehäuse
verwenden Sie dazu ein passendes Gehäuse aus unserem Katalog.
Bei der Auswahl der Gehäusegröße achten Sie bitte auf die
Unterbringung der Akkus.
Netzteil einbauen
Setzen Sie das Netz-/Ladeteil in die vorgesehene Montagepositi-
Ÿ
on auf der Bodenplatte des Gehäuses ein, wie in den nachfolgen-
den Beschreibungen erläutert.
Verschrauben Sie das Netz-/Ladeteil sicher mit der Gehäuserückwand.
Ÿ
Befestigen Sie den Akku mittels Druckverschluss (Art.-Nr. 055280)
Ÿ
auf dem Gehäuseboden.
Montage der Abreißsicherung
Abstandsbolzen und Platine mit Schalter gemäß Abbildung auf dem
Montageuntergrund festschrauben.
Abstand "A" zwischen Schalter und Gehäuserückwand ca. 2 mm.
Falls erforderlich, mit Unterlegscheibe(n) unten korrigieren.
A
2 mm
MBPSU140: G124027
MBPSU52: G124037
MBPSU26: G124038
Seite 1 - 10
Energieversorgung
Achtung!
Gefahr von Stromschlag!
Richtlinien
Bei Anlagen gemäß VdS und EN muss das Gehäuse, auch
wenn es für den nachträglichen Einbau eines Schlosses
vorgesehen ist, grundsätzlich verplombt werden.
Bei Anlagen, bei denen der Aufbau der Zentrale nicht den
EN-Richtlinien entspricht, muss die EN-Kennzeichnung an
der Zentrale entfernt werden.
A = 2 mm
Unterlegscheibe oben
Page 11 - 20
1 - Unterlegscheibe oben
2 - Unterlegscheibe unten zum
Höhenausgleich
3 - Gehäuserückwand
4 - Montageuntergrund
1 3
2
4
