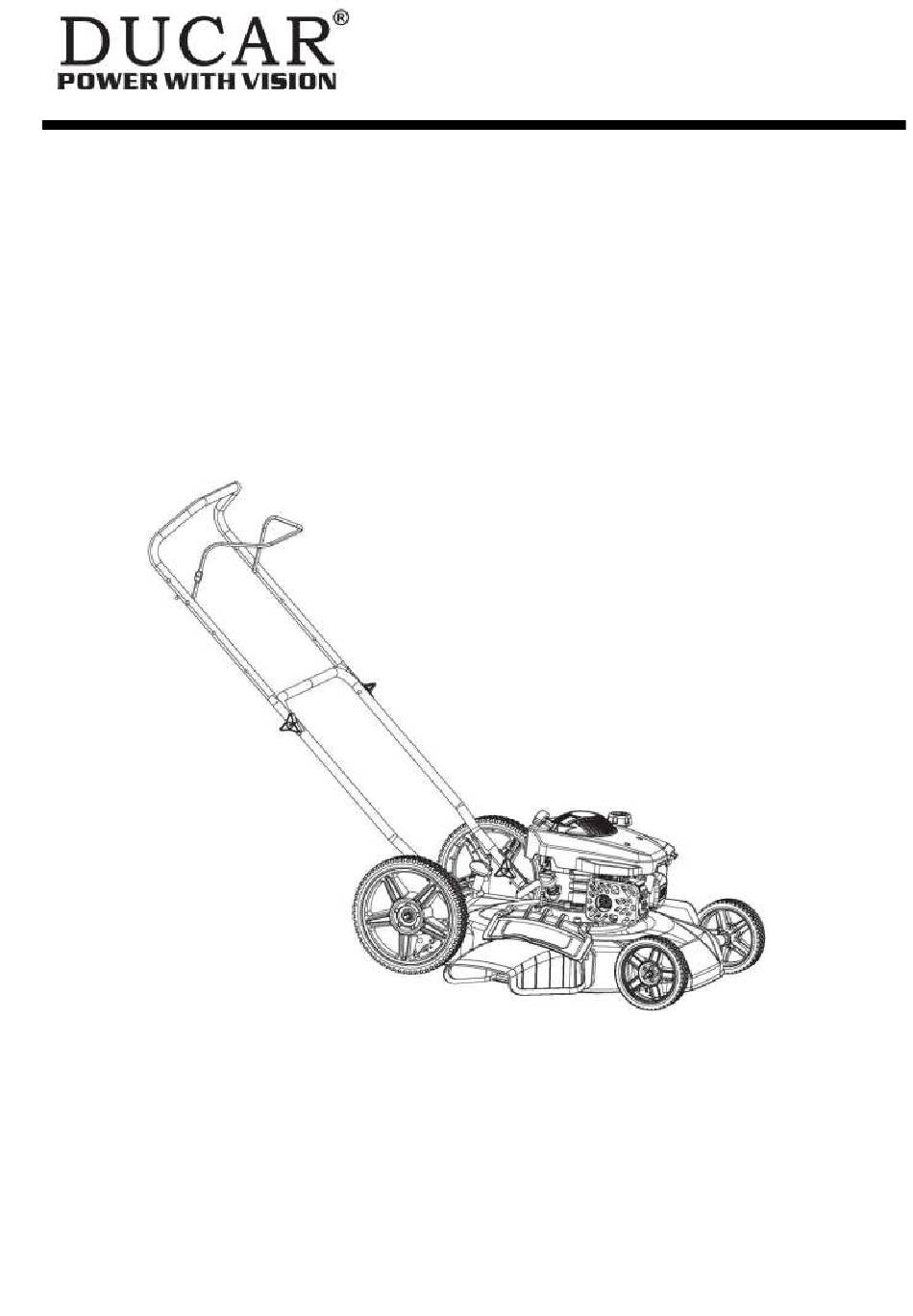

- Page 1 DM50PL Ruohonleikkuri Gräsklippare Lawnmover Käyttöopas Bruksanvisning User manual ID: 103463204 EAN: 6438014372686...
- Page 2 Esittely Älä muuta moottorin säätimiä tai kierroslukualuetta. Se voi johtaa vaaratilanteisiin. Tämä työnnettävä ruohonleikkuri sopii niin koti- kuin ammattikäyttöön. Se on suunniteltu ensisijaisesti Turvallisuus hoidettujen nurmikkojen leikkaamiseen. Sitä ei ole suunniteltu tonttien raivaamiseen tai maatalouskäyttöön. Lue tämän käyttöoppaan sisältö ennen kuin käynnistät moottorin.
- Page 3 • Älä koskaan säilytä konetta tai polttoainekanisteria paikassa, jossa on avotulta, kipinöitä tai esimerkiksi • Älä käytä konetta alkoholin tai lääkkeiden vaikutuksen vedenlämmittimen tai muun kaasutoimisen laitteen alaisena. sytytysliekki. • Älä koskaan leikkaa märkää nurmikkoa. Pidä hyvä • Älä koskaan täytä polttoainesäiliötä ajoneuvon sisällä tai jalansija ja kävele, älä...
- Page 4 Tuotetiedot Tiedot Nimellisnopeus 2 800 kierr./min Iskutilavuus 150 cm3 Leikkuuleveys 50 cm Korkeuden säätö 2,5–8 cm Edessä 7 ”, takana 11 ” Pyörät Kuva 1 Turvallisuus ja merkinnät Tärkeää: Turvallisuusohjeita 2. Pyörien asennus (katso kuva 2) sisältävät tarrat sijaitsevat mahdollisten VAAROJEN •...
-
Page 5: Tuotteen Yleiskatsaus
Tuotteen yleiskatsaus Kuva 5 Kuva 4 1. Ilmansuodatin 2. Polttoainesäiliön korkki Moottoriöljyn tason tarkistaminen 3. Öljyn täyttöaukko/öljytikku 4. Korkeuden säätö Huoltoväli: Ennen jokaista käyttöä. 5. Työntöaisan kiristysnuppi 1. Poista öljytikku, pyyhi se puhtaaksi ja aseta se kokonaan paikalleen. Tarkista, että öljy on oikealla Käyttö... -
Page 6: Leikkuukorkeuden Säätö
2. Pidä kiinni työntöaisan vivusta (kuva 8). Leikkuukorkeuden säätö VAROITUS Voit joutua vahingossa kosketukseen leikkuuterän kanssa, kun säädät leikkuukorkeutta. • Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet. • Älä laita sormiasi leikkuukotelon alle, kun säädät leikkuukorkeutta. Älä ylitä leikkuukorkeuden säätörajoja. Se voi johtaa vakavaan loukkaantumiseen tai kuolemaan. - Page 7 Bioleikkuu • Vaihtele leikkuusuuntaa. Tällöin leikattu ruoho Ruohonleikkuri toimitetaan bioleikkuutulpalla. Jos sinulla leviää paremmin, jolloin se lannoittaa nurmikkoa on ruohonkerääjä, irrota se ennen bioleikkuun aloittamista. hyvin. • Ruohon kerääminen (myydään erikseen) Jos leikkuutulos ei tyydytä, kokeile seuraavaa. • Käytä ruohonkerääjää, kun haluat kerätä ruohon ja lehdet Vaihda tai teroita terä.
- Page 8 Sytytystulpan huolto Kun moottori on jäähtynyt, irrota sytytystulpan johto. Irrota sytytystulppa tulppa-avaimella. Puhdista sytytystulppa lankaharjalla (ei sisälly). Aseta kärkiväli 0,75 mm:iin rakotulkilla. Aseta sytytystulppa huolellisesti paikoilleen käsin, jotta se menee oikeille kierteilleen. Kun sytytystulppa on paikallaan, kiristä se tulppa-avaimella, jotta aluslevy puristuu tiiviiksi. Huolto Huomaa: Ruohonleikkurin vasen ja oikea puoli määritellään käyttöpaikasta eli ruohonleikkurin takaa.
-
Page 9: Moottoriöljyn Vaihtaminen
Ilmansuodattimen vaihtaminen Huoltoväli: 50 tunnin välein 1. Avaa salpa (1) ja vedä ylöspäin avataksesi suodatinkotelon (2). (Kuva 12) (Kuva 15) 3. Kallista ruohonleikkuri kyljelleen öljytikku alaspäin valuttaaksesi käytetty öljy ulos öljyntäyttöputken kautta (kuva 16). (Kuva 12) 2. Vaihda ilmansuodatin (kuva 13). (Kuva 16) (Kuva 13) 4. - Page 10 1. Asenna uusi terä ja asennustarvikkeet. Kiristä Kun ruohoa ei enää irtoa, sammuta vesi ja siirrä teräpultti kääntämällä sitä myötäpäivään. ruohonleikkuri kuivaan paikkaan. Anna moottorin käydä pari minuuttia, jotta leikkuukotelo kuivuu. Varastointi Säilytä viileässä, puhtaassa ja kuivassa paikassa. Ruohonleikkurin valmistelu varastointia varten VAROITUS Bensiinihöyryt voivat räjähtää.
- Page 11 Introduktion Ändra inte motorstyrningen eller varvtalsintervallet. Det kan orsaka farliga situationer. Den här gräsklipparen är lämplig för både privat och professionellt bruk. Den är främst avsedd för klippning av Säkerhet skötta gräsmattor. Den är inte avsedd för markröjning eller jordbruksanvändning. Läs igenom innehållet i denna instruktionsbok innan du startar motorn.
- Page 12 • Använd inte maskinen under påverkan av alkohol eller • Förvara aldrig maskinen eller bränsledunken där det finns läkemedel. öppen eld, gnistor eller t.ex. i närheten av pilotlampan på • Klipp aldrig en våt gräsmatta. Håll ett bra fotfäste och gå, en varmvattenberedare eller annan gasdriven apparat.
- Page 13 Produktinformation Information Nominellt varvtal 2 800 varv/min Cylindervolym 150 cm3 Klippbredd 50 cm Höjdjustering 2,5–8 cm Fram 7”, bak 11” Hjul Figur 1 Säkerhet och märkning Viktigt: Etiketter med 2. Montering av hjul (se figur 2) säkerhetsinstruktioner finns i närheten av potentiella FAROR. •...
- Page 14 Produktöversikt Figur 5 Figur 4 1. Luftfilter 2. Bränsletankens lock Kontroll av motoroljenivån 3. Oljepåfyllning/oljesticka 4. Höjdjustering Serviceintervall: Före varje användning 5. Åtdragningsvred för handtaget 1. Ta bort oljestickan, torka den ren och sätt tillbaka den helt. Kontrollera att oljan är på rätt nivå. (Figur 6) Användning Fylla bränsletanken VARNING...
-
Page 15: Justering Av Klipphöjd
1. Håll i spaken på handtaget (figur 8). Justering av klipphöjd VARNING Du kan oavsiktligt komma i kontakt med kniven när du justerar klipphöjden. • Stäng av motorn och vänta tills alla rörliga delar har stannat. • Stick inte in fingrarna under höljet när du justerar klipphöjden. -
Page 16: Tips För Användning
Bioklippning • Klipp i olika riktningar. Detta gör att det klippta Klipparen levereras med en bioclip-plugg. Om du har en gräset sprids bättre, vilket ger gräsmattan en bra gräsuppsamlare ska du ta bort den innan du påbörjar gödning. bioklippningen. • Om du inte är nöjd med resultatet kan du prova Samla upp gräset (säljs separat) följande. - Page 17 Underhåll av tändstift Skruva av tändstiftet då motorn svalnat. Ta loss tändstiftet med en tändstiftsnyckel. Rengör tändstiftet med en stålborste (ingår ej). Ställ in gnistgapet på 0,75 mm med ett skjutmått. Skruva försiktigt tillbaka tändstiftet för hand så att det går in i rätt gängor. Dra åt tändstiftet med en tändstiftsnyckel så...
-
Page 18: Byte Av Motorolja
Byte av luftfilter Serviceintervall: Var 50:e timme 1. Öppna spärren (1) och dra uppåt för att öppna filterhuset (2). (Figur 12) (Figur 15) 3. Luta klipparen på sidan med oljestickan nedåt för att tömma ut den använda oljan genom oljepåfyllningsröret (figur 16). (Figur 12) 2. - Page 19 Stäng av vattnet och flytta gräsklipparen till en torr 1. Montera den nya kniven och monteringstillbehören. Dra åt knivbulten genom att vrida den medurs. plats när det inte längre lossnar gräs från den. Låt motorn gå i ett par minuter för att torka ut höljet.
-
Page 20: General Operation
Introduction Do not tamper with the engine controls or alter the governor speed; doing so may create an unsafe condition resulting in This rotary-blade, walk-behind lawn mower is intended to personal injury. be used by residential homeowners or professional, hired operators. -
Page 21: Slope Operation
• • Do not operate this machine while under the influence of Never store the machine or fuel container where there is alcohol or drugs. an open flame, spark, or pilot light such as on a water • Never operate mower in wet grass. Always be sure of your heater or on other appliances. - Page 22 Product Specification Component Specification Rated Speed 2800RPM Displacement 150cc 20“ Cutting Width 1"- 3“ Height Adjustment 7" Front 11“ Wheels Figure 1 Safety & Instruction Decals 2.Attaching Wheels (See Figure 2) Important: Safety & instruction decals are • Parts needed - 2 front wheels (7"), 2 rear wheels (11"), located near areas of 4 washers and 4 nuts.
-
Page 23: Product Overview
Product Overview Figure 5 Figure 4 1. Air Filter 2. Fuel Tank Cap Checking the Engine Oil Level 3. Oil Fill / Dipstick 4. Height Adjustment Service Interval: Before each use. 5. Handle Loosening Knob 1. Remove dipstick, wipe it clean, and fully re-insert it, check to see if oil is needed by the oil mark that is Operation left the dipstick. -
Page 24: Cutting Height Adjustment
2. Hold the blade control bar (Figure 8) against Cutting Height Adjustment the handle. WARNING Adjusting the cutting height may bring you into contact with the moving blade, causing serious injury. • Stop the engine and wait for all the moving parts stop. -
Page 25: Mulching The Clippings
Mulching the Clippings • Alternate the mowing direction. This helps disperse Your mower comes mulch ready. If you have a grass the clippings over the lawn for even fertilization. catcher please remove it before mulching. • If the finished lawn is unsatisfactory, try one or more Bagging the Clippings (Not Included) of the following. -
Page 26: Maintenance
Spark Plug Maintenance Once the engine has cooled, remove the spark plug wire. Remove the spark plug using a spark plug wrench. Clean the spark plug with a wire brush (not supplied). Using a feeler gauge set the gap to 0.75mm. Install the spark plug carefully by hand, to avoid cross-threading. -
Page 27: Replacing The Air Filter
Replacing the Air Filter Service Interval: Every 50 Hours 1. Unlock the latch (1) and pull upward to open the filter compartment (2). (Fig.12) (Figure 15) 3. Tip the mower onto its side, with the dipstick down, to drain the used oil out through the oil fill tube.(Figure 16) (Figure 12) 2. -
Page 28: Preparing The Mower For Storage
When no more clippings come out, stop the water 1. Install new blade with all mounting hardware; tighten blade bolt by turning clockwise. and move the mower to a dry area. Run the engine for a few minutes to dry the housing to prevent.
