D ü n y a n ı n H a v a s ı n ı D e ğ i ş t i r e n M a r k a
KULLANIM KILAVUZU
& GARANTİ BELGESİ
BORAX
AKSİYEL KANAL TİPİ FANLAR
BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi Belgesine
• BORAX 200-2K
• BORAX 300-2K
sahip üretim tesisinde üretilmektedir.
GOST-R
• BORAX 250-2K
• BORAX 350-2K
TR
Advertisement
Table of Contents
Related Manuals for BVN BORAX 200-2K
Summary of Contents for BVN BORAX 200-2K

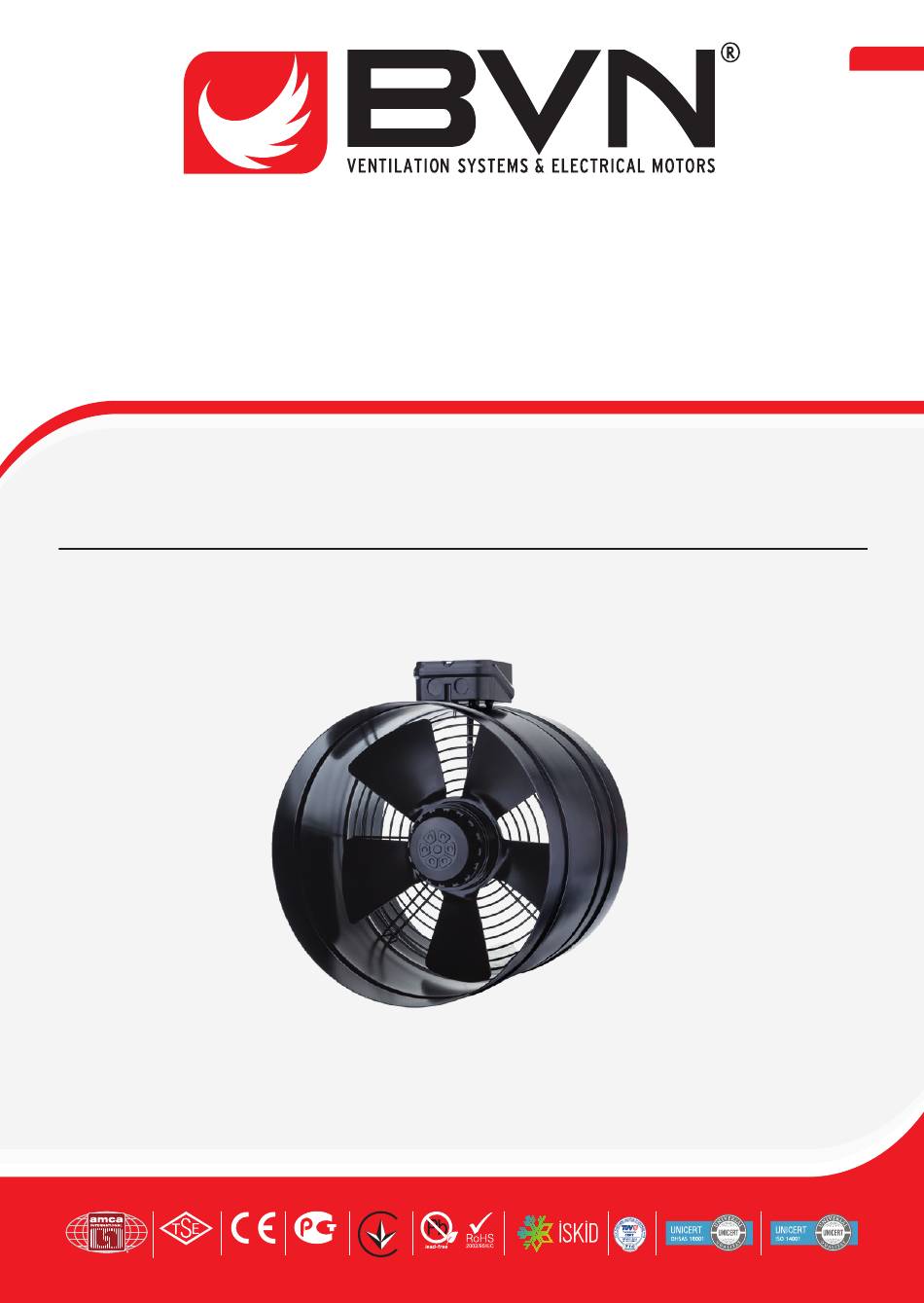

- Page 1 D ü n y a n ı n H a v a s ı n ı D e ğ i ş t i r e n M a r k a KULLANIM KILAVUZU & GARANTİ BELGESİ BORAX • BORAX 200-2K • BORAX 250-2K • BORAX 300-2K • BORAX 350-2K AKSİYEL KANAL TİPİ FANLAR BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi Belgesine sahip üretim tesisinde üretilmektedir. GOST-R...
- Page 2 iMALATÇI VEYA iTHALATÇI FiRMA BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ. UNVANI Ömerli Mah. Hadımköy-İstanbul Cad.No: 147 Arnavutköy / ADRESi İSTANBUL TEL / FAX 0212 771 48 48 / 0212 771 48 42 FiRMA YETKiLiSiNi iMZA VE KAŞESi ÜRÜN CiNSi MARKASI MODEL BORAX BANDROL VE SERi NO...
-
Page 3: Güvenli̇k Uyarilari
KULLANIM KILAVUZU & GARANTİ BELGESİ GÜVENLİK UYARILARI • Bu fanlar dönen parçalar ve gerekli elektrik bağlantıları içerir. Bu yüzden montajında bakımında ve çalıştırılmasında güvenlik uyarılarına dikkat ediniz. • Cihazların güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu cihazın, fiziksel, duyu ve zihinsel yetenekleri engelli olan (çocuklar dahil ) veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılması... - Page 4 TEKNİK ÖZELLİKLER IP 44 / CL B TİP BORAX 200-2K BORAX 250-2K BORAX 300-2K BORAX 350-2K (μF) r.p.m m³/h TİP...
- Page 5 KULLANIM KILAVUZU & GARANTİ BELGESİ Ürün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer baskılı dokümanlarda beyan edilen değerler ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler ürünün kullanım ve ortam şartlarına göre değişebilir. MONTAJ ŞEMASI HAVA YÖNÜ HAVA KANALI KELEPÇE BORAX...
- Page 6 Black / Siyah Blue / Mavi Yellow-Green / Sarı-Yeşil • Cihaz 1000 m ve üzeri bir yükseklikte kullanılamaz. Olması durumda BVN yetkili servisine danışınız. • Ürünler yalnızca yetkili kişilerce montaj edilmelidir. • Montajı yapılacak ürün, projede belirtilen yere duvara veya zemine sağlam bir şekilde monte edilmelidir.
- Page 7 KULLANIM KILAVUZU & GARANTİ BELGESİ • Ürün tozlu ve yağlı çalışma ortamında kullanılacak ise mutlaka filtre ile kullanılmalıdır. • Öne eğimli fanlar yağlı ve kirli ortamlarda egzoz havalandırması için tavsiye edilmez, taze hava uygulamalarında kullanılması tavsiye edilir. KULLANIM BORAX serisi Aksiyel Kanal tipi fanlar, yaygın olarak endüstriyel makine soğutmalarında,elektrik pano soğutması...
- Page 8 • Herhangi bir sorunla karşılaşırsanız yetkili kişilere haber veriniz. Ürünü sürekli olarak kullanmaya başladığınızda herhangi bir arıza anında arıza tipi belirlenmelidir. Arızanın giderilebilmesi için mutlaka teknik servisle irtibata geçilmelidir. Kesinlikle kendiniz müdahale etmeye kalkışmayınız. ARIZALAR VE GİDERİLMESİ ANORMAL DURUM OLASI NEDEN DÜZELTİCİ...
- Page 9 KULLANIM KILAVUZU & GARANTİ BELGESİ • Tedbirsiz, hızlı kaldırma ve indirmelerden doğacak hasarları önlemek için gerekli tüm tedbirler alınmalı, • Ürünler, dikkatli bir şekilde sıkı tutularak tek tek taşınmalıdır. Savurma, elden ele atmalardan kaçınılmalıdır. Ürün ambalajından çıkarıldıktan sonra; • Teslim edilen ürünün doğruluğu kontrol edilmelidir. •...
-
Page 10: Garanti̇ Ve Servi̇s
Aşağıdaki önerilere uymanızı rica ederiz. 1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylattırınız. 2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız. BVN tarafından verilen bu garanti, ürünün normalin dışında kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi, aşağıdaki durumlarda garanti dışıdır: 1. Kullanma hatalarından meydana gelen hasar ve arızalar. - Page 11 KULLANIM KILAVUZU & GARANTİ BELGESİ GARANTİ ŞARTLARI 1. Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır. 2. Ürünün bütün parçaları dahil olmak üzere tamamı Firmamızın garanti kapsamındadır. 3. Ürünün garanti süresi içerisinde arızalanması durumunda, tamirde geçen süregaranti süresine eklenir. Ürünün tamir süresi 20 iş gününü geçemez. Bu süre, ürüne ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması...
- Page 12 8. Tüketicilerin şikayet ve itirazları konusundaki basvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler. 9. Ürünün ayıplı olduğunun anlaşılması durumunda tüketici; a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını...
-
Page 13: Certificate Of Warranty
CERTIFICATE OF WARRANTY BORAX • BORAX 200-2K • BORAX 250-2K • BORAX 300-2K • BORAX 350-2K AC AXIAL IN LINE DUCT FANS Products with BVN brand are manufactured in production facilities with ISO 9001: 2015 Quality Management System certificate. GOST-R... - Page 14 MANUFACTURER’S / IMPORTER’S BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ. NAME Ömerli Mah. Hadımköy-İstanbul Cad.No: 147 Arnavutköy / ADDRESS İSTANBUL PHONE/FAX 0212 771 48 48 / 0212 771 48 42 COMPANY REPRESENTATIVE’S SIGNATURE/SEAL PRODUCT’S TYPE BRAND BORAX MODEL LABEL AND SERIAL NO DELIVERY DATE&PLACE 20 WORK-DAY MAX.REPAIR PERIOD...
-
Page 15: Safety Warnings
USER’S MANUAL & CERTIFICATE OF WARRANTY SAFETY WARNINGS • These fans contain rotating parts and electrical connections. Therefore, pay attention to safety warnings during their assembly, maintenance and operation. • Electrical connections and assembly must be made by authorized persons. •... - Page 16 TECHNICAL FEATURES IP 44 / CL B TYPE BORAX 200-2K BORAX 250-2K BORAX 300-2K BORAX 350-2K (μF) r.p.m m³/h TYPE BORAX 200-2K 50/60 0,28 2750/3200 680/790 BORAX 250-2K 50/60 2700/3100 1500/1700 BORAX 300-2K 50/60 140/190 0,6/0,85 2600/2800 2020/2175 BORAX 350-2K...
- Page 17 USER’S MANUAL & CERTIFICATE OF WARRANTY ASSEMBLY HAVA YÖNÜ HAVA KANALI KELEPÇE BORAX KELEPÇE HAVA KANALI • Device for mounting holes and the distance from the mouth to the device according to the product structure of the flange. • Put the device with insulating material between two-product. •...
- Page 18 Yellow-Green / Sarı-Yeşil • The device cannot be used at altitudes of 1000 m and above. In this case,consult your BVN authorized service. • Products should be installed only by authorized persons. • Installation of the product to be specified in the Project location to the Wall or flor must be securely mounted.
- Page 19 USER’S MANUAL & CERTIFICATE OF WARRANTY USAGE BORAX series Axial fans, common in industrial cooling, cooling, electrical panels, UPS systems, freezer refrigeration, welding machines used for cooling and air conditioning in commercial and residential areas. Space is limited and high air flow rates are ideal for applications that need. With advanced software technology with a specially designed propeller structure, despite its small size reach to provide maximum airflow with minimum noise level Users Before using radial centrifugal fans are obliged to read carefully the...
- Page 20 DEFECTS AND HOW TO FIX THEM ABNORMAL POSSIBLE CAUSE HOW TO FIX SITUATIO TOO MUCH ROTOR IMBALANCE CHANGE THE ROTOR SOUND (NOISE) MOTOR IS DAMAGED CHANGE THE MOTOR THE DEVICE IS CONDENSATOR CHANGE THE NOT WORKING IS NOT WORKING CONDENSATOR FAULTY SPEED CHECK THE INSTALLATION ADJUSTMENT CONNECTION...
- Page 21 USER’S MANUAL & CERTIFICATE OF WARRANTY After taking the product out of its package; • The delivered product should be checked. • The product must be checked for damage during transport. If thereis any lost or damaged part, it should immediately be informed to the transporter or our firm verbally or by writing.
-
Page 22: Warranty And Service
1. When you buy a product, have your Authorized Dealer approve the Warranty 2. Use your product according to the user’s manual. The warranty provided by BVN does not cover the damages arising out of using the product under conditions other than its normal conditions of use. The following conditions are also not included in the warranty: 1. -
Page 23: Warranty Terms And Conditions
USER’S MANUAL & CERTIFICATE OF WARRANTY WARRANTY TERMS AND CONDITIONS 1. The warranty period is 2(TWO) YEARS from the date of delivery . 2. The product including all its components is under the warranty of our company. 3. In case of defects within the warranty period ,the period spent in repairing is added to the warranty period.The repairing period is maximum 20 days. - Page 24 w w w . b v n a i r . c o m T. +90 212 771 48 48 F. +90 212 771 48 42 sales@bvnair.com / export@bvnair.com...
