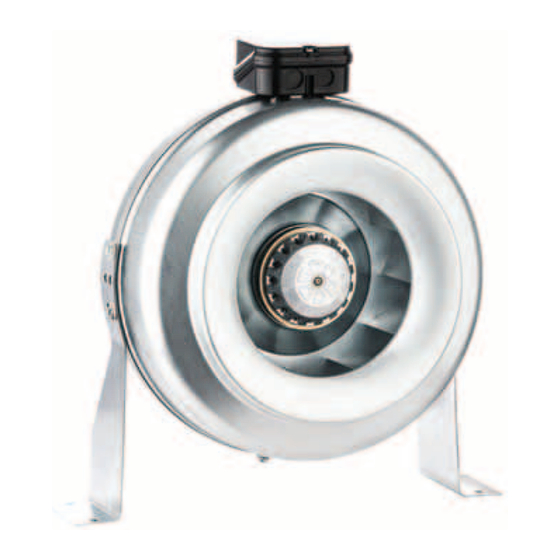

  • Page 1 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 2 KULLANMA KILAVUZU & GARANTi BELGESi BDTX 200-A 315-A 200-B 315-B 150-B 250-A 355-A 160-A 250-B 355-B KANAL T P RADYAL FANLAR BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi belgesine sahip üretim tesisinde üretilmektedir.
  • Page 2 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 3 iMALATÇI VEYA iTHALATÇI FiRMA ÜNVANI BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ. Ömerli Mah. Hadımköy-İstanbul Cad.No: 147 ADRESi Arnavutköy/İSTANBUL TEL / FAX 0212 771 48 48 / 0212 771 48 42 FiRMA YETKiLiSiNiN iMZA VE KAŞESi ÜRÜNÜN CiNSi MARKASI...
  • Page 3 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 4 & KULLANIM KILAVUZU GARANTi BELGESi GÜVENL K UYARILARI • Bu fanlar dönen parçalar ve gerekli elektrik bağlantıları içerir bu yüzden montajında bakımında ve çalıştırılmasında güvenlik uyarılarına dikkat ediniz. • Cihazların güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı...
  • Page 4 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 5 TEKN K ÖZELL KLER IP 44 CL B/F BDTX 100 BDTX 125 BDTX 150 BDTX 160 BDTX 200 BDTX 250 BDTX 315 BDTX 355 D/dak dB(A) BDTX 100 2610 BDTX 125 2325 BDTX 150...
  • Page 5 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 6 & KULLANIM KILAVUZU GARANTi BELGESi MONTAJ ŞEMASI 1- Duvara montaj için duvara ayak deliklerine ve mesafelerine uygun delikler delin ve dübel takın. 2- Ürün ayakları ürüne montaj edin. 3- Ayaklı ürün duvara montaj edin. 4- Şekilde görüldüğü...
  • Page 6 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 7 BAĞLANTI ŞEMASI / MONOFAZE BAĞLANTI BDTX 355 B KAHVE SiYAH YEŞ L-SARI • Ürünler yalnızca yetkili kişilerce montaj edilmelidir. • Montajı yapılacak ürün projede belirtilen yere duvara veya zemine sağlam bir şekilde monte edilmelidir. Duvara monte edilecekse kelepçelerle veya montaj bağlantı...
  • Page 7 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 8 & KULLANIM KILAVUZU GARANTi BELGESi KULLANIM BDTX - serisi kanal tipi radyal fanlar, yüksek hava debisi ve yüksek basınç istenen kanallı havalandırma sistemleri için en ideal fanlardır. Hava kanallarına, ihtiyaç duyulan her pozisyonda direkt olarak monte edilebilirler. BDTX serisi radyal kanal fanları...
  • Page 8 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 9 ARIZALAR VE G DER LMES ANORMAL DURUM OLASI NEDEN DÜZELT C ŞLEM AŞIRI SES ROTOR DENGESİZLİĞİ ROTORU DEĞİŞTİRİNİZ (GÜRÜLTÜ) MOTOR HASARLI MOTORU DEĞİŞTİRİNİZ CİHAZ KONDANSATÖR KONDANSATÖRÜ ÇALIŞMIYOR ÇALIŞMIYOR DEĞİŞTİRİNİZ HATALI HIZ AYAR TESİSAT (KURULUMU) BAĞLANTISI KONTROL EDİNİZ ELEKTRİK BAĞLANTISINI...
  • Page 9 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 10 & KULLANIM KILAVUZU GARANTi BELGESi • Ürünler ,dikkatli bir şekilde sıkı tutularak tek tek taşınmalı. Savurma , elden ele atmalardan kaçınılmalıdır. Ürün ambalajından çıkarıldıktan sonra ; • Teslim edilen ürünün doğruluğu kontrol edilmelidir. • Nakliye esnasında hasar olup olmadığı kontrol edilmelidir. Eğer kayıp veya hasarlı...
  • Page 10 Aşağıdaki önerilere uymanızı rica ederiz. 1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylattırınız. 2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız. BVN tarafından verilen bu garanti , ürünün normalin dışında kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi, aşağıdaki durumlarda garanti dışıdır: 1. Kullanma hatalarından meydana gelen hasar ve arızalar, 2.
  • Page 11 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 12 & KULLANIM KILAVUZU GARANTi BELGESi GARANT ŞARTLARI 1-) Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır. 2-) Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garanti kapsamındadır. 3-) Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
  • Page 12 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 13...

  • Page 13: Certificate Of Warranty

    USER’S MANUAL & CERTIFICATE OF WARRANTY BDTX 200-A 315-A 200-B 315-B 150-B 250-A 355-A 160-A 250-B 355-B AC CENTRIFUGALC IN LINE DUCT FANS (Backward Curved) Products with BVN brand are manufactured in production facilities with ISO 9001: 2015 Quality Management System certificate.
  • Page 14 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 15 MANUFACTURER’S / IMPORTER’S NAME BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ. Ömerli Mah. Hadımköy-İstanbul Cad.No: 147 ADDRESS Arnavutköy/İSTANBUL PHONE / FAX 0212 771 48 48 / 0212 771 48 42 COMPANY REPRESENTATIVE’S SIGNATURE/SEAL PRODUCT’S TYPE BRAND MODEL BDTX I...

  • Page 15: Safety Warnings

    BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 16 & USER’S MANUAL CERTIFICATE OF WARRANTY SAFETY WARNINGS • These fans contain rotating parts and electrical connections. Therefore, pay attention to safety warnings during their assembly, maintenance and operation. • Electrical connections and assembly must be made by authorized persons.

  • Page 16: Technical Features

    BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 17 TECHNICAL FEATURES IP 44 CL B/F TYPE BDTX 100 BDTX 125 BDTX 150 BDTX 160 BDTX 200 BDTX 250 BDTX 315 BDTX 355 TYPE D/dak dB(A) BDTX 100 2610 BDTX 125 2325 BDTX 150...
  • Page 17 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 18 & USER’S MANUAL CERTIFICATE OF WARRANTY ASSEMBL 1- Wall mounting holes and the distance to the wall in accordance with feet pierced and insert the dowel. 2- Combine the product with the mounting legs. 3- Leg items available wall mounting.
  • Page 18 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 19 CONNECTION / SINGLE-PHASE CONNECTION BDTX 355 B BROWN BLACK BLUE YELLOW-GREEN • The products should only be assembled by authorized persons. • Since products have sharp edges, wearing gloves is recommended. • If entrance and exit of the products are going to stay open, they should be covered with a culvert to prevent foreign materials from entering.
  • Page 19 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 20 & USER’S MANUAL CERTIFICATE OF WARRANTY USAGE BDTX series inline duct fan sare the ideal fans for air ducting systems where high air flow rateandhighpressure is required. They can be mounted in airducts directly in every required position. They can be used in industrial or constructional applications, factories, kitchens, hospitals, fumehoods, of- fices, laboratories, shopping centers, restaurants, theatres, apartments, etc.
  • Page 20 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 21 DEFECTS AND HOW TO FIX THEM ABNORMAL POSSIBLE CAUSE HOW TO FIX SITUATION TOO MUCH SOUND ROTOR IMBALANCE CHANGE THE ROTOR (NOISE) MOTOR IS DAMAGED CHANGE THE MOTOR THE DEVICE IS CONDENSATOR CHANGE THE NOT WORKING IS NOT WORKING CONDENSATOR...
  • Page 21 BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 22 & USER’S MANUAL CERTIFICATE OF WARRANTY • The products should be carried one by one carefully. They shall not be thrown or carried carelessly from hand to hand. Aftertaking the product out of its package; •...

  • Page 22: Warranty And Service

    Warranty Dee 2. Use your product according to the user’s manual. The warranty provided by BVN does not cover the damages arising out of using the product under conditions other than its normal conditions of use. The following conditions are also not included in the warranty: 1.

  • Page 23: Warranty Terms And Conditions

    BDTX_klavuz2020.qxp_Layout 1 10.09.2020 13:23 Page 24 & USER’S MANUAL CERTIFICATE OF WARRANTY WARRANTY TERMS AND CONDITIONS 1-) The warranty period is 2(TWO) YEARS from the date of delivery . 2-) The product including all its components is under the warranty of our company.
