D ü n y a n ı n H a v a s ı n ı D e ğ i ş t i r e n M a r k a
KULLANIM KILAVUZU
& GARANTİ BELGESİ
BDKF
BDKF

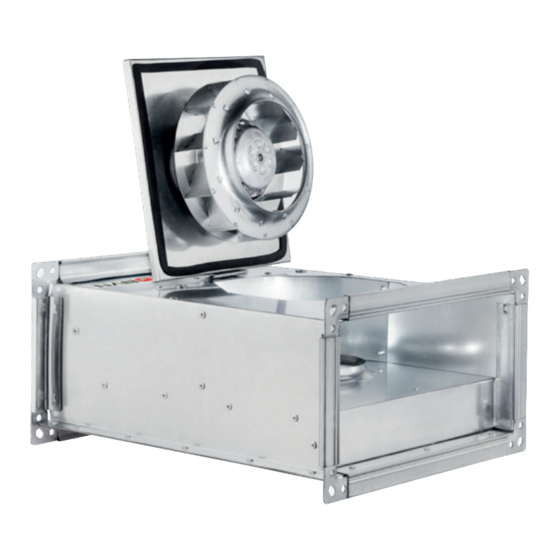

DİKDÖRTGEN KANAL FAN
DİKDÖRTGEN KANAL FAN
BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi Belgesine
• BDKF 30-15
• BDKF 40-20A
• BDKF 40-20B
• BDKF 50-25
• BDKF 60-30
sahip üretim tesisinde üretilmektedir.
GOST-R
GOST-R
• BDKF 60-35A
• BDKF 60-35A
• BDKF 60-35B
• BDKF 60-35B
• BDKF 70-40A
• BDKF 70-40A
• BDKF 70-40B
• BDKF 70-40B
TR
• BDKF 80-50
• BDKF 80-50M
• BDKF 100-50
• BDKF 100-50M
