BVN OBR 140 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TR

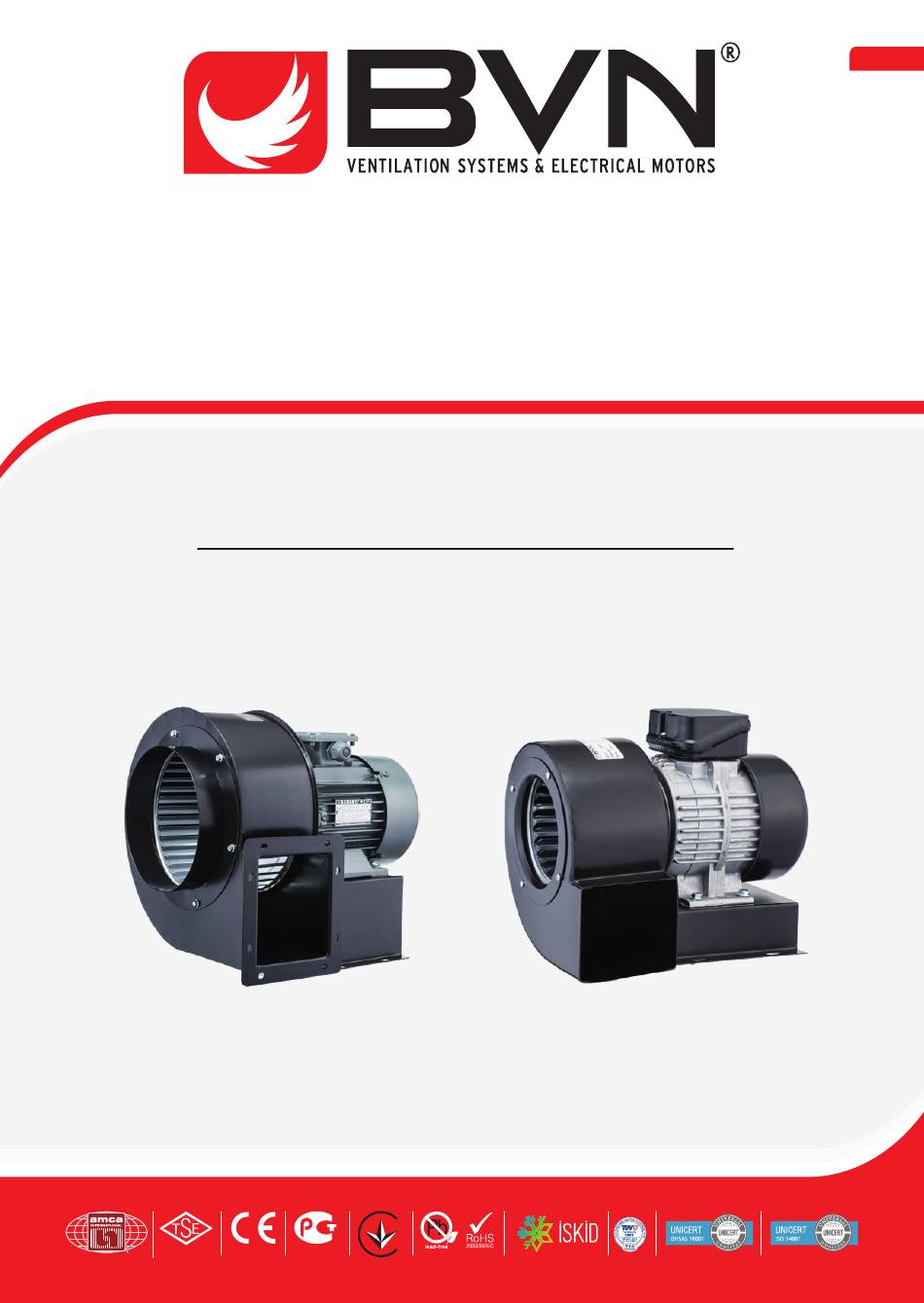

D ü n y a n ı n H a v a s ı n ı D e ğ i ş t i r e n M a r k a
KULLANIM KILAVUZU
& GARANTİ BELGESİ
OBR
• 140
• 200
• 260

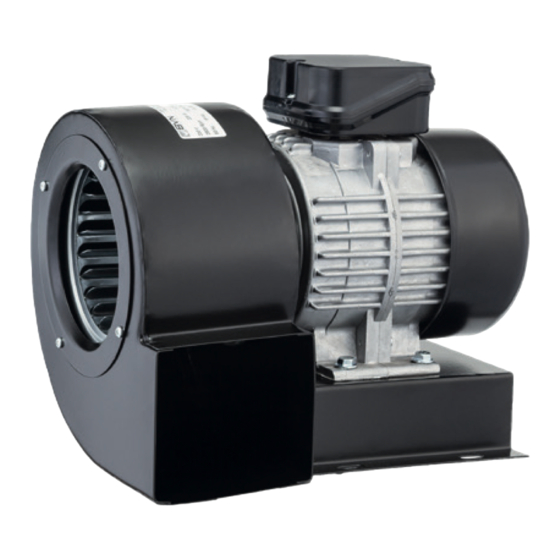

TEK EMİŞLİ RADYAL FAN
BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi Belgesine
sahip üretim tesisinde üretilmektedir.
GOST-R

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OBR 140 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BVN OBR 140

Summary of Contents for BVN OBR 140

  • Page 1 D ü n y a n ı n H a v a s ı n ı D e ğ i ş t i r e n M a r k a KULLANIM KILAVUZU & GARANTİ BELGESİ • 140 • 200 • 260 TEK EMİŞLİ RADYAL FAN BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi Belgesine sahip üretim tesisinde üretilmektedir. GOST-R...
  • Page 2 iMALATÇI VEYA iTHALATÇI FiRMA BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ. UNVANI Ömerli Mah. Hadımköy-İstanbul Cad.No: 147 Arnavutköy / ADRESi İSTANBUL TEL / FAX 0212 771 48 48 / 0212 771 48 42 FiRMA YETKiLiSiNi iMZA VE KAŞESi ÜRÜN CiNSi MARKASI MODEL BANDROL VE SERi NO TESLiM TARiHi ve YERi...

  • Page 3: Güvenli̇k Uyarilari

    KULLANIM KILAVUZU & GARANTİ BELGESİ GÜVENLİK UYARILARI • Bu fanlar dönen parçalar ve gerekli elektrik bağlantıları içerir. Bu yüzden montajında bakımında ve çalıştırılmasında güvenlik uyarılarına dikkat ediniz. • Cihazların güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu cihazın, fiziksel, duyu ve zihinsel yetenekleri engelli olan (çocuklar dahil ) veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılması...

  • Page 4: Teknik Özellikler

    iki faza kalması, aşırı yüklenmesi, gerilim ve frekans dengesizliği gibi tehlike arz edebilecek olumsuz durumlarda herhangi bir problem ile karşılaşılmaması adına motorları her zaman motorun ilgili anma değerlerine uygun olarak ayarlanmış aşırı akım koruma rölesi, sigorta ve tüm kutuplarda kontak ayırması olan bir devre kesici ile birlikte tesisat kurallarına uygun olarak sabit tesisata bağlı...
  • Page 5 KULLANIM KILAVUZU & GARANTİ BELGESİ TİP OBR 260 119 197 327 162 162 115 140 163 (μF) r.p.m m³/h dB(A) TİP OBR 140M-2K 220-240 2930 1100 OBR 140M-4K 220-240 1,05 1480 OBR 200 M-2K 220-240 2770 1800 OBR 200 M-4K 220-240 1450 OBR 200 M-2K...
  • Page 6 MONTAJ ŞEMASI Cihaz/Devize Montaj Flanşı/Assembly Flange İzolasyon/Isolation • Cihaz montajı için cihaza ürün ağız deliklerine ve mesafelerine uygun flanş yapın. • Ürün ile cihaz arasına izolasyon malzemesi koyun. • Ürünü cihaza cıvata somun yardımıyla montaj edin. • Şekilde görüldüğü gibi ürünü ağız alanına eş değer kanala bağlayın. •...
  • Page 7 KULLANIM KILAVUZU & GARANTİ BELGESİ BAĞLANTI ŞEMASI MONOFAZE BAĞLANTI Brown / Kahve White / Beyaz Red / Kırmızı Red / Kırmızı Black / Siyah Blue / Mavi Black / Siyah Yellow-Green / Sarı-Yeşil Yellow-Green / Sarı-Yeşil GAMAK MOTOR BAĞLANTI VOLT MOTOR BAĞLANTI...
  • Page 8 TRİFAZE BAĞLANTI Brown / Kahve Black / Siyah Grey / Gri Yellow-Green / Sarı-Yeşil Motor dönüş yönünü değiştirmek için L1, L2, L3 uçlarından herhangi bir ucu yer değiştiriniz.
  • Page 9 KULLANIM KILAVUZU & GARANTİ BELGESİ • Cihaz 1000 m ve üzeri bir yükseklikte kullanılamaz. Olması durumda BVN yetkili servisine danışınız. • Ürünler yalnızca yetkili kişilerce montaj edilmelidir. • Montajı yapılacak ürün, projede belirtilen yere duvara veya zemine sağlam bir şekilde monte edilmelidir. Duvara monte edilecekse; kelepçelerle veya montaj bağlantı...
  • Page 10 KULLANIM OBR serisi radyal santrifüj fanlar; seralar, fabrikalar, imalathaneler, buharlı ütü makinelerinde, zeytin eleme makinelerinde, plastik ve ambalajlama makinelerinde büyük hacimli yerlerin havalandırılmasında kullanılabilirler. Hız kontrolü; opsiyonel hız kontrol cihazları ile sağlanabilir. OBR tek emişli salyangoz fan çok çeşitli havalandırma ve soğutma uygulamaları için kullanılabilir.
  • Page 11 KULLANIM KILAVUZU & GARANTİ BELGESİ ARIZALAR VE GİDERİLMESİ ANORMAL DURUM OLASI NEDEN DÜZELTİCİ İŞLEM AŞIRI SES ROTOR DENGESİZLİĞİ ROTORU DEĞİŞTİRİNİZ (GÜRÜLTÜ) MOTOR HASARLI MOTORU DEĞİŞTİRİNİZ CİHAZ KONDANSATÖR KONDANSATÖR ÇALIŞMIYOR ÇALIŞMIYOR DEĞİŞTİRİNİZ HATALI HIZ AYAR TESİSAT (KURULUMU) BAĞLANTISI KONTROL EDİNİZ CİHAZ YAVAŞ ELEKTRİK BAĞLANTISINI HATALI BAĞLANTI DÖNÜYOR...

  • Page 12: Garanti̇ Ve Servi̇s

    hasarlı bir parça varsa ,derhal sözlü ve yazılı olarak nakliyecinize ve firmamıza bilgi verilmelidir. • Ürünü bağlantı kutusundan veya elektrik kablolarından tutarak kaldırmayınız. Taşıma esnasında kanatlara veya koruyucu kafese zarar verecek uygulamalardan kaçınınız. Ürünün periyodik bakım ve temizliği; • Temizlik veya bakım öncesi ürün kapatılmış olsa bile elektrik bağlantısının ana kaynaktan kesilmiş...
  • Page 13 KULLANIM KILAVUZU & GARANTİ BELGESİ BVN tarafından verilen bu garanti, ürünün normalin dışında kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi, aşağıdaki durumlarda garanti dışıdır: 1. Kullanma hatalarından meydana gelen hasar ve arızalar. 2. Ürünün müşteriye tesliminden sonraki yükleme boşaltma ve taşıma sırasında oluşan hasar ve arızalar.
  • Page 14 4. Ürünün garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, isçilik masrafı, degiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır. 5. Tüketicinin onarım hakkını kullanmasına rağmen ürünün; - Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde;...

  • Page 15: Certificate Of Warranty

    F o r a B r e a t h o f F r e s h A i r USER’S MANUAL & CERTIFICATE OF WARRANTY • 140 • 200 • 260 TEK EMİŞLİ RADYAL FAN Products with BVN brand are manufactured in production facilities with ISO 9001: 2015 Quality Management System certificate. GOST-R...
  • Page 16 MANUFACTURER’S / IMPORTER’S BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ. NAME Ömerli Mah. Hadımköy-İstanbul Cad.No: 147 Arnavutköy / ADDRESS İSTANBUL PHONE/FAX 0212 771 48 48 / 0212 771 48 42 COMPANY REPRESENTATIVE’S SIGNATURE/SEAL PRODUCT’S TYPE BRAND BORAX MODEL LABEL AND SERIAL NO DELIVERY DATE&PLACE 20 WORK-DAY MAX.REPAIR PERIOD...

  • Page 17: Safety Warnings

    USER’S MANUAL & CERTIFICATE OF WARRANTY SAFETY WARNINGS • These fans contain rotating parts and electrical connections. Therefore, pay attention to safety warnings during their assembly, maintenance and operation. • Electrical connections and assembly must be made by authorized persons. •...

  • Page 18: Technical Features

    TECHNICAL FEATURES IP 44 / 55 CL B / F TYPE OBR 140M TYPE 310 17 288 150 170 295 OBR 200...
  • Page 19 USER’S MANUAL & CERTIFICATE OF WARRANTY TYPE OBR 260 119 197 327 162 162 115 140 163 TYPE (μF) r.p.m m³/h dB(A) OBR 140M-2K 220-240 2930 1100 OBR 140M-4K 220-240 1,05 1480 OBR 200 M-2K 220-240 2770 1800 OBR 200 M-4K 220-240 1450 OBR 200 M-2K...
  • Page 20 ASSEMBLY Cihaz/Devize Montaj Flanşı/Assembly Flange İzolasyon/Isolation • Device for mounting holes and the distance from the mouth to the device according to the product structure of the flange. • Put the device with insulating material between two-product. • Product device mounting nut please help. •...

  • Page 21: Single-Phase Connection

    KULLANIM KILAVUZU & GARANTİ BELGESİ CONNECTION SINGLE-PHASE CONNECTION Brown / Kahve White / Beyaz Red / Kırmızı Red / Kırmızı Black / Siyah Blue / Mavi Black / Siyah Yellow-Green / Sarı-Yeşil Yellow-Green / Sarı-Yeşil GAMAK CONNECTION VOLT CONNECTION...

  • Page 22: Three Phase Connection

    Yellow-Green / Sarı-Yeşil • The device cannot be used at altitudes of 1000 m and above. In this case,consult your BVN authorized service. • Products should be installed only by authorized persons. • Installation of the product to be specified in the Project location to the Wall or flor must be securely mounted.
  • Page 23 KULLANIM KILAVUZU & GARANTİ BELGESİ • The product must be connected to the input and output channels. • When mounting brackets and mounts all the connections are made correctly to carry the weight of the product, make sure you have the strength. •...
  • Page 24 • Be sure that the cable and electric connection box are closed correctly and do not admit water leakage. • Air exit direction should be in the direction indicated with the label on the body. There shall not be any obstacles in the air flow route. •...
  • Page 25 USER’S MANUAL & CERTIFICATE OF WARRANTY CLEANING, MAINTENANCE and TRANSPORT In order to protect your product from being damage during transport; • The product has been packaged according to normal transport conditions. In order to avoid possible damage, it should always be carried in its original package.

  • Page 26: Warranty And Service

    1. When you buy a product, have your Authorized Dealer approve the Warranty 2. Use your product according to the user’s manual. The warranty provided by BVN does not cover the damages arising out of using the product under conditions other than its normal conditions of use. The...

  • Page 27: Warranty Terms And Conditions

    USER’S MANUAL & CERTIFICATE OF WARRANTY 1. Damages and defects arising out of faulty usage, 2. Damages and defects which occur while loading, unloading or carrying the product after ithas been delivered, 3. Damages and defects arising due to low or high voltage, faulty electrical installation and using the product at a different voltage than the one written on its label, 4.
  • Page 28 5. The consumer may request for replacement of product free of charge, refund of payment or price reductions in the rate of defects • In case the product permanently dysfunctions due to repeating of the same defect for more than twice or more than twice or more than four different times within the warranty period •...
  • Page 30 w w w . b v n a i r . c o m T. +90 212 771 48 48 F. +90 212 771 48 42 sales@bvnair.com / export@bvnair.com...
