960 SEQUENTIAL CONTROLLER
24-stufiger Betrieb

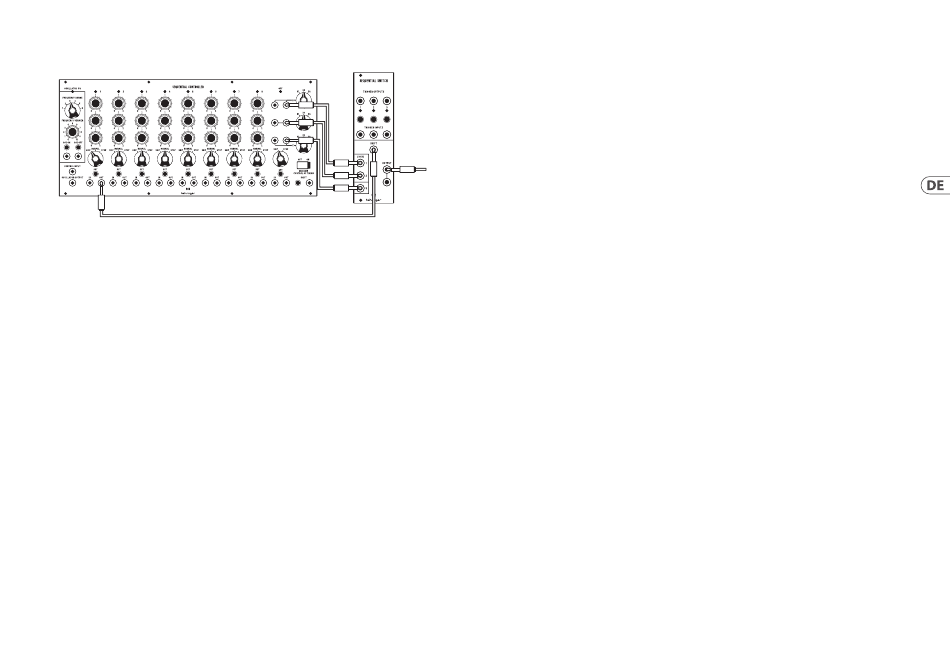

Der Hauptzweck des sequentiellen Schaltmoduls 962 besteht darin, abwechselnd
zwischen den drei Ausgangszeilen des 960 zu wählen, um eine 24-stufige Sequenz
zu erstellen. Patchen Sie die Trigger-OUT-Buchse von Stufe 1 in den SHIFT-Eingang
des 962. Patchen Sie die 3 Ausgangsreihen A, B, C vom 960 auf die 3 SIG-Eingänge
des 962. Jetzt ist der Ausgang des 962 der 24-stufige Sequenzerausgang, oder
lassen Sie das Patchkabel der C-Reihe für 16 Schritte weg.
Abstimmungsverfahren
1. Schalten Sie das 960-Modul ein und drücken Sie die OSC ON-Taste. Lassen Sie
das Gerät einige Minuten warmlaufen.
2. Bereiten Sie die folgenden Steuerungseinstellungen vor:
a. Stellen Sie den Schalter 3RD ROW CONTROL OF TIMING auf OFF.
b. Stellen Sie den FREQUENCY-Drehschalter auf der Waage auf 6.
c. Stellen Sie sicher, dass keine Buchse an den STEUEREINGANG des
Oszillators angeschlossen ist.
3. Stellen Sie den FREQUENCY VERNIER am OSCILLATOR OUTPUT auf genau 100 Hz
ein, gemessen mit einem genauen Frequenzmesser, und stellen Sie den DUTY
CYCLE ADJ auf 90% Einschaltdauer ein.
4. Passen Sie die Hochfrequenzskalierung des 960-Oszillators wie folgt an:
a. Legen Sie genau +2,0 VDC an die CONTROL INPUT-Buchse an
(Mit einem 921A-Modul können Sie+2,0 VDC versorgen oder eine
ähnliche niederohmige stabile Spannungsquelle verwenden).
b. Trimmen Sie den 960 SCALE ADJ-Trimmer auf 400 Hz, entfernen Sie
dann den +2,00 V-Eingang und stellen Sie den 960 FREQ VERNIER
erneut auf 100 Hz ein.
c. Wiederholen Sie diesen Zyklus, bis sowohl 100 Hz als auch 400 Hz auf
± 1 Hz genau sind, wenn die +2,00 VDC in die Buchse CONTROL INPUT
eingesteckt und wieder herausgezogen werden.
5. Passen Sie die Niederfrequenzskalierung des 960-Oszillators wie folgt an:
a. Legen Sie genau -2,0 VDC an die CONTROL INPUT- Buchse an (Ein 921A-
Modul kann zur Versorgungvon -2,00 VDC verwendet werden oder eine
ähnliche niederohmige stabile Spannungsquelle verwenden).
OUT TO
ANOTHER
MODULE
b. Trimmen Sie den 960 LOW END ADJ-Trimmer auf 25 Hz, entfernen Sie
dann den -2,00 V-Eingangund stellen Sie den 960 FREQ VERNIER erneut
auf 100 Hz ein.
c. Wiederholen Sie diesen Zyklus, bis sowohl 100 Hz als auch 25 Hz auf
± 1 Hz genau sind, wenn die-2,00 VDC in die Buchse CONTROL INPUT
eingesteckt und wieder herausgezogen werden.
6. Stellen Sie die maximale Hochfrequenz des 960-Oszillators wie folgt ein:
a. Stellen Sie sicher, dass keine Buchse an den STEUEREINGANG
angeschlossen ist.
b. Stellen Sie den FREQUENCY VERNIER vollständig im Uhrzeigersinn ein
(10 auf der Skala).
c. Stellen Sie den Trimmer FREQUENCY ADJUST so ein, dass am OSCILLATOR
OUTPUT genau 500 Hz eingestellt sind.
d. Legen Sie genau +2,0 VDC an die CONTROL INPUT-Buchse an (dies kann
den Oszillator stoppen).
e. Stellen Sie den FREQ STOP ADJ-Trimmer so ein, dass der Oszillator
zu laufen beginnt, und stellen Sie die maximale Frequenz auf ca.
550 Hz ein.
f. Trennen Sie den +2.0 VDC CONTROL INPUT und überprüfen Sie, ob die
Oszillatorfrequenz 500 Hz beträgt. Passen Sie den Trimmer FREQUENCY
ADJUST bei Bedarf an.
g. Legen Sie genau +2,0 VDC an die CONTROL INPUT- Buchse an.
Wenn der Oszillator weiterläuft, ist das Trimmen abgeschlossen.
Wenn nicht, wiederholen Sie den Vorgang nach Bedarf.
