BEGA 84723 Instructions For Use

37.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelementrohr
Light building element tube
Tube de profilé lumineux

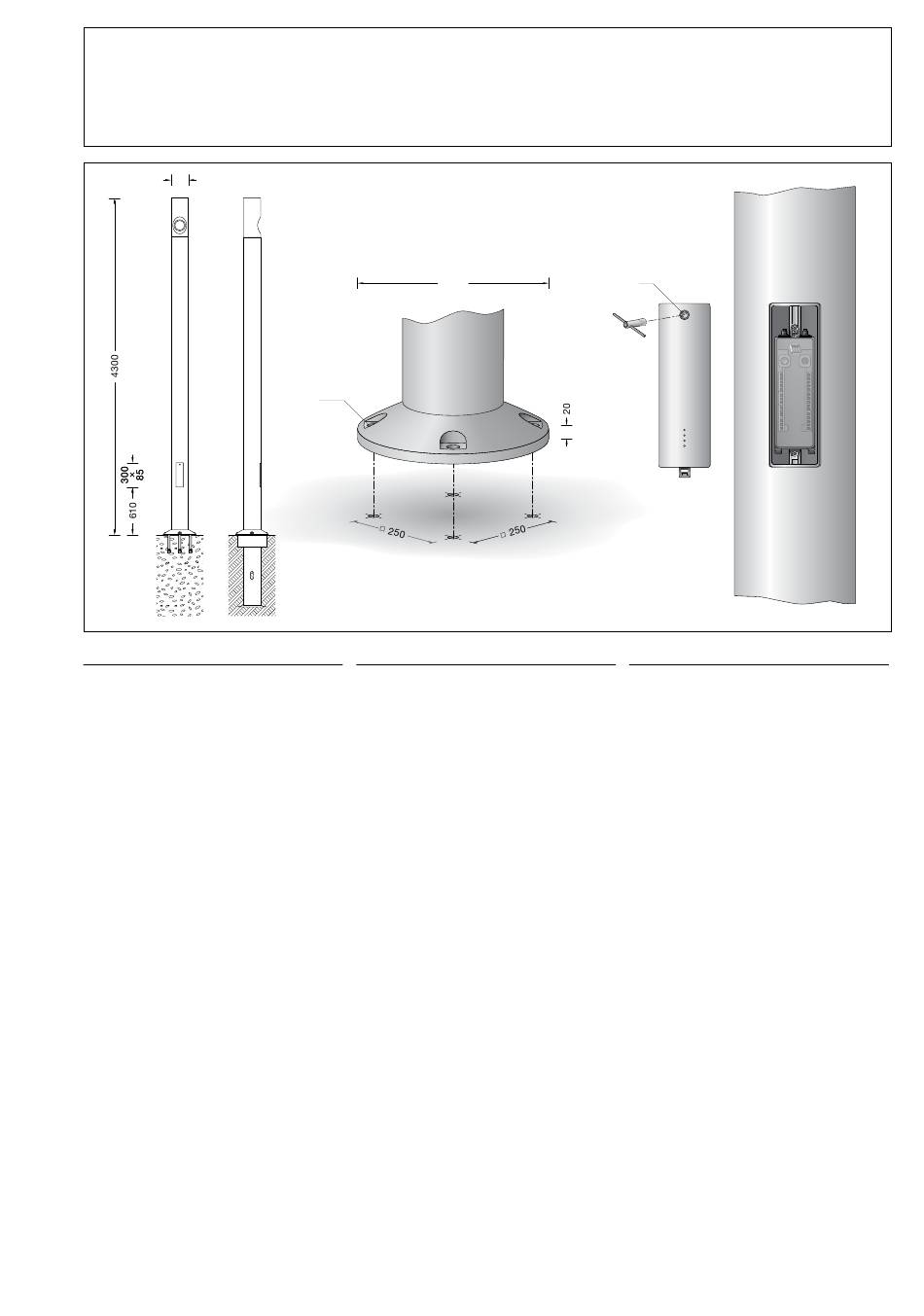

Ø 220 Ø 220
Gebrauchsanweisung
Anwendung
Lichtbauelementrohr 220 mm aus Aluminium
mit Fußplatte.
Mit einstellbarem Scheinwerfer für die
Anstrahlung architektonischer Details im
unmittelbaren Umfeld des Lichtbauelements.
Das Lichtbauelementrohr wird mit seiner
Fußplatte direkt auf ein Fundament oder
Erdstück geschraubt.
Für die Verwendung in Kombination mit einem
Lichtbauelementkopf.
Produkteigenschaften
Widerstand gegen horizontale Lasten:
v = 32 m/s
ref,0
Geländekategorie: 1
nach DIN EN 1991-1-4
Leuchten mit einem Gewicht bis 60 kg
und einer Windangriffsfläche max. 0,3 m²
Verformungsklasse: 1 – Sicherheitsklasse: A
in Anlehnung an DIN EN 40-3-3
Verhalten bei Fahrzeuganprall nach
DIN EN 12767 (passive Sicherheit): Klasse 0
Sicherheit
Für die Installation und für den Betrieb dieses
Lichtbauelementrohres sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Lichtbauelementrohr vorgenommen, so gilt
derjenige als Hersteller, der diese Änderungen
vornimmt.
Ø 420
Ø 20
Instructions for use
Application
Aluminium light building element tube
ø 220 mm with base plate.
With adjustable floodlight for the illumination of
architectural details in the immediate vicinity of
the light building element.
The light building element tube is bolted directly
onto a foundation or anchorage unit via its base
plate.
For use in combination with a light building
element head.
Product characteristics
Resistance against horizontal loads
v = 32 m/s
ref,0
Terrain category: 1
in accordance with DIN EN 1991-1-4
Luminaires with a maximum weight of 60 kg
for a wind catching area max. 0.3 m²
Deformation class: 1 – Safety class: A
based on DIN EN 40-3-3
Properties in case of vehicle impact
(passive safety): class 0 in accordance with
DIN EN 12767
Safety
National safety regulations must be observed
when installing and operating this light building
element tube.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to the
light building element tube, the party who
makes these modifications is deemed to be the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
r é c
8×8
Fiche d'utilisation
Application
Tube de profilé lumineux ø 220 mm en
aluminium avec platine.
Avec projecteur réglable pour l'illumination
de détails architecturaux situés à proximité
immédiate du profilé lumineux.
Le tube de profilé lumineux se visse
directement avec sa platine sur un massif de
fondation ou une pièce à enterrer.
Pour une utilisation en association avec une
tête de profilé lumineux.
Caractéristiques du produit
Résistance aux charges horizontales :
v = 32 m/s
ref,0
Catégorie de terrain : 1
selon la norme DIN EN 1991-1-4
Luminaires d'un poids allant jusqu'à 60 kg
et une surface de prise au vent de 0,3 m² max.
Classe de déformation : 1 – Classe de
sécurité :A d'après la norme DIN EN 40-3-3
Comportement en cas de choc avec un
véhicule selon la norme DIN EN 12767
(sécurité passive) : classe 0
Sécurité
Pour l'installation et l'utilisation de ce tube
de profilé lumineux, respecter les normes de
sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
les dommages résultant d'une utilisation ou
d'une installation inappropriée du produit.
Si des modifications sont ultérieurement
apportées à ce tube de profilé lumineux,
l'intervenant qui les aura effectuées est alors
considéré comme le fabricant.
84 723
IP 65
1 / 4
