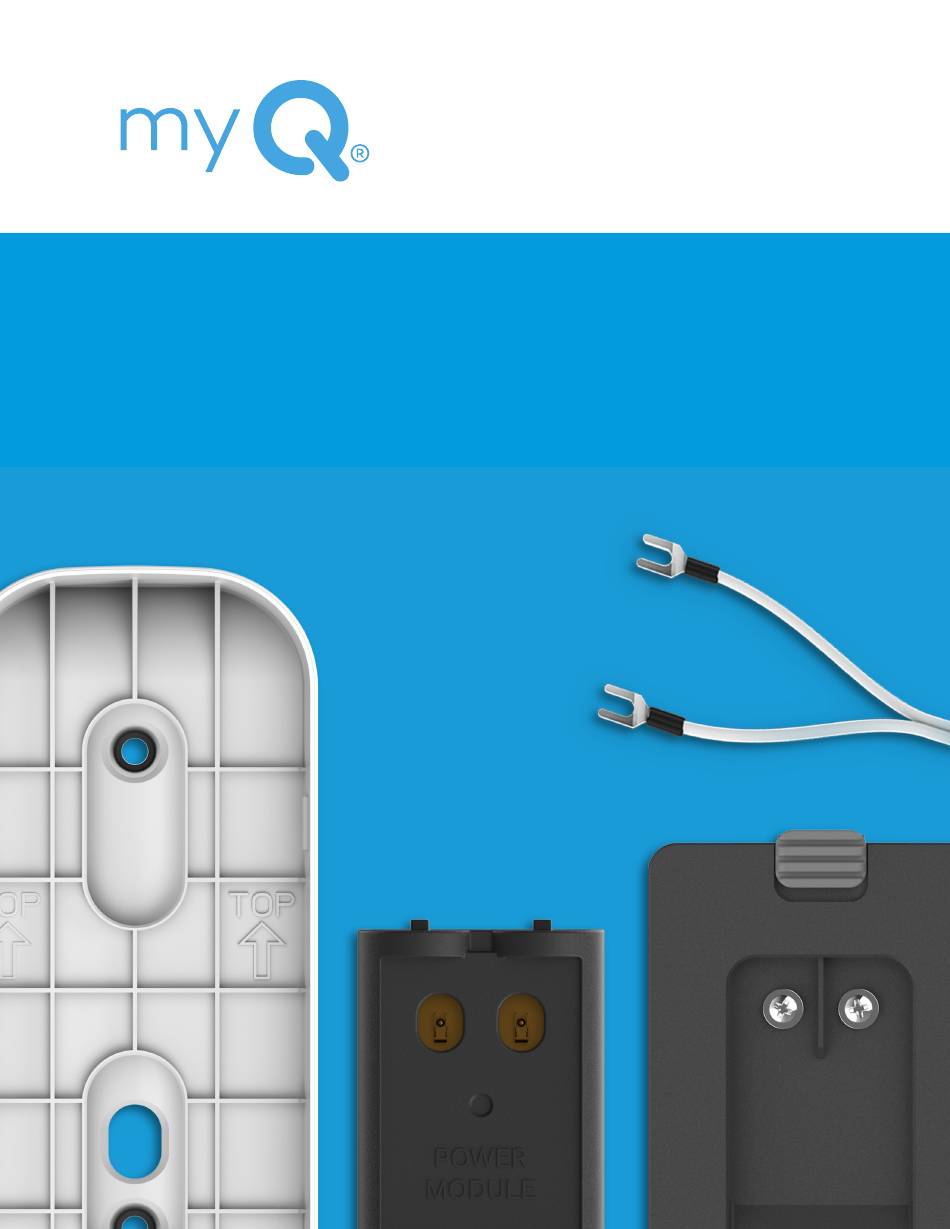

POWER ADAPTER KIT
FOR SMART GARAGE® VIDEO KEYPAD
Product and Accessory
Installation Guide

Advertisement

loading
Need help?

Need help?

Do you have a question about the MyQ Power Adapter Kit and is the answer not in the manual?

Questions and answers

Related Manuals for Chamberlain MyQ Power Adapter Kit

Summary of Contents for Chamberlain MyQ Power Adapter Kit

  • Page 1 POWER ADAPTER KIT FOR SMART GARAGE® VIDEO KEYPAD Product and Accessory Installation Guide...
  • Page 2 Or give us a call: +1(800) 528-5880 One Year Limited Warranty The Chamberlain Group LLC (“Seller”) warrants to the first consumer purchaser of this product, for the residence in which this product is originally installed (except where prohibited by applicable law (which may include the Province of Quebec)), that it is free from defects in materials and/or worksmanship for a period of 1 year from the date of purchase.
  • Page 3 What’s in the Box Power Module (1) Back Cover (1) Power Adapter Kit Swivel Mount (1)* Wire Clips (20) 25’ Power Cable (1) Wall Anchors 1" Mounting Security Screw Screws (2) *Must use the included mount to allow for proper wire management.
  • Page 4 Uninstall Current Mount Remove the security screw from the Take the Keypad off of the existing fixed or Video Keypad. swivel mount. NOTE: This step applies to both Swivel and Fixed Mounts. Remove the two fastening screws from the Fixed Mount and remove from the wall. NOTE: The Fixed Mount DOES NOT WORK with the Power Adapter Kit.
  • Page 5 Choose Wire Route The Power Adapter Kit accommodates for two options to manage the power cord. • Option 1 - External Wire Installation: Power Cable routes to bottom left or right of mount, then along your exterior wall, passing through your garage door frame, to an interior outlet. (See p. 6). •...
  • Page 6 Option 1: External Wire Installation Tools Needed 3/32" 1/4" Screwdriver Power Drill 25’ Measuring Tape Hammer Remove the existing Back Cover of the Remove the Battery from the Keypad. Video Keypad.
  • Page 7 Option 1: External Wire Installation (continued) Place the new Back Cover over the Power Insert the Power Module into the Keypad. Module. Set the Keypad aside. P O W U L E M O D Locate the outlet you wish to use (do not Hold the new Swivel Mount up to the wall plug in).
  • Page 8 Option 1: External Wire Installation (continued) Use a 3/32 in. drill bit to drill the top and Thread the wire from the Wall Side to the bottom holes in the wall. front of the mount as shown below. NOTE: If drilling into brick, stucco, or concrete, use the included wall anchors and a 1/4 in.
  • Page 9 Option 1: External Wire Installation (continued) Ensure the Power Adapter is NOT plugged in. Then, use a screwdriver to hand tighten Carefully snap the Keypad into the mount, the wire leads to the screws on the back ensure the wires are NOT pinched.. cover of your Keypad.
  • Page 10 Option 1: External Wire Installation (continued) Secure the wire along your routed path Adjust the angle of view using a Phillips with clips as needed. screwdriver. You are all set to go!
  • Page 11 Option 2: Through Wire Installation Tools Needed 3/32" 1/4" 5/16" Screwdriver Power Drill 25’ Measuring Tape Hammer Remove the existing Back Cover of the Remove the Battery from the Keypad. Video Keypad.
  • Page 12 Place the new Back Cover over the Power Insert the Power Module into the Keypad. Module. Set the Keypad aside. P O W U L E M O D Locate the outlet you wish to use (do not Hold the new Swivel Mount up to the wall plug in).
  • Page 13 Option 2: Through Wire Installation (continued) Use a 5/16 in. drill bit to make the through Use a 3/32 in. drill bit to drill the top and hole for the wire to the intended exit point; bottom holes in the wall. this will vary based on your garage frame configuration.
  • Page 14 Option 2: Through Wire Installation (continued) Ensure the Power Adapter is NOT plugged Carefully screw the mount into the wall in. Then, use a screwdriver to hand tighten making sure not to pinch any wires. the wire leads to the screws on the back cover of your Keypad.
  • Page 15 ©2024 The Chamberlain Group LLC Chamberlain, the Chamberlain logo and myQ logo are trademarks, service marks, and/or registered trademarks of The Chamberlain Group LLC. All rights reserved. 114-6041-000 The Chamberlain Group LLC, 300 Windsor Drive, Oak Brook, IL, 60523, United States...
  • Page 16 KIT ADAPTATEUR D’ALIMENTATION DU CLAVIER VIDÉO SMART GARAGE® Guide de l’utilisateur du produit et des accessoires...
  • Page 17 Ou appelez-nous : +1 (800) 528-5880 Garantie limitée d’un an The Chamberlain Group LLC ("Vendeur") garantit au premier acheteur de ce produit, pour la résidence dans laquelle ce produit est installé à l’origine (sauf si la loi applicable l’interdit (ce qui peut inclure la province de Québec)), qu’il est exempt de défauts de matériaux et/ou de fabrication pendant une période d’un an à...
  • Page 18 Contenu de la boîte Module d’alimentation (1) Couverture arrière (1) Support pivotant du kit adaptateur d’alimentation (1)* Serre-câble (20) câble d’alimentation de 25 pi (1) Ancrage mural Vis de support Vis de sécurité de 1 po (2) *Il faut utiliser le support fourni pour permettre une bonne gestion des câbles.
  • Page 19 Désinstaller le support actuel Retirez le clavier du support fixe ou Retirez la vis de sécurité du clavier vidéo. pivotant existant. REMARQUE : Cette étape s’applique aux supports pivotants et fixes. Retirez les deux vis de fixation du support fixe et retirez-le du mur. REMARQUE : Le support fixe NE FONCTIONNE PAS avec le kit adaptateur d’alimentation.
  • Page 20 Choisir l’acheminement du câble Le kit adaptateur d’alimentation offre deux options pour gérer le cordon d’alimentation. • Option 1 - Installation d’un câble extérieur : Le câble d’alimentation est acheminé en bas à gauche ou à droite du support, puis le long du mur extérieur, en passant par le cadre de la porte de garage, jusqu’à...
  • Page 21 Option 1 : Installation d’un câble extérieur Outils nécessaires 3/32 po 1/4 po Stylo Tournevis Perceuse Ruban à mesurer Marteau électrique de 25 pi Retirez le couvercle arrière du clavier vidéo. Retirez le ruban de la poulie de tension.
  • Page 22 Option 1 : Installation d’un câble extérieur (suite) Placez le nouveau couvercle arrière sur Insérez le module d’alimentation dans le le module d’alimentation. Mettez le clavier clavier. de côté. P O W U L E M O D Localisez la prise de courant que vous Tenez le nouveau support pivotant contre souhaitez utiliser (ne la branchez pas).
  • Page 23 Option 1 : Installation d’un câble extérieur (suite) Utilisez une mèche de 3/32 po pour percer Faites passer le câble du côté du mur à l’avant les trous supérieurs et inférieurs dans le mur. du support, comme indiqué ci-dessous. REMARQUE : Si vous percez des briques, du stuc ou du béton, utilisez les ancrages muraux fournis et une mèche de maçonnerie de 1/4 po.
  • Page 24 Option 1 : Installation d’un câble extérieur (suite) Assurez-vous que l’adaptateur d’alimentation n’est PAS branché. Enclenchez délicatement le clavier dans le Ensuite, à l’aide d’un tournevis, serrez support, en veillant à ce que les câbles ne à la main les câbles conducteurs sur soient PAS pincés. les vis situées à...
  • Page 25 Option 1 : Installation d’un câble extérieur (suite) Fixez le câble le long du chemin tracé à Réglez l’angle de vue à l’aide d’un tournevis l’aide de clips si nécessaire. cruciforme. Vous êtes prêt!
  • Page 26 Option 2 : Installation d’un câble intérieur Outils nécessaires 3/32 po 1/4 po 5/16 po Stylo Tournevis Perceuse Ruban à mesurer Marteau électrique de 25 pi Retirez le couvercle arrière du clavier Retirez le ruban de la poulie de tension. vidéo.
  • Page 27 Placez le nouveau couvercle arrière sur Insérez le module d’alimentation dans le le module d’alimentation. Mettez le clavier clavier. de côté. P O W U L E M O D Localisez la prise de courant que vous souhaitez utiliser (ne la branchez pas). Tenez le nouveau support pivotant contre Disposez le câble le long de l’acheminement le mur et marquez les trois trous.
  • Page 28 Option 2 : Installation d’un câble intérieur (suite) Utilisez une mèche de 5/16 po pour percer le trou de passage du câble jusqu’au point Utilisez une mèche de 3/32 po pour percer de sortie prévu ; celui-ci variera en fonction les trous supérieurs et inférieurs dans le mur. de la configuration de l’encadrement de votre garage.
  • Page 29 Option 2 : Installation d’un câble intérieur (suite) Assurez-vous que l’adaptateur d’alimentation n’est PAS branché. Ensuite, Vissez soigneusement le support dans le à l’aide d’un tournevis, serrez à la main les mur, en veillant à ne pas pincer les câbles. câbles conducteurs sur les vis situées à l’arrière du clavier.
  • Page 30 Réglez l’angle de vue à l’aide d’un tournevis cruciforme. Vous êtes prêt! ©2024 The Chamberlain Group LLC Chamberlain, le logo Chamberlain et le logo myQ sont des marques commerciales, des marques de service et/ou des marques déposées de The Chamberlain Group, LLC. Tous droits réservés. 114-6041-000...
