Itatiaia ARM-120 2PH NAMUR Quick Start Manual

IDENTIFIQUE A COR DO SEU ARMÁRIO / IDENTIFY THE COLOR OF YOUR CABINET / IDENTIFICAR EL COLOR DE SU GABINETE
DESCRIÇÃO
C Ó D IG O / C O D E / C Ó D IG O
Nº
DESCRIPTION
DESCRIPCIÓN
SEM VIDRO COM VIDRO
1 LATERAL 675X290 CNM 3100024646 3100024646
2 BASE 1169X289 CNM 3100024643 3100024643
3 TAMPO 1169X289 CNM 3100024639 3100024639
4 PRATELEIRA 1169X289 CNM 3100024642 3100024642
5 DIVISAO 314X145 CNM 3100024644 3100024644
6 COSTA 1195X335 3100024636 3100024636
7 PORTA H 1197X334 3100024650 3100024650
8 MOLD 1197X334 - 1000014484
P P
L
L
A A

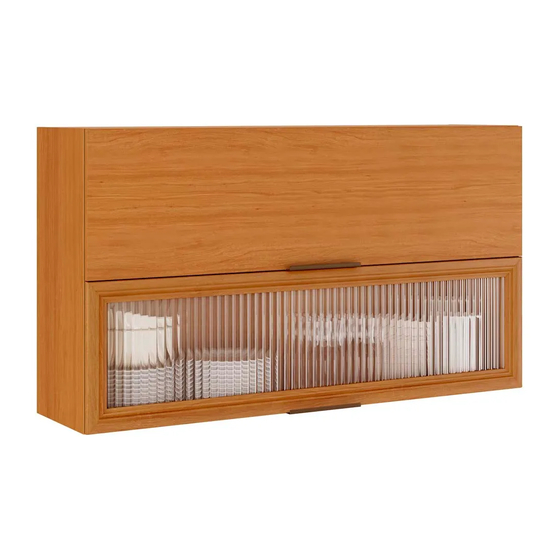

ARM-120 2PH NAMUR ARM-120 2PH 1VD NAMUR
PRODUTO MONTADO: PRODUTO MONTADO:
A: 675 L: 1200 P: 310 MM A: 675 L: 1200 P: 310 MM
01
07
07
08
ATENÇÃO: Para armário com porta de vidro,
substituir a porta (07) do desenho pela peça 08
ATTENTION: For cabinet with glass door,
replace the door (07) in the drawing with the part 08
ATENCIÓN: Para gabinete con puerta de vidrio,
reemplace la puerta (07) en el dibujo con la parte 08
GUARDE ESTE MANUAL PARA POSTERIOR CONSULTA
Dimensão (mm)
ACABAMENTO QUANTIDADE
Dimension/Dimension
FINISH QUANTITY
TERMINACIÓN CANTIDAD
COM P LARG ESP
MDP 2 PC 675 290 15
MDP 1 PC 1169 289 15
MDP 1 PC 1169 289 15
MDP 1 PC 1169 289 15
MDP 1 PC 314 145 15
HDF 2 PC 1195 335 3
MDP 2 PC 1197 334 15
MDP 1 PC 1197 334 18
VERSO
FRENTE
03
06
06
04
01
05
02
PUXADOR / DIMENSÃO
HANDLE / DIMENSION
TIRADOR / DIMENSIÓN
Peso máximo distribuído suportado
Maximum weight supported distributed
Peso máximo admitido distribuído
A1 - 1000000216 - 4,8 X 45 MM F184 -
1000005912 - DOB BAIXA 26MM
BRACO RETO
04
F185 - 1000005913 -
A13 - 1000000227-PARAF.PHS.CC- CALCO
DOBRADICA 26MM METÁLICA D1
3,5x14mm
CALÇO DOBRADIÇA
SOPORTE BISAGRA
04
F5 - 1000001266 - 51 X 38 X 22 MM F188 - 1000006599 - 26MM - CURVA
CANTONEIRA METALICA CALÇO DOBRADIÇA
METALIC 'L' BRACKET
ESQUINERA METÁLICA
SOPORTE BISAGRA
04
F6 - 1000011882 FRJ - 81x23x6mm F267 -
1000014883- PUXADOR METÁLICO
196 x 36 x 18 MM CNQ
CAPA PLASTICA CANTONEIRA
'L' BRACKET
CAPA PLÁSTICA PARA ESQUINERA
04
F7 - 1000014013 - Adesivo Tapa Furo M1 - 1000001179 - PARAF CAB CH
FPSH 3,5 X 40 MM
12 MM - CNM
ADESIVO TAPA FURO
COVER STICKER
ADHESIVO TAPA TORNILLO
12
F8 - 1000000262 - 8 MM M4 - 1000001183 - 28MM
BUCHA
ANCHOR
TARUGO PLÁSTICO
04
F9 - 1000001257 - 8 MM
M6 - 1000001180 - PARAF.PHS CP
BATENTE P/ PORTA – SILICONE
SILICON STOPPER
TOPE PARA PUERTA - SILICÓN
06
F10 - 1000001086 - 10G M13 - 1000000500 - 8 X 30 MM
COLA BRANCA
WHITE GLUE
COLA BLANCA
01
F14 - 1000001265 - 15 x 14MM
M15 - 1000001177 - 10 X 10
FIXADOR P/ COSTA DE ROUPEIRO
HARDBOARD PANELS HOLDER
FIJADOR PARA ESPALDAR
08
F98 - 1000000363 - 90N - 270MM M29 - 1000007122 - PARAF UNIÃO
17MM
PISTÃO ARTICULADOR
GAS SPRING
PISTÓN ARTICULADOR
04
M23 - 3,5x16 MM
KIT PISTÓN ARTICULADOR
Fazenda São Roque 1, s/nº. Bairro Córrego da Onça. Sooretama - ES. CEP: 29927-000
TERMO DE GARANTIA
DOBRADIÇA
PARABÉNS!
FRAME WING
Você acaba de comprar um produto que é referência de qualidade, durabilidade e beleza em todo o Brasil. Isso porque a
BISAGRA
Itatiaia faz de tudo para oferecer a você as melhores cozinhas de madeira do mercado.
03
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Itatiaia Eletro e Móveis S/A estipula que o produto especificado, fica garantido pelo prazo de 6 (seis) meses, contados a
partir da entrega efetivado produto. Este prazo é compreendido como sendo: 3 (três) meses como garantia legal e 3 (três)
meses como garantia contratual.
DOOR WING
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu o produto.
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da mesma linha e
06
modelo.
O projeto, instalação e a montagem na residência do consumidor não é de responsabilidade da Itatiaia. A montagem deve
seguir corretamente as instruções que se encontram dentro da embalagem de cada módulo.
Esta garantia é válida em todo o território brasileiro, inclusive em toda e qualquer região litorânea.
DOOR WING
A Itatiaia se reserva o direito de efetuar modificações de caráter técnico em seus produtos, sem aviso prévio.
03
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
- danos causados em conseqüência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
- danos causados por montagem inadequada;
- danos em decorrência de agentes externos (inundações, incêndios, etc);
- danos causados pela utilização de produtos de limpeza não recomendados no manual de instrução do produto;
PUXADOR 196
- despesas de transporte, frete ou seguro;
HANDLE 196
TIRADOR 196 - defeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou em locais de
02 altas/baixas temperaturas, poeira ou acidez.
A Itatiaia não se responsabiliza por incorreta instalação de cubas, pias, mármores, granitos ou similares. Também não será
responsável pelas instalações elétricas, hidráulicas e de gás, bem como pelos danos que estes possam vir a causar ao
produto.
A fixação dos armários de forma segura e garantida depende da qualidade da parede na qual os mesmos serão instalados. A
Itatiaia não se responsabiliza por danos causados por instalação dos armários em paredes inadequadas.
A Itatiaia não se responsabiliza por incorreta instalação de eletrodomésticos. Esta instalação deve seguir o indicado pelo
12 fabricante.
CUIDE BEM DO SEU ARMÁRIO
02
Dicas de limpeza e conservação:
- Para limpar corretamente seus armários de madeira, use sempre um pano liso e levemente umedecido com água;
4,0X14 MM - Não se esqueça de enxugar o seu armário! Ele não deve permanecer úmido, pois a água pode prejudicar o acabamento
ou causar mofo na madeira;
- Caso seja necessário mover o produto, retire os objetos do interior do armário.
- Não se recomenda o uso de produtos à base de amoníaco.
20
-Não utilize esponja de aço ou qualquer material que possa arranhar a superfície dos armários durante a limpeza.
- Não utilize plásticos ou papéis coloridos para forrar os armários.
- Deve-se evitar guardar sal, cebola, catchup, mostarda e outras substâncias ácidas sem as devidas embalagens de
proteção.
- Evite arrastar objetos em cima dos armários. Eles podem riscar e prejudicar o acabamento de seu móvel de cozinha;
- O material dos seus móveis tem um tratamento contra fungos e cupins, mesmo assim, em ambientes infestados
CAVILHA MADEIRA
WODDEN DOWEL
recomenda-se a dedetização antes de instalar a sua cozinha;
TARUGO DE MADERA
- Para os armários com pia, é importante tomar cuidado ao redor dela, evitando-se o contato direto com água nas demais
16
partes do produto. A área exposta a
umidade pode influenciar na durabilidade dos seus móveis;
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seus móveis de cozinha;
- Produtos adquiridos fora do Brasil com defeitos de fabricação do produto, favor entrar em contato com a loja onde
adquiriu sua Cozinha Itatiaia.
40
TAKING GOOD CARE OF YOUR CABINET
Cleaning and caring instructions:
- Wipe the wood cabinet down with a moist cloth to properly clean the cabinet.
- Do not forget to dry your cabinetry out! Humidity can damage the finish or create mould.
- Chemical products are not recommended;
12
- Never clean the cabinet with scouring powders, steel scrubber pads or any other product which can scratch its surface.
- Cabinet surfaces should not be covered with colored plastic or paper sheets.
- Acid substances like salt, onion, ketchup and mustard must remain properly stored in sealed containers.
- Avoid dragging objects on top of the cabinet. They might scratch the finishing.
- If it is necessary to move the product, remove the objects from inside the cabinet.
KIT PISTÃO - Wood cabinets are made of mould and termites resistant materials, however, it is recommended to use termiticides in infested places before
KIT GAS SPRING installing the cabinets.
- Avoid the direct contact of water with other surfaces than the sink, as the humidity can affect the durability of the cabinets.
- Avoid cabinets exposure to direct Sun light. Drapers suggested.
16
- For technical assistance outside Brazil, please, contact the store where you purchased your Itatiaia kitchen.
CUIDE BIEN DE SU APARADOR
I ndicaciones de limpieza y conservación
- Para limpiar correctamente su aparador de madera, siempre use un paño húmedo.
- No se olvide de secar su aparador! No debe permanecer húmedo, pues el agua puede perjudicar el acabado o causar moho en la madera.
- No es recomendable utilizar productos con amoniaco.
- No utilizar esponjas de acero o cualquier material que dañe la superficie de los aparadores.
- No utilizar plásticos o papeles coloridos para forrar los armarios.
- Debe evitarse guardar sal, cebolla, kétchup, mostaza o cualquier producto ácido sin el embalaje de protección.
- Evite arrastrar objetos encima de los aparadores. Ellos pueden riscar o dañar el acabado de su mueble de cocina.
- If it is necessary to move the product, remove the objects from inside the cabinet.
- El material de los muebles tiene un tratamiento contra los hongos y las polillas,aun así, en ambientes infectados, se recomienda desinfectar antes
de instalar su cocina.
- Para los armarios con lavaplatos, es importante tomar cuidado alrededor de ella, evitando el contacto directo con el agua en las demás partes del
producto. El área expuesta a la humedad puede influir en la durabilidad de sus muebles.
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger sus muebles de cocina.
- Los productos adquiridos fuera de Brasil con defectos de fabricación de productos, favor póngase en contacto con la tienda donde compró su
Cucina Itatiaia.
Linha de Interesse Geral do Consumidor
Ligação gratuita de qualquer ponto do país
0800 941 0144
www.minhaitatiaia.com.br
