Itatiaia LINHA ESSENCE ARM-80 2PT Assembly Instructions

TERMO DE GARANTIA
PARABÉNS!
Você acaba de comprar um produto que é referência de qualidade, durabilidade e beleza em todo o Brasil. Isso porque a Itatiaia faz de tudo para oferecer a você as
melhores cozinhas de madeira do mercado.
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Itatiaia Eletro e Móveis S/A estipula que o produto especificado, fica garantido pelo prazo de 6 (seis) meses, contados a partir da entrega efetivado produto. Este prazo
é compreendido como sendo: 3 (três) meses como garantia legal e 3 (três) meses como garantia contratual.
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu o produto.
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da mesma linha e modelo.
O projeto, instalação e a montagem na residência do consumidor não é de responsabilidade da Itatiaia. A montagem deve seguir corretamente as instruções que se
encontram dentro da embalagem de cada módulo.
Esta garantia é válida em todo o território brasileiro, inclusive em toda e qualquer região litorânea.
A Itatiaia se reserva o direito de efetuar modificações de caráter técnico em seus produtos, sem aviso prévio.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
- danos causados em conseqüência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
- danos causados por montagem inadequada;
- danos em decorrência de agentes externos (inundações, incêndios, etc);
- danos causados pela utilização de produtos de limpeza não recomendados no manual de instrução do produto;
- despesas de transporte, frete ou seguro;
- defeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou em locais de altas/baixas temperaturas, poeira ou acidez.
A Itatiaia não se responsabiliza por incorreta instalação de cubas, pias, mármores, granitos ou similares. Também não será responsável pelas instalações elétricas,
hidráulicas e de gás, bem como pelos danos que estes possam vir a causar ao produto.
A fixação dos armários de forma segura e garantida depende da qualidade da parede na qual os mesmos serão instalados. A Itatiaia não se responsabiliza por danos
causados por instalação dos armários em paredes inadequadas.
A Itatiaia não se responsabiliza por incorreta instalação de eletrodomésticos. Esta instalação deve seguir o indicado pelo fabricante.
CUIDE BEM DO SEU ARMÁRIO
Dicas de limpeza e conservação:
- Evite arrastar objetos em cima dos armários. Eles podem riscar e prejudicar o acabamento de seu móvel de cozinha.
- Caso seja necessário mover o produto, retire os objetos do interior do armário.
- Para limpeza, deve ser utilizado apenas produto neutro (verifique na embalagem do produto se está escrito "neutro"). Remova o excesso com pano úmido e
seque logo a seguir.
- Nunca utilize sapólios, esponja de aço ou qualquer material que possa arranhar a superfície dos armários durante a limpeza.
- Não se recomenda o uso de produtos à base de amoníaco.
- Não utilize plásticos ou papéis coloridos para forrar os armários.
- Deve-se evitar guardar sal, cebola, catchup, mostarda e outras substâncias ácidas sem as devidas embalagens de proteção.
- Para os armários com pia, é importante tomar cuidado ao redor dela, evitando-se o contato direto com água nas demais partes do produto. A área exposta a
umidade pode influenciar na durabilidade dos seus móveis.
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seus móveis de cozinha.
- Produtos adquiridos fora do Brasil com defeitos de fabricação, favor entrar em contato com a loja onde adquiriu sua Cozinha Itatiaia.
- Esta orientação deve ser guardada para futura consulta, caso necessário.
ATENÇÃO: Não utilize panos muito umedecidos na limpeza do armário, pois a umidade excessiva pode danificar o produto.
TAKING GOOD CARE OF YOUR CABINET
Cleaning and caring instructions:
- Avoid dragging objects on top of the cabinet. They might scratch the finishing.
- If it is necessary to move the product, remove the objects from inside the cabinet.
- Only non-abrasive natural chemical products are recommended to clean your cabinet. Simply wipe the cabinet down with a wet cloth to remove the cleaning
product excess.
- Never clean the cabinet with scouring powders, steel scrubber pads or any other product which can scratch its surface.
- Chemical products are not recommended.
- Cabinet surfaces should not be covered with colored plastic or paper sheets.
- Acid substances like salt, onion, ketchup and mustard must remain properly stored in sealed containers.
- Avoid the direct contact of water with other surfaces than the sink, as the - Avoid the direct contact of water with other surfaces than the sink, as the humidity can
affect the durability of the cabinets.
- Avoid cabinets exposure to direct Sun light. Drapers suggested.
- For technical assistance outside Brazil, please, contact the store where you purchased your Itatiaia kitchen.
- This guidance should be saved for future reference, if necessary.
BEWARE: Do not use a damp cloth to clean the cabinet. Excessive moisture can damage its surface.
Linha de Interesse Geral do Consumidor
Ligação gratuita de qualquer ponto do país
0800 941 0144
www.minhaitatiaia.com.br
GUARDE ESTE MANUAL PARA POSTERIOR CONSULTA
Av. Padre Arnaldo Jansen, 1325 - Santana - Ubá - MG - CEP: 36506-064
IDENTIFIQUE A COR DO SEU ARMÁRIO / IDENTIFY THE COLOR OF YOUR CABINET / IDENTIFICAR EL COLOR DE SU GABINETE
D E S C R IÇÃ O C Ó D IG O / C O D E / C Ó D IG O
Nº D E S C R IP T IO N
D E S C R IP C IÓ N
F E N D I + G R IS F E N D I + C E D R O
1
LATERAL 800X290 3100025368 3100025368
2
BASE/PRAT 769X289 3100025357 3100025357
3
TETO 769X289 3100025370 3100025370
4
COSTA 795X397 3100025373 3100025373
5
PORTA 795 X 397 3100025367 3100025617
01
05
05
Peso máximo distribuído suportado
Maximum weight supported distributed
Peso máximo admitido distribuído
F5 - 1000001266 - 51 X 38 X 22 MM
CANTONEIRA METALICA
METALIC 'L' BRACKET
ESQUINERA METÁLICA
04
F8 - 1000000262 - BUCHA 08 PLÁSTICA
7,5 X 37,8MM
BUCHA
ANCHOR
TARUGO PLÁSTICO
04
F330 - 1000014753 - 128 MM
F276 - 1000008637 - 35MM BAIXA
149 X 10 X 28 MM
DOBRADIÇA + CALÇO
FRAME WING + DOOR WING
BISAGRA + SOPORTE BISAGRA
04
M7 - 1000014170 - PARAF 3,5 X 30
CAB CH S/PONTA
24
1000014596 - 22/12/2023

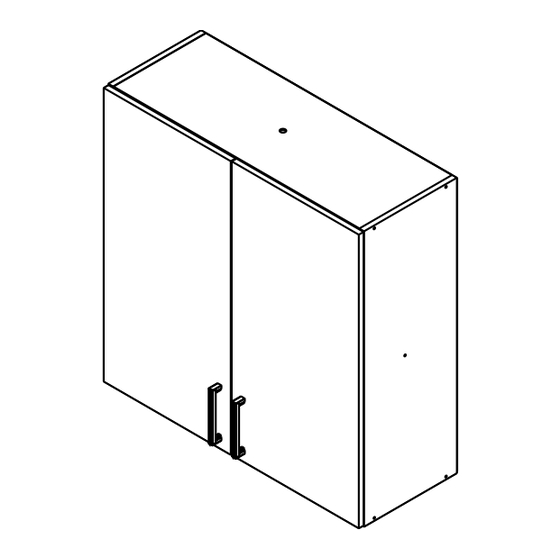

LINHA ESSENCE
ARM-80 2PT
Armário com 2 portas
D im e ns ã o ( m m )
A C A B A M E N T O Q UA N T ID A D E
D im e ns io n/ D im e ns io n
F IN IS H Q UA N T IT Y
T E R M IN A C IÓ N C A N T ID A D
C O M P LA R G E S P
MDP 2 PC 800 290 15
MDP 2 PC 769 289 15
MDP 1 PC 769 289 15
HDF 2 PC 795 397 3
MDP 1 PC 795 397 15
03
04
04
02
01
02
F6 - 1000014361 - 81 X 23 X 6 MM FND
F7 - 1000014368 - ADESIVO TAPA FURO
12MM FENDI
04 04
F10 - 1000001086 - 10G F14 - 1000001265 - 15 x 14MM
COLA BRANCA
WHITE GLUE
COLA BLANCA
04 02
PUXADOR
HANDLE
TIRADOR
02 10
M15 - 1000001177 - PREGO 10 X 10
C/ CAB
04
12
P
L
A
ARM 2PT-80
PRODUTO MONTADO:
A: 800 L: 800 P: 305 MM
FRENTE
VERSO
PUXADOR / DIMENSÃO
HANDLE / DIMENSION
TIRADOR / DIMENSIÓN
ADESIVO TAPA FURO
COVER STICKER 10
ADHESIVO TAPA TORNILLO
FIXADOR P/ COSTA DE ROUPEIRO
HARDBOARD PANELS HOLDER
FIJADOR PARA ESPALDAR
05
02
34
