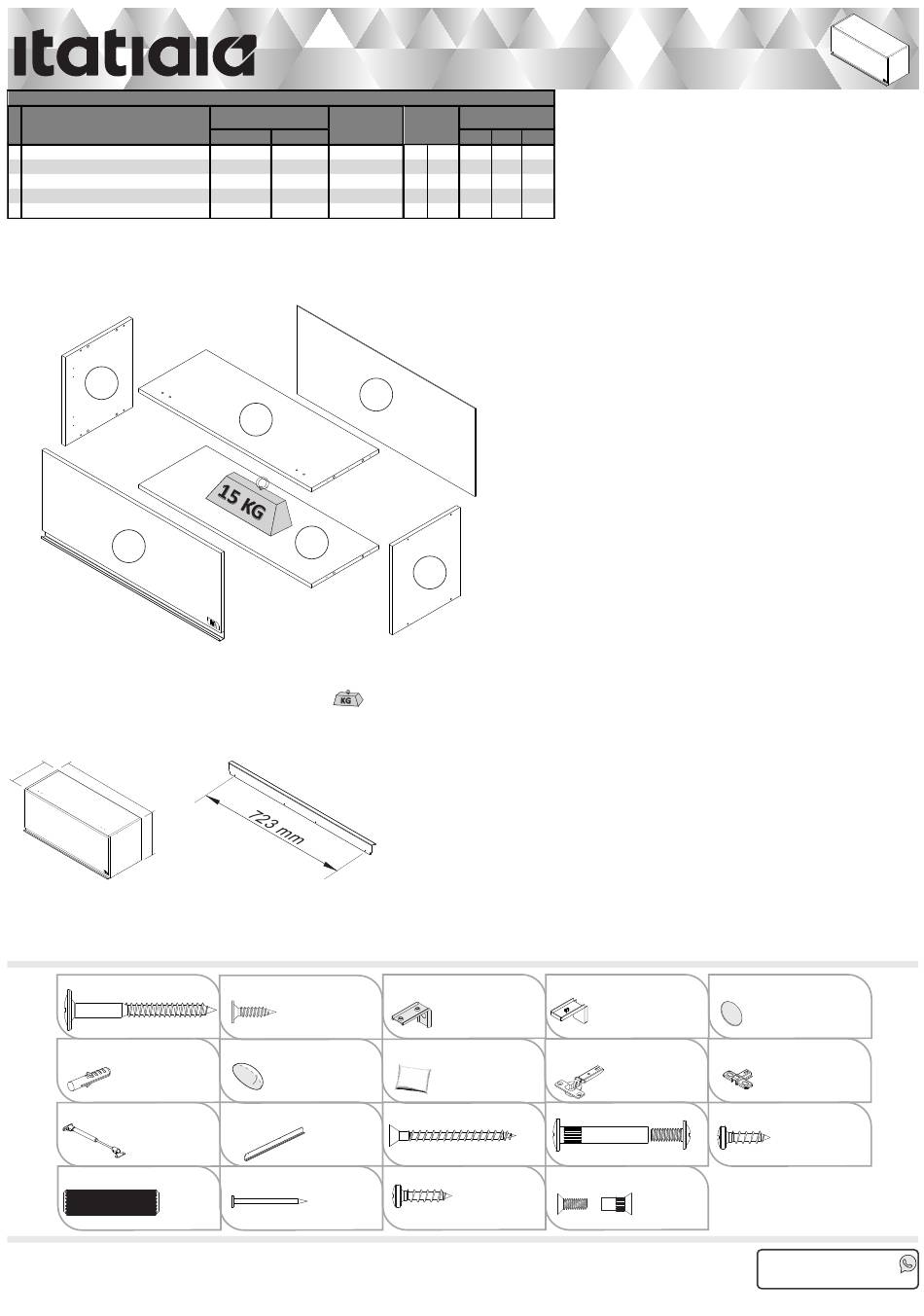

Itatiaia ARM-80 1PH Quick Start Manual

IDENTIFIQUE A COR DO SEU ARMÁRIO / IDENTIFY THE COLOR OF YOUR CABINET / IDENTIFICAR EL COLOR DE SU GABINETE
DESCRIÇÃO
Nº DESCRIPTION
DESCRIPCIÓN
1 LATERAL 338X290 ARM-80 1PH
2 TAMPO 769X290 ARM-80 HOR
3 BASE 769X290 ARM-80 FRJ-MDF
4 COSTA 795X335
5 PORTA H 797 X 304 INOVA ETQI
01
05
P
L
A
ARM-80 1PH
PRODUTO MONTADO:
A: 340 L: 800 P: 310 MM
A1 - 1000000216 - 4,8 X 45 MM
F8 - 1000000262 - 8 MM
TARUGO PLÁSTICO
F98 - 1000000363 - 90N - 270MM
PISTÃO ARTICULADOR
GAS SPRING
PISTÓN ARTICULADOR
M13 - 1000000500 - 8 X 30 MM
CAVILHA MADEIRA
WODDEN DOWEL
TARUGO DE MADERA
1000013056 - 10/08/2022
LINHA INOVA NG
ARM-80 1PH
Armário de parede com 1 porta horizontal
ACABAMENTO
CÓDIGO / CODE / CÓDIGO
FINISH
TERMINACIÓN
OFF-WHITE GRAFITE
3100022079 3100022079 MDF
3100022077 3100022077 MDF
3100022078 3100022078 MDF
3100022076 3100022076 HDF
3100022199 3100022226 MDF
02
03
PUXADOR / DIMENSÃO
HANDLE / DIMENSION
TIRADOR / DIMENSIÓN
A13 - 1000000227 - 3,5 x 14 MM CC
02
04
F9 - 1000001257 - 8 MM
BUCHA BATENTE P/ PORTA – SILICONE
ANCHOR SILICON STOPPER
TOPE PARA PUERTA - SILICÓN
02
F128-
3000010236-795 X 50 X 20MM - OFW
3000010242-795 X 50 X 20MM - GRF
PUXADOR 80
HANDLE 80
TIRADOR 80
01
M15 - 1000001177 - 10 X 10
08
GUARDE ESTE MANUAL PARA POSTERIOR CONSULTA
Fazenda São Roque 1, s/nº. Bairro Córrego da Onça. Sooretama - ES. CEP: 29927-000
Dimensão (mm)
QUANTIDADE
Dimension/Dimension
QUANTITY
CANTIDAD
COMP LARG ESP
2 PC 338 290 15
1 PC 769 290 15
1 PC 769 290 15
1 PC 795 335
1 PC 797 304 15
04
01
Peso máximo distribuído suportado
Maximum weight supported distributed
Peso máximo admitido distribuído
F5 - 1000001266 - 51 X 38 X 22 MM
CANTONEIRA METALICA
METALIC 'L' BRACKET
ESQUINERA METÁLICA
02
F10 - 1000001086 - 10G
COLA BRANCA
WHITE GLUE
COLA BLANCA
02 01
M1 - 1000001179 - 3,5 X 40 MM
01 08
M23 - 3,5x16 MM
KIT PISTÃO
KIT GAS SPRING
KIT PISTÓN ARTICULADOR
04
16
TERMO DE GARANTIA
PARABÉNS!
Você acaba de comprar um produto que é referência de qualidade, durabilidade e beleza em todo o Brasil. Isso porque a
Itatiaia faz de tudo para oferecer a você as melhores cozinhas de madeira do mercado.
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Itatiaia Móveis S/A estipula que o produto especificado, fica garantido pelo prazo de 6 (seis) meses, contados a partir da
entrega efetivado produto. Este prazo é compreendido como sendo: 3 (três) meses como garantia legal e 3 (três) meses
como garantia contratual.
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu o produto.
3
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da mesma linha e
modelo.
O projeto, instalação e a montagem na residência do consumidor não é de responsabilidade da Itatiaia. A montagem deve
seguir corretamente as instruções que se encontram dentro da embalagem de cada módulo.
Esta garantia é válida em todo o território brasileiro, inclusive em toda e qualquer região litorânea.
A Itatiaia se reserva o direito de efetuar modificações de caráter técnico em seus produtos, sem aviso prévio.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
- danos causados em conseqüência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
- danos causados por montagem inadequada;
- danos em decorrência de agentes externos (inundações, incêndios, etc);
- danos causados pela utilização de produtos de limpeza não recomendados no manual de instrução do produto;
- despesas de transporte, frete ou seguro;
- defeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou em locais de
altas/baixas temperaturas, poeira ou acidez.
A Itatiaia não se responsabiliza por incorreta instalação de cubas, pias, mármores, granitos ou similares. Também não será
responsável pelas instalações elétricas, hidráulicas e de gás, bem como pelos danos que estes possam vir a causar ao
produto.
A fixação dos armários de forma segura e garantida depende da qualidade da parede na qual os mesmos serão instalados. A
Itatiaia não se responsabiliza por danos causados por instalação dos armários em paredes inadequadas.
A Itatiaia não se responsabiliza por incorreta instalação de eletrodomésticos. Esta instalação deve seguir o indicado pelo
fabricante.
CUIDE BEM DO SEU ARMÁRIO
Dicas de limpeza e conservação:
- Evite arrastar objetos em cima dos armários. Eles podem riscar e prejudicar o acabamento de seu
móvel de cozinha.
- Caso seja necessário mover o produto, retire os objetos do interior do armário.
- Para limpeza, deve ser utilizado apenas produto neutro (verifique na embalagem do produto se está
escrito "neutro"). Remova o excesso com pano úmido e seque logo a seguir.
- Nunca utilize sapólios, esponja de aço ou qualquer material que possa arranhar a superfície dos
armários durante a limpeza.
- Não se recomenda o uso de produtos à base de amoníaco.
- Não utilize plásticos ou papéis coloridos para forrar os armários.
- Deve-se evitar guardar sal, cebola, catchup, mostarda e outras substâncias ácidas sem as devidas
embalagens de proteção.
- Para os armários com pia, é importante tomar cuidado ao redor dela, evitando-se o contato direto
com água nas demais partes do produto. A área exposta a umidade pode influenciar na durabilidade
dos seus móveis.
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seus móveis de
cozinha.
- Produtos adquiridos fora do Brasil com defeitos de fabricação, favor entrar em contato com a loja
onde adquiriu sua Cozinha Itatiaia.
- Esta orientação deve ser guardada para futura consulta, caso necessário.
ATENÇÃO: Não utilize panos muito umedecidos na limpeza do armário, pois a umidade excessiva
pode danificar o produto.
TAKING GOOD CARE OF YOUR CABINET
Cleaning and caring instructions:
- Avoid dragging objects on top of the cabinet. They might scratch the finishing.
- If it is necessary to move the product, remove the objects from inside the cabinet.
- Only non-abrasive natural chemical products are recommended to clean your cabinet. Simply wipe the cabinet down with a wet cloth to remove
the cleaning product excess.
- Never clean the cabinet with scouring powders, steel scrubber pads or any other product which can scratch its surface.
- Chemical products are not recommended.
- Cabinet surfaces should not be covered with colored plastic or paper sheets.
- Acid substances like salt, onion, ketchup and mustard must remain properly stored in sealed containers.
- Avoid the direct contact of water with other surfaces than the sink, as the - Avoid the direct contact of water with other surfaces than the sink, as
the humidity can affect the durability of the cabinets.
- Avoid cabinets exposure to direct Sun light. Drapers suggested.
- For technical assistance outside Brazil, please, contact the store where you purchased your Itatiaia kitchen.
- This guidance should be saved for future reference, if necessary.
BEWARE: Do not use a damp cloth to clean the cabinet. Excessive moisture can damage its surface.
CUIDE BIEN DE SU APARADOR
Indicaciones de limpieza y conservación
- Evite arrastrar objetos encima de los aparadores. Ellos pueden riscar o dañar el acabado de su mueble de cocina.
- Si es necesario mover el producto, retire los objetos del interior del armario.
- Para limpieza, se debe utilizar apenas producto neutro (verifique en el embalaje del produto
si está escrito "neutro"). Remueva el exceso con un paño húmedo y a seguir seque luego.
- Nunca utilize sapólios, esponja de acero o cualquier material que pueda arañar la superfície de los armarios durante la limpieza.
- No es recomendable utilizar productos con amoniaco.
- No utilizar plásticos o papeles coloridos para forrar los armarios.
- Debe evitarse guardar sal, cebolla, kétchup, mostaza o cualquier producto ácido sin el embalaje de protección.
- Para los armarios con lavaplatos, es importante tomar cuidado alrededor de ella, evitando el contacto directo con el agua en las demás partes
del producto. El área expuesta a la humedad puede influir en la durabilidad de sus muebles.
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger sus muebles de cocina.
- Los productos adquiridos fuera de Brasil con defectos de fabricación de productos, avor póngase en contacto con la tienda donde compró su
Cucina Itatiaia.
- Esta orientación se debe guardar para futuras referencias, si es necesario.
ATENCIÓN: No utilize paños muy humedecidos en la limpieza del armario, pues la humedad.
F6 - 1000011882 - FRJ - 81X23X6 mm
CAPA PLASTICA CANTONEIRA
'L' BRACKET
CAPA PLÁSTICA PARA ESQUINERA
02
F38 - 1000001207 - 35MM - d=0
F37 - 1000001194 - 35MM
DOBRADIÇA
FRAME WING
BISAGRA
02
M4 - 1000001183 - 28MM M6
02
M29 - 1000007122 - 17MM
04
F7 - 1000011893 - FRJ - 12MM
ADESIVO TAPA FURO
COVER STICKER 08
ADHESIVO TAPA TORNILLO
CALÇO DOBRADIÇA
DOOR WING
SOPORTE BISAGRA
02
- 1000001180 - 4,0 X 14 MM
08
Linha de Interesse Geral do Consumidor
Ligação gratuita de qualquer ponto do país
0800 941 0144
www.minhaitatiaia.com.br
