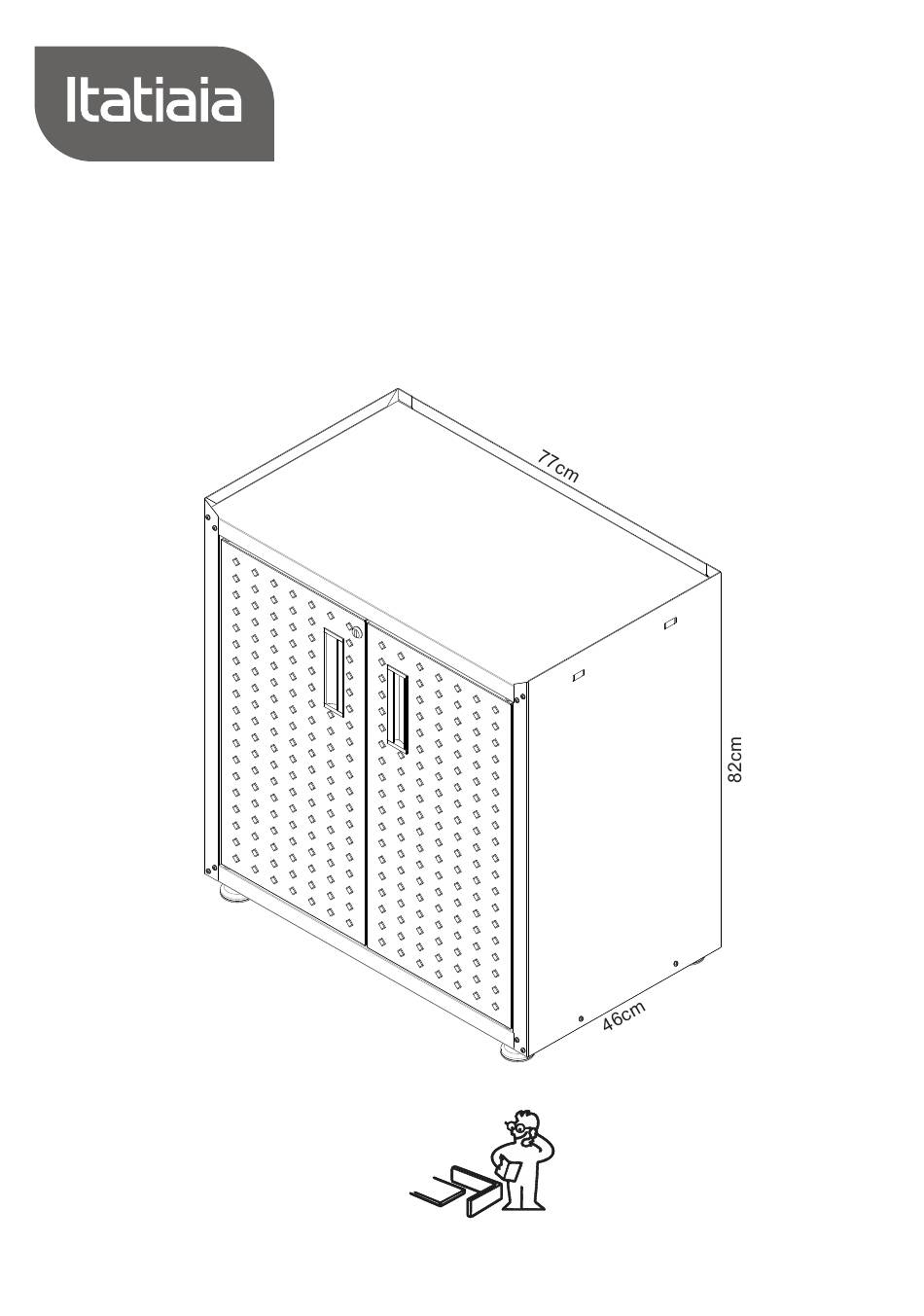

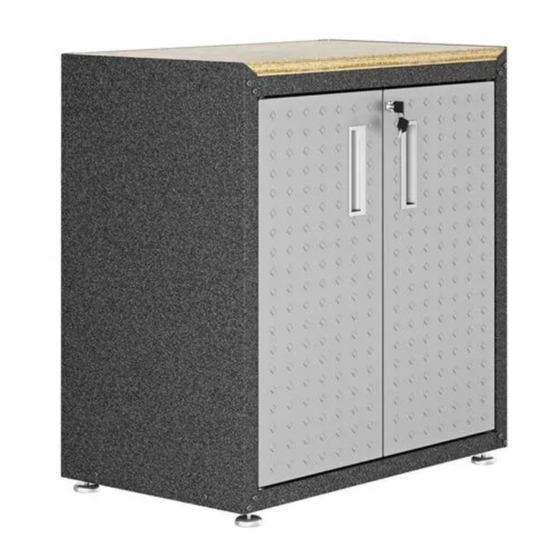

- Page 1 1000010313 - 10/09/2018 Gabinete de Garagem Titanium Titanium Garage Cabinet Gabinete de Garaje Titanium Dúvidas? Estamos aqui para ajudá-lo. Doubts? We're here to help you. ¿Dudas? Estamos aquí para ayudarle. 0800 032 6111 www.cozinhasitatiaia.com.br...
- Page 2 Para facilitar a montagem, você deve primeiramente separar e identificar as peças. In order to ease the assembly, you should separate and identify the parts first. Para facilitar el montaje, primero debe separar e identificar las piezas. Ferragem necessária para a montagem. Necessary hardware for the assembly.
- Page 3 ATENÇÃO Peso máximo suportado pela prateleira WARNING Maximum weight supported by shelf ADVERTENCIA Peso máximo soportado por el estante Costa Superior Upper Back Trasera Superior Lado Esquerdo 3000007312 Left Side Lado izquierdo 3000007316 Topo Prateleira Cima Shelf 3000007270 Estante 3000007311 Costa Inferior Lower Back Trasera Inferior...
- Page 4 1 - Coloque a peça P7 dentro da peça P3. PASSO 1 2 - Parafuse as duas peças nos lados frontal e lateral com F1. STEP 1 PASO 1 1 - Fit part P7 inside part P3. 2 - Fit both parts in the frontal and side, with F1. 1 - Coloque la pieza P7 dentro de la pieza P3.
- Page 5 PASSO 3 1 - Monte a peça P5 entre a peça P2 e a P3. 2 - Verifique se todas as 4 peças estão montadas. STEP 3 3 - Parafuse a peça P5 nas peças P2 e P3, no lado frontal, com F1. PASO 3 1 - Fit part P5 between part P2 and P3.
- Page 6 PASSO 5 1 - Coloque a peça P10 nas peças P2, P3 e P5. Verifique se todos os encaixes estão apoiados nos parafusos. 2 - Após encaixar as peças, aperte os parafusos até travar. STEP 5 PASO 5 1 - Fit part P10 into parts P2, P3 and P5. Check that all fits are supported over the bolts. 2 - After fitting the parts, screw the bolts until locked.
- Page 7 PASSO 7 1 - Para montar o gabinete com sapata, encaixe o acessório F9 na peça P7, conforme ilustrado abaixo, e gire o parafuso. STEP 7 A fim nivelar a altura ou o gabinete, gire a sapata no sentido horário ou anti-horário para alinhá-lo. PASO 7 1 - To assembly the cabinet with shoe fit the accessory F9 in part P7 as illustrated here below and turn to screw.
- Page 8 1 - Monte a peça P19 em posição diagonal para inseri-la dentro do armário. PASSO 9 2 - Incline a peça P19 nas partes P2 e P3 e coloque-a sobre o F7, conforme figura abaixo. STEP 9 3 - Abaixe o outro lado da peça P19, inclinando-a sobre a esquerda F7. PASO 9 1 - Fit the lower part P19 in diagonal position to insert it inside the cupboard.
- Page 9 PARABÉNS! Você acaba de comprar um produto que é referência de qualidade, durabilidade e beleza em todo o Brasil. Isso porque a Itatiaia faz de tudo para oferecer a você os melhores armários de aço do mercado. DISPOSIÇÕES E PRAZOS DE GARANTIA A Itatiaia Móveis S/A estipula que o produto especificado, fica garantido pelo prazo de doze (12)
- Page 10 CUIDE BEM DO SEU ARMÁRIO Dicas de limpeza e conservação: - Evite arrastar objetos em cima dos armários. Eles podem riscar e prejudicar o acabamento de seu móvel; - Para limpeza, deve ser u lizado apenas produto neutro (verifique na embalagem do produto se está...
