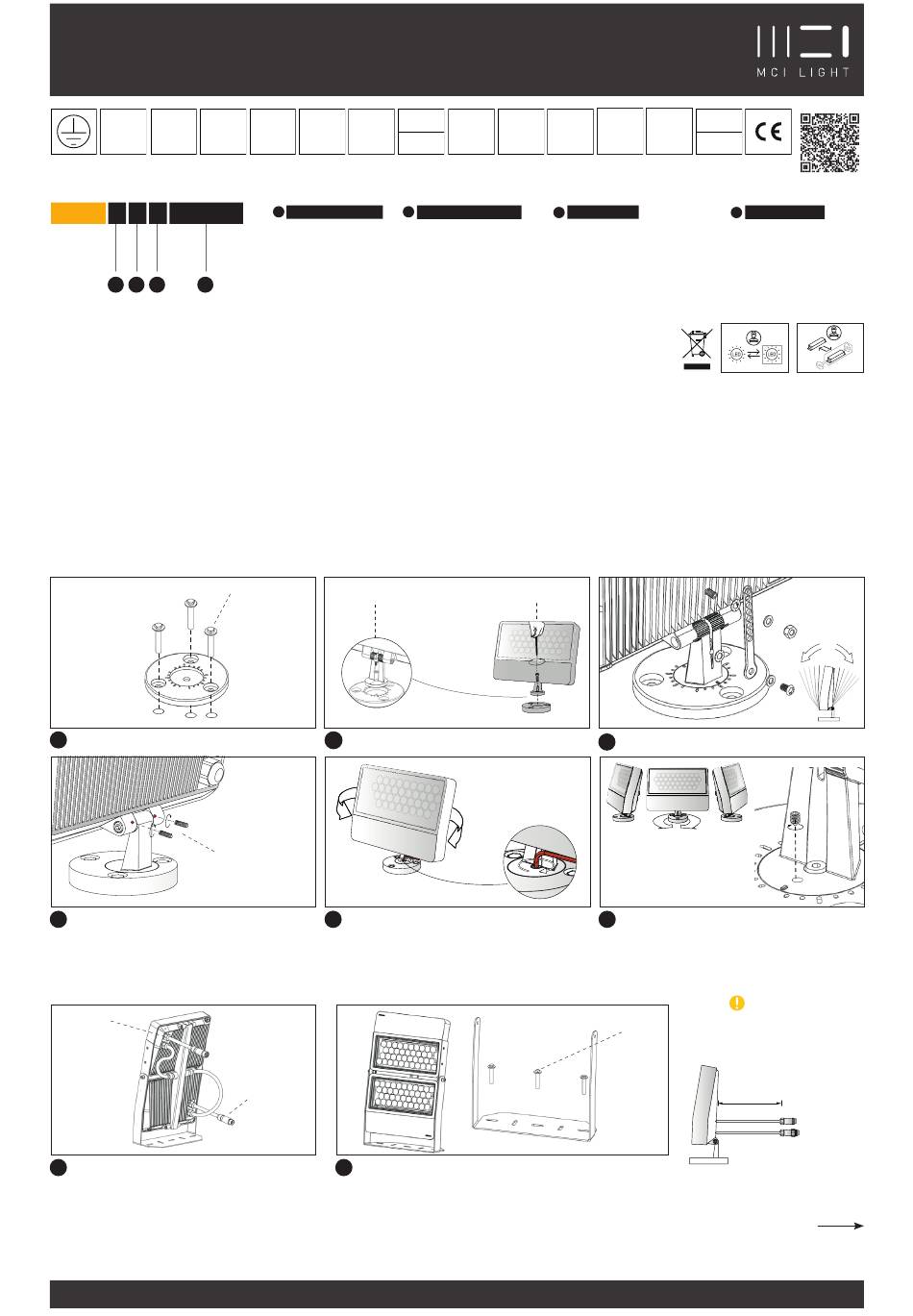

MCI Light SQUARE L Installation Manual

SQUARE L & XL
100-305V 220-240V
IP66
AC AC
Monocolor RGBW
75007 X X X /XX/XXX
1 2 3 4
SQUARE L & XL (2K7,3K) On-Off & DALI (HO) | (2K7,3K,4K) On-Off (MO)
Este producto contiene una fuente luminosa de la clase de eficiencia energética E.
This product contains a light source with energy efficiency class E.
Ce produit comprend une ampoule de la classe d'efficacité énergetique E.
SQUARE L & XL (1K8) On-Off & DALI (HO) | (1K8) On-Off (MO)
Este producto contiene una fuente luminosa de la clase de eficiencia energética F.
This product contains a light source with energy efficiency class F.
Ce produit comprend une ampoule de la classe d'efficacité énergetique F.
SQUARE L & XL (4K) On-Off & DALI (HO)
Este producto contiene una fuente luminosa de la clase de eficiencia energética D.
This product contains a light source with energy efficiency class D.
Ce produit comprend une ampoule de la classe d'efficacité énergetique D.
INSTALLATION SQUARE L | INSTALACIÓN SQUARE L
x3
HEX HEAD KEY Nº10
LLAVE CABEZA
HEXAGONAL Nº10
1 Plate fixation Fijación de la base
x2
Screw DIN 915 M3x4
Esparrago DIN 915 M3x4
4 Once the angle is set up, fix the luminaire as
shown below
Una vez el angulo está fijado, ajustarlo como
muestra la imagen
INSTALLATION SQUARE XL | INSTALACIÓN SQUARE XL
SALIDA / OUT
1 Connect input and output cable of both luminaires
Conectar cable de entrada y salida de ambas luminarias
IMT-149 v.05
MANUAL DE INSTALACIÓN
INSTALLATION MANUAL
IK08 CRI>80 CRI>70
1800K
Monocolor
1
CONTROL CONTROL
1 On-Off (Monocolor)
3 DALI (Monocolor) *
5 DMX RDM (RGBW)**
* DALI control can only be configured with type 3 and 5.
* Control DALI solo se puede configurar con el modelo 3 y 5.
** DMX RDM control can only be configured with type 2 and 4.
** Control DMX-RDM solo se puede configurar con el modelo 2 y 4.
SQUARE L & XL RGBW
Este producto contiene una fuente luminosa de la clase de eficiencia energética E.
This product contains a light source with energy efficiency class E.
Ce produit comprend une ampoule de la classe d'efficacité énergetique E.
Screw DIN912 INOX M5x10
Concrete anchor
Tornillo DIN912 INOX M5x10
screw M6x45
Tornillo anclaje
hormigón M6x45
Luminaire fixation to the plate
2
Fijación de la luminaria a la base
5 Set up angle and fix the bracket
Ajustar el angulo y fijar el soporte
ENTRADA / IN
2 To attach the base to the ground, you need to make a Ø8.5 hole.
Para acoplar la base al suelo hay que hacer agujero Ø8,5.
Security
on/off DMX
AL
GLASS
RDM
Housing
DALI
Cover
RGBW
2 3
FINISHES ACABADOS TYPE MODELO
0 Silver Plata (RAL 9006) 1
2
2 Black Negro (RAL 9011)
3
3 White Blanco (RAL 9003)
4
5
ALLEN KEY 5 (2,5 Nm)
LLAVE ALLEN 5 (2,5 Nm)
Ta -20°C
L80 B10 L90 B10
min -4°F
>60.000h >60.000h
Ta +50°C
max +122°F
Ta +25°C Ta +25°C
Monocolor RGBW
4
COLOUR
Square L (45W) /70/1K8
Square L (66W)(Mo) | (70W)(RGBW)
/80/2K7
Square L (90W)
/80/3K
Square XL (134W)(Mo) | (140W)(RGBW)
/80/4K
Square XL (180W)
/11-4K
Set up angle and fix the bracket
3
Ajustar el angulo y fijar el soporte
180°
6 Once the angle is set up, fix the luminaire as shown
below
Una vez el angulo está fijado, ajustarlo como
muestra la imagen
Medida del cable
M070361
Cable length
25 cm
mcilight.com
Product Datasheet
COLOR
1800K
2700K
3000K
4000K
RGBW (white 4K)
145°
