SMARTLEDFLEX
®
PAT.
SIDEFLEX
Installation Instructions
Manual Instalación
v.08

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SMARTLEDFLEX SIDEFLEX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for MCI Light SMARTLEDFLEX SIDEFLEX

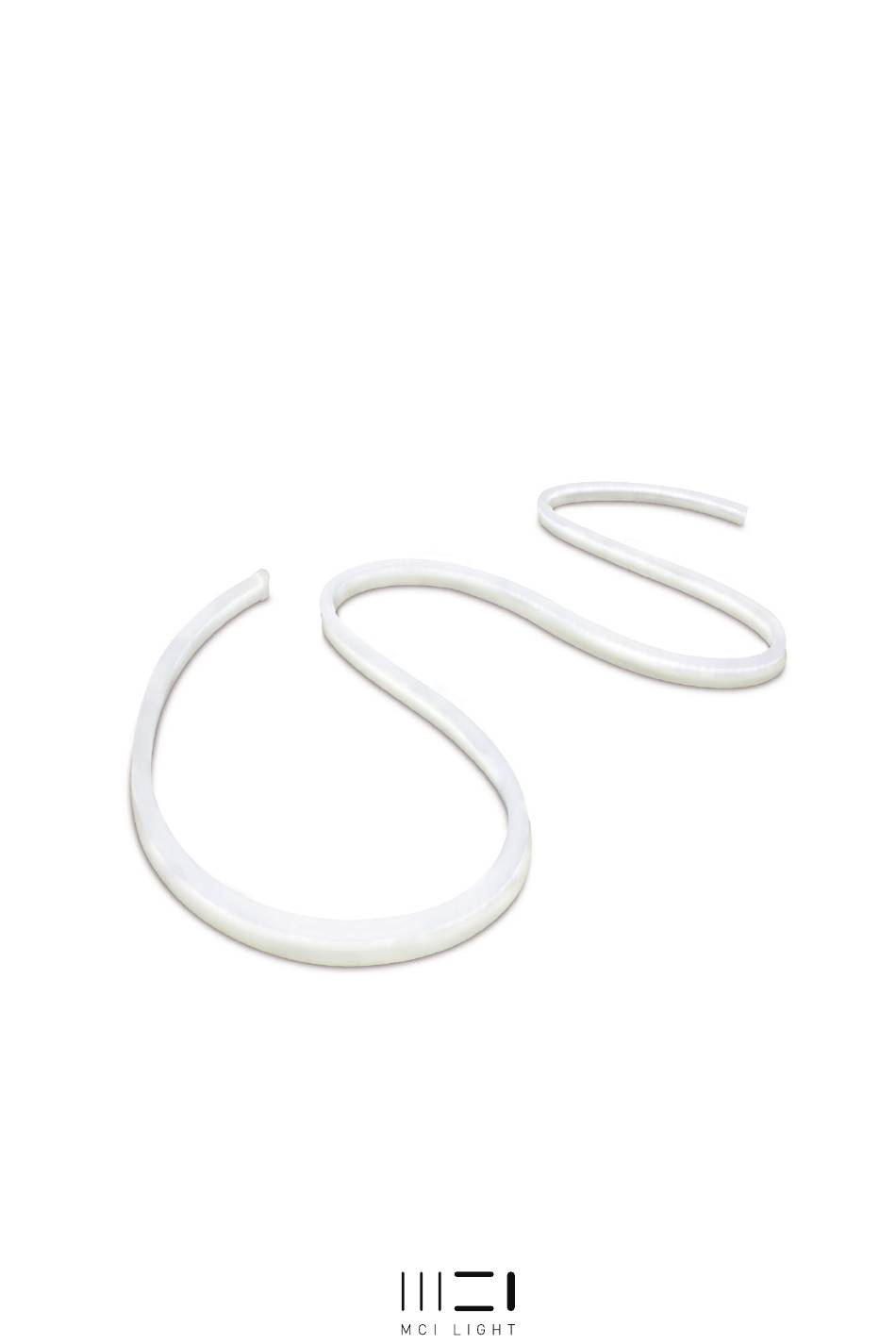

  • Page 1 SMARTLEDFLEX ® PAT. SIDEFLEX Installation Instructions Manual Instalación v.08...
  • Page 3: Table Of Contents

    INDEX ÍNDICE REFERENCES / REFERENCIAS TECHNICAL DATA / DATOS TECNICOS MEASURES / MEDIDAS INDICATIONS / INDICACIONES STRAIGHT INSTALLATION / INSTALACIÓN EN RECTO BENDING INSTALLATION / INSTALACIÓN EN CURVA CONNECTIONS / CONEXIONES MONOCOLOR / MONOCOLOR RGB / WIRING DIAGRAM / DIAGRAMA CONEXIÓN MONOCOLOR CONNECTOR / MONOCOLOR CONECTOR RGB CABLE-CONNECTOR /...
  • Page 4: References / Referencias

    SMARTLEDFLEX® CUSTOM SIZE REFERENCES / REFERENCIAS CORTE A MEDIDA 7211 0 /70/2K7 LIGHT COLOR COLOR LUZ /70/2K7 2700K /70/3K5 3500K /70/5K2 5200K Yellow Amarillo Amber Ambar Rojo Blue Azul Green Verde POWER POTENCIA 4,8 W/m – 9,6 W/m – 12 W/m* 13 W/m** TYPE MODELO...
  • Page 5: Technical Data / Datos Tecnicos

    SMARTLEDFLEX® TECHNICAL DATA / DATOS TÉCNICOS MECHANICAL SPECIFICATIONS ESPECIFICACIONES MECÁNICAS Version Versión Round / Square Redondo / Cuadrado Weight Peso 0,5 kg/m Cutting unit Unidad de corte 50 mm. / 100 mm. / 400 mm. Protection grade Grado de protección IP66 / IP67 Impact resistance Resistencia al impacto...
  • Page 6: Indications / Indicaciones

    SMARTLEDFLEX® INDICATIONS / INDICACIONES MINIMUM BENDING RADIUS RADIO MÍNIMO CURVATURA 100 mm 100 mm DO NOT STRETCH THE PRODUCT NO TENSIONAR EL PRODUCTO DO NOT TWIST THE PRODUCT NO RETORCER EL PRODUCTO DO NOT TWIST THE PRODUCT IN THIS WAY NO RETORCER EL PRODUCTO EN ESTA DIRECCIÓN SLF.IMT-120.v8...
  • Page 7: Straight Installation / Instalación En Recto

    SMARTLEDFLEX® STRAIGHT INSTALLATION / INSTALACIÓN EN RECTO Do not disassembly the reel before installation. The mate- rial has to be disassembled (always on a plane surface) at the same time as installation (not before). Do not tense or twist the material. No desliar la bobina antes de instalar.
  • Page 8: Bending Installation / Instalación En Curva

    SMARTLEDFLEX® BENDING INSTALLATION / INSTALACIÓN EN CURVA RECESSED INSTALLATION Instalación empotrado Recessed installation INSTALACIÓN EMPOTRADO Instalación empotrado Recessed installation 34 mm. 34 mm. 16 mm. 16 mm. Only for Smartledflex Square Sólo para Smartledflex cuadrado Neutral silicone Silicona neutra Instalación con clip Clip installation Instalación con clip Clip installation...
  • Page 9: Connections / Conexiones Monocolor / Monocolor

    SMARTLEDFLEX® MONOCOLOR CONNECTIONS / CONEXIONES MONOCOLOR 10 METERS MAXIMUM CONNECTION CONEXIÓN MÁXIMA 10 METROS From luminaire De luminaria Cable with connector See connections - see page 10 Salida conector Conexionado - ver página 10 SMARTLEDFLEX® RGB CONNECTIONS / CONEXIONES RGB 8 METERS MAXIMUM CONNECTION CONEXIÓN MÁXIMA 8 METROS From luminaire...
  • Page 10: Wiring Diagram / Diagrama Conexión

    SMARTLEDFLEX® WIRING DIAGRAM / DIAGRAMA CONEXIÓN SmartLedFlex Monocolor ® DIMMABLE MONOCOLOR MONOCOLOR NO DIMMABLE MONOCOLOR MONOCOLOR DIMERIZABLE SIN DIMERIZAR Power Power LINEARdrive Supply Supply 24 V DC - 320W 24 V DC - 320W Fuente Fuente Alimentación Alimentación MONOCOLOR NO DIMMABLE DIMMABLE WITH LINEARdrive 720 MONOCOLOR SIN DIMERIZAR DIMERIZABLE CON LINEARdrive 720...
  • Page 11 (Blanco White) (Marrón Brown) SMARTLEDFLEX® WIRING DIAGRAM / DIAGRAMA CONEXIÓN Steady light Luz fija Luz ja Steady Light 230V AC max. 10m Power Supply 24 V DC 320 W GND (Azul Blue) GND- (Negro Black) 24V DC (Blanco White) (Marrón Brown) Lineardrive 720D DMX/DALI/ 24V DC Lineardrive 720D DMX/DALI/0-10V 24V DC max.
  • Page 12 SMARTLEDFLEX® WIRING DIAGRAM / DIAGRAMA CONEXIÓN SmartLedFlex ® 230 V AC Power POWER LINEARdrive Supply 24 V DC - 320W Fuente Alimentación DATA controller control To next LINEARdrive Al siguiente LINEARdrive 12 W/m Maximum 3 reels of 8 m. (max. 24 m) in parallel connection to LINEARdrive 720 (PSU 24 V DC - 320W).
  • Page 13 SMARTLEDFLEX® WIRING DIAGRAM / DIAGRAMA CONEXIÓN Lineardrive 720D DMX/DALI/0-10V 24V DC Connector output Salida conector Lineardrive 720D DMX/DALI/ 24V DC max. 8m max. 8m max. 8m M050206 Power Supply 24 V DC 320 W Group 1 GND 1 Group 2 Dali IN Dali IN GND 2...
  • Page 14 SMARTLEDFLEX® SAFETY PRECAUTIONS / PRECAUCIONES Use as directed This product serves exclusively lighting purposes and may: • Expose to strong mechanical loads or strong contamination. • Only be installed and operated after a condition inspection if the product is dirty or has been moistened through storage. •...
  • Page 15 SMARTLEDFLEX® SAFETY PRECAUTIONS / PRECAUCIONES Empleo según normativas Este producto sirve únicamente para iluminación y no debe: • Exponerse a exigencias mecánicas excesivas o fuertes suciedades. • Después de un almacenamiento húmedo o contaminante, no utilizar sin previa verificación/inspección del producto ya que puede derivar en problemas de funcio- namiento del producto.
  • Page 16 SMARTLEDFLEX ® IMT-120 v.08 C/ dels Oficis, n° 25 Pol. Ind. el Regàs 08850 · Gavà Barcelona · SPAIN (+34) 93 630 28 00 (+34) 93 630 29 66 M. info@mcilight.com mcilight.com...
