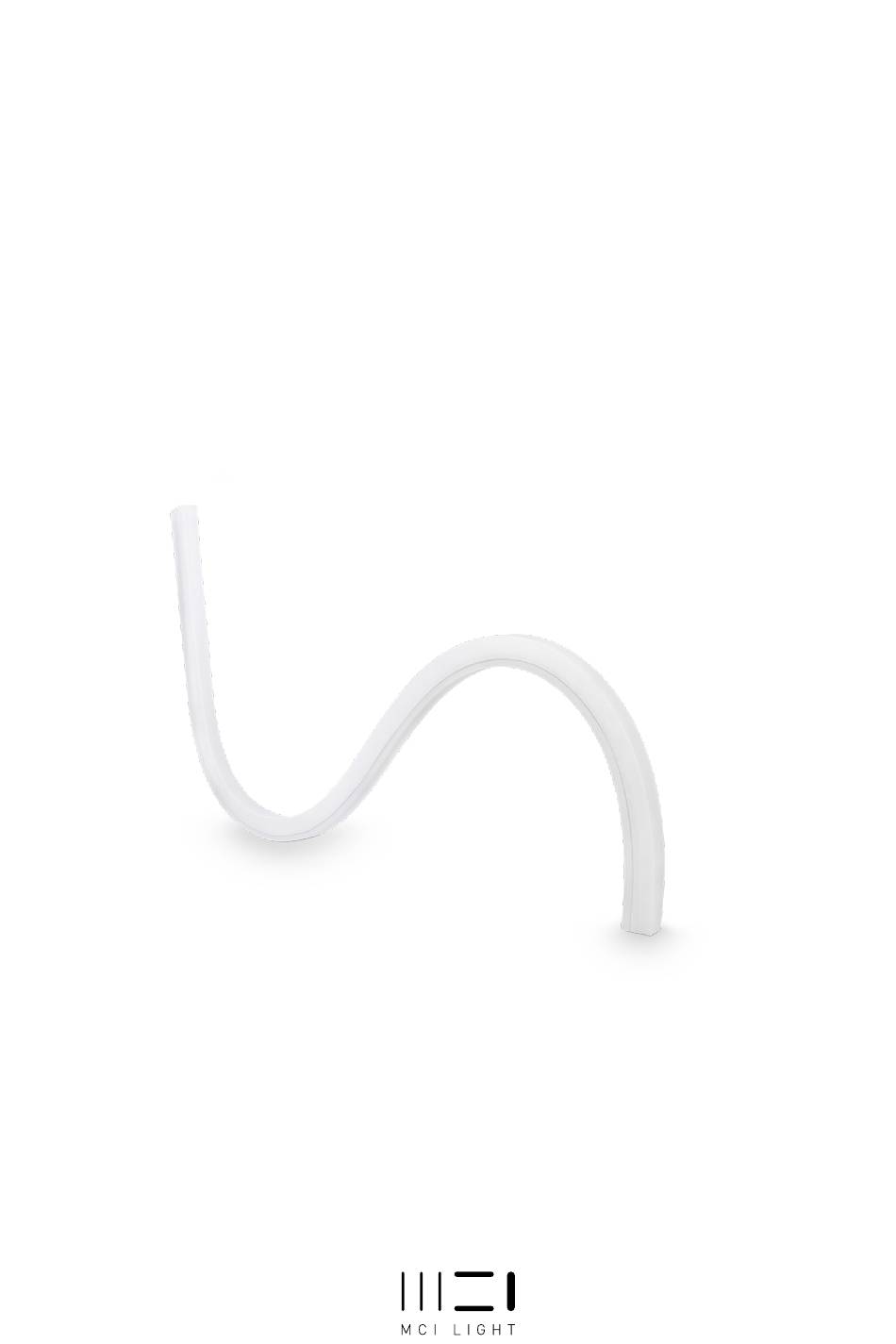

- Page 1 SMARTLEDFLEX ® PAT. TOPFLEX Installation Instructions Manual Instalación v.01...
-
Page 3: Table Of Contents
INDEX ÍNDICE REFERENCES / REFERENCIAS TECHNICAL DATA / DATOS TECNICOS MEASURES / MEDIDAS INDICATIONS / INDICACIONES STRAIGHT INSTALLATION / INSTALACIÓN EN RECTO BENDING INSTALLATION / INSTALACIÓN EN CURVA CONNECTIONS / CONEXIONES MONOCOLOR / MONOCOLOR WIRING DIAGRAM / DIAGRAMA CONEXIÓN MONOCOLOR CONNECTOR / MONOCOLOR CONECTOR SAFETY PRECAUTIONS / PRECAUCIONES... -
Page 4: References / Referencias
SMARTLEDFLEX® TOPFLEX CUSTOM SIZE REFERENCES / REFERENCIAS CORTE A MEDIDA 7213 0 /80/3K LIGHT COLOR COLOR LUZ /80/3K 3000K /80/4K 4000K /80/5K 5000K POWER POTENCIA* 9 W/m 17 W/m TYPE MODELO Round Square The standard version is delivered with IP67 connector (0,2m wire). La versión estándar se suministra con conector IP67 (cable 0,2m). -
Page 5: Technical Data / Datos Tecnicos
SMARTLEDFLEX® TOPFLEX TECHNICAL DATA / DATOS TÉCNICOS MECHANICAL SPECIFICATIONS ESPECIFICACIONES MECÁNICAS Version Versión Round / Square Redondo / Cuadrado Weight Peso 0,5 kg/m Cutting unit Unidad de corte 50 mm. / 100 mm. / 400 mm. Protection grade Grado de protección IP66 / IP67 Impact resistance Resistencia al impacto... -
Page 6: Indications / Indicaciones
SMARTLEDFLEX® TOPFLEX INDICATIONS / INDICACIONES MINIMUM BENDING RADIUS RADIO MÍNIMO CURVATURA 200 mm DO NOT STRETCH THE PRODUCT NO TENSIONAR EL PRODUCTO DO NOT TWIST THE PRODUCT NO RETORCER EL PRODUCTO DO NOT TWIST THE PRODUCT IN THIS WAY NO RETORCER EL PRODUCTO EN ESTA DIRECCIÓN SLF TOP.IMT-227.v1... -
Page 7: Straight Installation / Instalación En Recto
SMARTLEDFLEX® TOPFLEX STRAIGHT INSTALLATION / INSTALACIÓN EN RECTO Do not disassembly the reel before installation. The mate- rial has to be disassembled (always on a plane surface) at the same time as installation (not before). Do not tense or twist the material. No desliar la bobina antes de instalar. -
Page 8: Bending Installation / Instalación En Curva
SMARTLEDFLEX® TOPFLEX BENDING INSTALLATION / INSTALACIÓN EN CURVA RECESSED INSTALLATION INSTALACIÓN EMPOTRADO Neutral silicone Silicona neutra Only for Smartledflex Square Sólo para Smartledflex cuadrado 34 mm. 16 mm. CLIP INSTALLATION INSTALACIÓN CON CLIP SLF TOP.IMT-227.v1... -
Page 9: Connections / Conexiones Monocolor / Monocolor
SMARTLEDFLEX® TOPFLEX MONOCOLOR CONNECTIONS / CONEXIONES MONOCOLOR 5 METERS MAXIMUM CONNECTION (17W) 10 METERS MAXIMUM CONNECTION (9W) CONEXIÓN MÁXIMA 5 METROS (17W) CONEXIÓN MÁXIMA 10 METROS (9W) From luminaire De luminaria See connections - see page 10 Conexionado - ver página 10 Cable with connector Salida conector SLF TOP.IMT-227.v1... -
Page 10: Wiring Diagram / Diagrama Conexión
SMARTLEDFLEX® TOPFLEX WIRING DIAGRAM / DIAGRAMA CONEXIÓN SmartLedFlex Monocolor ® MONOCOLOR NO DIMMABLE DIMMABLE MONOCOLOR MONOCOLOR SIN DIMERIZAR MONOCOLOR DIMERIZABLE Power Power LINEARdrive Supply Supply 24 V DC - 320W 24 V DC - 320W Fuente Fuente Alimentación Alimentación MONOCOLOR NO DIMMABLE DIMMABLE WITH LINEARdrive 720 MONOCOLOR SIN DIMERIZAR DIMERIZABLE CON LINEARdrive 720... - Page 11 (Blanco White) (Marrón Brown) SMARTLEDFLEX® TOPFLEX WIRING DIAGRAM / DIAGRAMA CONEXIÓN Steady light Luz fija Luz ja Steady Light 230V AC max. 5m (17W/m) max. 10m (9W/m) Power Supply 24 V DC 320 W GND (Azul Blue) GND (Negro Black) 24V DC (Blanco White) (Marrón Brown)
-
Page 12: Safety Precautions / Precauciones
SMARTLEDFLEX® TOPFLEX SAFETY PRECAUTIONS / PRECAUCIONES Use as directed Empleo según normativas This product serves exclusively lighting purposes and may: Este producto sirve únicamente para iluminación y no debe: • Expose to strong mechanical loads or strong contamination. • Exponerse a exigencias mecánicas excesivas o fuertes suciedades. •...
