Instruction Manual
RS-6502H
Stock No: 275-0034

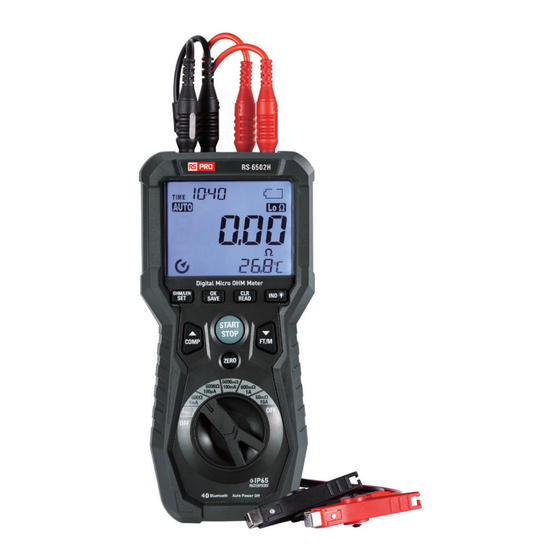

Digital Micro OHM Meter
EN
Advertisement
Related Manuals for RS PRO RS-6502H
Summary of Contents for RS PRO RS-6502H
- Page 1 20 Indianapolis Street, 134 Godocho, Hodogaya, Kyalami Business Park, Yokohama, Kanagawa 240-0005 Instruction Manual Kyalami, Midrand Japan South Africa www.rs-components.com RS-6502H www.rs-components.com U.S.A Stock No: 275-0034 Asia Allied Electronics RS Components Ltd. 7151 Jack Newell Blvd. S. Digital Micro OHM Meter...
- Page 2 Digital Micro OHM Meter / English 1.Description • The Digital Micro OHM Meter are hand-held testing devices with the following measurement capabilities: Time, Resistance, Temperature and Length. • They can be used as μΩ meters to measure resistance of precise bonding, detect the resistance of various shunt, the resistance of metallic materials, wires and cables ,etc.
- Page 3 Digital Micro OHM Meter / English Digital Micro OHM Meter / English 3.Features 4.Description • The instrument is designed with large LCD allowing for high-resolution reading and faster testing speed. 4-1.Meter Description • Various testing wires are available, measured by four-wire method, 1.LCD Display •...
- Page 4 Digital Micro OHM Meter / English Digital Micro OHM Meter / English 4-2.Symbols and Annunciators 5.Description of Function Button 1.Automatic Range Prompt 5-1.OHM/LEN/SET Button 2.Date or Time Display Digits 13.k (kilo)/m (meter or milli)/Ω(ohms) • Short press the OHM/LEN/SET Button to switch resistance measurement or cable length measurement. 3.Set Symbol 14.Ambient temperature, Data record number, User select number •...
- Page 5 Digital Micro OHM Meter / English Digital Micro OHM Meter / English 6.Operating Instructions 6-2.Resistance Measurement 1.Set the rotary switch from the OFF Position to the desired range, calibrate the meter as described in WARNING: Do not connect the unit to live voltage. “Calibration Procedure”.
- Page 6 Digital Micro OHM Meter / English Digital Micro OHM Meter / English 9.Long press the DOWN and FT/M Button to select desired unit (1m=3.281ft). 6-5.Programming Procedure WARNING: Do not connect the unit to live voltage. Note: The sample length of user wires must be between 1m and 100m in METER mode or between 3.3ft and 320ft in FEET mode.
- Page 7 Digital Micro OHM Meter / English Digital Micro OHM Meter / English 6-6.Save, Read and Clear the Data 3.Set the High/Lower comparative value, short press the OHM/LEN/SET Button to select setting the high limit comparative value or lower limit comparative value. 6-6-1.Save Data 4.Select the unit of resistance, after each long pressing on the DOWN and FT/M Button, the unit Under measurement state, press the OK/SAVE Button to save data with maximum amount up to 999.
- Page 8 Digital Micro OHM Meter / English Digital Micro OHM Meter / English 6-9.Bluetooth Function 7.Short press the UP/COMP or DOWN and FT/M Button to switch function, if auto off is on, the LCD will If the Bluetooth function is activated, user can transfer data from the instrument to phone APP. show “on”, else the LCD will show “oFF”.
- Page 9 Digital Micro OHM Meter / English Digital Micro OHM Meter / English 7-2.Cleaning the Instrument 8-2.General Specifications • Use a soft and dry cloth to clean the instrument. Display (99999 counts) LCD display • Never use wet cloths, solvents, water, etc. Low Battery Indication “...
- Page 10 • Le compteur peut calculer la longueur du câble en fonction du matériau, de la température et des RS-6502H caractéristiques du câble. Numéro de Stock: 275-0034 •...
- Page 11 Micromètre numérique OHM / Français Micromètre numérique OHM / Français 3. Caractéristiques 4. Description • L'instrument est conçu avec un grand écran LCD permettant une lecture à haute résolution et une vitesse 4-1. Description du compteur plus rapide. 1.Écran LCD 12.Trou pour les cordons •...
- Page 12 Micromètre numérique OHM / Français Micromètre numérique OHM / Français 4-2. Symboles et annonciateurs 5. Description du bouton de fonction 1.Invite la gamme automatique 14.Température ambiante, numéro d'enregistrement 5-1. Bouton OHM/LEN/SET 2.Chiffres d'affichage de la date ou l'heure de données, indication du numéro sélectionné par •...
- Page 13 Micromètre numérique OHM / Français Micromètre numérique OHM / Français 6. Mode d'emploi 6-2. Mesure de résistance 1. Réglez le commutateur en position OFF sur la gamme souhaitée, calibrez le compteur comme décrit dans AVERTISSEMENT: Ne pas connecter l'appareil à une tension électrique. la «...
- Page 14 Micromètre numérique OHM / Français Micromètre numérique OHM / Français 9. Appuyez longuement sur les boutons DOWN et FT/M pour sélectionner l'unité souhaitée (1 m = 3,281 6-5. Procédure de programmation pieds). AVERTISSEMENT: Ne pas connecter l'appareil à une tension électrique. Remarque : La longueur d'échantillon des fils doit être comprise entre 1 et 100 m en mode METER (mètre) ou entre 3,3 et 320 pieds en mode FEET (pied).
- Page 15 Micromètre numérique OHM / Français Micromètre numérique OHM / Français 6-6.Enregistrez, lisez et effacez les données 3. Réglez la valeur comparative haute/basse, appuyez brièvement sur le bouton OHM/LEN/SET pour 6-6-1.Enregistrer les données sélectionner le réglage de la valeur comparative de la limite haute ou de la valeur comparative de la limite En cours de mesure, appuyez sur le bouton OK/SAVE pour enregistrer les données jusqu'à...
- Page 16 Micromètre numérique OHM / Français Micromètre numérique OHM / Français 6-9. Fonction Bluetooth 5. Appuyez à nouveau longuement sur le bouton OHM/LEN/SET et « » commence à clignoter. Si la fonction Bluetooth est activée, l'utilisateur peut transférer des données vers l'application 6.
- Page 17 Micromètre numérique OHM / Français Micromètre numérique OHM / Français 7-2. Nettoyage de l'instrument 8-2. Caractéristiques générales • Utilisez un chiffon doux et sec pour nettoyer l'appareil. L’écran (99999 points) Écran LCD • N'utilisez jamais de chiffons mouillés, de solvants, d'eau, etc. Indication de batterie FAIBLE «...
- Page 18 • Sie können als μΩ-Meter genutzt werden, zum Messen des Widerstands einer präzisen Verbindung, Anleitung zum Ermitteln des Widerstands verschiedener Nebenwiderstände, des Widerstands von metallischen Materialien, Drähten und Kabeln, usw. RS-6502H • Das Messgerät kann die Länge des Kabels je nach Material, Temperatur und Spezifikation des Kabels Bestandsnr. : 275-0034 berechnen.
- Page 19 Digitale Mikro-Ohm-Meßgerät / Deutsch Digitale Mikro-Ohm-Meßgerät / Deutsch 3. Eigenschaften 4. Beschreibung • Das Gerät ist mit einer großen LCD-Anzeige ausgestattet, wodurch eine hochauflösende Ablesung und 4-1. Beschreibung des Messgeräts eine schnellere Testgeschwindigkeit möglich ist. 1- LCD-Anzeige 14-Neigungsständer • Es sind verschiedene Prüfkabel verfügbar, die mit der Vier-Draht-Methode gemessen werden. 2-OHM/LEN/EINSTELLUNGEN-Taste 15-Schwarze Eingangsbuchse •...
- Page 20 Digitale Mikro-Ohm-Meßgerät / Deutsch Digitale Mikro-Ohm-Meßgerät / Deutsch 4-2. Symbole und Anzeigeelemente 5. Beschreibung der Funktionstaste 1.Automatische Bereichsabfrage 14.Umgebungstemperatur, Datensatznummer, Anzeige der 5-1. OHM/LEN/EINSTELLUNGS-Taste 2.Datums- oder Zeitanzeige Ziffern vom Benutzer gewählten Nummer • Drücken Sie kurz die OHM/LEN/EINSTELLUNGS-Taste, um zwischen Widerstandsmessung und 3.Einstellungs-Symbol 15.k (Kilo)/ft (Fuß) Kabellängenmessung umzuschalten.
- Page 21 Digitale Mikro-Ohm-Meßgerät / Deutsch Digitale Mikro-Ohm-Meßgerät / Deutsch 6. Bedienungsanleitung 6-2. Widerstandsmessung 1. Stellen Sie den Drehschalter von der AUS-Position auf den gewünschten Bereich, kalibrieren Sie das WARNUNG: Verbinden Sie das Gerät nicht mit stromführender Spannung. Messgerät wie in "Kalibrierungsvorgang" beschrieben. 6-1.
- Page 22 Digitale Mikro-Ohm-Meßgerät / Deutsch Digitale Mikro-Ohm-Meßgerät / Deutsch 9. Drücken Sie lange auf die Tasten ABWÄRTS und FT/M, um die gewünschte Einheit auszuwählen 2. Durch kurzes Drücken der OHM/LEN/EINSTELLUNGEN-Taste wechseln Sie zur Längenmessung. (1m=3.281ft). 3. Drücken Sie die Tasten AUFWÄRTS/COMP oder ABWÄRTS und FT/M, um den benutzerdefinierten Modus auszuwählen.
- Page 23 Digitale Mikro-Ohm-Meßgerät / Deutsch Digitale Mikro-Ohm-Meßgerät / Deutsch 6-6. Speichern, Lesen und Löschen der Daten 3. Stellen Sie den oberen/unteren Vergleichswert ein. Durch kurzes Drücken der Taste OHM/LEN/ EINSTELLUNGEN wählen Sie die Einstellung des oberen oder unteren Grenzwert-Vergleichswertes. 6-6-1.Daten speichern Drücken Sie im Messmodus die OK-/SPEICHERN-Taste, um Daten mit einer maximalen Anzahl von bis zu 4.
- Page 24 Digitale Mikro-Ohm-Meßgerät / Deutsch Digitale Mikro-Ohm-Meßgerät / Deutsch 6-9. Bluetooth-Funktion 6-12. Auto Aus Falls die Bluetooth-Funktion aktiviert ist, können Sie Daten vom Messgerät auf die Telefon-APP übertragen. • Das Messgerät schaltet sich nach 10 Minuten Inaktivität automatisch aus. 1. Drücken Sie die OHM/LEN/EINSTELLUNGEN-Taste an der Schnittstelle des zu messenden Widerstands •...
- Page 25 Digitale Mikro-Ohm-Meßgerät / Deutsch Digitale Mikro-Ohm-Meßgerät / Deutsch 3. Ersetzen Sie die Batterien durch eine 7,4 V Li-ION-Batterie. 8. Spezifikationen 4. Bringen Sie die Batteriefachabdeckung wieder an und sichern Sie sie, indem Sie die Schraube eine halbe 8-1. Technische Spezifikationen Umdrehung im Uhrzeigersinn drehen.
- Page 26 0 bis 50 °C (32 bis 122 °F) Lagertemperatur -20 bis 60°C (-4 bis 140°F) Luftfeuchtigkeit beim Einsatz Max. 80 % bis 31 °C (87 °F), linear abnehmend bis 50 % bei 40 °C RS-6502H (104 °F) Luftfeuchtigkeit bei Lagerung <80% N. di stock: 275-0034 Betriebshöhe...
- Page 27 Contatore digitale Micro OHM / italiano Contatore digitale Micro OHM / italiano 1. Descrizione 3. Caratteristiche • Il micro contatore OHM digitale è un dispositivo di prova portatile con le seguenti capacità di misurazione: • Lo strumento è progettato con un ampio display LCD che consente la lettura ad alta risoluzione e una maggiore velocità...
- Page 28 Contatore digitale Micro OHM / italiano Contatore digitale Micro OHM / italiano 4. Descrizione 4-2. Simboli e segnelatori 1. Prompt automatico dell'intervallo 13. k (chilo)/m (metro o milli)/Ω(ohm) 4-1. Descrizione del misuratore 2. Cifre visualizzate per la data o l'ora 14.
- Page 29 Contatore digitale Micro OHM / italiano Contatore digitale Micro OHM / italiano 5. Descrizione del tasto funzione Tasto 6. Istruzioni per l'uso 5-1. Tasto OHM/LEN/SET ATTENZIONE: non collegare l'unità a tensioni attive. • Premere brevemente il Tasto OHM/LEN/SET per passare dalla misurazione della resistenza alla 6-1.
- Page 30 Contatore digitale Micro OHM / italiano Contatore digitale Micro OHM / italiano 6-2. Misurazione della resistenza 9. Premere a lungo il tasto DOWNe FT/M per selezionare l'unità desiderata (1 m = 3,281 piedi). 1. Impostare l'interruttore rotante dalla posizione OFF all'intervallo desiderato, calibrare lo strumento come descritto nella "Procedura di calibrazione".
- Page 31 Contatore digitale Micro OHM / italiano Contatore digitale Micro OHM / italiano 6-5. Procedura di programmazione 6-6. Salva, leggi e cancella i dati 6-6-1.Salva i dati ATTENZIONE: non collegare l'unità a tensioni attive. In stato di misurazione, premere il Tasto OK/SAVE per salvare i dati con un importo massimo fino a 999. Nota: la lunghezza campione dei cavi utente deve essere compresa tra 1 e 100 m in modalità...
- Page 32 Contatore digitale Micro OHM / italiano Contatore digitale Micro OHM / italiano 3. Impostare il valore comparativo superiore/inferiore, premere brevemente il tasto OHM/LEN/SET per 6-9. Funzione Bluetooth Se la funzione Bluetooth è attivata, l'utente può trasferire i dati dallo strumento all'APP del telefono. selezionare l'impostazione del valore comparativo del limite superiore o del valore comparativo del limite 1.
- Page 33 Contatore digitale Micro OHM / italiano Contatore digitale Micro OHM / italiano 7. Premere brevemente il tasto UP/COMP o DOWN e FT/M per cambiare funzione, se lo spegnimento 7-2. Pulizia dello strumento automatico è attivo, il display LCD mostrerà "on", altrimenti il display LCD mostrerà "oFF". •...
- Page 34 Temperatura di esercizio Da -20 a 60°C (da -4 a 140°F) Temperatura di conservazione Max 80 % fino a 31 °C (87 °F) in diminuzione lineare fino al 50 % a RS-6502H 40 °C (104 °F)Humidité de stockage Umidità di esercizio <80%...
- Page 35 Medidor digital de ohmios / Español Medidor digital de ohmios / Español 1. Descripción 3. Características • Los medidores digitales de ohmios son dispositivos de prueba portátiles con las siguientes capacidades de • El instrumento está diseñado con una pantalla LCD grande que permite una lectura de alta resolución y una velocidad de medición más rápida.
- Page 36 Medidor digital de ohmios / Español Medidor digital de ohmios / Español 4. Descripción 4-2. Símbolos y anunciadores 1.Indicación de rango automático 4-1. Descripción del Medidor 13.k (kilo)/m (metro o mili)/Ω(ohmios) 2.Dígitos de visualización de fecha u hora 1. Pantalla LCD 12.Agujero para sujetar 14.Temperatura ambiente, número de registro de datos, 3.Símbolo SET...
- Page 37 Medidor digital de ohmios / Español Medidor digital de ohmios / Español 5. Descripción del botón de función 6. Instrucciones de uso 5-1. Botón OHM/LEN/SET ADVERTENCIA: No toque la sonda de temperatura con circuitos activos. • Presione brevemente el botón OHM/LEN/SET para cambiar la medición de resistencia o la medición de la 6-1.
- Page 38 Medidor digital de ohmios / Español Medidor digital de ohmios / Español 6-2. Medición de resistencia 9. Mantenga presionado el botón DOWN and FT/M para seleccionar la unidad deseada (1 m = 3,281 pies). 1. Coloque el interruptor giratorio desde la posición APAGADO al rango deseado, calibre el medidor como se describe en "Procedimiento de calibración".
- Page 39 Medidor digital de ohmios / Español Medidor digital de ohmios / Español 6-5. Procedimiento de programación 6-6. Guardar, leer y borrar los datos 6-6-1.Guardar datos ADVERTENCIA: No toque la sonda de temperatura con circuitos activos. En el estado de medición, presione el botón OK/SAVE para guardar datos con una cantidad máxima de hasta 999. Nota: La longitud de los cables del usuario debe estar entre 1 m 100 m en modo MEDIDOR o entre 3,3 pies y 320 pies en modo PIES.
- Page 40 Medidor digital de ohmios / Español Medidor digital de ohmios / Español 3. Configure el valor comparativo superior/inferior, presione brevemente el botón OHM/LEN/SET para 6-9. Función Bluetooth seleccionar la configuración del valor comparativo del límite superior o el valor comparativo del límite Si la función Bluetooth está...
- Page 41 Medidor digital de ohmios / Español Medidor digital de ohmios / Español 4. Mantenga presionado nuevamente el botón OHM/LEN/SET y “TIME” comenzará a parpadear. 7-2. Limpieza del instrumento 5. Mantenga presionado nuevamente el botón OHM/LEN/SET y “ ” comenzará a parpadear. •...
- Page 42 Medidor digital de ohmios / Español 8-2. Especificaciones generales Pantalla (99999 conteos) Pantalla LCD Indicación de batería BAJA Se muestra “ ” Indicación Sobre Rango Pantalla 'OL' Temperatura de Funcionamiento 0 a 40°C (32 a 104°F) Temperatura de Almacenamiento -20 a 60°C (-4 a 140°F) Temperatura de Almacenamiento Máx.
