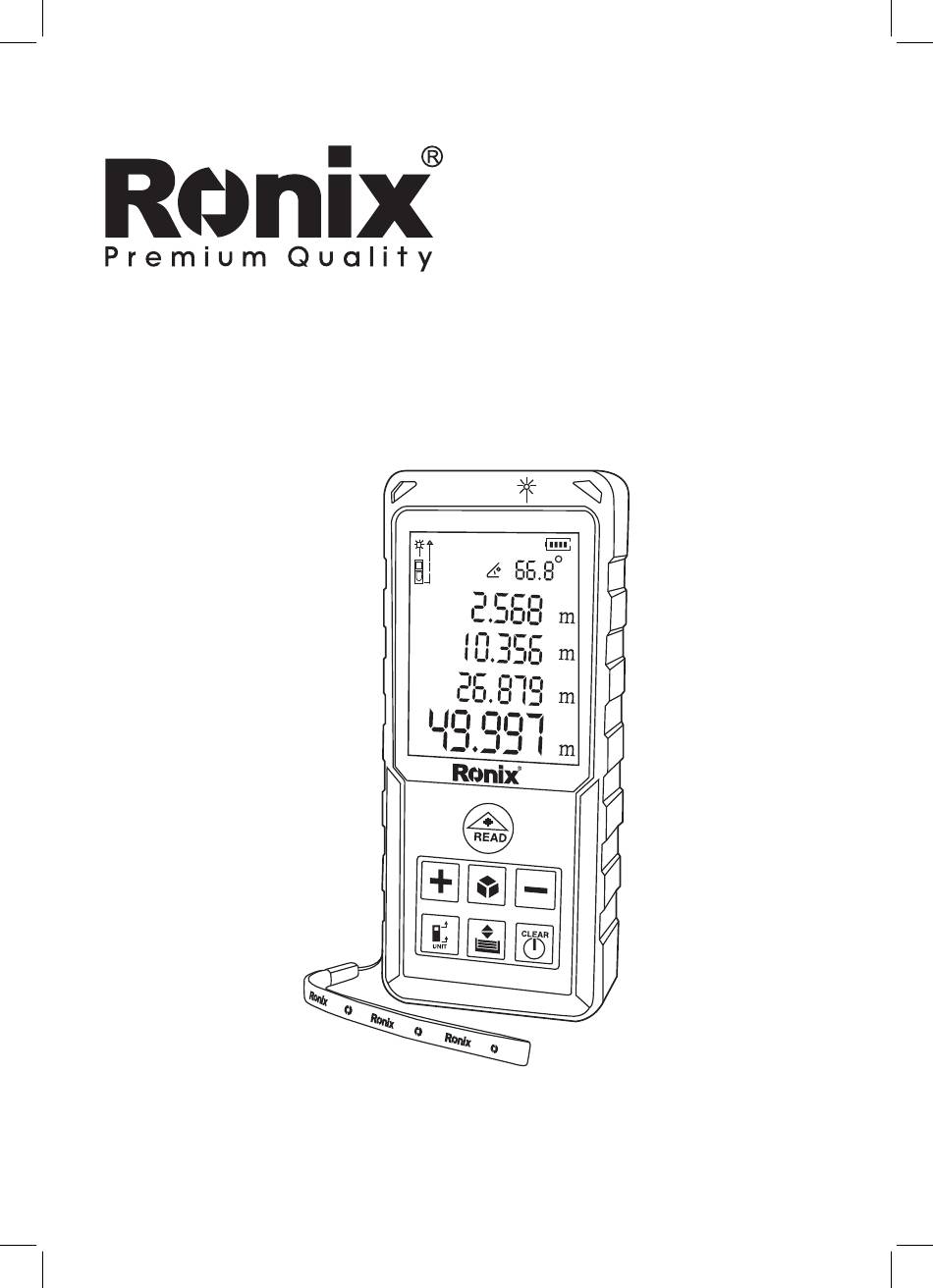

- Page 1 Laser-Entfernungsmesser 50m RH - 9351 www.ronixtools.com...
- Page 3 TECHNISCHE DATEN RH-9351 Modell Messbereich 0.05m-50m Messgenauigkeit (Standardabweichung) ±2.0mn Mess-Einheit m,ft,in Flächeneinheit Laser-Typ 620-690nm,< 1mW Laserklasse Klasse II Einzelne Messzeit 0.25 s Betriebstemperatur 0~+40 °C Lagertemperatur - 20~ +65 °C 3 x AAA-Alkalibatterien Stromversorgung (> 5000 Messungen) Gewicht 92 g Abmessungen (LxBxH) 120×50×25 mm...
- Page 4 GERÄTEKOMPONENTEN Display-Hintergrundbeleuchtung Funktion zum Umschalten Ein-/Ausschalter für die Messung Plus-/Historische Datenauf- historischen Datenaufzeichnung zeichnung Referenzmessung Löschen/Ausschalten Speichern historischer Daten SICHERHEITSANWEISUNGEN 1- Dieses Produkt ist ein Laserprodukt der Klasse II. Bitte schauen Sie niemals direkt in den Laserstrahl, wenn Sie dieses Produkt verwenden! 2- Verwenden Sie keine optischen Hilfsmittel (z.
- Page 5 BASIC FUNCTIONS Einzelmessung ü Max./Min.-Messung ü Kontinuierliche Messung ü Fläche/Volumen Pythagoras ü Einheiteneinstellung ü Referenzeinstellung ü Signaltonanzeige ü Aufzeichnung historischer Daten ü Daten löschen ü Fehlermeldung: Fehlercode ü Batterieanzeige: Batteriestatus ü Laser automatisch ausschalten Instrument automatisch ausschalten 3min VERBOTENE VERWENDUNG 1- Öffnen des Geräts mit Werkzeugen (Schraubendreher usw.), sofern nicht ausdrücklich vorgesehen.
- Page 6 LCD-BESCHREIBUNG Signal Leistung anzeige Fläche/Volumen/Pythagoras Laser “EIN” Referenz 188.8.8.8" ftim Kontinuierliche Messung 188.8.8.8" ftim Aktuelle Messung 188.8.8.8" Historische Messungen ftim 188.8.8.8 Batteriestatus " ftim Hardwarefehler Gerät INBETRIEBNAHME 1- Batterieinstallation a. Entfernen Sie gemäß den Abbildungen den Batteriefachdeckel. b. Setzen Sie die Batterien gemäß der Polung gemäß der Markierung auf dem Batteriefachdeckel ein.
- Page 7 2.892 Sie sie umweltgerecht an den dafür vorgesehenen Sammelstellen 2.888 gemäß nationaler oder lokaler Vorschriften. 1.064 30.001 30.001 20.002 20.002 SPEICHERUNG UND ABRUF VON MESSUNGEN 9.999 50.003 1- Die Messdaten werden automatisch gespeichert. Drücken Sie 2.088 kurz auf die historische Anzeige. Das Display zeigt die Messung wie in 1.888 2.087 der Abbildung an.
- Page 8 PERSÖNLICHE SICHERHEIT Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie gesunden Menschenverstand beim Bedienen von Elektrowerkzeugen. Verwenden Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren Verletzungen führen.

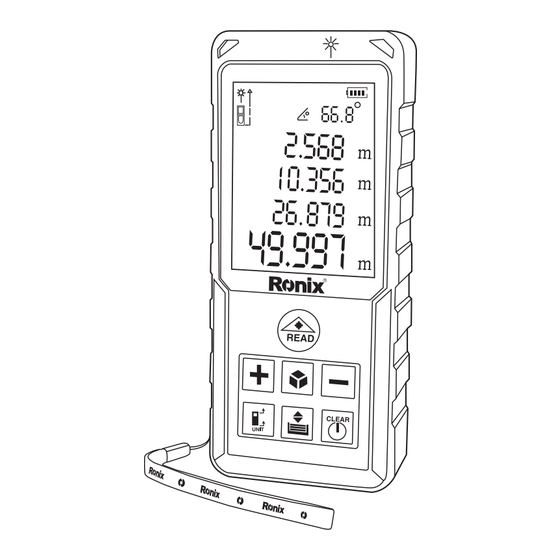

- Page 9 LASER RANGE FINDER RH - 9351...
- Page 10 SPECIFICATIONS Model RH-9351 Measuring Range 0.05m-50m Measuring Accuracy(Standard ±2.0mn Deviation) Measuring Unit m,ft,in Area Unit Laser Type 620-690nm,< 1mW Laser Class Single Measurement 0.25 s Time Operating 0~+40 °C Temperature Storage Temperature - 20~ +65 °C AAA(Alkaline),3 ×1.5V Batteries > 5000"...
- Page 11 PARTS LIST Measurement Refrence/Display back-Light SwitchingFunction Switch ON / Measuring Plus-/Historical Data Record Plus-/Historical Data Record Reference Clear/Switch OFF Save Historical Data SAFETY INSTRUCTIONS 1. This product is a classII laser product. Please DO NOT stare into beam at any time when operating this product! 2.
- Page 12 BASIC FUNCTIONS Single Measurement ü Max. / Min. Measurement ü Continuous Measurement ü Area / volume Pythagoras ü Unit Setting ü Reference Setting ü Buzzer Indicator ü Historical Data Records ü Data Cleanup ü Error Message Code ü Battery Indicator ü...
- Page 13 LCD DESCRIPTION Signal Power Indication Area/ Volume/Pythagoras Laser “On” Reference 188.8.8.8" ftim Continuous Measrement 188.8.8.8" ftim Current Reading 188.8.8.8" Historical Readings ftim 188.8.8.8 Battery Status " ftim Hardware Error Unit START-UP 1. Battery Installation a. According to figures, remove battery compartment lid b.
- Page 14 EQUIPMENT OPERATION SWITCH ON AND OFF Long-time press button to switch on the equipment with default reference setting of single measurement mode, rear reference and metric unit system; Short-time press again, the battery state and laser replection signal ntensity indication as shown in as figure B figure B Long-time press button to switch off the equipment;...
- Page 15 CLEAR BUTTON Pressing button to clear the last command or displayed data; UNIT CONVERSION Instrument default unit is m.Long-time press button to switch the unit of measurement. MENU MEASUREMENT 30.001 SINGLE – MODE MEASUREMENT MENU 30.000 When equipment is switched on, short-time pressing button will activate 30.000 the laser and aim the laser onto target and Short-time pressing...
- Page 16 30.001 MENU 30.000 30.000 figure E FUNCTIONS Area, Volume, Indirect Measurement (Pythagorean Theorem) 18.000 figure F MENU Press button to change measurement functions respectively, as shown in figure F; select corresponding function and begin the 30.001 30.001 MENU measurement; MENU 30.001 30.000 30.001...
- Page 17 PYTHAGOREAN THEOREM Pythagorean Theorem1 2.892 2.888 1.064 2.892 30.001 2.892 2.888 20.002 2.892 2.888 50.003 1.064 2.888 30.001 30.0 1.064 30.001 2.892 20.002 1.064 30.001 20.002 2.888 2.892 50.003 2.088 Without Angle 20.002 2.888 50.003 1.888 1.064 30.001 30.0 50.003 2.087 Pythagorean Theorem2 1.064...
- Page 18 2.892 2.888 1.064 30.001 30.001 20.002 20.002 2.892 9.999 50.003 2.888 figure G 1.064 30.001 30.001 2.088 STORAGE AND RECALL OF MEASUREMENTS 20.002 20.002 1.888 2.087 9.999 50.003 1.956 1) Measuring data will be storage automatically, short-time press 2.088 the historical reading. The Display will appear like the figure. 1.888 2.087 2) The higher number (up to 99) indicates the most recent measurement...
- Page 19 PERSONAL SAFETY Stay alert, watch what you are doing and use common sense when operating a power tool. do not use a power tool while you are tired or under the influence of drugs, alcohol or medication A moment of inattention while operating power tools may result in serious personal injury.
- Page 20 www.ronixtools.com...
