INSTRUCTIONS D'INSTALLATION
Séries C-FL-B-FLW- (20L, 26L, 34L, 45L)
INSTALLATION À L'AIDE D'UN DISPOSITIF
D'AJUSTEMENT DE 51 mm (2 po)
REMARQUE : Le luminaire est destiné à être monté sur un tuyau à
paroi épaisse de diamètre extérieur 60 mm (2-3/8 po) ou sur un tenon.
1. Retirez le couvercle du compartiment des épissures hors du dispositif
d'ajustement en retirant les (2) vis du couvercle, découvrez le
compartiment des épissures du dispositif d'ajustement. Voir Figure 2.
2. Acheminez le cordon d'alimentation 18 AWG du luminaire à
travers l'extrémité ouverte du raccord supérieur et dans le
compartiment des épissures. Voir Figure 2.
3. Fixez le dispositif d'ajustement de 51 mm (2 po) aux (4) trous
fi letés sur le boîtier du luminaire à l'aide des boulons Allen et de la
clé Allen fournis. Veillez à ce que le joint du dispositif d'ajustement
soit correctement positionné entre le dispositif d'ajustement
supérieur et le boîtier. Serrez les boulons. Voir Figure 2.
4. Acheminez les câbles d'alimentation à travers l'extrémité du tuyau
de montage ou du tenon, à travers l'extrémité ouverte du dispositif
d'ajustement inférieur et dans le compartiment des épissures.
5. Glissez le dispositif d'ajustement inférieur sur le tuyau ou le tenon,
en veillant à ne pas pincer les fi ls. Voir Figure 2.
6. Un réducteur de tension est nécessaire pour les raccordements
électriques sur des supports de dispositif d'ajustements de
51 mm (2 po) à des hauteurs de 7,6 m (25 pi) et plus. Nouez
les fi ls d'alimentation au-dessus du trou par où les fi ls pénètrent
dans le compartiment des épissures afi n de réduire la tension sur
les branchements. Assurez-vous que le nœud ne glisse pas à
travers le trou.
7. Orientez le luminaire en le faisant tourner sur le tuyau ou le tenon
dans la direction désirée. Serrez fermement les (2) vis à tête
cylindrique sur le dispositif d'ajustement à 16 Nm (140 po-lb).
8. Voir la section Réglages de la température de couleur pour régler
la température de couleur proximale.
9. Eff ectuez les raccordements selon la section Raccordements
électriques.
10. Desserrez (NE PAS ENLEVER) le boulon qui maintient ensemble
les deux moitiés du dispositif d'ajustement. Inclinez le luminaire
à l'angle désiré et resserrez le boulon à 25 Nm (19 pi-lb) pour
verrouiller le dispositif d'ajustement en place.
11. Rentrez soigneusement tous les fi ls et les épissures dans le
compartiment des épissures et remettez en place le couvercle enlevé
à l'étape 1. Resserrez les vis du couvercle à 3 Nm (25 po-lb).

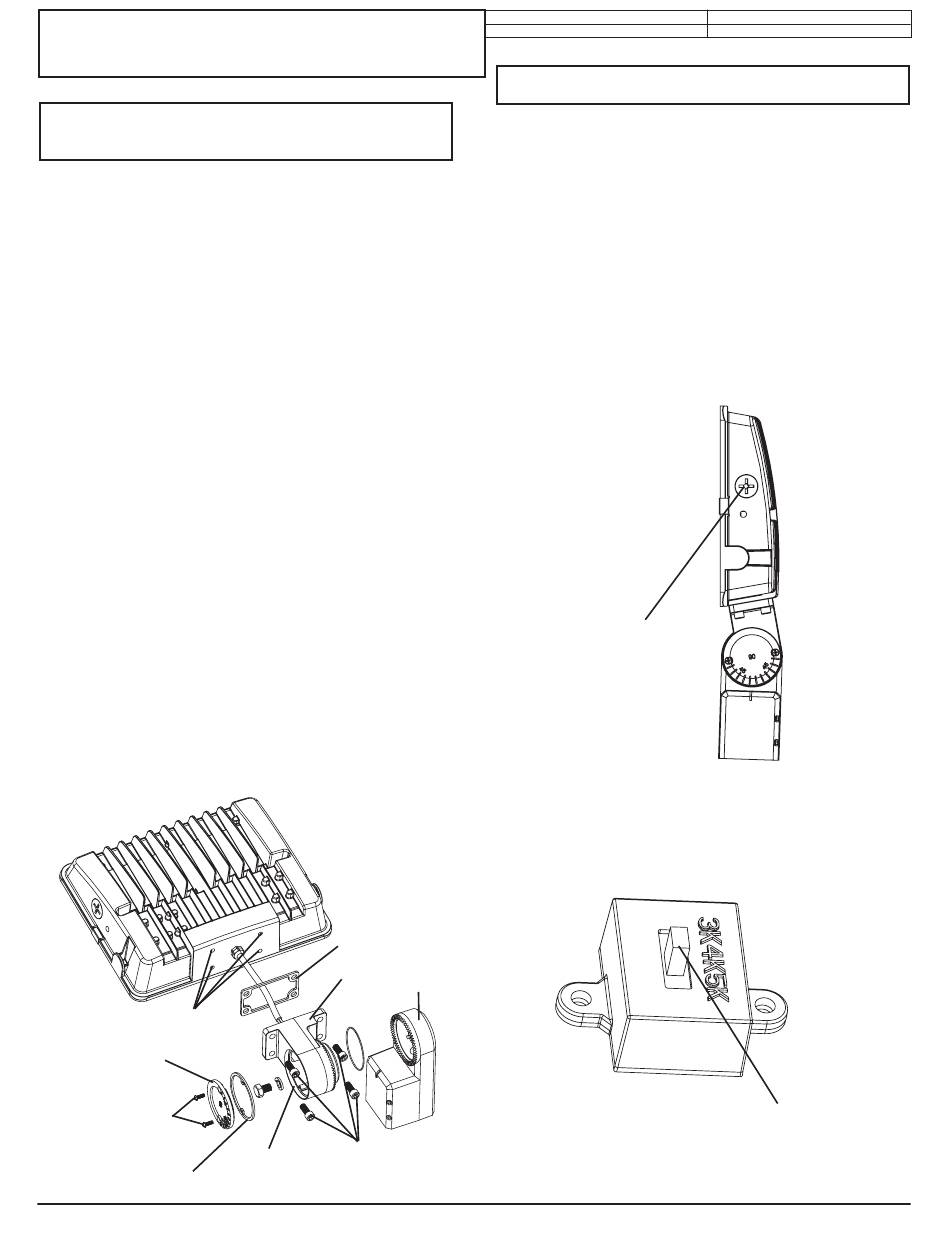

FIGURE 2
Trous fi letés
Couvercle du compartiment
des épissures
(2) vis du couvercle
Joint du couvercle
Joint du dispositif
d'ajustement
Dispositif d'ajustement supérieur
Dispositif d'ajustement
inférieur
(4) boulons Allen
Compartiment des
jonctions de fi ls
http://lighting.cree.com/warranty
Document : LPN00872X0004A0_A
Créé par : TMT
RÉGLAGES DE LA TEMPÉRATURE DE COULEUR
1. Retirez le capuchon du sélecteur sur le côté du boîtier du
luminaire à l'aide d'un grand tournevis à lame droite. Voir
Figure 3.
2. Localisez les sélecteurs sous le capuchon et sélectionnez la
température de couleur en faisant glisser les commutateurs DIP
sur les valeurs désirées. Voir Figure 4.
3. Remettez le capuchon du sélecteur en place et resserrez-le à
l'aide d'un grand tournevis à lame droite.
FIGURE 3
Capuchon de sélecteur
FIGURE 4
| 1 800 236-6800
Date 05/02/2024
Température de couleur
