C-LITE C-FL-B-FLW-20L Series Installation Instructions Manual page 7

INSTRUCTIONS D'INSTALLATION
Séries C-FL-B-FLW- (20L, 26L, 34L, 45L)
MISES EN GARDE
MESURES DE SÉCURITÉ
IMPORTANTES
Lors de toute utilisation d'appareils électriques, les
consignes de sécurité de base doivent toujours être
respectées, dont les suivantes :
LISEZ ET SUIVEZ TOUTES LES
CONSIGNES DE SÉCURITÉ
1. DANGER– Risque de choc – Couper l'alimentation avant
l'installation.
DANGER – Risk of shock – Disconnect power before
installation.
2. Ce luminaire doit être installé selon le NEC ou votre
code électrique local. Si vous n'êtes pas familier avec
ces codes et ces exigences, veuillez contacter un
électricien qualifi é.
This luminaire must be installed in accordance with the
NEC or your local electrical code. If you are not familiar
with these codes and requirements, consult a qualifi ed
electrician.
3. Adapté aux emplacements mouillés.
Suitable for Wet Locations.
VEUILLEZ GARDER CES
INSTRUCTIONS POUR VOUS Y
REPORTER ULTÉRIEUREMENT
http://lighting.cree.com/warranty
Document : LPN00872X0004A0_A
Créé par : TMT
MONTAGE AVEC ÉTRIER
1. Fixez le support supérieur en U aux (4) trous fi letés internes sur
le boîtier du luminaire à l'aide des boulons Allen et de la clé Allen
fournis. Serrez les boulons. Voir Figure 1.
2. Montez le luminaire à l'emplacement prévu à l'aide de (2) attaches
de 10 mm (3/8 po) fournis par le client et de rondelles adaptées
à la surface de montage. Les trous dans le support en U inférieur
peuvent être utilisés comme gabarit pour localiser les trous sur la
surface de montage. Voir Figure 1.
3. Orientez le luminaire en desserrant les (2) boulons centraux et
en retirant les (2) boulons extérieurs des deux côtés du support
en U et en faisant pivoter le luminaire jusqu'à l'angle d'inclinaison
désiré. Réinsérez les boulons dans les trous extérieurs du support
en U pour bloquer l'angle d'inclinaison. Serrez les (4) boulons
situés sur les côtés du support en U. Voir Figure 1.
4. Acheminez le cordon d'alimentation 18 AWG du luminaire vers
la boîte de jonction où les fi ls d'alimentation sont accessibles.
Le cordon du luminaire a un diamètre extérieur de 8 mm
(0,3125 po). Une bride de cordon étanche à l'eau homologué UL
convenant à un cordon souple de diamètre 8 mm (0,3125 po) pour
emplacements mouillés doit être fourni (par d'autres) pour installer
le cordon sur la boîte de jonction extérieure.
REMARQUE : Pour réduire le risque d'infi ltration d'eau dans
la boîte de jonction, utiliser un ruban en téfl on ou un produit
d'étanchéité en silicone sur la partie fi letée de la bride du cordon.
Il est recommandé d'installer la bride de cordon étanche de sorte
que le cordon du luminaire sorte de la boîte de jonction vers le sol.
Si la boîte de jonction ne permet pas au cordon de sortir vers le
sol, il est recommandé d'utiliser un coude adapté à une utilisation
en milieu mouillé pour que le cordon puisse sortir vers le sol.
5. Voir la section Réglages de la température de couleur pour
régler la température de couleur proximale.
6. Eff ectuez les raccordements selon la section Raccordements
électriques.
REMARQUE : Les réglages d'usine sont 4 000 K.

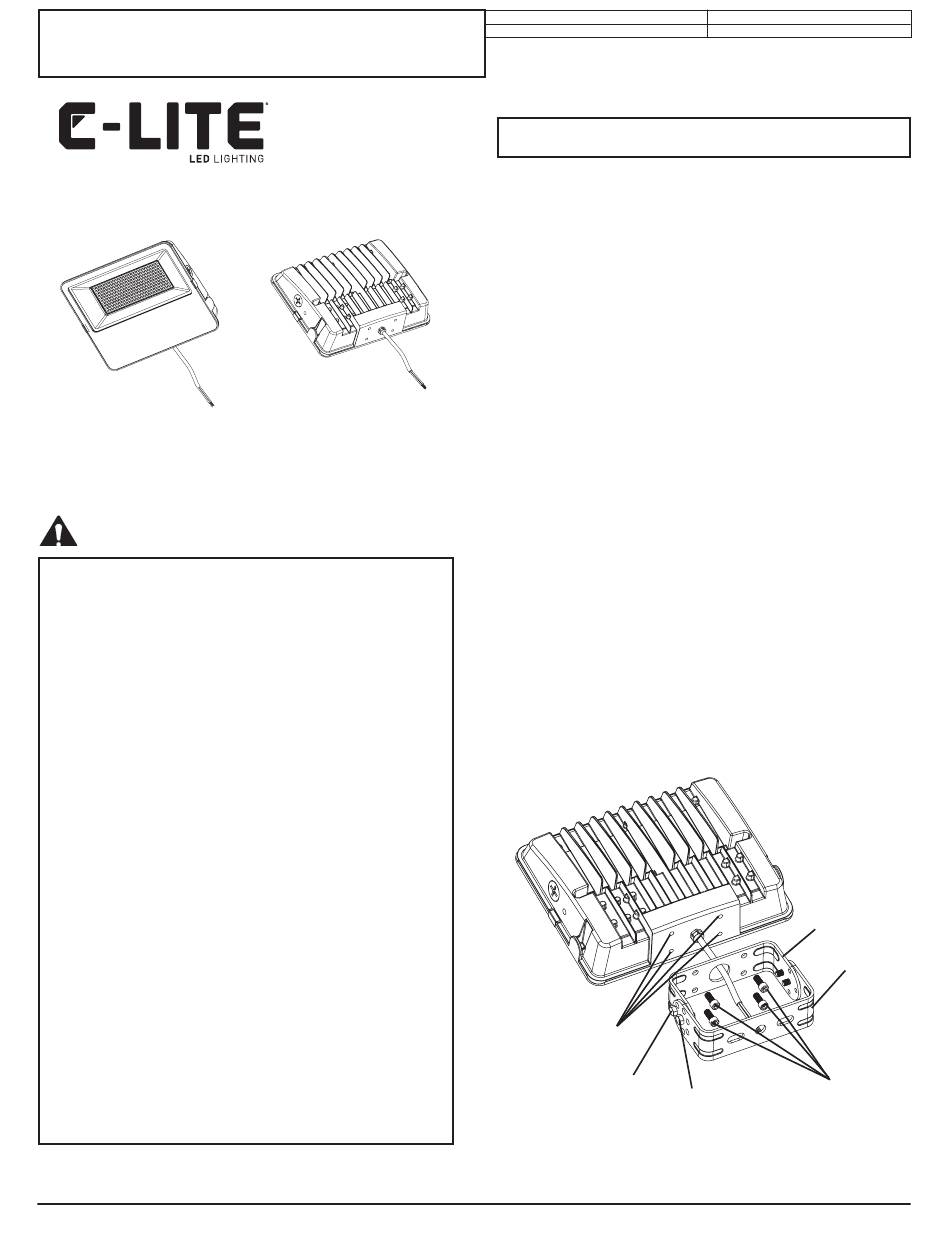

FIGURE 1
Trous fi letés
(1) boulon extérieur sur
chaque côté du support en U
| 1 800 236-6800
Date 05/02/2024
Support en U
supérieur
Support en U
inférieur
(4) Boulons Allen
(1) boulon central de chaque
côté du support en U
