INSTRUCCIONES DE INSTALACIÓN
Serie C-FL-B-FLW- (20L, 26L, 34L y 45L)
PRECAUCIONES
MEDIDAS DE SEGURIDAD
IMPORTANTES
Al usar aparatos eléctricos, siempre deben seguirse ciertas
medidas básicas de seguridad, incluidas las siguientes:
LEA Y SIGA TODAS LAS
INSTRUCCIONES DE SEGURIDAD
PELIGRO- Riesgo de descarga eléctrica. Desconecte la
1.
alimentación eléctrica antes de la instalación.
DANGER – Risque de choc – Couper l'alimentation
avant l'installation.
2. Esta luminaria debe instalarse de acuerdo con el Código
Nacional Eléctrico de los Estados Unidos (NEC, por
sus siglas en inglés) o con el código eléctrico local. Si
no está familiarizado con estos códigos y requisitos,
consulte a un electricista califi cado.
Ce produit doit être installé conformément à NEC ou
votre code électrique local. Si vous n'êtes pas familier
avec ces codes et ces exigences, veuillez contacter un
électricien qualifi é.
3. Ese producto es adecuado para uso en lugares húmedos.
Adspte pour les Endroits Mouiles.
CONSERVE ESTAS
INSTRUCCIONES PARA
CONSULTAS POSTERIORES
http://lighting.cree.com/warranty
Documento: LPN00872X0004A0_A
Creado por: TMT
MONTAJE USANDO YUGO
1. Una el soporte en U superior a los (4) orifi cios roscados en la
carcasa de la luminaria usando los pernos Allen y la llave Allen
suministrados. Apriete los pernos. Consulte la fi gura 1.
2. Monte la luminaria en el lugar deseado usando (2) sujetadores
de 10 mm (3/8") y arandelas (suministrados por el cliente),
adecuados para la superfi cie de montaje. Los orifi cios en el
soporte en U inferior se pueden usar como plantilla para ubicar los
orifi cios en la superfi cie de montaje. Consulte la fi gura 1.
3. Para orientar la luminaria, afl oje los (2) pernos centrales, retire
los (2) pernos exteriores en ambos lados del soporte en U y gire
la luminaria hasta el ángulo de inclinación deseado. Vuelva a
insertar los pernos en los orifi cios exteriores del soporte en U para
bloquear el ángulo de inclinación. Apriete los (4) pernos de los
lados del soporte en U. Consulte la fi gura 1.
4. Pase el cable de alimentación de 18 AWG de la luminaria hacia
la caja de conexiones donde se puede acceder a los cables de
suministro. El cable de alimentación tiene un diámetro exterior de
8 mm (0,3125"). Para conectar el cable a la caja de conexiones,
se requiere un sujetador de cable hermético homologado por
UL (suministrado por terceros) adecuado para uso con un cable
fl exible para lugares húmedos de 8 mm (0,3125") de diámetro.
NOTA: Para reducir el riesgo de entrada de agua a la caja de
conexiones, se debe usar cinta de tefl ón o un sellador de silicona
en la parte roscada del sujetador de cables. Se recomienda
instalar el sujetador de cable hermético de manera que el cable
de alimentación de la luminaria salga de la caja de conexiones
hacia el piso. Si la caja de conexiones no permite que el cable
de alimentación salga hacia el piso, se recomienda el uso de un
codo adecuado para lugares húmedos, de manera que el cable de
alimentación salga hacia el piso.
5. Consulte la sección Temperatura del color para confi gurar la
temperatura de color correlacionada (CCT, por sus siglas en inglés).
6. Realice las conexiones eléctricas conforme a la sección
Conexiones eléctricas.
NOTA: El ajuste de fábrica es 4000 K.

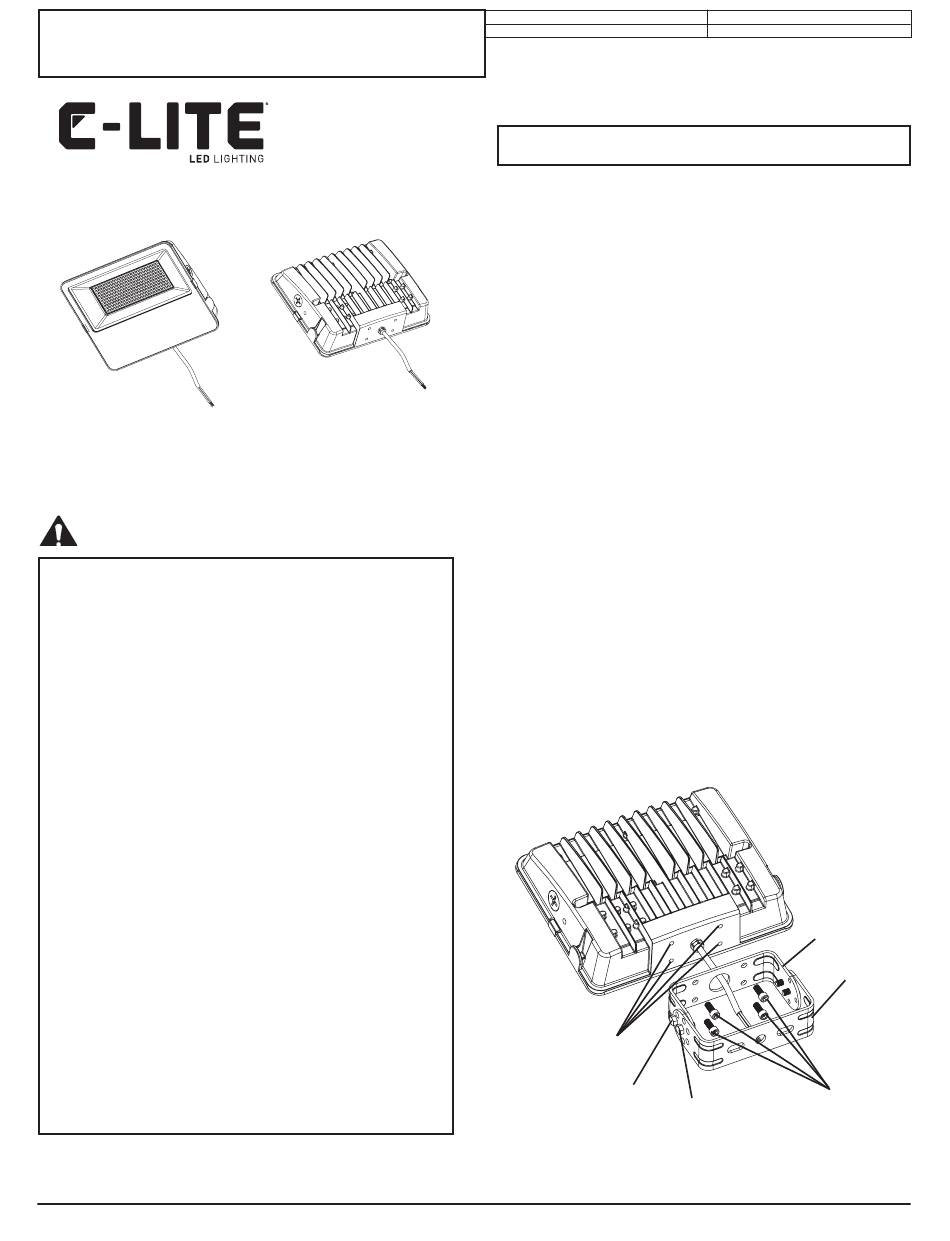

FIGURA 1
Orifi cios roscados
(1) perno exterior en cada
lado del soporte en U
| 1-800-236-6800
Fecha 05-02-2024
Soporte en U superior
Soporte en U inferior
(4) pernos Allen
(1) perno central en cada
lado del soporte en U
