Miscelatori Lavabo e Bidet
Wash Basin and Bidet Mixer / Waschtisch-und Bidet-Mischer / Mitigeur lavabo et bidet
Mezclador lavabo y bidet / Смесители на раковину - биде
Z00702 - TEO Bidet mixer
Z00703 - TEO High Basin mixer
Z00701 - TEO Basin mixer
Z00709 - AKI High Basin mixer
Z00707 - AKI Basin mixer
Z00708 - AKI Bidet mixer
Z00706 - GILLO High Basin mixer
Z00704 - GILLO Basin mixer
Z00705 - GILLO Bidet mixer
Istruzioni di montaggio
Installation instructions
Montageanleitung
Instructions de montage
Instrucciones de montaje
Инструкция по монтажу
Advertisement
Related Manuals for Bossini TEO Z00703
Summary of Contents for Bossini TEO Z00703

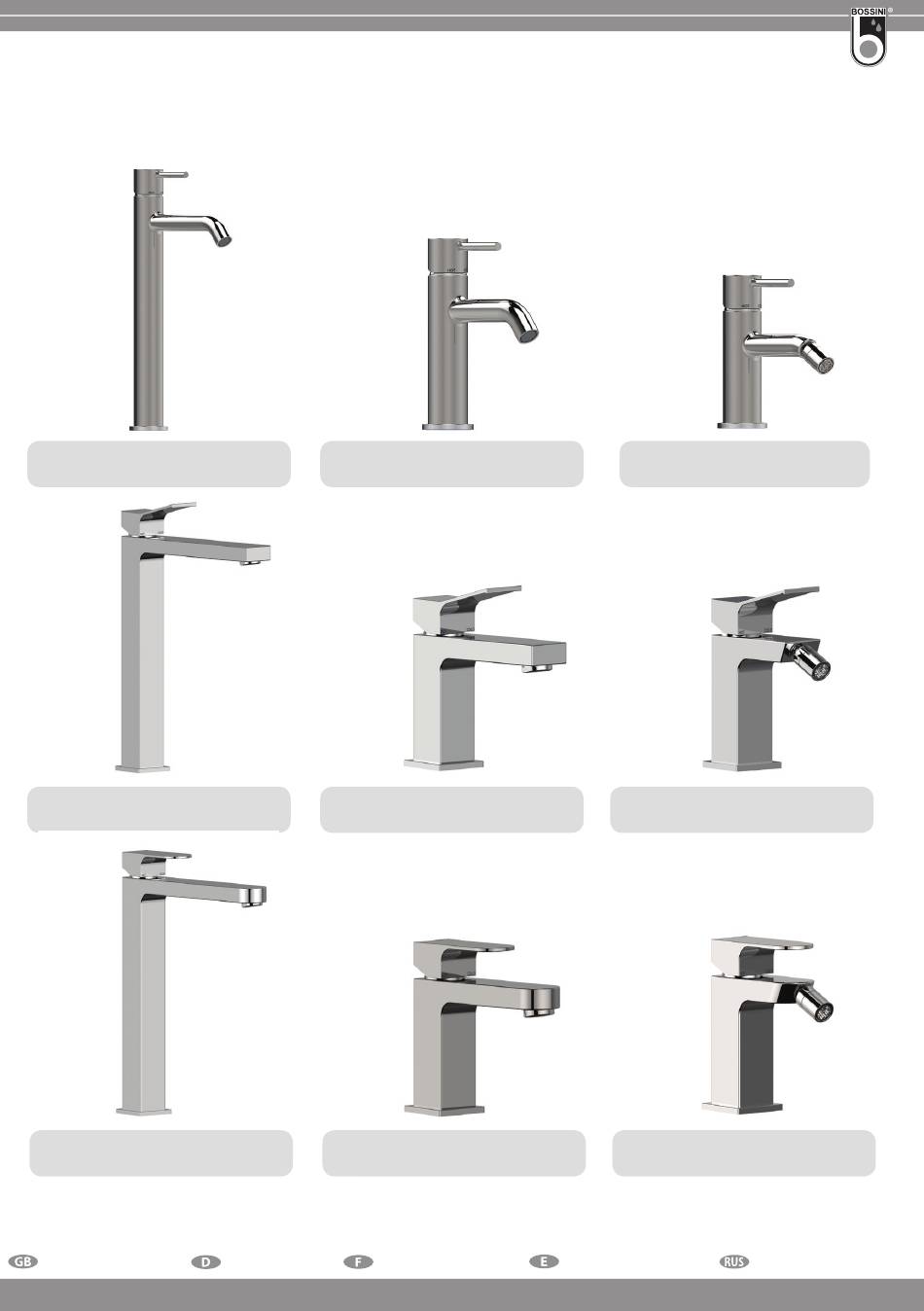

- Page 1 Miscelatori Lavabo e Bidet Wash Basin and Bidet Mixer / Waschtisch-und Bidet-Mischer / Mitigeur lavabo et bidet Mezclador lavabo y bidet / Смесители на раковину - биде Z00702 - TEO Bidet mixer Z00703 - TEO High Basin mixer Z00701 - TEO Basin mixer Z00709 - AKI High Basin mixer Z00707 - AKI Basin mixer Z00708 - AKI Bidet mixer...
- Page 2 Z00707 AKI Basin mixer -- Z00709 AKI High Basin mixer Z00701 TEO Basin mixer Z00704 GILLO Basin mixer -- Z00706 GILLO High Basin mixer Z00703 TEO High Basin mixer...
- Page 3 Z00708 AKI Bidet mixer Z00705 GILLO Bidet mixer Z00702 TEO Bidet mixer Contenuto della confezione Package content - Inhalt der Verpackung - Contenu de l’emballage - Contenido del embalaje - Содержимое упаковки Descrizione Q.Ty Item Description - Beschreibung - Description - Descripción - Oписание - Miscelatore - Mixer - Mischer - Mitigeur - Mezclador - С...
- Page 4 Caratteristiche Tecniche Technical features - Caractéristiques techniques - Technische Eigenschaften -Características técnicas - Технические характеристики CARATTERISTICHE TECNICHE: Indice alimentazione calda: flessibile colore Rosso Indice alimentazione fredda: flessibile colore Blu ATTENZIONE : non invertire il collegamento acqua calda e fredda. CONDIZIONI DI IMPIEGO SECONDO NORMA UNI EN 817 Limiti raccomandati per un Limiti di impiego corretto funzionamento...
- Page 5 TECHNISCHE EIGENSCHAFTEN: Warmwasseranzeige: Rot Farbe Schlauch Kaltwasseranzeige: Blau Farbe Schlauch ACHTUNG: Warm- und Kaltwasseranschluss nicht austauschen. NUTZUNGSBEDINGUNGEN GEMÄSS UNI EN 817 Empfohlene Grenzen für ein Nutzungsbeschränkungen ordnungsgemäßes Funktionieren Dynamischer Druck 0.5 bar min. 1 bar min. - 5 bar max Statischer Druck 10 bar max Wassertemperatur...
- Page 6 CARACTERÍSTICAS TÉCNICAS: Indicación para la salida de agua caliente: Flexible de color rojo Indicación para la salida de agua fría: Flexible de color azul ATENCIÓN: no invierta las entradas del agua caliente y fría. CONDICIONES DE USO SEGÚN UNI EN 817 Límites recomendados para un Límites de uso buen funcionamiento...
- Page 7 232.5 Ø64 Ø36 Ø63 Ø49 Ø63 G1"1/4 G3/8"F Z00709 - AKI High Basin mixer 152.5 Ø64 Ø36 Ø64 Ø36 Ø63 Ø63 Ø49 Ø63 Ø49 Ø63 G1"1/4 G1"1/4 G3/8"F G3/8"F Z00707 - AKI Basin mixer Z00708 - AKI Bidet mixer...
- Page 8 232.5 Ø64 Ø36 Ø63 Ø49 Ø63 G1"1/4 G3/8"F Z00706 - GILLO High Basin mixer 152.5 Ø64 Ø64 Ø36 Ø36 Ø63 Ø63 Ø49 Ø49 Ø63 Ø63 G1"1/4 G1"1/4 G3/8"F G3/8"F Z00704 - GILLO Basin mixer Z00705 - GILLO Bidet mixer...
- Page 9 Ø35 Ø35 Ø64 Ø45 Ø36 Ø63 Ø49 Ø63 G1"1/4 G3/8"F Z00703 - TEO High Basin mixer Ø35 Ø35 Ø35 Ø35 Ø45 Ø45 Ø64 Ø36 Ø64 Ø36 Ø63 Ø63 Ø49 Ø63 Ø49 Ø63 G1"1/4 G1"1/4 G3/8"F G3/8"F Z00701 - TEO Basin mixer Z00702 - TEO Bidet mixer...
- Page 10 INSTALLAZIONE Installation - Installation - Einbau - Instalación - Установка Le illustrazioni a seguire mostrano il miscelatore lavabo modello Z00707 ma sono valide per tutti i codici della presente istruzione salvo dove diversamente specificato The following pictures show the wash basin mixer Z00707 but they are valid for all product codes of the present instructions except unless otherwise specified Die folgenden Abbildungen zeigen das Waschtischmischermodell Z00707, gelten jedoch für alle Artikelnummer in dieser Anleitung, sofern nicht anders angegeben...
- Page 12 R ≥ 4D L ≥ 4D...
- Page 13 CONNESSIONE SOTTOLAVABO / BIDET CONNECTION UNDER WASHBASIN / BIDET ANSCHLUSS UNTER WASCHBECKEN / BIDET CONNEXION SOUS LAVABO / BIDET CONEXIÓN DEBAJO DEL LAVABO / BIDÉ СОЕДИНЕНИЕ ПОД РАКОВИНОЙ/ БИДЕ...
- Page 15 OPEN CLOSE CLOSE...
- Page 16 Z00707 - AKI Basin mixer Z00708 - AKI Bidet mixer Z00709 - AKI High Basin mixer Z00704 - GILLO Basin mixer Z00705 - GILLO Bidet mixer Z00706 - GILLO High Basin mixer Z00701 - TEO Basin mixer Z00702 - TEO Bidet mixer Z00703 - TEO High Basin mixer...
- Page 17 Sostituzione/manutenzione cartucce e aeratori Cartridge and aerators replacement/maintenance - Auswechseln/Wartung der Kartuschenund Strahlregler - Substitution/entretien des cartouches et aérateurs - Sustitución y mantenimiento de los cartuchos y aireadores - Замена/обслуживание картриджей и аэраторов Basin mixer -- High Basin mixer...
- Page 18 Bidet mixer Esploso Componenti Exploded view of the components - Explosionszeichnung der Komponenten - Vue éclatée des composants - Vista despiezada de los componentes - Список комплектующих Descrizione Q.Ty Item Description - Beschreibung - Description - Descripción - Oписание Cartuccia miscelatore - Mixer cartridge - Mischkartusche - Cartouche du mitigeur - Cartu- cho mezclador - к...
- Page 20 Basin mixer -- High Basin mixer Bidet mixer...
- Page 21 Immergere in acqua e aceto (50% + 50%) per favorire l’eliminazione di calcare ed eventuali impurità Immerse in a solution water and vinegar (50%+50%) in order to facilitate the removal of limestone and other impurities In einer Lösung Wasser und Essig (50% + 50%) tauchen, um die Entfernung von Kalk und anderen Verunreinigungen zu erleichtern Plonger dans une solution d'eau et de vinaigre (50% + 50%) afin de faciliter l'élimination du calcaire et d'autres impuretés...
- Page 22 8 Nm...
- Page 23 Basin mixer -- High Basin mixer Bidet mixer...
- Page 24 RACCOMANDAZIONI PER IL CORRETTO UTILIZZO Recommendations For Proper Use - Conseils D’entretien - Empfehlungen Für Die Korrekte Benutzung Recomendaciones Para Una Utilización Correcta - Рекомендации По Корректному Использованию Un corretto utilizzo del prodotto Vi consentirà di La correcta utilización del producto le per- evitare possibili danni al vostro ambiente bagno.
- Page 25 Wir gratulieren Ihnen zum Kauf dieses Cleaning metal parts: water contains calcium Produktes der Firma Bossini und danken Ihnen für that forms unpleasant spots. For routine cleaning, das Vertrauen, das Sie uns entgegengebracht simply use a damp cloth with a little soap, rinse haben.
- Page 26 Wichtige Anmerkung: empfehlen, использовать мягкую ткань, смоченную ausschließlich Reinigungsmittel auf Seifenbasis в мыльном растворе; ополоснуть водой zu benutzen. Benutzen Sie auf keinen Fall и насухо протереть. Протирая изделие Reinigungs- oder Desinfektionsmittel, welche die насухо после каждого использования, можно Oberfläche zerkratzen bzw. Alkohol, Salz- oder избежать...
- Page 27 The defective 3- Danni alla rubinetteria imputabili ad parts have to be returned to Bossini carriage free with installazione non corretta o ad errata concezione a report describing the defect. Bossini reserves the right dell’impianto;...
- Page 28 Kunden überdies alle Wir beglückwünschen Sie zum Kauf eines Produkts Arbeitskosten im Zusammenhang mit dem eventuellen der Firma Bossini und danken Ihnen für das uns Ausbau und dem Wiedereinsetzen des Produkts sowie entgegengebrachte Vertrauen. die entsprechenden Fahrtkosten zu tragen.
- Page 29 Bossini ou vous adresser au distributeur. Para más información pueden contactar Bossini o el distribuidor de la zona. Estimado Cliente, Le felicitamos por haber elegido un producto Bossini y le Выражаем Вам свою признательность agradecemos la confirnza depistada en nuestra firma.
- Page 30 Некачественное изделие должно быть отправлено на предприятие Bossini, за счет отправителя и сопровождено заключением с подробным описанием дефекта . Bossini оставляет за собой право на проведение инспектированного осмотра изделия с браком или производственным дефектом для признания правомерности распространения на него гарантии.
