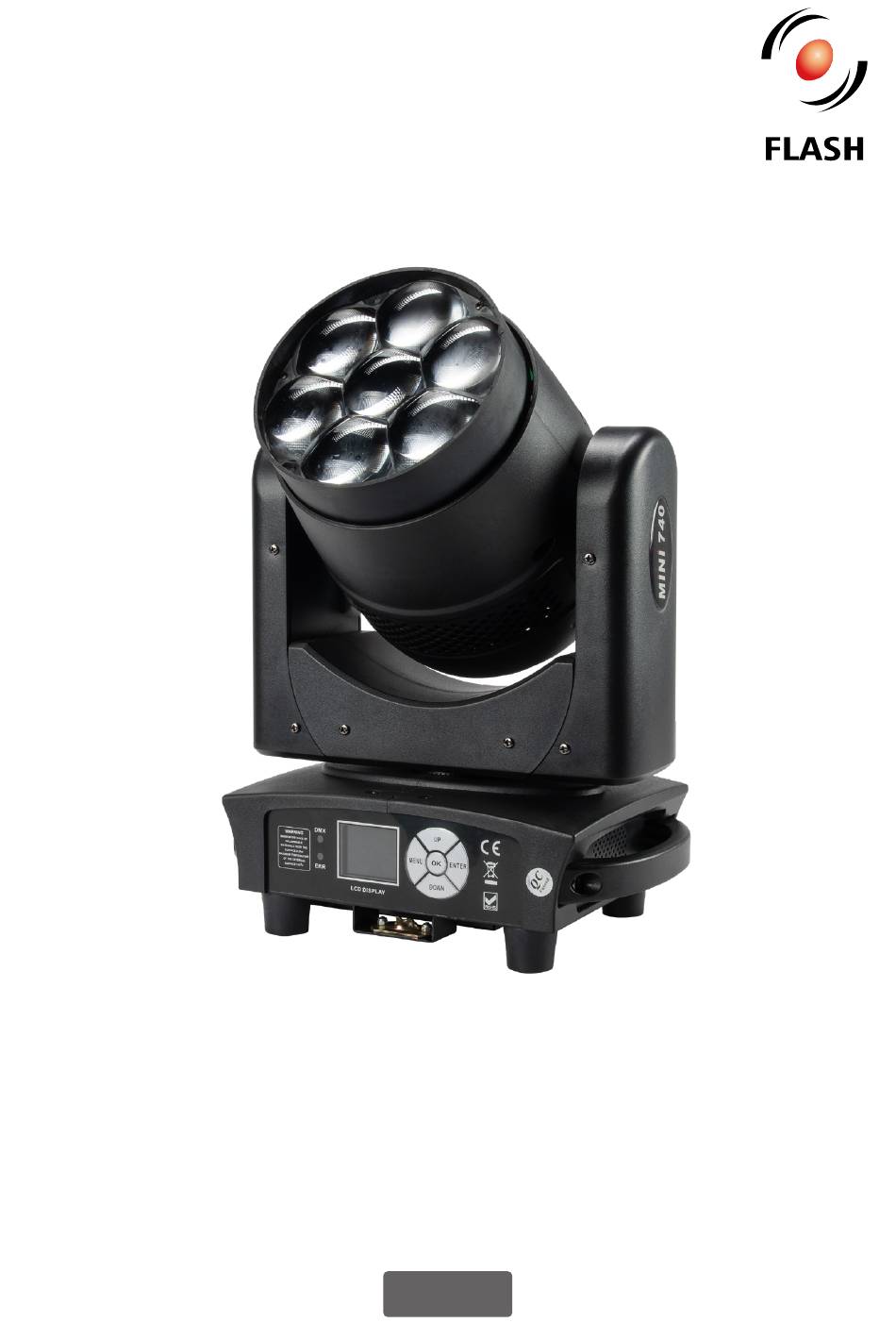

- Page 1 User Manual Instrukcja Obsługi MH-WASH-BE LED 740 MINI ver. IV F7100580...
-
Page 2: Safety Information
User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING MH-WASH-BE LED 740 MINI. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. the device is from 18°C to 40°C. Operating temperature of the device from 18°C to 2. -
Page 3: Product Information
MH-WASH-BE LED 740 MINI • Art No F7100580 3. PRODUCT INFORMATION Min. white colour temp.: 7000K Light Source: LED RGBW 7x40W Luminous flux: 5 355 lm PAN range: 540° Features: CTO, Zoom, Macro Colors, TILT range: 270°... - Page 4 User Manual •Instrukcja Obsługi...
-
Page 5: Voltage Specification
MH-WASH-BE LED 740 MINI • Art No F7100580 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V AC 250W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector... -
Page 6: Dmx Channels
User Manual •Instrukcja Obsługi 6. DMX CHANNELS 23 CH Mode Function Value Description PAN FINE TILT TILT FINE PAN /TILT SPEED ZOOM ZOOM ROTATION DIMMER STROBO 001-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251... - Page 7 MH-WASH-BE LED 740 MINI • Art No F7100580 Function Value Description DYNAMIC E.M.C. 130-134 EFFECT 21 135-139 EFFECT 22 140-144 EFFECT 23 145-149 EFFECT 24 (...) 250-254 EFFECT 35 EFFECT 36 DYNAMIC EFFECT 000-009 LIGHT ON 010-014 EFFECT 1 015-019...
-
Page 8: Value Description
User Manual •Instrukcja Obsługi 35 CH Mode Function Value Description RED FINE GREEN GREEN FINE BLUE BLUE FINE WHITE WHITE FINE MACRO STROBO 001-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251 RANDOM STROBO SLOW TO FAST 252-255... - Page 9 MH-WASH-BE LED 740 MINI • Art No F7100580 Function Value Description SHAPE BLUE SHAPE WHITE SHAPE DIMMER BACKGROUND DIMMER SHAPE TRANSITION SHAPE OFF SET FOREGROUND STROBE BACKGROUND STROBE BACKGROUND SEL.
- Page 10 User Manual •Instrukcja Obsługi 51 CH Mode Function Value Description PAN FINE TILT TILT FINE PAN /TILT SPEED ZOOM ZOOM ROTATION DIMMER STROBO 001-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251 RANDOM STROBO SLOW TO FAST 252-255...
- Page 11 MH-WASH-BE LED 740 MINI • Art No F7100580 Function Value Description (...) 125-129 EFFECT 24 DYNAMIC EFF. M.COL. 130-134 EFFECT 21 135-139 EFFECT 22 140-144 EFFECT 23 145-149 EFFECT 24 (...) 250-254 EFFECT 49 EFFECT 50 DYNAMIC SPEED BACKGROUND RED...
- Page 12 User Manual •Instrukcja Obsługi...
- Page 13 MH-WASH-BE LED 740 MINI • Art No F7100580 Wyświetlacz MENU - Aby wybrać funkcję programowania UP - Aby przejść dalej w wybranych funkcjach DOWN - Aby przejść wstecz w wybranych funkcjach ENTER - Aby potwierdzić wybrane funkcje MENU DOWN ENTER Ustawienie kodu adresu DMX 1.
-
Page 14: Informacje O Produkcie
User Manual •Instrukcja Obsługi 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze względów MH-WASH-BE LED 740 MINI bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. 2. ZASADY BEZPIECZENSTWA Temperatura przechowywania urządzenia wynosi Instalacja powinna być przeprowadzana od 18°C do 40°C. -
Page 15: Specyfikacja Zasilania
MH-WASH-BE LED 740 MINI • Art No F7100580 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 3-pin XLR 1. DMX (wejście/wyjście) – złącza: ŻEŃSKI MĘSKI XLR 3(5)-pin 2. Zasilanie (wejście/wyjście) – złącze: GROUND powerCON DMX - 5.1 Podłączenie sygnału DMX... - Page 16 User Manual •Instrukcja Obsługi 6. LISTA KANALOW DMX Tryb 23 CH Function Value Description PAN FINE TILT TILT FINE PAN /TILT SPEED ZOOM ZOOM ROTATION DIMMER STROBO 001-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251...
- Page 17 MH-WASH-BE LED 740 MINI • Art No F7100580 Function Value Description DYNAMIC E.M.C. 130-134 EFFECT 21 135-139 EFFECT 22 140-144 EFFECT 23 145-149 EFFECT 24 (...) 250-254 EFFECT 35 EFFECT 36 DYNAMIC EFFECT 000-009 LIGHT ON 010-014 EFFECT 1 015-019...
- Page 18 User Manual •Instrukcja Obsługi Tryb 35 CH Function Value Description RED FINE GREEN GREEN FINE BLUE BLUE FINE WHITE WHITE FINE MACRO STROBO 001-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251 RANDOM STROBO SLOW TO FAST 252-255...
- Page 19 MH-WASH-BE LED 740 MINI • Art No F7100580 Function Value Description SHAPE BLUE SHAPE WHITE SHAPE DIMMER BACKGROUND DIMMER SHAPE TRANSITION SHAPE OFF SET FOREGROUND STROBE BACKGROUND STROBE BACKGROUND SEL.
- Page 20 User Manual •Instrukcja Obsługi Tryb 51 CH Function Value Description PAN FINE TILT TILT FINE PAN /TILT SPEED ZOOM ZOOM ROTATION DIMMER STROBO 001-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251 RANDOM STROBO SLOW TO FAST 252-255...
- Page 21 MH-WASH-BE LED 740 MINI • Art No F7100580 Function Value Description (...) 125-129 EFFECT 24 DYNAMIC EFF. M.COL. 130-134 EFFECT 21 135-139 EFFECT 22 140-144 EFFECT 23 145-149 EFFECT 24 (...) 250-254 EFFECT 49 EFFECT 50 DYNAMIC SPEED BACKGROUND RED...
- Page 22 User Manual •Instrukcja Obsługi...
- Page 23 MH-WASH-BE LED 740 MINI • Art No F7100580...
- Page 24 F7100580 www.flash-butrym.pl...
