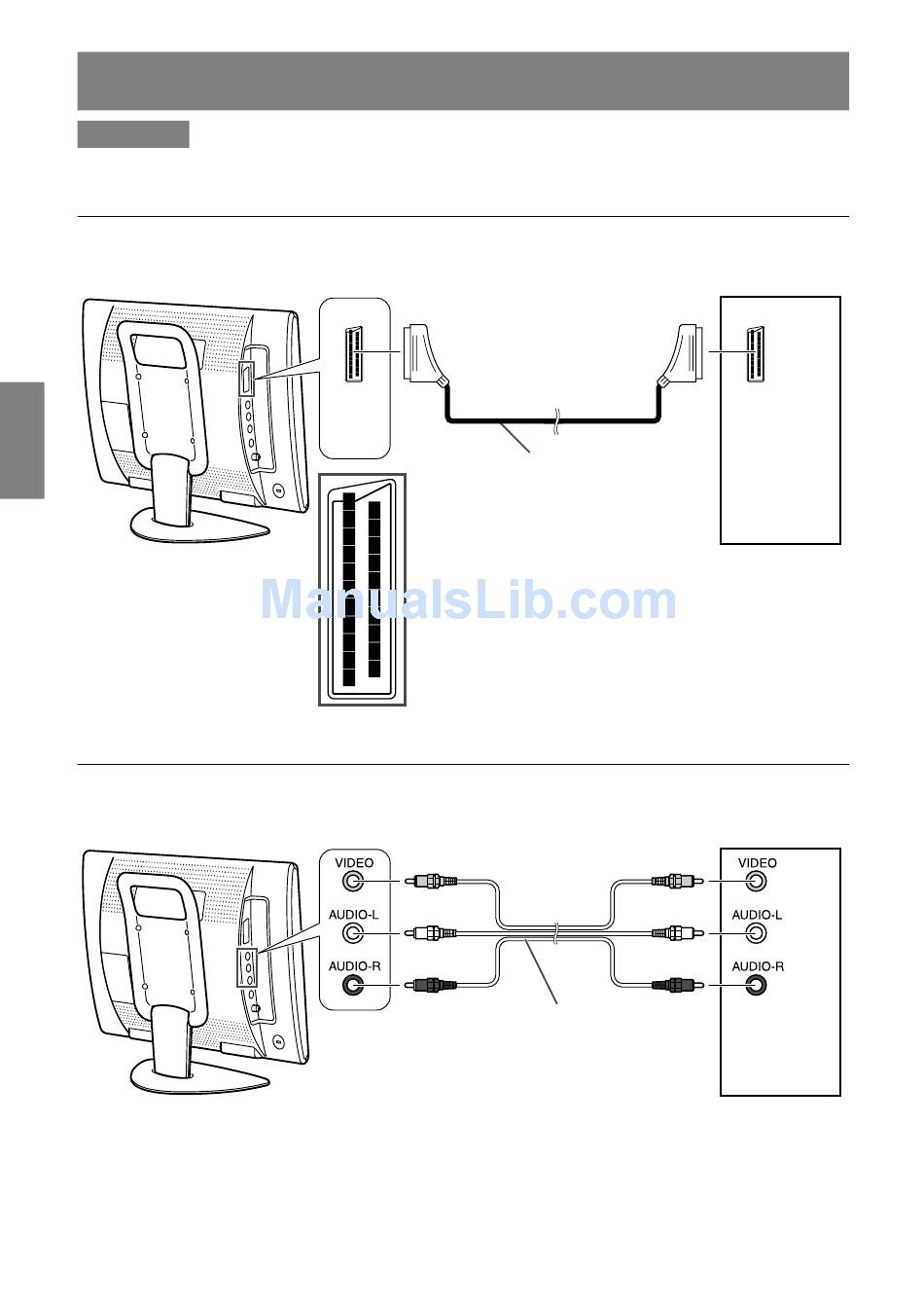

Raccordement du moniteur à l'équipement AV
ATTENTION!
- Assurez-vous que le moniteur et tous les équipement qui vont lui être raccordés sont mis hors tension
avant de commencer.
Equipement AV avec des bornes Euro-PERITEL (RVB) à 21 broches
Côté gauche du moniteur
Equipement AV avec des bornes de sortie vidéo
Côté gauche du moniteur
Remarque :
- Lorsque vous utilisez une borne d'entrée vidéo, ne connectez pas le câble à la borne d'entrée
S-vidéo.
AV-IN1
Câble Euro-PERITEL à 21 broches
(en vente dans le commerce)
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
AV-IN2
(Jaune)
(Blanc)
(Rouge)
Câble broche RCA
(en vente dans le commerce)
F12
Décodeur, etc.
Magnétoscope etc.
(Jaune)
(Blanc)
(Rouge)
