- Page 1 Ref.: GW01 16 01 00 / GW01 16 01 04 ® GW01 16 01 00-04.indd 1 GW01 16 01 00-04.indd 1 17/6/24 17:18 17/6/24 17:18...
- Page 2 GW01 16 01 00-04.indd 2 GW01 16 01 00-04.indd 2 17/6/24 17:18 17/6/24 17:18...
-
Page 3: Instrucciones De Seguridad

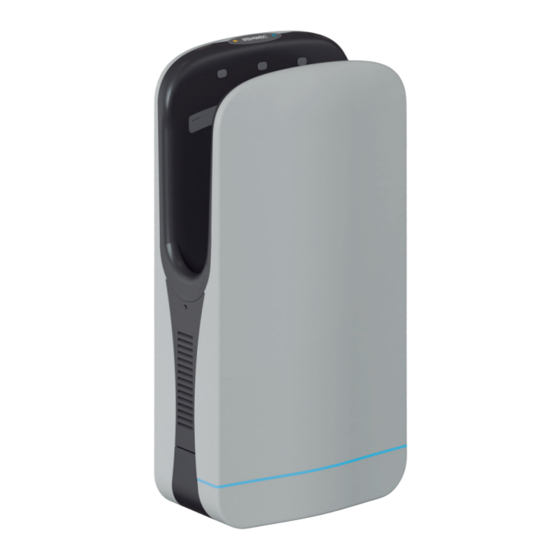

Las tareas de limpieza y de mantenimiento del aparato no pueden ser realizadas por niños sin supervisión. INTRODUCCIÓN El modelo ‘Genwec Condor’ es una secamanos eficiente, compacto y de diseño innovador cuya estructura, conductos internos y frontal han sido fabricados en materiales termoplásticos de alta calidad, existiendo dos posibles acabados según la codificación siguiente, •... - Page 4 El secamanos se acciona de forma automática incorporando sensores infrarrojos en ambos extremos que activan el motor y la resistencia calefactora al introducir las manos del usuario. El secado se basa en la emisión de láminas de aire homogéneas de alta velocidad procedentes de los ‘slots’...
-
Page 5: Componentes Principales
CARACTERÍSTICAS TÉCNICAS PRINCIPALES Especificaciones eléctricas Especificaciones fluídicas Especificaciones mecánicas Alimentación: 220-240 V Velocidad: 400 Km/h Dimensiones: 50/60 Hz 574x297x164 mm Potencia: 1800 W (máximo) Caudal: 90 m Peso: 5,8 Kg Asilamiento eléctrico: Clase II Nivel sonoro: 77 dBA (2 m) Tmax de funcionamiento continuado T = 25 s Grado de protección: IPX4... -
Page 6: Modo De Uso
MODO DE USO El secamanos funciona por introducción de las manos en la zona de exposición de los sensores. Estos se encuentran a ambos lados junto a las salidas de aire. Para conseguir un buen secado de las manos es aconsejable realizar previamente un buen aclarado de estas, eliminando los restos de jabón. -
Page 7: Instalación
INSTALACIÓN La conexión a la red eléctrica, así como los ajustes internos como regulación de la velocidad del motor, la desconexión de la resistencia calefactora y el rango de detección deben ser realizados por un técnico autorizado. A continuación, se indican los pasos a seguir para la instalación a pared del aparato. Posicionamiento del equipo en la pared •... -
Page 8: Mantenimiento
Alturas recomendadas Se sugiere instalar el aparato a una altura que permita el cómodo acceso y uso de este. Hombres: h=790 mm Mujeres: h=690 mm Niños / Usuarios silla de ruedas: h=580 mm 228,6 mm *Es posible que sea necesario ajustar la altura para cada instalación individual. - Page 9 MANTENIMIENTO Tubo de desagüe 1. Desatornillar el tornillo de seguridad y abrir la rejilla de entrada de aire (únicamente la del lado donde se halla el agujero de salida de agua). 2-3. Aflojar la abrazadera y extraer el tubo de drenado de agua.
-
Page 10: Solución De Problemas
Toda la superficie externa debe ser limpiada usando un trapo suave humedecido con una solución jabonosa. Posteriormente, secarla con un trapo suave y seco. Las entradas de aire, deben limpiarse de forma similar, asegurando que las ranuras están libres de polvo y cuerpos que puedan obstaculizar la aspiración del aparato. -
Page 11: Safety Instructions
Cleaning and user maintenance shall not be made by children without supervision. INTRODUCTION The ‘Genwec Condor’ model is an efficient, compact and innovatively designed hand dryer whose structure (base plate), internal ducts and frontal cover are made of high quality thermoplastic materials, with two possible finishes according to the following codes: •... - Page 12 INTRODUCTION The low noise level and limited energy consumption make these models efficient and ecological dryers. More specifically, the heating element is automatically desactivated if the room temperature is higher than Troom > 25ºC, with consequent energy savings. The air inlets are located vertically on both sides of the appliance. The hand dryer incorporates disinfection and hygiene elements such as the HEPA filter and UV-C light.
-
Page 13: Main Technical Characteristics
MAIN TECHNICAL CHARACTERISTICS Electrical specifications Fluidic specifications Mechanical specifications Power supply: 220-240 V Air speed: 400 Km/h Dimensions: 50/60 Hz 574 x 297 x 164 mm Input power: 1800 W (maximum) Airflow: 90 m3/h Weight: 5,8 Kg Electrical insulation: Class II Sound level: 77 dBA (2 m) Max continuous running time: T = 25 s... - Page 14 HOW TO USE The hand dryer operates by introducing user’s hands into the sensing area. IR sensors are located on both sides of air output slots. To dry hands, it is recommended rinsing both hands well , removing any soap and residual water. The maximum continuous operating time is Tsh = 25 seconds.
-
Page 15: Installation
INSTALLATION Conexion to the mains, as well as internal settings such as regulating motor speed, disconnection of the heating element and the detection range, must be carried out by an authorised technician The following are the steps to be followed for wall installation of the appliance Positioning •... -
Page 16: Maintenance
INSTALLATION Recommended heights It is suggested to install the appliance at a height that enables convenient access and use Men: h=790 mm (31”) Women: h=690 mm (27”) Children/Wheelchair user: h=580 mm (23”) 228,6 mm (9”) *Height may need to be adjusted Floor for each individual installation. - Page 17 Drainpipe maintenance Remove the tamper proof screws from the unit. Loose clamp and remove the drain pipe and clean the pipe. Reinsert the drain pipe and clip the clamp back to the original position. lnstall the tamper proof screws back into the panel. Drain tank maintence Remove the Drain tank as shown in the Figure 3.
-
Page 18: Troubleshooting
First, the casing must be removed to access the internal parts. The plastic frontal cover and all external parts should be cleaned using a soft cloth dampened with a soap solution. Then dry it with a soft, dry cloth. The air inlet parts and outlets must be cleaned in a similar way, ensuring that the slots are free of dust and matter that may hinder the appliance’s suction. - Page 19 GW01 16 01 00-04.indd 19 GW01 16 01 00-04.indd 19 17/6/24 17:18 17/6/24 17:18...
