Montageanleitung
RTKD/RTKD-L/RTWD/RNK-RP-N/RNK-L-RP-N/RTKP

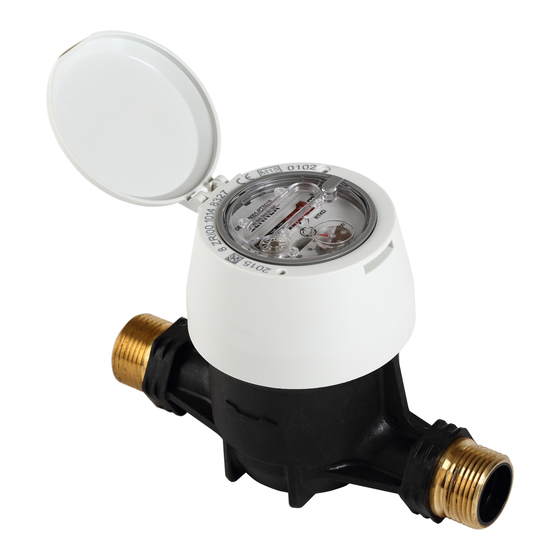

Produktbeschreibung
Ringkolben Hauswasserzähler nach volumetri-
schem Messprinzip (Warmwasser Variante nur als
RTKD DN15 110/115 mm verfügbar)
Verwendungszweck
Für die Verbrauchsmessung von kaltem und saube-
rem Trinkwasser oder Brauchwasser bis 50 °C
Für die Verbrauchsmessung von warmem und
sauberem Trinkwasser oder Brauchwasser bis 90 °C
Lieferumfang
1 Wasserzähler, 1 Montageanleitung, Konformitäts-
erklärung
Bemerkung
Diese Montageanleitung richtet sich nur an quali-
fiziertes Fachpersonal. Grundlegende Installations-
schritte sind daher nicht beschrieben.
Zulässige Einbaulagen
Die Einbaulagen können Typenspezifisch bzw. aus
Zulassungstechnischen Gründen abweichen.
Diese sind nach DIN EN ISO 4064 auf der Zählermas-
ke/Typenschild jedes Wasserzählers entsprechend
gekennzeichnet.
Allgemeine Hinweise
Wassermessgeräte sind Präzisionsgeräte. Vor
■
Stößen und Erschütterungen schützen. Frostfrei,
kühl und trocken lagern.
Die Dichtflächen sind mit Gewindeschutzkappen
■
versehen und vor Beschädigung geschützt.
Kontrollieren Sie vor Montagebeginn:
■
–
dass die Dichtflächen eben und frei von Bes-
chädigungen wie Kerben, Furchen o.ä. sind.
–
alle Angaben auf dem Zifferblatt lesbar sind
(Durchflussangaben abhängig von jeweiliger
Nenngröße).
–
der Zähler in Bauart, Größe, Temperaturbere-
ich und Druckstufe zur Einbaustelle passt.
Angaben zur Einbaulage auf dem Zifferblatt
■
beachten.
1
Bei belastetem Wasser empfehlen wir, Schmutz-
■
fänger in die Zuleitung vor dem Zähler einzu-
bauen.
Den Zähler möglichst am tiefsten Punkt der
■
Installation sowie frostsicher einbauen zur Ver-
meidung von Luftansammlungen und Beschädi-
gungen.
Der Wasserzähler muss frei von mechanischen
■
Spannungen montiert werden.
Wasserzähler müssen im Betrieb vollständig mit
■
Wasser gefüllt sein.
Der Zähler muss durch geeignete Maßnahmen
■
vor Druckschlägen in der Rohrleitung geschützt
werden.
Bei Frostgefahr die Anlage absperren und voll-
■
ständig entleeren (auch den Zähler!), notfalls
den Zähler ausbauen.
Der Zähler muss jederzeit gut zugänglich und
■
ablesbar sein, inkl. aller Angaben auf dem Kenn-
zeichnungsring oder Zifferblatt.
Wir empfehlen, die Anschlussstellen an die
■
Rohrleitung mit einer Benutzersicherung gegen
unbefugte Demontage zu sichern. Die Sicherung
sollte nicht ohne sichtbare Beschädigung ent-
fernt oder gelockert werden können.
Die Montage sollte nur von qualifiziertem Fach-
■
personal durchgeführt werden.
Alle Baureihen wurden mit einer Strömungsemp-
■
findlichkeitsklasse U0/D0 zugelassen
(keine Ein- / Auslaufstrecke erforderlich).
Alle Baureihen sind für die Messung von
■
Rückströmung nicht zugelassen.
Montage:
1. Montageanleitung sorgfältig bis zum Schluss
durchlesen!
2. Absperrorgane vor und hinter dem Zähler schlie-
ßen.
3. Einbaustelle druckentlasten.
4. Vorhandenen Zähler oder Passstück ausbauen.
5. Nur neues und einwandfreies Dichtmaterial
verwenden.
