Additional information for hazardous areas

Models UPT-20 and UPT-21

Zusatzinformation für explosionsgefährdete Bereiche

Typen UPT-20 und UPT-21

Informations complémentaires concernant les zones explosives

Types UPT-20 et UPT-21

Información adicional para zonas potencialmente explosivas

Modelos UPT-20 y UPT-21

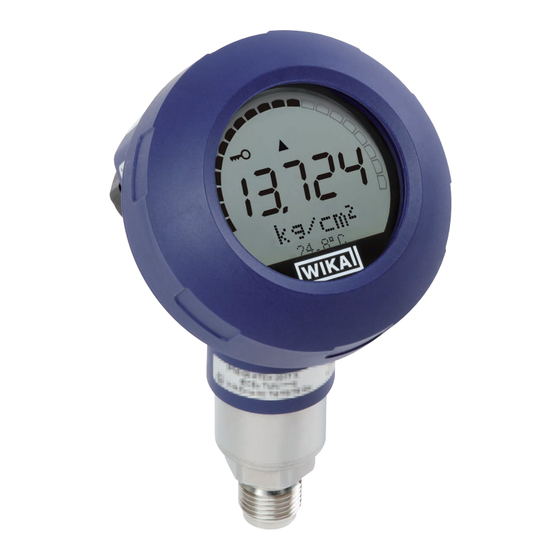

Plastic version

Additional information

Zusatzinformation

Informations complémentaires

Información adicional

Stainless steel version

Table of Contents

Chapters

Need help?

Do you have a question about the UPT-20 and is the answer not in the manual?

Questions and answers

Summary of Contents for WIKA UPT-20

Page 1 Additional information Zusatzinformation Informations complémentaires Información adicional Additional information for hazardous areas Models UPT-20 and UPT-21 Zusatzinformation für explosionsgefährdete Bereiche Typen UPT-20 und UPT-21 Informations complémentaires concernant les zones explosives Types UPT-20 et UPT-21 Información adicional para zonas potencialmente explosivas...
Page 2 Page 15 - 22 Type UPT-2x Información adicional Página 23 - 27 Modelo UPT-2x © 12/2019 WIKA Alexander Wiegand SE & Co. KG All rights reserved. ® WIKA is a registered trademark in various countries. Prior to starting any work, read the operating instructions!
Page 3: Table Of Contents
Contents Contents 1. Safety 2. Special conditions for safe use (X-conditions) 3. Commissioning 4. Dismounting 5. Specifications Appendix: EU declaration of conformity Declarations of conformity can be found online at www.wika.com WIKA operating instructions process transmitter, model UPT-2x...
Page 4: Safety
Do not commission any damaged instruments within hazardous areas. Damaged instru- ments cannot reliably guarantee any explosion protection. Obvious damage must be reported immediately. WIKA operating instructions process transmitter, model UPT-2x...
Page 5 Installation in zone 1 (EPL Gb) and zone 2 (EPL Gc) Dusts Mounting to zone 20 (EPL Da/Db); installation in zone 21 (EPL Db) ■ For further certificates and approvals, see local website. WIKA operating instructions process transmitter, model UPT-2x...
Page 6: Special Conditions For Safe Use (X-Conditions)
(e.g. IEC 60079-14, NEC, CEC). If this is not observed, serious injuries and damage could occur. → Type examination certificate is available for download at www.wika.com. WIKA operating instructions process transmitter, model UPT-2x...
Page 7: Dismounting
Temperature classes/surface temperatures only for variant UPT-2*-*I*-**-**-*****-*X****-** (model with cooling element, X can be substituted by 2 or 4): Temperature class Max. medium temperature (°C) Ambient temperature (°C) -40 ≤ Ta ≤ +50 -40 ≤ Ta ≤ +40 WIKA operating instructions process transmitter, model UPT-2x...
Page 8 Temperature class T 135 °C Max. temperature -40 °C ≤ T ≤ +40 °C 750 mW -40 °C ≤ T ≤ +70 °C 650 mW -40 °C ≤ T ≤ +80 °C 550 mW WIKA operating instructions process transmitter, model UPT-2x...
Page 9 Inhalt Inhalt 1. Sicherheit 2. Besondere Bedingungen für den sicheren Betrieb X-Conditions 12 3. Inbetriebnahme 4. Demontage 5. Technische Daten Anlage 1: EG-Konformitätserklärung Typ UPT-2x Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x...
Page 10: Sicherheit
IEC 60079-14, NEC, CEC). Werden diese nicht eingehalten, können schwere Körper- verletzungen und Sachschäden entstehen. Keine beschädigten Geräte in explosionsgefährdeten Bereichen in Betrieb nehmen. Beschädigte Geräte gewährleisten keinen zuverlässigen Explosionsschutz. Offensichtli- che Schäden unverzüglich mitteilen. WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x...
Page 11 Gase und Nebel Anbau an Zone 0 (EPL Ga/Gb) ■ Einbau in Zone 1 (EPL Gb) und Zone 2 (EPL Gc) Stäube Anbau an Zone 20 (EPL Da/Db); Einbau in Zone 21 (EPL Db) ■ Weitere Zulassungen und Zertifikate siehe lokale Internetseite. WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x...
Page 12: Besondere Bedingungen Für Den Sicheren Betrieb X-Conditions
Die Angaben der Baumusterprüfbescheinigung und die landesspezifischen Vorschrif- ten zur Installation und Einsatz in explosionsgefährdeten Bereichen einhalten (z. B. IEC 60079-14, NEC, CEC). Werden diese nicht eingehalten, können schwere Körper- verletzungen und Sachschäden entstehen. → Baumusterprüfbescheinigung steht unter www.wika.de zum Download bereit. WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x...
Page 13: Demontage
-40 ≤ Ta ≤ +80 für Pi = 550 mW Temperaturklassen/Oberflächentemperaturen nur für Variante UPT-2*-*I*-**-**-*****-*X****-** (Modell mit Kühlelement, für X kann 2 oder 4 eingesetzt werden). Temperaturklasse Max. Messstofftemperatur (°C) Umgebungstemperatur (°C) -40 ≤ Ta ≤ +50 -40 ≤ Ta ≤ +40 WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x...
Page 14 100 µH Umgebungstemperaturbereich Temperaturklasse T 135 °C Max. Temperatur -40 °C ≤ T ≤ +40 °C 750 mW -40 °C ≤ T ≤ +70 °C 650 mW -40 °C ≤ T ≤ +80 °C 550 mW WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x...
Page 15 2. Conditions spécifiques pour une utilisation sûre (conditions X) 18 3. Mise en service 4. Démontage 5. Spécifications Annexe : Déclaration de conformité UE Déclarations de conformité disponibles en ligne sur www.wika.com WIKA mode d'emploi transmetteur de process, type UPT-2x...
Page 16: Sécurité
Ne pas mettre en service des instruments endommagés en zone explosive. Des instru- ments endommagés ne peuvent garantir aucune protection contre l'explosion. Commu- niquer immédiatement les dégâts constatés. WIKA mode d'emploi transmetteur de process, type UPT-2x...
Page 17 Installation en zone 1 (EPL Gb) et zone 2 (EPL Gc) Poussières Installation en zone 20 (EPL Da/Db) ; installation en zone 21 ■ (EPL Db) Pour plus de certificats et d‘agréments, voir site web local. WIKA mode d'emploi transmetteur de process, type UPT-2x...
Page 18: Conditions Spécifiques Pour Une Utilisation Sûre (Conditions X)
Respecter les indications du certificat d‘examen de type de même que les prescriptions nationales respectives concernant le montage et l‘utilisation en zone explosive (par exemple CEI 60079-14, NEC, CEC). Un non-respect de ces consignes peut entraîner des blessures corporelles graves et des dégâts matériels. WIKA mode d'emploi transmetteur de process, type UPT-2x...
Page 19: Démontage
4. Dèmontage / 5. Spécifications → Le certificat d‘examen de type est disponible pour téléchargement sur www.wika.com. 3.2.1 Exigences concernant la tension d'alimentation intrinsèque Alimenter le transmetteur de process par un circuit en sécurité intrinsèque (Ex ia). ■ La capacité et l'inductivité internes doivent être prises en compte (→ voir chapitre 5 “Spécifications”).
Page 20 T 135 °C Température maximale -40 °C ≤ T ≤ +40 °C 750 mW -40 °C ≤ T ≤ +70 °C 650 mW -40 °C ≤ T ≤ +80 °C 550 mW WIKA mode d'emploi transmetteur de process, type UPT-2x...
Page 21 Contenido 1. Seguridad 2. Condiciones especiales para un uso seguro (X-Conditions) 24 3. Puesta en servicio 4. Desmontaje 5. Datos técnicos Anexo: Declaración de conformidad UE Declaraciones de conformidad puede encontrar en www.wika.es WIKA operating instructions process transmitter, model UPT-2x...
Page 22: Seguridad
CEC). Si no se cumple, podrían producirse lesiones y daños graves. No utilice ningún instrumento dañado en zonas potencialmente explosivas. Los instru- mentos dañados no pueden garantizar de forma fiable ninguna protección contra explo- siones. Notificar daños obvios de forma inmediata. WIKA operating instructions process transmitter, model UPT-2x...
Page 23 Instalación en zona 1 (EPL Gb) y zona 2 (EPL Gc) Polvos Montaje en zona 20 (EPL Da/Db); instalación en zona 21 (EPL Db) ■ Para más certificaciones y homologaciones, consulte la web local. WIKA operating instructions process transmitter, model UPT-2x...
Page 24: Condiciones Especiales Para Un Uso Seguro (X-Conditions)
(p. ej. IEC 60079-14, NEC, CEC). Si no se cumple, podrían producirse lesiones y daños graves. El certificado de tipo se puede descargar de www.wika.com. WIKA operating instructions process transmitter, model UPT-2x...
Page 25: Desmontaje
UPT-2*-*I*-**-**-*****-*X****-** (modelo con elemento refrigerador, X puede sustituirse por 2 o 4): Clase de temperatura Temperatura del medio máx. (ºC) Temperatura ambiente (°C) -40 ≤ Ta ≤ +50 -40 ≤ Ta ≤ +40 WIKA operating instructions process transmitter, model UPT-2x...
Page 26 Clase de temperatura T 135 °C Temperatura máx -40 °C ≤ T ≤ +40 °C 750 mW -40 °C ≤ T ≤ +70 °C 650 mW -40 °C ≤ T ≤ +80 °C 550 mW WIKA operating instructions process transmitter, model UPT-2x...
Page 27: Appendix: Eu Declaration Of Conformity
Appendix: EU declaration of conformity Anexo: Declaración de conformidad UE Annexe : Déclaration de conformité UE Anlage 1: EG-Konformitätserklärung Typ UPT-2x WIKA operating instructions process transmitter, model UPT-2x...
