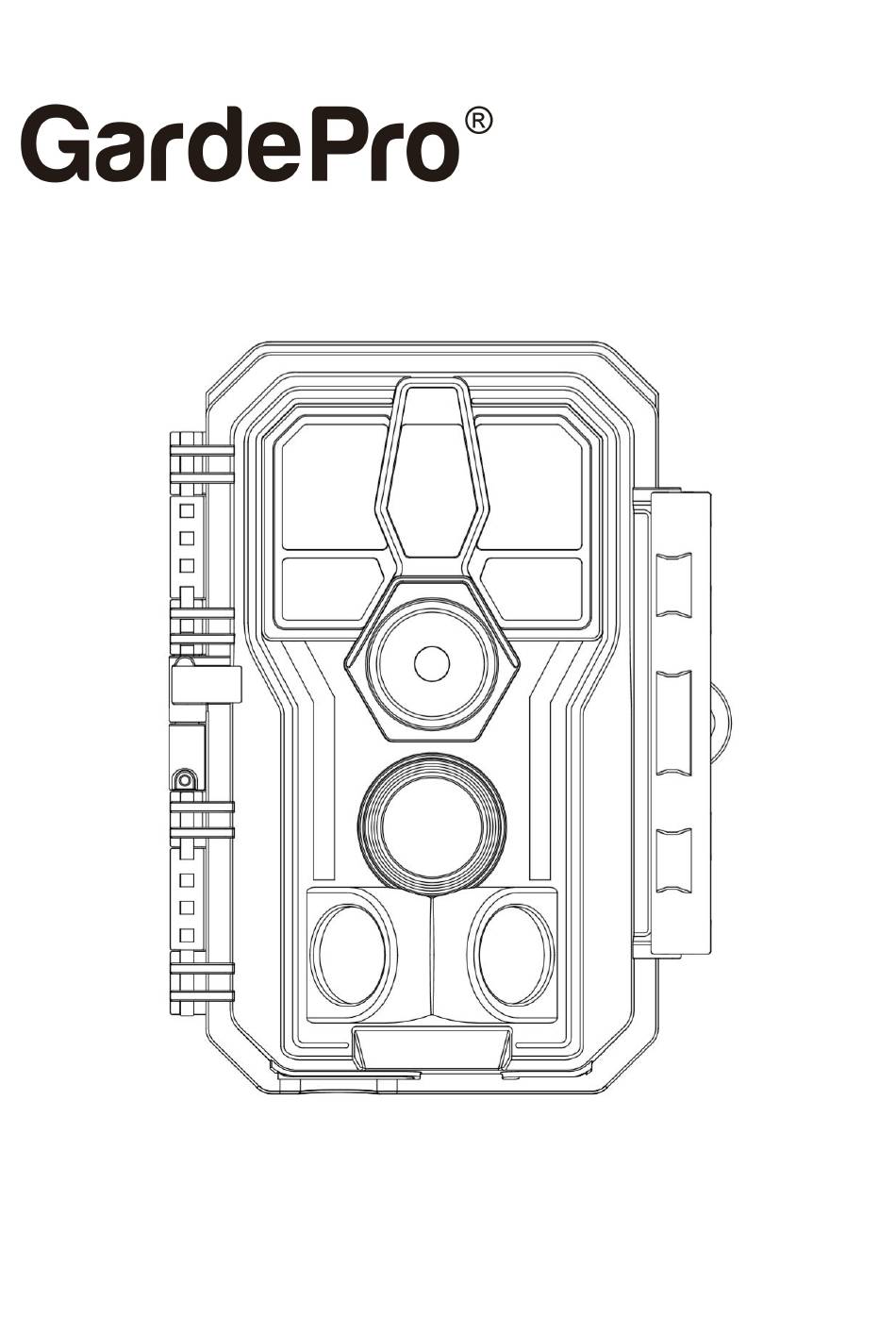

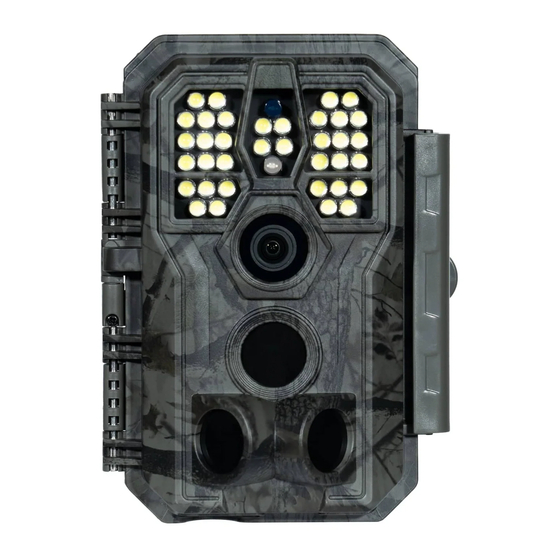

A5WF TRAIL CAMERA
INSTRUCTION MANUAL
V1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A5WF and is the answer not in the manual?

Questions and answers

Related Manuals for GardePro A5WF

Summary of Contents for GardePro A5WF

  • Page 1 A5WF TRAIL CAMERA INSTRUCTION MANUAL V1.0...
  • Page 2 Congratulations on your purchase of one of the best trail cameras on the market! We appreciate your business and want to earn your trust. Please refer to the notes below and the instructions in this manual to ensure that you are completely satisfied with this product.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS (English) 1. IN THE BOX ............... 1 2. IMPORTANT NOTE ............1 3. INTRODUCTION ..............2 3.1. ABOUT THE CAMERA ........... 2 3.2. MAIN FEATURES ........... 2 4. PARTS AND CONTROLS ..........3 5. INSTALLING THE BATTERIES AND SD CARD ... 7 5.1.
  • Page 4 INHALTSVERZEICHNIS (Deutsche) 1. INHALT DER BOX ............23 2. WICHTIGE ANMERKUNG ..........23 3. EINFÜHRUNG ..............24 3.1. ÜBER DIE KAMERA ..........24 3.2. HAUPTMERKMALE ..........24 4. KOMPONENTEN UND KONTROLLEN ......25 5. BATTERIEN UND SD-KARTE EINLEGEN ....29 5.1. BATTERIEN EINLEGEN ........29 5.2.

  • Page 5: In The Box

    1. IN THE BOX 1 x Camera, 1 x Mounting Strap, 1 x Instruction Manual, 1 x Mini USB Cord Note: Memory card and batteries are not included (not included in the scope of delivery). 2. IMPORTANT NOTE Require eight (8) 1.5V AA Alkaline or Lithium batteries. We recommend the use of Energizer AA Lithium batteries in this camera to obtain maximum battery life.

  • Page 6: Introduction

    3. INTRODUCTION 3.1. ABOUT THE CAMERA The GardePro A5WF trail camera is a new generation of digital scouting camera, it can be triggered by any movement of game in a location, detected by a highly sensitive Passive Infra-Red (PIR) motion sensor, and then take high quality pictures (up to 48MP still photos), or 1296P H.264 video clips...

  • Page 7: Parts And Controls

    Fast trigger time approx. 0.1~0.5 seconds (pre-activated  technology with 3 PIR sensors designed), Fast recovery of l ess than 0.5 seconds, Long trigger distance up to time 90ft. Info strip on each capture: Date, Time, Temperature &  Moon phase. Operation hours, Loop recording, Password protected.
  • Page 8 Light White Flash Sensor LEDs Indicator Optical Lens Lock Hole Lock Lens Buckle Side PIR Side PIR Motion Motion Sensor Sensor Figure 1: Front View The camera provides the following connections for external devices: Mini USB port and SD card slot etc. (Figure 2).
  • Page 9 Tripod Base SD Card 1/4" - 20 Holder DC 12V/1A Microphone Plug 5.5x2.1mm Mini USB Port Figure 2: Bottom View The camera has one security cable hole and two strap holes on the back. The strap can be put through the strap holes and fastened securely around a tree trunk by pulling the end of the strap firmly (Figure 3).
  • Page 10 Color Battery Screen Compartment and Cover Operation Buttons Figure 4: Inside View Surveillance Mode Power Switch Figure 5: Operation Buttons A power switch is used to power on (ON mode) or off the camera (OFF mode). A START button is used to quickly make the camera into the surveillance mode (motion detection) or time lapse per your settings (Figure 5).

  • Page 11: Installing The Batteries And Sd Card

    5. INSTALLING THE BATTERIES AND SD CARD Before you start learning how to use your camera, you will first need to install a set of batteries and insert an SD card. Although that may only take you a minute, there are some important notes about both batteries and SD cards you should be aware of, so please take the time to read the following directions and cautions:...

  • Page 12: Inserting The Sd Card

    5.2. INSERTING THE SD CARD Insert the SD card (with the camera powered off), before beginning to operate the camera. Don't insert or remove the SD card when the camera is powered on or in the surveillance mode (Figure 7). Figure 7: Inserting the SD Card The following describes how to insert and remove the SD card:...

  • Page 13: Using The Camera

    6. USING THE CAMERA Once you've prepared your camera by properly installing batteries and an SD card, you could simply take it outside, strap it to a tree (or not - according to your application scenario), switch it ON, press START button and leave-and you might get some great photos that are exactly what you wanted.

  • Page 14: On Mode

    OFF mode the camera still consumes a little power. It's a good idea to take the batteries out of the battery compartment if the camera will not be used for a long time. 7.2. ON MODE In the ON mode you can check and change the settings of the camera with the help of its built-in screen.

  • Page 15: Advanced Settings

    Once in the SURVEILLANCE mode, no manual controls are needed or possible (the control keys have no effect). The camera will take photos or videos automatically (according to its current parameter settings). TIP: You can press the START button again to wake up the camera and reprogram your camera if required.
  • Page 16 24MP better quality photos, but creates larger 16MP files that take more of the SD card capacity. Larger files require longer time to write to the SD card, which will slightly slow the shutter speed. Photo 01, 02, 03, Select the number of photos taken in Burst 04, 05 sequence per trigger.

  • Page 17: Timelapse Interval

    redundant images. 0 means capture as fast as possible. Note: this option is invalid if Mode is set as "Time Lapse". Select the sensitivity of the PIR sensor. Temperature affects the sensitivity. The High setting is suitable when the High ambient temperature is warm or you Medium want to capture distant objects or...

  • Page 18: Date Format

    Set time lapse interval. It takes effect ONLY when Mode is set as Time Lapse or Hybrid, the camera will automatically take photos/videos Interval: according to the set interval, regardless optional of whether the PIR sensor has detected from 3s to any game.

  • Page 19: Time Format

    Select time format which will be Time shown on the screen and each capture. Format 12h - AM/PM Select On to assign a 4-character long in the form of Capital A-Z, 0-9 to Camera record the location in the photos (e.g. Name A123 for Yellow Stone Park).

  • Page 20: Mounting And Positioning The Camera

    password. All files will be deleted after formatting the SD card. We highly recommend you to format the SD card Format if it has been used previously in other SD Card devices. Caution: make sure wanted files on the SD card have been backed up first! Selecting Yes will return all your Factory...

  • Page 21: Sensing Angle And Distance Test

    camera, push one end of the strap through the two brackets on the back of the camera. Thread the end of the strap through the buckle. Fasten the strap securely around the tree trunk by pulling the end of the strap firmly so there is no slack left (Figure 8).
  • Page 22 Close the camera door.  Make movements in front of the camera at several positions  within the area where you expect the game or subjects to be. Try different distances and angles from the camera. When the white motion indicator LED flashes in RED, it ...

  • Page 23: Starting

    9.3. STARTING The camera supports three working modes, "Motion Detection", "Time Lapse" and "Hybrid", press START button to enter surveillance mode. (1) If you set the camera’s working mode as "Motion detection" in the menu, the camera will count down a 30-second delay, and then will be ready to go into standby (surveillance) and capture.

  • Page 24: Technical Specifications

    You can directly review the photos or videos on the camera screen. Or when the camera is powered on, you can use the provided USB cable to download the files to a computer. Or you can put the SD card into an SD card "reader" (not included), plug into a computer, and browse the files on the computer without downloading.
  • Page 25 Approx. 0.1~0.5 seconds Trigger Time (0.1s while side motion sensors enabled) Trigger 0sec.-60min, Programmable Interval Shooting Numbers Video Length 3sec ~ 5min., Programmable Info Strip On /Off Operation On /Off, Specific working period of time Hours Password 4-Digit Code Camera Name 4-Character (A-Z, 0-9) Time Lapse 3 Sec.

  • Page 26: Troubleshooting

    Certificate FCC & CE & RoHS Product 5.6 x 4.2 x 2.86 inches Dimensions 12. TROUBLESHOOTING If your camera does not seem to be functioning properly or if you are having photo/video quality issues, please run these simple and quick checks: Make sure the camera is powered on and in the correct ...

  • Page 27: Inhalt Der Box

    1. INHALT DER BOX 1 x Wildkamera, 1 x Befestigungsgurt, 1 x Benutzerhandbuch, 1 x Mini USB-Kabel Hinweis: Speicherkarte und Batterien sind nicht enthalten (vom Benutzer bereitgestellt). 2. WICHTIGE ANMERKUNG Es sind acht (8) 1,5 V AA Alkaline- oder Lithium-Batterien erforderlich.

  • Page 28: Einführung

    3. EINFÜHRUNG 3.1. ÜBER DIE KAMERA Es handelt sich bei der GardePro A5WF Wildkamera um eine neue Generation von digitalen Überwachungskameras. Die Kamera kann durch jede Bewegung von Wild an einem Standort ausgelöst werden, die von einem hochempfindlichen Passiv-Infrarot-Bewegungssensor (PIR) erkannt wird. Im Anschluss werden qualitativ hochwertige Bilder (bis zu 48MP Standfotos) oder 1296P H.264 Videoaufnahmen mit Audio...

  • Page 29: Komponenten Und Kontrollen

    Bedientasten eingebautem 2,4-Zoll-LCD-Farbbildschirm, auf dem Sie die Bilder und Videos leicht ansehen können. 3 Arbeitsmodi – Bewegungserkennung, Zeitraffer und  Hybrid. Eine beeindruckende Auslösereaktionszeit von ca. 0,1 - 0,5  Sekunden (voraktivierte Technologie mit 3 PIR-Sensoren entwickelt), kurze Wiederaufnahmezeit von weniger als 0,5 Sekunden, lange Auslösedistanz bis zu 27m.
  • Page 30 Weiße Licht Blitz-LEDs Sensor Indikator Optische Linse Verriege- lungsloch Verschluss Linse Seitlicher Seitlicher Bewegungs Bewegungs sensor sensor Abb. 1: Vorderansicht Die Kamera bietet die folgenden Anschlüsse für externe Geräte: Mini-USB-Anschluss und SD-Kartens Schacht usw (Abb. 2).
  • Page 31 Stativgewinde SD-Karten- 1/4" - 20 schacht DC 12V/1A Mikrofon Stecker 5.5x2.1mm Mini-USB- Anschluss Abb. 2: Ansicht von unten Die Kamera hat ein Sicherheitskabelloch und zwei Gurtlöcher auf der Rückseite. Führen Sie den Gurt durch die Gurtlöcher und ziehen Sie das Ende des Gurtes fest, um die Kamera sicher um den Baumstamm zu befestigen (Abb.3).
  • Page 32 AA-Batterien werden unterstützt (Abb. 4). Farbiger Batteriefach Bildschirm und Deckel Tasten zur Bedienung Abb. 4: Innenansicht Überwachungs -modus Schalter Abb. 5: Bedienungstasten Betriebsschalter dient zum Einschalten (ON-Modus) oder Ausschalten der Kamera (OFF-Modus). Die START-Taste wird verwendet, Kamera schnell Überwachungsmodus zu versetzen (Bewegungserkennung) oder Zeitraffer gemäß...

  • Page 33: Batterien Und Sd-Karte Einlegen

    5. BATTERIEN UND SD-KARTE EINLEGEN Bevor Sie mit der Bedienung Ihrer Kamera beginnen, müssen Sie zunächst einen Satz Batterien einsetzen und eine SD-Karte einlegen. Es gibt einige wichtige Hinweise zu Batterien und SD-Karten, die Sie beachten sollten. Lesen Sie sich daher bitte die folgenden Hinweise und Vorsichtsmaßnahmen durch: 5.1.

  • Page 34: Sd-Karte Einstecken

    Abb. 6: Installieren der Batterien 5.2. SD-KARTE EINSTECKEN Legen Sie die SD-Karte ein (mit dem Netzschalter der Kamera in der Position OFF), bevor Sie die Kamera bedienen. Die SD-Karte darf nicht eingesetzt oder entfernt werden, wenn sich Schalter Position oder Überwachungsmodus befindet (Abb.7).

  • Page 35: Verwendung Der Kamera

    Wenn die falsche Seite der Karte nach oben zeigt, können Sie sie nicht ohne Gewalt einführen. Es gibt nur eine korrekte Weise, Karten einzulegen. Wenn die SD-Karte nicht korrekt installiert ist, zeigt das Gerät im ON-Modus kein SD-Kartensymbol auf dem Bildschirm an. Es wird empfohlen, die SD-Karte über die Menüoption "Format"...

  • Page 36: On-, Off- Und Überwachungs-Modus

    einzustellen, dass sie Videoclips aufnimmt, anstatt Standfotos zu machen und einige Tipps zur Befestigung der Kamera an einem Baum lesen. 7. ON-, OFF- UND ÜBERWACHUNGS-MODUS Die Kamera hat drei wesentliche Betriebsmodi: OFF-Modus: Schalter in der Position OFF (Die Kamera ist ...

  • Page 37: Überwachungs-Modus

    oder Videoauflösung, des Intervalls zwischen den Fotos, das Einschalten des Zeitstempels usw (Mehr darüber finden Sie in Abschnitt 8 ERWEITERTE EINSTELLUNGEN). eingeschalteten Bildschirm zeigt Informations-Display die Anzahl der aufgenommenen Bilder, den Batteriestand, den Kamera- oder Videomodus, usw. WICHTIGER HINWEIS: Im ON-Modus wechselt die Kamera automatisch in den ÜBERWACHUNGS-Modus, wenn innerhalb von 5 Minuten keine Bedienung (Tastendruck) erfolgt.

  • Page 38: Erweiterte Einstellungen

    Tipp: Sie können bei Bedarf die START-Taste erneut drücken, um die Kamera aufzuwecken und neu zu programmieren. 8. ERWEITERTE EINSTELLUNGEN Die Wildkamera wird mit vom Hersteller voreingestellten Einstellungen geliefert. Diese Einstellungen können Sie nach Ihren Wünschen ändern. Drücken Sie bei eingeschaltetem Bildschirm die MENU-Taste, um das Menü...
  • Page 39 Video Video Videoaufnahmen. Foto+Video Wählen Sie die gewünschte Auflösung für Fotos. Eine höhere Auflösung führt zu einer besseren Qualität der Fotos, 48MP 32MP erzeugt aber auch größere Dateien, die Foto- 24MP mehr Speicherplatz auf der SD-Karte Auflösung 16MP beanspruchen. Größere Dateien benötigen eine längere Zeit, um auf die SD-Karte geschrieben zu werden, wodurch sich die Verschlusszeit etwas...
  • Page 40 gängigen Playern kompatibel. Wählen Sie MOV, falls Sie eine Digitalkamerasoftware mit Videos im MOV-Format verwenden. Wählen Sie die kürzeste Zeitspanne aus, während der die Kamera nach der ersten Erkennung eines Wildes wartet, bis sie auf weitere Auslöser des PIR-Sensors reagiert. Während des gewählten Intervalls nimmt die Kamera keine Sekunden, Fotos/Videos auf.
  • Page 41 Bei der Auswahl von EIN werden die seitlichen Bewegungssensoren aktiviert. Dies führt zu einer schnelleren Auslösereaktionszeit und hilft bei Aufnahmen von sich schnell bewegenden Tieren. Wenn einer der Seitliche beiden seitlichen Bewegungssensoren Bewegung eine Bewegung erkennt, wird die smelder Kamera voraktiviert. Wenn das Tier innerhalb den Überwachungsbereich des mittleren Bewegungssensors betritt, beginnt die Kamera mit der Aufnahme...
  • Page 42 davon, ob der PIR-Sensor ein Wild erkannt hat. Dies ist hilfreich, wenn Sie wechselwarme Tiere wie Schlangen oder den Prozess der Blüte usw. beobachten. Hinweis: Diese Option ist ungültig, wenn der Modus auf "Bewegungserkennung" eingestellt ist. Wählen Sie Ein, um eine bestimmte Arbeitszeit für Ihre Kamera im Zeitraffermodus oder im Hybridmodus festzulegen.
  • Page 43 J/M/T Aufnahme angezeigt. Wählen Sie das Zeitformat, es wird auf 12 Std. dem Bildschirm und bei jeder Zeitformat 24 Std. Aufnahme angezeigt. 12 Std. = AM/PM Wenn Sie EIN wählen, wird ein 4 Zeichen langer Name in Form von Großbuchstaben A-Z mit den Ziffern 0-9 zugewiesen, um den Ort in den Kamera- Fotos festzuhalten (z.

  • Page 44: Montage Und Positionierung

    18:35 Uhr des aktuellen Tages bis 8:25 Uhr des nächsten Tages. Außerhalb des Zeitraums wird die Kamera nicht ausgelöst. Hinweis: Diese Option ist NUR gültig, wenn der Modus auf "Bewegungserkennung" eingestellt ist. Richten Sie ein 4-stelliges Passwort ein, um Ihre Kamera vor unbefugten Benutzern zu schützen.
  • Page 45 persönlichen Vorlieben eingestellt haben, können Sie sie nach draußen bringen und den Schalter auf "ON" schieben. Wenn Sie die Kamera für die Jagd oder andere Anwendungen im Außenbereich installieren, müssen Sie darauf achten, dass die Kamera korrekt und sicher befestigt ist. Es wird empfohlen, die Kamera an einem stabilen Baum mit einem Durchmesser etwa 15cm...

  • Page 46: Test Von Abtastwinkel Und Abstand

    Abb.8: Montage der Kamera 9.2. TEST VON ABTASTWINKEL UND ABSTAND Um festzustellen, ob die Kamera den von Ihnen gewählten Bereich effektiv überwachen kann, wird dieser Test empfohlen, um den Abtastwinkel und den Überwachungsabstand der Kamera zu überprüfen. So führen Sie den Test durch: Schalten Sie die Kamera in den ON-Modus.

  • Page 47: Beginnen

    Wenn die LED jedoch nicht blinkt, bedeutet dies, dass die Position außerhalb des Erfassungsbereichs liegt. (Hinweis: Das rote Licht blinkt nur, wenn sich die Bewegung innerhalb Erfassungsbereichs zentralen PIR-Sensors befindet. Der Erfassungswinkel des zentralen Sensors beträgt 60°. Jeder der seitlichen Sensoren hat einen Erfassungswinkel von 30°, der nur zur Voraktivierung der Kamera und zur Beschleunigung der Auslösegeschwindigkeit verwendet wird.

  • Page 48: Fotos Oder Videos Ansehen

    geht. (1) Wenn Sie den Betriebsmodus der Kamera im Menü auf "Bewegungserkennung" umstellen, beginnt die Kamera einen nach dem Umschalten einen 30-sekündigen Countdown heruntergezählt dann bereit, Überwachungs-Modus zu gehen und Aufnahmen zu machen. Jede erkannte Bewegung löst die Kamera aus, damit je nach Einstellungen Aufnahmen durchgeführt werden.

  • Page 49: Die Technischen Daten

    Kamerabildschirm ansehen. Wenn die Kamera eingeschaltet ist, können Sie das mitgelieferte USB-Kabel verwenden, um die Dateien auf einen Computer herunterzuladen. Oder Sie können die SD-Karte in ein SD-Karten-Lesegerät (nicht im Lieferumfang enthalten) stecken, einen Computer anschließen und die Dateien auf dem Computer durchsuchen, ohne sie herunterzuladen.
  • Page 50 120° insgesamt (bei aktivierten seitlichen PIR-Abtastwin- Bewegungssensoren) Zentrale Zone: 60°, Linke Seite: 30°, Rechte Seite: 30° Ca. 0,1-0,5 Sekunde Auslösereak- (0,1s bei aktivierten seitlichen tionszeit Bewegungssensoren) Auslösungs- 0 Sek.-60 Min., programmierbar Intervall Anzahl der Aufnahmen Länge des Videos 3 Sek. - 5 Min., programmierbar Info Strip Ein /Aus Betriebsstunden...

  • Page 51: Fehlerbeseitigung

    Befestigung Gurt, Stativfuß (1/4-20) Wasserdicht IP66 Betrieb -20 ~ 60°C Temperatur Betrieb 5% - 95% Luftfeuchtigkeit Zertifikat FCC & CE & RoHS Artikelabmessun 14,2 x 10,7 x 7,3 cm 12. FEHLERBESEITIGUNG Wenn Ihre Kamera nicht richtig zu funktionieren scheint oder Sie Probleme mit der Foto-/Videoqualität haben, führen Sie bitte die folgenden einfachen und schnellen Schritte durch: Überprüfen Sie, ob die Kamera eingeschaltet ist und sich...
