Summary of Contents for ECOWAY DELUXE ST2211

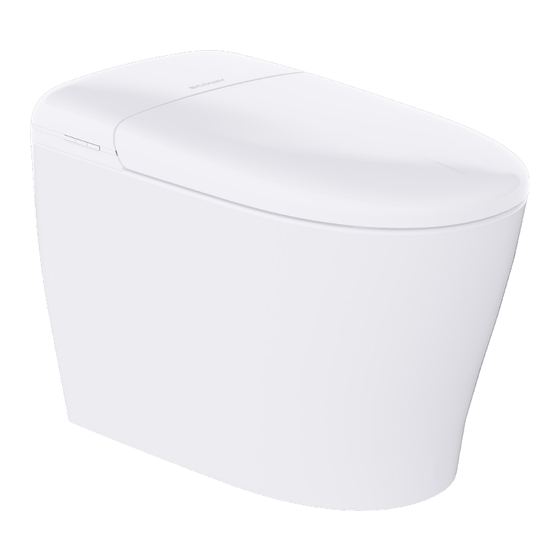

- Page 1 DELUXE INTEGRATED SMART TOILET WITH BIDET FUNCTION TOILETTES INTELLIGENTES INTÉGRÉES AVEC FONCTION BIDET USER MANUAL MANUEL D’UTILISATION Model Number: ST2211 Numéro de modèle: ST2211 Version: 20220405-1 www.eco-way.ca 1-833-332-6929...
-
Page 2: Table Of Contents
TABLE OF CONTENTS TABLE DES MATIÈRES IMPORTANT SAFEGUARDS GARANTIES....................1 WARNING ATTENTION....................2 GROUNDING INSTRUCTIONS INSTRUCTIONS DE MISE À LA TERRE............OPEN THE BOX OUVRIR LA BOITE....................4 PARTS AND NAMES PIÈCES ET NOMS..................5 INSTALLATION REQUIREMENTS EXIGENCES D’INSTALLATION..............6 INSTALLATION GUIDE GUIDE D’INSTALLATION................ -
Page 3: Important Safeguards Garanties
IMPORTANT SAFEGUARDS GARANTIES When using electrical products, especially when children are present, basic safety precautions should always be followed. PLEASE READ ALL INSTRUCTIONS BEFORE USING. DANGER: Risk of electric shock. Connect only to a circuit protected by a Ground-Fault Circuit-Interrupter (GFCI)*. WARNING: Risk of personal injury. -
Page 4: Warning Attention
émet de la fumée ou tout autre dysfonctionnement. Dans tous ces cas, arrêtez immédiatement d'utiliser le produit, coupez l'alimentation en eau et débranchez le cordon d'alimentation, contactez le service client Ecoway pour une inspection, réparation ou remplacement. -
Page 5: Grounding Instructions Instructions De Mise À La Terre
N'insérez, ne laissez tomber ou ne versez aucun objet ou liquide dans les pièces électriques ou le tuyau d'alimentation de l'appareil. Ce produit est destiné à une utilisation en intérieur uniquement, ne pas l'utiliser à l'extérieur ou tenter de l'installer sur des véhicules en mouvement, y compris, mais sans s'y limiter : camping-cars, mobil-homes, yachts. -
Page 6: Open The Box Ouvrir La Boite
* The above pictures are for demonstration only, please refer to the actual product. * If any of the part is missing from the package, please contact Ecoway customer service team at service@eco-way.ca. *Refer to page 8 for (B) bolt and page 9 for (A) bolt. -
Page 7: Parts And Names Pièces Et Noms
PARTS AND NAMES PIÈCES ET NOMS COVER CAUTION LABEL ÉTIQUETTE DE MISE EN GARDE COUVERCLE WARM AIR DRYER SIDE BUTTON BOUTONS LATÉRAUX SÉCHOIR À AIR CHAUD BIDET NOZZLE POWER PLUG FICHE D’ALIMENTATION BUSE DE BIDET SEAT/SEAT SENSOR T-VALVE T-VALVE SIÈGE/SIEGE CAPTEUR CERAMIC BOWL SHUT-OFF VALVE VANNE D’ARRÊT... -
Page 8: Installation Requirements Exigences D'installation
INSTALLATION REQUIREMENTS EXIGENCES D’INSTALLATION The DELUXE smart toilet can operate normally only when the following conditions are met, please ensure that: A 120V~ Ground-Fault Circuit-Interrupter (GFCI) receptacle is within 2 feet of the designated installation location. A 15 amps circuit breaker and 14 gauge wires are recommended. -
Page 9: Installation Guide Guide D'installation
INSTALLATION GUIDE INSTALLATION DIAGRAM GUIDE D’INSTALLATION SCHÉMA D’INSTALLATION unit: inches unité : pouces 15.50 / 384 12 / 300 TOP VIEW OPEN VIEW SIDE VIEW FRONT VIEW VUE DE CÔTÉ VUE DE DEVANT VUE DE DESSUS VUE DÉGAGÉE WATER SUPPLY AND ELECTRICAL SOCKET PLANNING PLANIFICATION DE L’ALIMENTATION EN EAU ET DES PRISES ÉLECTRIQUES unit: inches unité... - Page 10 INSTALLING THE FLANGE (IF A FLANGE IS ALREADY IN PLACE, IGNORE THIS STEP) INSTALLATION DE LA BRIDE (SI UNE BRIDE EST DÉJÀ EN PLACE, IGNOREZ CETTE ÉTAPE) Align the flange with the drain hole and mark the Put the flange on the drain hole, and fix it on the positions of the four mounting holes of the flange ground with four bolts.
- Page 11 3/8” ADAPTER ADAPTATEUR 3/8” REPLACEMENT OF BUILT-IN BATTERY REMPLACEMENT DE LA BATTERIE INTERNE Contact Ecoway customer service to purchase new batteries if needed. 2. Loosen the battery cover set screws, remove the used battery, and recycle. 3. Install the battery to the right position referring to the battery installation drawing on the right.
- Page 12 A trail run of all the functions right after installation is highly recommended. Please follow the operations manual for the complete list of functions and how to operate them. *In case of malfunction or if you have any questions about a function, feel free to contact Ecoway customer service at service@eco-way.ca Un parcours de toutes les fonctions juste après l’installation est fortement recommandé.
- Page 13 WATERWAY DIAGRAM SCHÉMA DE LA VOIE NAVIGABLE SHUT OFF VALVE VANNE D’ARRÊT T-VALVE T-VALVE CLEAN WATER HOSE FLUSH WATER HOSE TUYAU D’EAU PROPRE TUYAU D’EAU DE RINÇAGE SOLENOID VALVE ÉLECTROVANNE WATER PUMP INSTANT HEATER POMPE À EAU CHAUFFAGE INSTANTANÉ DISTRIBUTION VALVE T-JOINT AIR INFUSION PUMP VANNE DE DISTRIBUTION...
-
Page 14: List Of Features
LIST OF FEATURES DELUXE DELUXE TITAN 2.0 PLUS INSTANT WARM WATER ● ● ● REAR WASH ● ● ● FRONT WASH ● ● ● AIR INFUSED WATER ● ● ● AUTOMATIC WASH ● ● ● OSCILLATING WASH ● ● ● COLD/HOT MASSAGE WASH ●... -
Page 15: Liste Des Fonctionnalités
LISTE DES FONCTIONNALITÉS DELUXE DELUXE TITAN 2.0 PLUS EAU CHAUDE INSTANTANÉE ● ● ● LAVAGE ARRIÈRE ● ● ● LAVAGE AVANT ● ● ● EAU INFUSÉE À L’ A IR ● ● ● LAVAGE AUTOMATIQUE ● ● ● LAVAGE OSCILLANT ●... -
Page 16: Remote Control Télécommande
REMOTE CONTROL TÉLÉCOMMANDE FRONT WASH STOP WATER PRESSURE START FRONT WASH STOP CURRENT FUNCTION ADJUST WATER PRESSURE ACTIVER LE LAVAGE AVANT ARRÊTER LA FONCTION EN COURS RÉGLER LA PRESSION DE L’EAU NIGHT LIGHT FLUSH NOZZLE POSITION TURN ON/OFF NIGHT LIGHT INITIATE FLUSH MOVE NOZZLE FORWARD MANUALLY... - Page 17 3. With the remote control near the toilet, connect the toilet to the power socket. 4. Pairing is successful when the indicator lights stop flickering, then red lights are on. 5. If the pairing process is not successful, try the above steps again, or contact Ecoway customer service at service@eco-way.ca for further assistance.
- Page 18 FUNCTIONS OPERATION - SIDE BUTTONS EXPLICATION DE FONCTION - BOUTON INFINI FUNCTION / ACTION FUNCTION DESCRIPTION FONCTION / ACTION DESCRIPTION DE LA FONCTION When the unit is powered ON, press once to flush. When the function is operating, press once to stop the function When there is a power outage, press once to commence a flush.
- Page 19 FUNCTIONS OPERATION - AUTOMATIC FUNCTIONS EXPLICATIONS DES FONCTIONS - FONCTIONS AUTOMATIQUES Function / Action Function Description Fonction / Action Description de la fonction The unit will automatically commence a flush: Right after front/rear wash is used and before air dryer is activated; when the user leaves the seat sensor if the user did not use any cleansing functions;...
-
Page 20: Maintenance Maintenance
Retirez délicatement le filtre avec une paire de pinces. Rincer délicatement à l’eau claire et nettoyer avec une brosse douce. Si le filtre est obstrué, il est recommandé de le remplacer par un neuf. Contactez l’équipe de service Ecoway pour commander de nouveaux filtres. -
Page 21: Troubleshooting Résolution Des Problèmes
Warning: Do not attempt to repair the product. Turn off the shut-off valve and unplug the power cord immediately if an issue cannot be solved by this troubleshooting manual. Contact Ecoway customer service for further assistance. Avertissement : N’essayez pas de réparer le produit. Éteignez la vanne d’arrêt et débranchez le cordon d’alimentation immédiatement si un problème ne peut pas être résolu par ce manuel de dépannage. - Page 22 WATER KEEPS LEAKING FROM Solenoid valve malfunction. Contact Ecoway customer service. THE NOZZLE Dysfonctionnement de L’EAU CONTINUE DE FUIR DE LA Contactez le service client d’Ecoway. l’électrovanne. BUSE Seat sensor system CLEANSING FUNCTIONS DO NOT malfunction. WORK Contact Ecoway customer service.
- Page 23 Aucune eau ne remplit la Vérifiez si la vanne d’arrêt est ouverte. cuvette, aucun bruit de Contactez le service client d’Ecoway si le problème UNIT DOES NOT FLUSH OR REQUIRES chasse d’eau. existe après l’ouverture de la vanne d’arrêt.
-
Page 24: Specifications Caractéristiques
SPECIFICATIONS CARACTÉRISTIQUES 120V~ POWER RATING / PUISSANCE NOMINALE 60Hz FREQUENCY / LA FRÉQUENCE 1050W RATED POWER INPUT / PUISSANCE D’ENTRÉE NOMINALE 39.4 °F ~ 95 °F / 4 °C ~ 35 °C TEMPERATURE RANGE / ÉCART DE TEMPÉRATURE DN15(G1/2”) with pre-installed 3/8” adapter WATER HOSE CONNECTION / WATER INLET CONNEXION DU TUYAU D’EAU...
