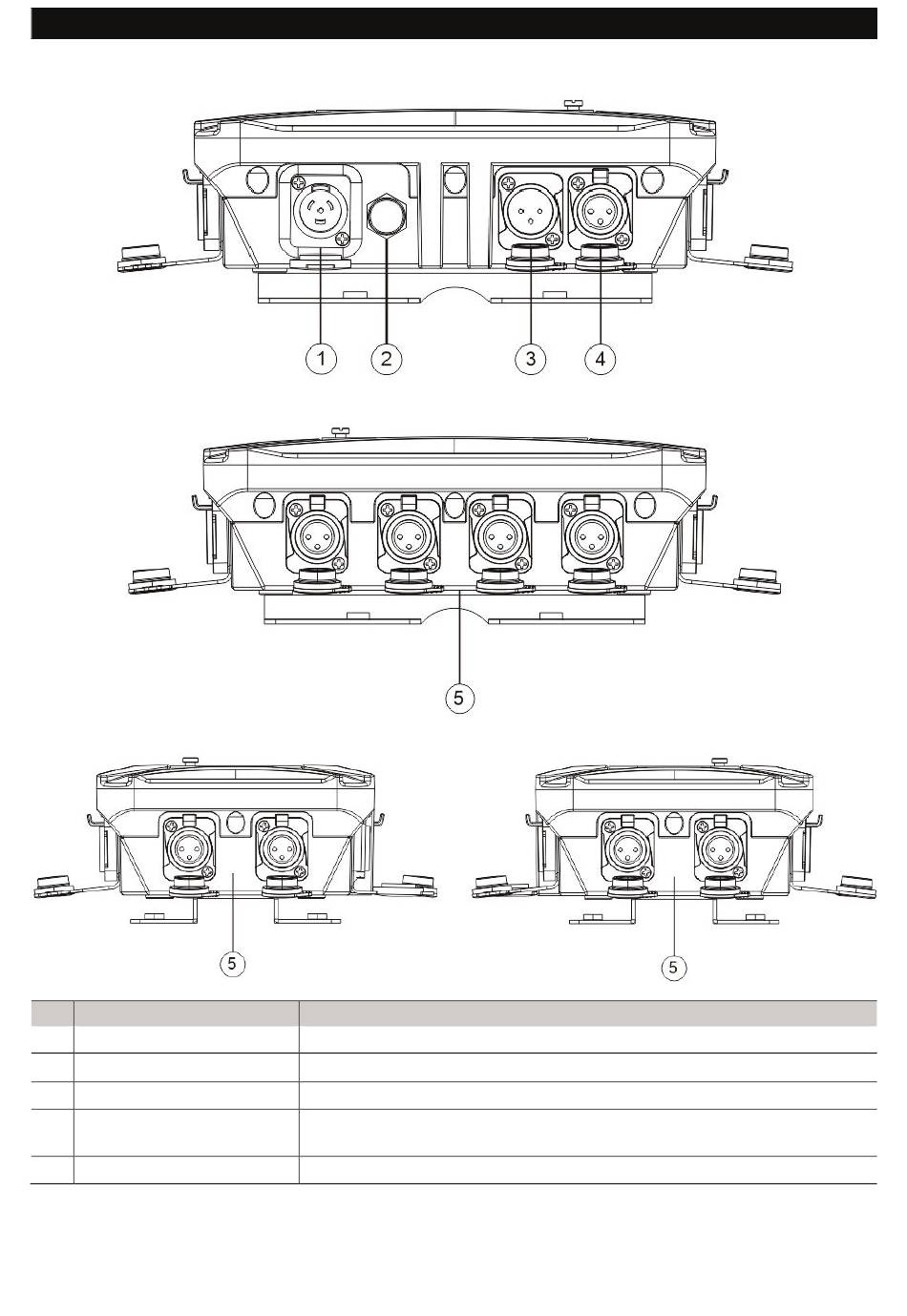

Vorderseite

Rückseite

Linke und rechte Seite

Nr. Element
1 Netzanschluss
2 Druckausgleichselement
3 DMX512-Eingang (1)
4 DMX512-Durchschleif-
ausgang (1)
5 DMX512-Ausgänge (8)
Hinweis: Die Netz- und DMX-Anschlüsse sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65. Bei
Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen.
BEDIENELEMENTE UND ANSCHLÜSSE
Funktion
Verriegelbare IP-T-Con-Buchse für den Netzanschluss (100-240 Volt).
Verhindert temperaturbedingte Druckänderungen im Geräteinneren.
3-poliger IP-XLR-Stecker zum Anschluss des DMX-Steuersignals.
Direkter DMX-Ausgang zum Anschluss weiterer DMX-Geräte oder
DMX-Splitter in derselben DMX-Kette wie der DMX-Eingang.
3-polige IP-XLR-Buchsen zum Anschluss weiterer DMX-Ketten.
