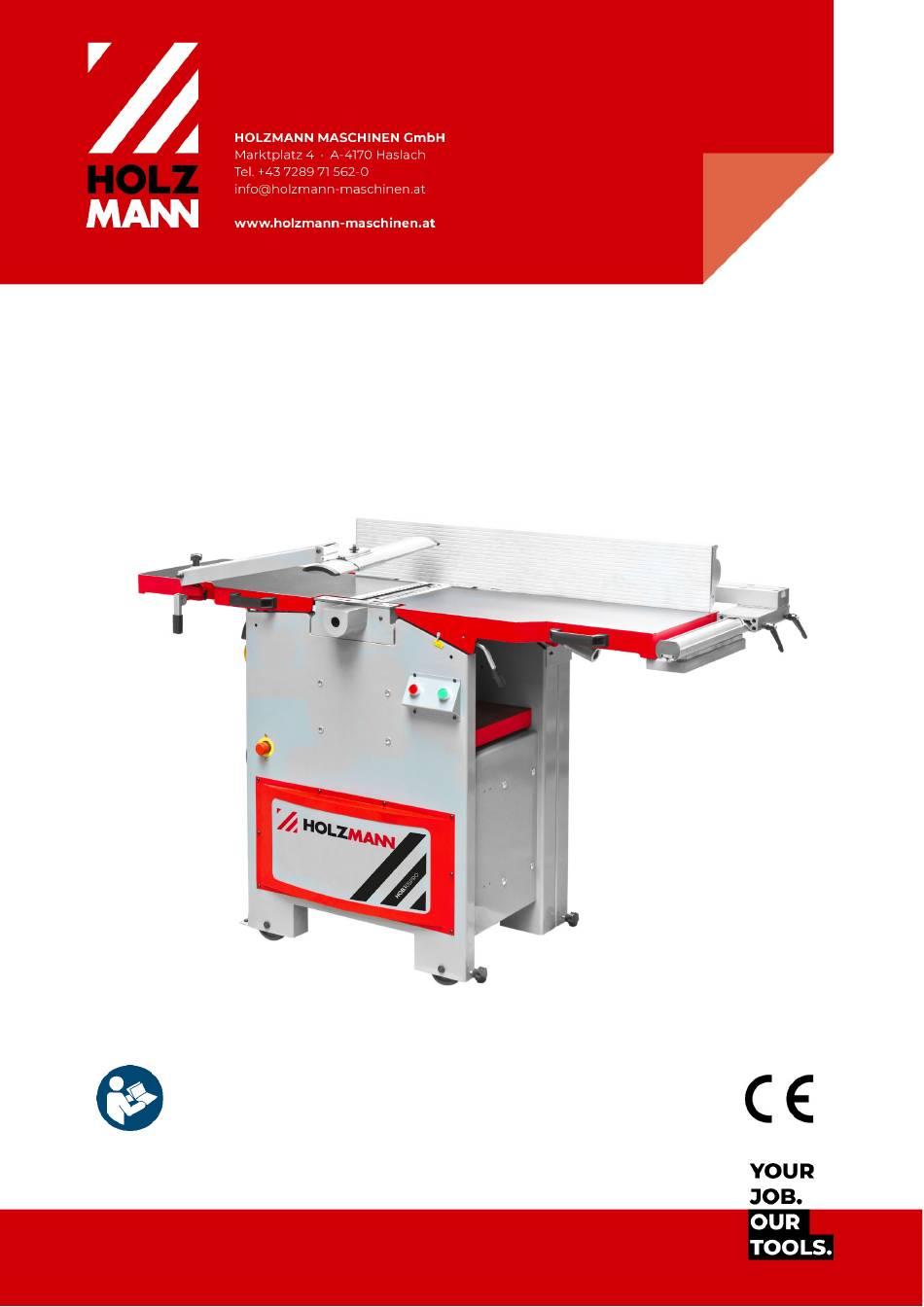

- Page 1 Originalfassung BETRIEBSANLEITUNG ABRICHT-DICKENHOBELMASCHINE Übersetzung / Translation OPERATING MANUAL COMBINED PLANER AND THICKNESSER HOB305PRO_230V HOB305PRO_400V Edition: 10.06.2022 – Revision - 00 – EcC - DE/EN...
-
Page 2: Table Of Contents
Wartung ......................................24 10.2.1 Wartungsplan ........................................... 24 10.3 Riemenspannung kontrollieren/einstellen/tauschen ..................25 10.4 Höhenverstelleinheit (Dickenhobel) schmieren ...................... 25 10.5 Rückschlagsicherung kontrollieren/reinigen ......................26 10.6 Reibrad (Vorschub) kontrollieren/austauschen ....................... 26 10.7 Kette (Vorschub) kontrollieren/schmieren ........................26 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... - Page 3 Check/lubricate chain-drive (feed) ........................... 47 18.8 Replacing/adjusting the planing knife .......................... 47 18.9 Storage ........................................ 47 18.10 Disposal ......................................48 TROUBLESHOOTING ..........................48 ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM ............49 ERSATZTEILE / SPARE PARTS ......................50 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
-
Page 4: Sicherheitszeichen / Safety Signs
Benutzen von Handschuhen verboten! Do not use wearing gloves! Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern! Missing or non-readable security stickers have to be replaced immediately! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 5: Technik / Technics
Hintere Schutzabdeckung / rear protective cover Absaughaube / dust collector hood Einstelllehre Hobelmesser / setting gauge planer knives Schiebeholz / sliding wood Riemenspannschraube / V-belt tensioning screw Betriebsanleitung / user manual Werkzeug / tools HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 6: Komponenten / Components
Absaughaube / dust collector hood Skala Höhenverstellung / scale for height adjustment Rückschlaggreifer / anti-kick-back device Einzugswalze / feed roller Hobelwelle / planer shaft Auszugswalze / pull-out roller Höhenverstelleinheit Dickenhobeltisch / height adjustment unit thicknesser HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 7: Technische Daten / Technical Data
The permissible workplace values may also vary from country to country. However, this information should enable the user to make a better assessment of hazard and risk. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 8: Vorwort (De)
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden. Für nicht vermerkte Transportschäden kann HOLZMANN MASCHINEN GmbH keine Gewährleistung übernehmen. Urheberrecht ©... -
Page 9: Sicherheit
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Holzmann Maschinen GmbH zur Folge. Anforderungen an Benutzer Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und... -
Page 10: Sicherheitseinrichtungen
• Achten Sie auf ein sauberes Arbeitsumfeld! • Verwenden Sie nur einwandfreies Werkzeug, das frei Rissen und anderen Fehlern (z.B. Deformationen) ist. • Entfernen Sie Einstellwerkzeuge vor dem Einschalten von der Maschine. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 11: Elektrische Sicherheit
Installation an eine geeignete Absauganlage für Staub und Späne an! Schalten Sie die Staubabsaugungseinrichtung immer an, bevor Sie mit der Bearbeitung • des Werkstückes beginnen! • Entfernen Sie Abschnitte oder andere Teile des Werkstückes niemals bei laufenden Maschine aus dem schneidenden Bereich. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 12: Gefahrenhinweise
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird. Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 13: Transport
Die Maschine muss an allen Stützpunkten gleichzeitig nivelliert werden. Man muss außerdem einen Abstand von mindestens 0.8m um die Maschine rundum sichern. Vor und hinter der Maschine muss für notwendigen Abstand für die Zufuhr von langen Werkstücken gesorgt werden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 14: Vorbereitung Der Oberflächen
• Klemmhebel Abrichttische (1) lösen. Dabei Klemmhebel herausziehen und drehen. • Abrichttische vollständig hochklappen und sicherstellen, dass Verriegelungen (2) einrasten • Absaughaube (4) an den Gewinden im Aufgabetisch (3) mit Unterlegscheiben und Schrauben (5) wie abgebildet fixieren HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... - Page 15 • Arm Brückenschutzabdeckung (1) auf die Halterung (2) am Abnahmetisch (3) schieben und mit Klemmhebel Arm Brückenschutzabdeckung (4) fixieren 6. Montage Brückenschutzabdeckung • Brückenschutzabdeckung (1) in den Halter (2) schieben und mit Fixierschraube (3) in gewünschter Position fixieren HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
-
Page 16: Elektrischer Anschluss
Richtung läuft, vertauschen Sie zwei leitende Phasen, z. B. L1 und L2, am Anschlussstecker. H I N WE I S Der Betrieb ist nur mit einer Fehlerstromschutzeinrichtung (RCD) mit maximalem Fehlerstrom von 30 mA zulässig. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 17: Anschließen An Eine Absauganlage
Einstellschraube (2) eingestellt werden und sollte nur im Bedarfsfall zur Hobelwelle justiert werden Kontrolle Skala Messer Aufgabetisch = 0 Wenn nötig, den Pfeil der Skala anpassen 2. Fahreinrichtung Mit Klemmschrauben (14) wird die Fahreinrichtung eingebremst HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... - Page 18 • Sollte sich der Winkelmesser nicht vollständig an den Abrichtanschlag anlegen lassen, ist dieser nicht genau im rechten Winkel eingestellt und eine Justierung ist notwendig. • Die Einstellung des Winkels erfolgt mit der Schraube (12). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
-
Page 19: Bedienung
Kanten sondern lassen Sie beim Hobeln beide Hände mit den Fingern stets auf dem Werkstück. Wenn das Werkstück kurz und schmal ist, verwenden Sie das Schiebeholz. Hobeln Sie nur Werkstücke, die fest auf der Maschine aufliegen und die sicher geführt werden können! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 20: Abrichten Von Schmalen Werkstücken
• Winkelanschlag und Hobelwellenabdeckung an die Größe des Schiebholzes anpassen. • Werkstück auflegen und mit Schiebeholz langsam und gleichmäßig über die Hobelwelle schieben. • Das Schiebeholz ist nach Verwendung wieder seitlich an der Maschine anzubringen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 21: Abrichten Von Werkstücken Mit Kleinem Querschnitt
Klemmhebel herausziehen und drehen. • Abrichttische (3) vollständig hochklappen und sicherstellen, dass Verriegelungen (4) einrasten • Absaughaube (5) umklappen. • Absaugschlauch am Absauganschluss (6) wieder montieren. Beim Rückrüsten auf Abrichthobeln in umgekehrter Reihenfolge vorgehen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 22: Dickenhobeln Von Werkstücken
Wird das Werkstück durch den automatischen Vorschub nicht mehr bewegt, das Werkstück manuell herausziehen. • Nach dem Arbeitsvorgang Maschine mit Stopp-Taste ausschalten und Hebel für Vorschub auf die untere Position (Vorschub deaktiviert) stellen. Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht! • HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 23: Nach Dem Betrieb
• Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht! Nach dem Betrieb H I N WE I S Sind die Arbeiten beendet, muss die Hobelmaschine ausgeschaltet werden: Maschine ausschalten und von der Spannungsversorgung trennen. • Bohrwerkzeug abmontieren. • HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 24: Reinigung, Wartung, Lagerung, Entsorgung
Arbeitszustand befinden, z. B. Rückschlaggreifer keine Beschädigung der Berührungsfläche durch 1x täglich Stöße haben und dass die Greifer durch das Eigengewicht ungehindert zurückfallen; Maschine Reinigen (von Staub und Spänen) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 25: Riemenspannung Kontrollieren/Einstellen/Tauschen
Riemen/Kettenabdeckung abnehmen (Schrauben lösen und Abdeckung aushängen). Dickenhobeltisch ganz nach oben stellen. Spindel/Höhenverstelleinheit reinigen und anschließend mit Maschinenfett einfetten. Dickenhobeltisch 1x hoch und runter bewegen um das Fett zu verteilen. Abdeckung wieder montieren (Abdeckung einhängen und Schrauben fest ziehen). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 26: Rückschlagsicherung Kontrollieren/Reinigen
10. Keilleistenschrauben (1) fest anziehen um die Keilleiste (2) zu fixieren. (Empfohlenes Mindestanzugmoment 20Nm) Keine Hobelmesser mit einer Höhe von weniger als 19 mm auf Grund der zu geringen Spannfläche verwenden 12. Vorgang für alle Hobelmesser wiederholen HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 27: Lagerung
Spannungsversorgung während des Leerlaufs selbsttätig prüfen Verlängerungskabel nicht richtig angeschlossen oder Kabel und Stecker defekt überprüfen Motor oder Schalter defekt Motor oder Schalter von einer konzessionierten Elektrofachkraft überprüfen lassen HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... - Page 28 Bearbeitung trockenen Werkstoff verwenden Rissige Oberfläche nach der Werkstück wurde gegen Werkstück in Bearbeitung Wuchsrichtung bearbeitet Gegenrichtung bearbeiten Zu große Spanabnahme Zustelltiefe verringern und eingestellt Werkstück mehrmals bearbeiten HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
-
Page 29: Preface (En)
Check the goods immediately after receipt and note any complaints on the consignment note when taking over the goods from the deliverer! Transport damage must be reported to us separately to us within 24 hours. HOLZMANN MASCHINEN GmbH cannot accept any liability for transport damage that has not been reported. Copyright ©... -
Page 30: Safety
Application work (workpiece only machined over a partial length) Planing of strongly curved workpieces The prohibited/hazardous use or disregard of the information and instructions presented in this manual will result in the voiding of all warranty and damage claims against Holzmann Maschinen GmbH. 13.2 User requirements The machine is designed to be operated by one person. -
Page 31: Safety Devices
Keep the area around the machine free of obstacles (e.g. dust, chips, cut workpiece parts • etc.). Check the strength of the machine connections before each use. • Never leave the running machine unattended. The machine must be stopped if it is • unattended. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 32: Electrical Safety
Wear hearing protection certified to health and safety regulations to limit noise exposure. • Only use blades that are suitable for that machine. • For handling short and narrow workpieces use sliding wood. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 33: Hazard Warnings
Lifting and transporting the machine may only be carried out by qualified personnel with appropriate training for the lifting equipment used. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 34: Assembly
Before you install and commission the machine at the intended location, carefully remove the anti-corrosion protection and grease residues. This can be done with the usual solvents. Under no circumstances should you use nitro thinner or other cleaning agents that could attack the machine's paint. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 35: Removing The Transport Locks
(2) using washers and screws (3) as shown 3. Assembly planer fence • Fix the bracket planer fence (1) on the threads of the entry planer table using washers and screws (2) as shown HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 36: Electrical Connection
Dangerous electrical voltage! The machine may only be connected to the power supply and the associated checks carried out by a qualified electrician or under the instruction and supervision of a qualified electrician! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 37: Setting Up A 400 V Machine
(DIN4102 B1) and permanently antistatic (or earthed on both sides) and comply with the relevant safety regulations. For information on air volume flow, negative pressure and suction connection, please refer to the technical specifications. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 38: Operation
3. Setting infeed / oufeed roller The pressure force of the spring-mounted infeed and outfeed roller is factory-set. If it is necessary to change the pressure force, it can be adjusted with the screws (3 and 4). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 39: Handling
Push green ON-button (I) Switch off Push red OFF-button (0) or in emergency situations the emergency-stop button CAUTION: The emergency stop button can only be unlocked after the emergency situation has been eliminated. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 40: Activating/Deactivating The Thicknesser Feed Rate
• Adjust the planer knife cover (2) so that the distance between the cover and the workpiece is approx. 5mm. • Set rear protective cover to the working direction planer fence • Start machine HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 41: Planing Small Workpieces
• When planing, place the workpiece on the planer table and press it against the additional wood angle and planer table. • Place the workpiece on top and push it slowly and evenly over the shaft using the sliding wood. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 42: Thicknessing
• Mount hose to the dust collector plug (6). Proceed in reverse order to readjust to the planer mode. N O TE For readjusting to planer mode please lower the thicknesser table to lowest position to avoid any damages. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 43: Thicknessing Of Workpieces
Switch off the machine and disconnect the machine from the power supply. After operation set the lever for thicknesser feeder to position "OFF". • Adjust the planer knife cover so that the planer shaft is completely covered • HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 44: Operation Mortising Unit (Optional)
Handling the machine with connected power supply may result in serious injury or death. Always disconnect the machine from the power supply before maintenance or repair work and secure it against unintentional reconnection. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 45: Cleaning
The belt tension is set correctly for new machines ex factory. By stretching the belts over the running time, retensioning of the belt is necessary. To check/adjust or replace the belt, remove the belt/chain cover (1). Loosen the screws and remove the cover. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 46: Lubricate Height Adjustment (Thicknesser)
2. Put the lever for the thicknesser planer feed to the lower position (deactiated) 3. Remove the screw for the belt-pulley and replace the wheel and fix it again. 4. Insert V-Belt and re-establish the correct belt tension. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 47: Check/Lubricate Chain-Drive (Feed)
Prepare the surfaces and lubricate the bare machine parts with an acid-free lubricating oil (e.g. WD40 rust inhibitor). N O TE Improper storage can damage and destroy important components. Only store packed or already unpacked parts under the intended ambient conditions! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 48: 18.10 Disposal
Cracked surface after operating Workpiece was processed Proceed the workpiece in against the direction of growth opposite direction Cutting depth to high Set the correct cutting depth and operate in more steps HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 49: Elektrischer Schaltplan / Wiring Diagram
ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM HOB305PRO_230V: HOB305PRO_400V: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 50: Ersatzteile / Spare Parts
Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog anfragen. (EN) With original HOLZMANN spare parts you use parts that are attuned to each other shorten the installation time and elongate your products lifespan. N O TE... -
Page 51: Explosionszeichnung / Exploded View
ERSATZTEILE / SPARE PARTS 21.2 Explosionszeichnung / Exploded view Stand assembly: Description Description Frame 13-3 Flat washer 8 Hinge shaft bracket (right) Emergency stop switch Hinge shaft bracket (left) 14-1 Protect cover HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... - Page 52 Hex nut M6 12-3 Hex nut M8 Knob M6x17 12-4 Hex bolt M8x60 Protection plate Square support Wheel 13-1 Hex nut M8x12 Axis 13-2 Tap screw M8x40 Special screw Emergency stop switch cord Table assembly: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
- Page 53 Plastic knob M10 Knob M6 Retaining ring 12 mm Sliding wood L-bracket Philips head screw M5x10 Plate Cap screw M10x30 Hex bolt M8x25 Cap screw M8x16 Plate Philips head screw M5x6 Cutter head and motor: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
- Page 54 Philips head screw M5x12 Pulley Hex nut M5 Support Philips head screw M5x10 Anti kick back finger Knife gauge bar Spacer Knife gauge Dust hood Retaining ring 10 mm Retaining ring 52 mm Drive assembly: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
- Page 55 Cap screw M5x20 Tension ring Cap screw M6x10 Cap screw M8x20 Cam shaft Lock nut M10 Roll pin Ø 3x16 Cap screw M*x65 Spacer M10 plastic knob Sprocket 19T Retaining ring 22 mm Thicknesser table: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
- Page 56 Hex bolt M8x12 Universal lock lever Hex nut M10 Bushing Set screw M10x50 Roll pin 4x25 Philips head screw M8x20 Thrust bearing 51102 Cap screw M6x16 Retaining ring 19 mm Key 5x20 Limit switch: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
- Page 57 Limit switch Limit switch control cord Switch activation rod Lock nut M8 Fence: Description Description Fence base Philips head screw M6x10 Adjustment tube w/rack Tube locking shoe Trunnion bracket Universal lock lever M8x63 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
- Page 58 Philips head screw M5x10 Dovetail bracket Fence Washer 6 624-1 Philips head screw M6x12 Cutterhead guard assembly: Description Description Cutter head guard Hex nut M6x90 Roll pin 6x40 Adjustment base Stud Unmove base HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
- Page 59 Sliding plate Knob M6x17 Blade guard plate Nut M8 Blade guard Rubber handle Blade guard lid Washer 8 Square tube Washer 6 Link Lock nut M6 Adjustment knob Set screw M6x20 Fence assembly: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
- Page 60 Washer 10 Cap screw M5x12 Plastic insert Lock washer 6 Sliding bar Nut M6 Protect plate Lock pin Cap screw M4x8 Rail insert Washer 4 Spring washer Block Cross beam Mortiser assembly (optional): HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
-
Page 61: Eu-Konformitätserklärung / Ce-Certificate Of Conformity
EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Technische Dokumentation HOLZMANN-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Haslach, 10.06.2022 DI (FH) Daniel Schörgenhuber Ort / Datum place/date Geschäftsführer / Director HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V... -
Page 62: Garantieerklärung (De)
SERVICE Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage per Mail an service@holzmann-maschinen.at. -
Page 63: Guarantee Terms (En)
DIY use and a warranty period of 1 year for professional/industrial use - starting with the purchase of the final consumer (invoice date). In case of defects during this period which are not excluded by paragraph 3, Holzmann will repair or replace the machine at its own discretion. -
Page 64: Produktbeobachtung | Product Monitoring
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN Maschinen GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 info@holzmann-maschinen.at www.holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305PRO_230V | HOB305PRO_400V...
