Cer t ificate
Inspector:
Q C :
P/N:17.0303.0788-00A0
CHARGER 1
DC-DC Charger
User Manual
V1.0
Please read this manual carefully before use and keep it for future reference.

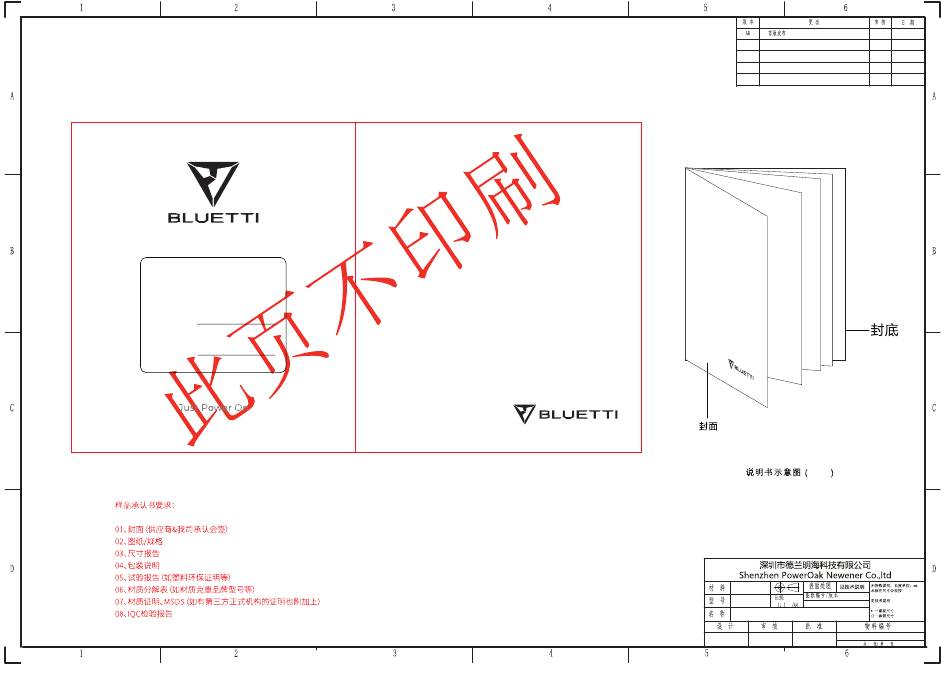

技术要求
成品尺寸：A5（143X165mm）
材质：封面封底内页80g书写纸，订装
颜色：单黑印刷
杨振华
A1
A2
A3
A4
C H
A R
G E R
D C
- D C
1
C h a
r g e
U s e
r M
r
a n u
P le
as e
a l
re ad
th is
V 1. 0
m an
u al
ca re
fu lly
b e fo
re u
se an
d ke
e p
it fo
r fu
tu re
re fe
re n
ce .
48P
CHARGER1
2ALP002A-6d02A0
英德说明书（BLUETTI）
杨振华
17.0303.0788-00
24.06.27
24.06.27
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bluetti CHARGER 1
Summary of Contents for Bluetti CHARGER 1
- Page 1 杨振华 24.06.27 CHARGER 1 DC-DC Charger G E R - D C C h a User Manual r g e V1.0 U s e a n u P le as e re ad Please read this manual carefully before use and keep it for future reference.
- Page 2 CHARGER 1 DC-DC Charger User Manual V1.0 Please read this manual carefully before use and keep it for future reference.
- Page 4 Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions while delivering an exceptional eco-friendly experience for our homes and our world.
-
Page 5: About The Manual
About the Manual Introduction This manual provides information on the functionality, basic operation, and safety instructions of the CHARGER 1 DC-DC Charger (hereinafter referred to as CHARGER 1). Please read and understand all instructions in this manual before use. Symbol Conventions... -
Page 6: Table Of Contents
Contents Safety Instructions Packing List Product Introduction Product Overview Mounting Location Requirements Mount the CHARGER 1 Applications Compatible BLUETTI Portable Power Stations Wire up Your Charger Specifications Indicator Instructions Troubleshooting Appx. 1 FAQ Appx. 2 Abbreviation Appx. 3 App Instructions Appx. -
Page 7: Safety Instructions
• Keep this manual carefully for future reference. • Read all instructions and warnings on the CHARGER 1, car battery, and BLUETTI portable products, and their respective user manuals. • Use a standard 12V or 24V car battery, or two 12V batteries connected in series. - Page 8 • Damage or negative outcomes resulting from using power sources not specified in this manual, or from using this product to power non-BLUETTI portable products. • Incidents involving personal safety, fire, equipment malfunction, or any adverse aftermath, resulting from using this product with power-reliant equipment in critical sectors like atomic, energy, aviation, medical, and other domains where safety is paramount.
- Page 9 Switch off the circuit breaker immediately in case of malfunction. • Regularly inspect the product and its accessories for damage or deterioration. If the product’s shell is cracked, do not use it and contact BLUETTI support or your local BLUETTI dealers. •...
-
Page 10: Packing List
2. Packing List Standard Accessories Description Image Qty. CHARGER 1 DC-DC Charger Hex Socket Screw Self-tapping Screw Hex Socket Wrench OT Terminal Tube Terminal (red, positive) Tube Terminal (black, negative) MC4 Output Cable Product Documentation JUST POWER ON... - Page 11 Optional Accessory (Available on the official BLUETTI website: https://www.bluettipower.com) Description Image DC Input Cables BAT+ BAT+ (5m, 6AWG, with a 60A circuit breaker) BAT- BAT- JUST POWER ON...
-
Page 12: Product Introduction
BLUETTI Portable Power Station Attention: • Do not connect any ports of CHARGER 1 to AC outlets, and avoid connecting them to batteries exceeding 32V. • Use BLUETTI's input cables or purchase compatible cables and a 60A circuit breaker. •... -
Page 13: Product Overview
5. Mounting 5.1 Location Requirements Place the CHARGER 1 inside the vehicle's cabin or trunk near the portable power station. Choose a dry area free from other substances and not susceptible to high temperatures. Securely mount the CHARGER 1 horizontally on a stable surface. -
Page 14: Mount The Charger
5.2 Mount the CHARGER 1 1. Select an appropriate location, leaving at least 20cm of clearance on all sides of CHARGER 1. 2. Secure the CHARGER 1 in place using 4 self-tapping screws. 20 cm / 7.87 in 20 cm / 7.87 in... -
Page 15: Applications
6. Applications 6.1 Compatible BLUETTI Portable Power Stations The CHARGER 1 is compatible with BLUETTI portable power stations that come with an XT60, DC7909, or aviation port. Terminal DC Input Voltage Model MC4-XT60 AC2A, AC2P, EB55, AC50B 12V-28V MC4-XT60 AC70, AC70P, AC180T... -
Page 16: Wire Up Your Charger
Make sure the vehicle is not started and its battery is in good condition. • Make sure that the car battery and power station are compatible with CHARGER 1. • Prepare a 2.5mm hex screwdriver and the necessary connection cables as shown below. - Page 17 JUST POWER ON...
- Page 18 Wiring & Operations 1. Connect the red input cable (BAT+) to the positive input port of CHARGER 1, and the black input cable (BAT-) to the negative input. 2. Connect the red output cable (PV+) to the positive output of CHARGER 1, and the black output cable (PV-) to the negative output.
-
Page 19: Specifications
7. Specifications Model CHARGER 1 Weight Approx. 0.72kg / 1.587lbs Dimensions (L × W × H) 145mm × 110mm × 60mm / 5.7in × 4.33in × 2.36in Working Temperature -20°C to 60°C / -4°F to 140°F Working Humidity 10% to 90% Storage Temperature -20°C to 60°C / -4°F to 140°F... -
Page 20: Indicator Instructions
8. Indicator Instructions Status Indicator Battery voltage low Flashing green once every 4 seconds Starting up Flashing green 4 times per second Startup successful Steady green Charging Flashing green once per second Charging complete Steady green Input overvoltage Steady red Input overcurrent Flashing red twice with a 1-second interval Output short circuit... -
Page 21: Troubleshooting
Overtemperature temperature 3. Make sure the air vents are clear. 1-second is too high. 4. Do not use and store CHARGER 1 in environments interval above 60°C (140°F). Please contact BLUETTI support for assistance. Others JUST POWER ON... -
Page 22: Appx. 1 Faq
Where should I place the CHARGER 1 in the car? Place the CHARGER 1 inside the vehicle's cabin or trunk as the cooling fan may produce noise when starting up. Can CHARGER 1 damage my power station? No. -
Page 23: Appx. 2 Abbreviation
• PV: Photovoltaic Appx. 3 App Instructions Scan the QR code below or search "BLUETTI" in the App Store or Google Play to download the BLUETTI app. For details, please refer to CHARGER 1 BLUETTI App User Manual. JUST POWER ON... -
Page 24: Appx. 4 Fcc Statement
CHARGER 1 DC-DC-Ladegerät Benutzerhandbuch V1.0 Lesen Sie dieses Handbuch vor Gebrauch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. -
Page 26: Vielen Dank
Zukunft treu zu bleiben und gleichzeitig ein außergewöhnliches umweltfreundliches Erlebnis für unsere Häuser und unsere Welt zu bieten. Aus diesem Grund ist BLUETTI in über 100 Ländern präsent und genießt das Vertrauen von Millionen Kunden auf der ganzen Welt. -
Page 27: Über Dieses Handbuch
Geschäftsbedingungen. Bitte beachten Sie, dass einige in diesem Handbuch beschriebene Produkte, Dienstleistungen oder Funktionen im Rahmen Ihres Kaufvertrags möglicherweise nicht verfügbar sind. Sofern im Vertrag nicht anders angegeben, gibt BLUETTI keinerlei Zusicherungen oder Gewährleistungen jeglicher Art, weder ausdrücklich noch stillschweigend, in Bezug auf den Inhalt dieses Handbuchs. - Page 28 Inhalt Sicherheitshinweise Packliste Produkteinführung Produktübersicht Montage Standortanforderungen CHARGER 1 montieren Anwendungen Kompatible tragbare BLUETTI-Powerstationen Ladegerät verkabeln Technische Daten Anweisungen zur Anzeige Fehlerbehebung Anhang 1 Häufig gestellte Fragen Anhang 2 Abkürzungen Anhang 3 App-Anweisungen...
-
Page 29: Sicherheitshinweise
• Bewahren Sie dieses Handbuch zum späteren Nachschlagen sorgfältig auf. • Lesen Sie alle Anweisungen und Warnungen auf dem CHARGER 1, der Autobatterie und den tragbaren BLUETTI-Produkten sowie den jeweiligen Benutzerhandbüchern. • Verwenden Sie eine standardmäßige 12-V- oder 24-V-Autobatterie oder zwei in Reihe geschaltete 12-V-Batterien. -
Page 30: Allgemeine Anforderungen
Schäden oder negative Folgen, die durch die Verwendung von Stromquellen entstehen, die nicht in diesem Handbuch angegeben sind, oder durch die Verwendung dieses Produkts zur Stromversorgung tragbarer Produkte, die nicht von BLUETTI stammen. • Vorfälle, die die persönliche Sicherheit, Feuer, Gerätefehlfunktionen oder andere negative Folgen betreffen, die sich aus der Verwendung dieses Produkts mit stromabhängigen Geräten in kritischen Sektoren wie der Atom-, Energie-, Luftfahrt-,... - Page 31 Überprüfen Sie das Produkt und sein Zubehör regelmäßig auf Schäden oder Abnutzung. Wenn die Hülle des Produkts Risse aufweist, verwenden Sie es nicht und wenden Sie sich an den BLUETTI-Support oder Ihren örtlichen BLUETTI-Händler. • Halten Sie Kinder, Haustiere, Insekten und andere Tiere außerhalb der Reichweite des Produkts.
-
Page 32: Packliste
2. Packliste Standardzubehör Beschreibung Bild Anz. CHARGER 1 DC-DC-Ladegerät Innensechskantschraube Blechschraube Sechskantschlüssel Ringkabelschuh Isolationstülle (rot, positiv) Isolationstülle (schwarz, negativ) MC4-Ausgangskabel Produktdokumentation JUST POWER ON... - Page 33 Optionales Zubehör (Auf der offiziellen BLUETTI Website verfügbar: https://www.bluettipower.com) Beschreibung Bild DC-Eingangskabel (5 m, 6 AWG, mit 60-A-Trennschalter) JUST POWER ON...
-
Page 34: Produkteinführung
3. Produkteinführung Der CHARGER 1 ist Ihr tragbares BLUETTl-Schnellladenetzteil, das zusätzlichen Strom vom Bordgenerator Ihres Autos nutzt, um 12- oder 24-V-Batterien aufzuladen, perfekt für Autos, SUVs und Wohnmobile sowie zum Aufladen Ihrer Energiestation. Dank seines eingebauten Verstärkermoduls ist er fünfmal schneller als eine normale Autosteckdose. -
Page 35: Produktübersicht
5. Montage 5.1 Standortanforderungen Platzieren Sie den CHARGER 1 im Innenraum oder Kofferraum des Fahrzeugs in der Nähe des tragbaren Kraftwerks. Wählen Sie einen trockenen Ort, der frei von anderen Substanzen ist und keinen hohen Temperaturen ausgesetzt ist. Montieren Sie den CHARGER 1 sicher auf einer stabilen Oberfläche, entweder horizontal oder vertikal. -
Page 36: Charger 1 Montieren
5.2 CHARGER 1 montieren 1. Wählen Sie einen geeigneten Standort und lassen Sie auf allen Seiten des CHARGER 1 einen Freiraum von mindestens 20 cm. 2. Befestigen Sie den CHARGER 1 mit 4 selbstschneidenden Schrauben. 20 cm 20 cm JUST POWER ON... -
Page 37: Anwendungen
6. Anwendungen 6.1 Kompatible tragbare BLUETTI-Powerstationen Der CHARGER 1 ist mit tragbaren BLUETTI-Powerstationen mit XT60-, DC7909- oder Aviation-Anschluss kompatibel. Klemme DC-Eingangsspannung Modell MC4-XT60 AC2A, AC2P, EB55, AC50B 12 V – 28 V MC4-XT60 AC70, AC70P, AC180T 12 V – 60 V... -
Page 38: Ladegerät Verkabeln
• Vergewissern Sie sich, dass der Motor ausgeschaltet und die Batterie in gutem Zustand ist. • Vergewissern Sie sich, dass die Autobatterie und die Powerstation mit dem CHARGER 1 kompatibel sind. • Legen Sie einen 2,5-mm-Sechskantschlüssel und die erforderlichen Anschlusskabel bereit (siehe unten). - Page 39 JUST POWER ON...
- Page 40 5. Ziehen Sie alle Schrauben fest an und schalten Sie den Schutzschalter ein. 6. Starten Sie das Fahrzeug und warten Sie etwa 30 Sekunden lang. Die Statusanzeige blinkt schnell grün, etwa 4 Mal pro Sekunde. Wenn der CHARGER 1 erfolgreich anläuft, leuchtet sie konstant grün.
-
Page 41: Technische Daten
7. Technische Daten Modell CHARGER 1 Gewicht Ca. 0,72 kg Abmessungen (L × B × H) 145 mm × 110 mm × 60 mm Betriebstemperatur –20 °C bis 60 °C Luftfeuchtigkeit im Betrieb 10 % bis 90 % Aufbewahrungstemperatur –20 °C bis 60 °C... -
Page 42: Anweisungen Zur Anzeige
8. Anweisungen zur Anzeige Status Anzeige Batteriespannung niedrig Blinkt alle 4 Sekunden einmal grün Start Blinkt viermal pro Sekunde grün Start erfolgreich Stetig grün Laden Blinkt einmal pro Sekunde grün Ladevorgang abgeschlossen Stetig grün Überspannung am Eingang Stetig rot Überstrom am Eingang Blinkt im 1-Sekunden-Intervall zweimal rot Kurzschluss am Ausgang Blinkt im 1-Sekunden-Intervall dreimal rot... -
Page 43: Fehlerbehebung
Intervall des Geräts ist frei sind. sechsmal rot zu hoch. 4. Verwenden und lagern Sie den CHARGER 1 nicht bei Umgebungstemperaturen über 60 °C. Wenden Sie sich bitte an den BLUETTI Support, Sonstige um Unterstützung zu erhalten. JUST POWER ON... -
Page 44: Anhang 1 Häufig Gestellte Fragen
Überstrom, Kurzschluss, Über- und Unterspannung. Wo sollte ich den CHARGER 1 im Auto anbringen? Stellen Sie den CHARGER 1 in den Innen- oder Kofferraum des Fahrzeugs, da das Kühlgebläse beim Starten Geräusche verursachen kann. Kann CHARGER 1 mein Kraftwerk beschädigen? Nein. -
Page 45: Anhang 2 Abkürzungen
PV: Photovoltaik Anhang 3 App-Anweisungen Scannen Sie den nachstehenden QR-Code oder suchen Sie im App Store oder bei Google Play nach „BLUETTI“, um die BLUETTI App herunterzuladen. Weitere Informationen finden Sie im Benutzerhandbuch der CHARGER 1 BLUETTI App. JUST POWER ON... - Page 46 Garantiekarte Herstellungsdatum Verkaufsdatum Dateinr Hersteller Hinweise zur Garantie 1. Für das Produkt gilt eine 24-monatige Garantie. 2. Kundenservice: service@bluettipower.com 3. Die Garantie deckt Folgendes nicht ab: a. Schäden, die durch unsachgemäßen Gebrauch, nicht autorisierte Reparaturen oder Demontage entstehen. b. Schäden, die durch Feuer oder höhere Gewalt entstehen. c.
- Page 47 Warranty Card Manufacture Date Sale Date File No. Manufacturer Warranty Instructions 1. The product comes with a 24-month warranty. 2. After-sale support: service@bluettipower.com 3. The warranty does not cover: a. Damage caused by incorrect use, unauthorized repair, or disassembly. b. Damage resulting from fire or force majeure events. c.
- Page 48 For more information, please visit: DE: @Bluetti Deutschland @ BLUETTI Support DE: @bluetti_de @ BLUETTI Official UK: @Bluetti United Kingdom UK: @bluetti_uk Company: POWEROAK GmbH Company: POWEROAK ENERGY UK CO.,LTD Address: Lise-Meitner-Str. 14 28816 Address: Unit 2 NorthGate, Bolsover Business Park, Stuhr Germany Woodhouse Lane Chesterfield England, S44 6BD...
- Page 49 Cer t ifi c ate Inspector: Q C : P/N:17.0303.0788-00A0...
