USER GUIDE

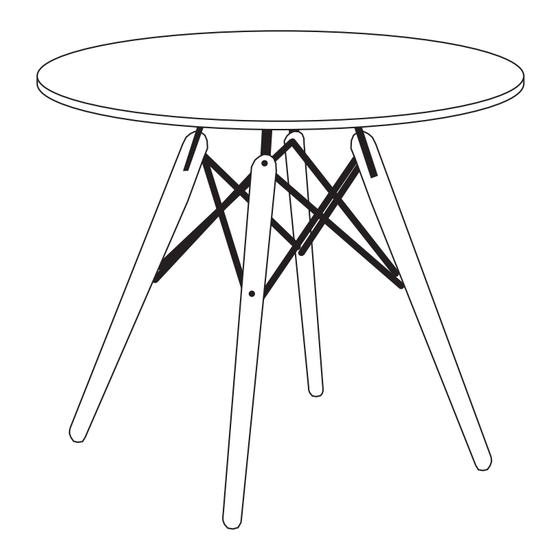

ROUND DINING TABLE
For product assistance &
missing or replacement parts:
WE CAN HELP
1-877-637-3590
Monday - Friday 9:00 am - 5:00 pm EST
Find more at Walmart.com
Manufactured by Saigon Furniture Company Limited
Model No.:
MS3402125171014
THIS GUIDE CONTAINS
IMPORTANT SAFETY
INFORMATION.
PLEASE READ AND KEEP
FOR FUTURE REFERENCE.
Lot Number :
Date of Purchase :
