Montageanleitung

Art.-Nr. 3831247, 3831250, 3831218, 3831263,

3831276, 3831289, 3831234, 3831292

Sport-Thieme

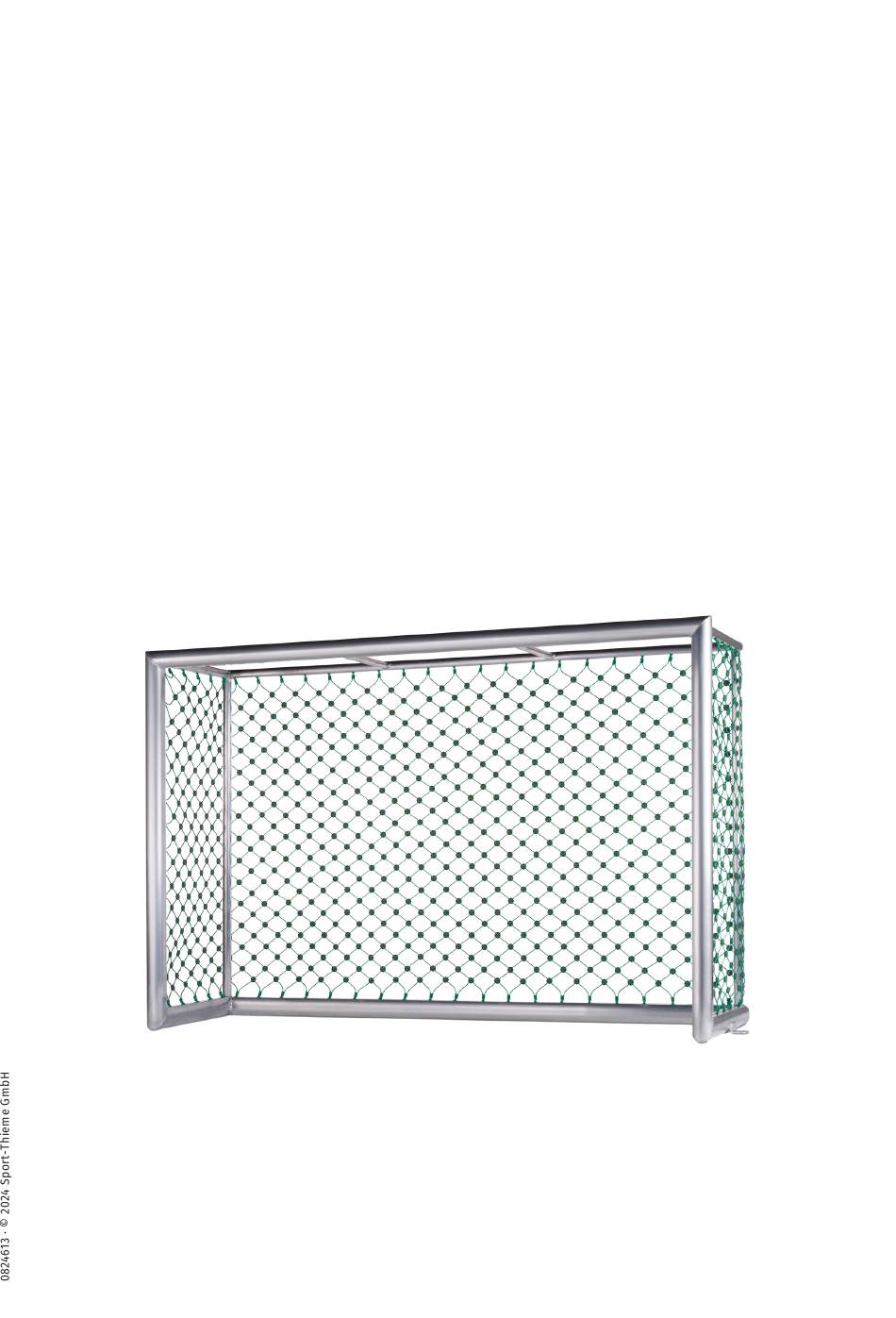

Bolzplatztor

„Spezial Plus"

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben!

Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese

Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.

Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.

Da Sie sich für ein vollverschweißtes Tor entschieden haben, entfällt die Montage des Tores. Es muss

lediglich das Tornetz montiert werden.
